迷你缸

CJ2系列 (Ø6~Ø16)

CJ2系列 (Ø6~Ø16)

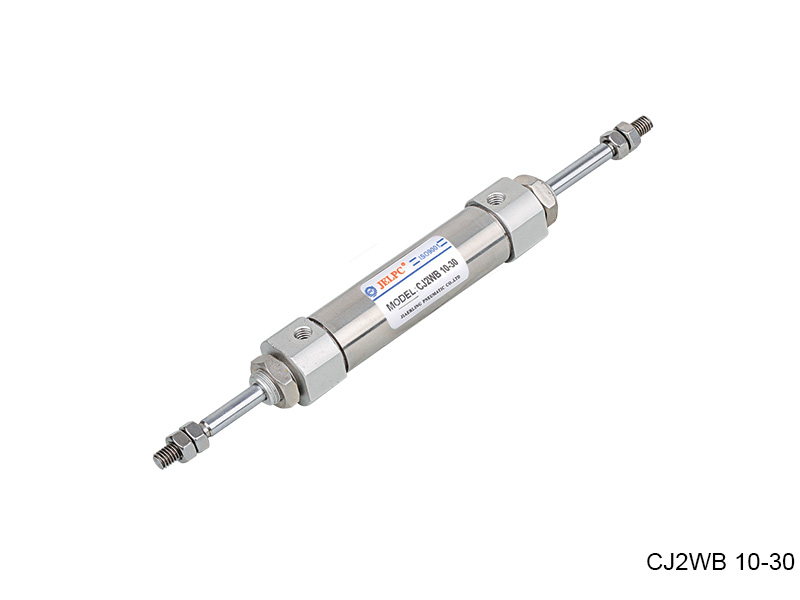

不锈钢双作用迷你缸

0
查看: 1,401
  • 产品参数
  • 产品尺寸

订购码







行程/磁性开关型号表



*磁性开关规格及特性可参阅磁性开关系列。
导线长度表示记号: 无记号-0.5m, L-3m 例: C73, C73L
轨道安装不用安装件



缸径(mm)

标准行程

磁性开关型号

磁性开关型号
(直接安装)

轨道安装型磁性开关

环带安装型磁性开关

不适用

6

15, 30, 45, 60

D-C73L D-H7A1L
D-C76L DH7BL
D-C80L

BJ2-006

D-A72L D-A73L D-A76L
D-A80L D-F79L D-J79L

10

15, 30, 45, 60, 75, 100, 125, 150

BJ2-010

16

15, 30, 45, 60, 75, 100, 125, 150, 175, 200

BJ2-016





规格参数



缸径 (mm)

6

10

16

使用流体

空气

动作方式

双作用

最低使用压力

1.05 MPa

最高使用压力

0.7 MPa

环境和流体温度

5~60 ℃

缓冲

橡胶缓冲/气缓冲

使用活塞速度

50~750 mm/s

行程公差

+1.0 mm

0 mm

*给油

不需要

接管口径

M5×0.8
