MGP新薄型 带导杆气缸 (Ø20~Ø100)



性能特点

1.体积小、轻巧

2.耐横向负载能力强

3.耐扭矩能力强

4.不回转精度高

5.导向杆的轴承可选择滑动轴承或球轴承

6.安装方便

7.二面接管位置可供选择

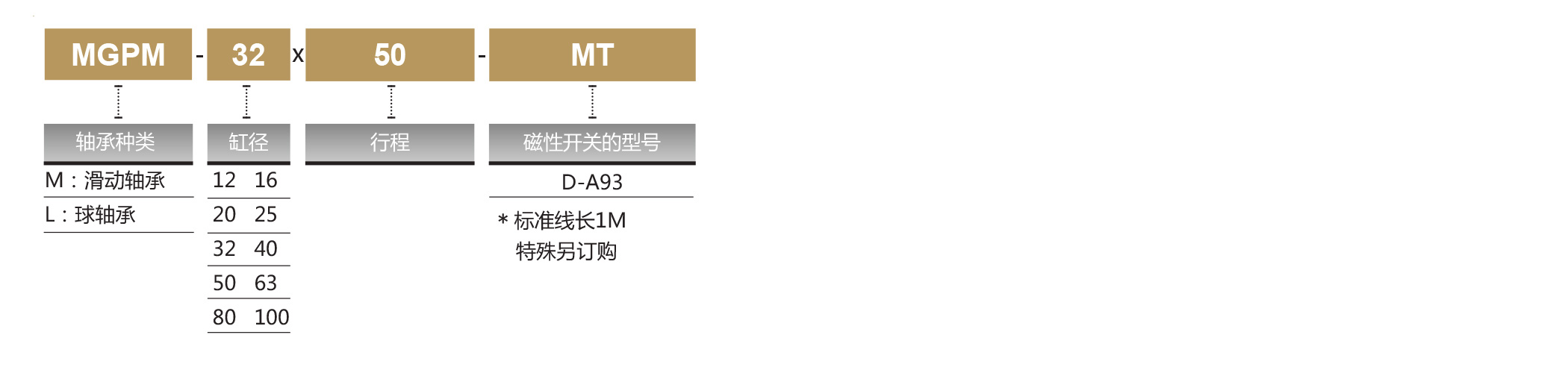

订购码





订货举例:

● 所需缸径:12,行程:50,滑动轴承正确型号:MGPM12-50

● 所需缸径:40,行程:100,球轴承带2个磁性开关,引线长0.5m。正确型号:MGPL40-100-MT2



规格



缸径 (mm)

12

16 20 25 32 40 50 63 80 100

使用液体

空气

动作方式

双作用

耐压试验压力

1.5 MPa (15.3 kgf/cm²)

最高使用压力

1.0 MPa (10.2 kgf/cm²)

最低使用压力

0.12 MPa (1.2 kgf/cm²)

环境和流体温度

5 ~+60 ℃

活塞速度

50~500 mm/s

50~400 mm/s

缓冲

橡胶缓冲

行程公差

+1.5 mm

0

* 给油

不需要

轴承

滑动轴承/球轴承

活塞杆不回转精度

滑动轴承

± 0.08°

± 0.07°

± 0.06°

± 0.05°

± 0.04°

球轴承

± 0.10°

± 0.09°

± 0.08°

± 0.06°

± 0.05°

接管口径Rc(PT)

M5×0.8

1/8"

1/4"

3/8"

*如需给油,请用透平油1号油ISOVG32。



行程

缸径 (mm)

标准行程* (mm)

** 磁性开关型号(轨道安装)

12 , 16

10 , 20 , 30 , 40 , 50 , 75 , 100

D-Z73L D-Z76L D-Z80L D-Y59AL D-Y59BL

20 , 25

20 , 30 , 40 , 50 , 75 , 100 , 125 , 175 , 200

32 , 40 , 50 , 63 , 80 , 100

20 , 50 , 75 , 100 , 125 , 150 , 175 , 200

* 中间行程(5,10,20,30,35......)是加5,10,15,20mm厚的垫板,例如:MGPM50-10是加15mm厚的
垫板在MGPM50-25之内
**磁性开关规格及特性可参阅磁性开关系列。引线长度表示记号:无记号-0.5m,L-3m,例:D-Y59AL D-Y59AL
