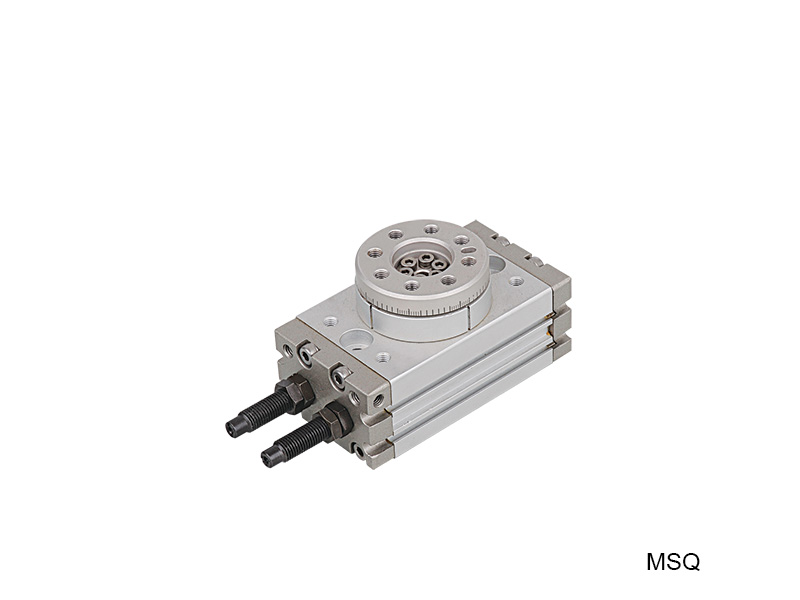

MSQ系列 摆台

MSQ系列 摆台

0
查看: 1,775
  • 产品参数

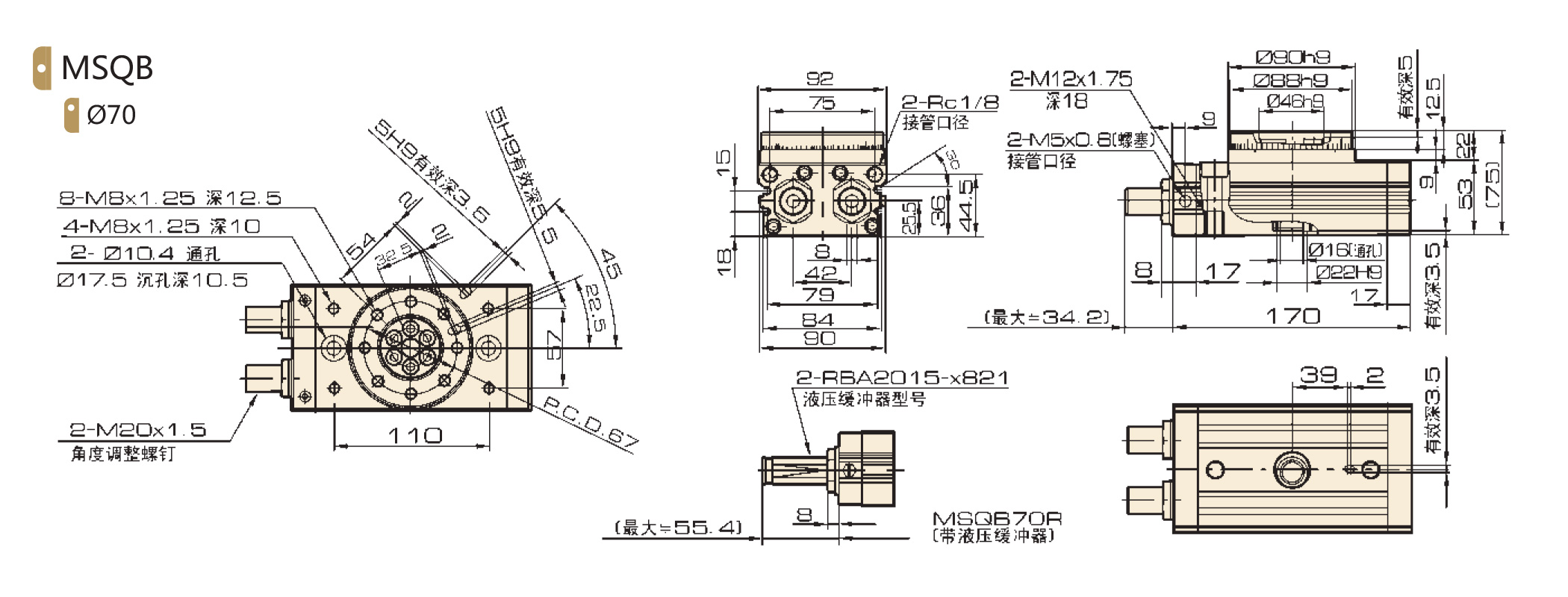

  • 产品尺寸

性能特点



1.高精度型使用高精度滚珠轴承,故垂直及水平位置精度提高到±0.01mm。

2.回转台型,工件安装方便。

3.滚动轴承设计,负载比CRQ系列大3至4倍。

4.摆动顺滑、准确。

5.中空轴可用于引入电线或气管。

6.标准带角度调整装置,调节角度范围大。(0~190°)

7.内置磁环,可安装磁性开关。



订购码





行程/磁性开关型号表



代号

*磁性开关型号(轨道安装)

10

D-A90L
D-A93L
D-A96L
D-F9NL
D-F9BL



20

30

50

70

100

200



规格



缸径 (mm)

10

20

30

50

70

100

200

使用流体

空气(不给油)

动作方式

双作用

最高使用压力

带角度调整螺钉

1 MPa

带液压缓冲器

0.6 MPa

最低使用压力

0.1 MPa

环境及流体温度

0~60 ℃

缓冲

橡胶缓冲(标准)/液压缓冲器(可选)

允许功能

带角度调整螺钉

0.007J

0025J

0.048J

0.081J

0.24J

0.32J

0.56J

带液压缓冲器

0.039J

0.116J

0.294J

1.1J

1.6J

2.9J

角度调节范围

0~190°

最大摆动角度

190°

稳定摇动时间

带角度调整螺钉

0.2~1.0s/90°

0.2~1.5s/90°

0.2~2.0s/90°

0.2~2.5s/90°

带液压缓冲器

0.2~0.7s/90°

0.2~1.0s/90°

范围

Ф15

Ф18 Ф21 Ф25 Ф28 Ф32 Ф40

缸径

M5×0.8

Rc1/8

注): 最高使用压力是受液压缓冲器的最大允许负载重限制。



允许负载重





型号

允许径向负载重 (N)

允许轴向负载重 (N)

允许弯矩(N.m)

(a)

(b)

MSQ□10□

78

74

78

2.4

MSQ□20□

147

137

137

4.0

MSQ□30□

196

197

363

5.3

MSQ□50□

314

296

451

9.7

MSQ□70□

333

296

476

12.0

MSQ□100□

390

493

708

18.0

MSQ□200□

543

740

1009

25.0
