● AC、BC系列 三点组合(三联件)(F.R.L.组合)

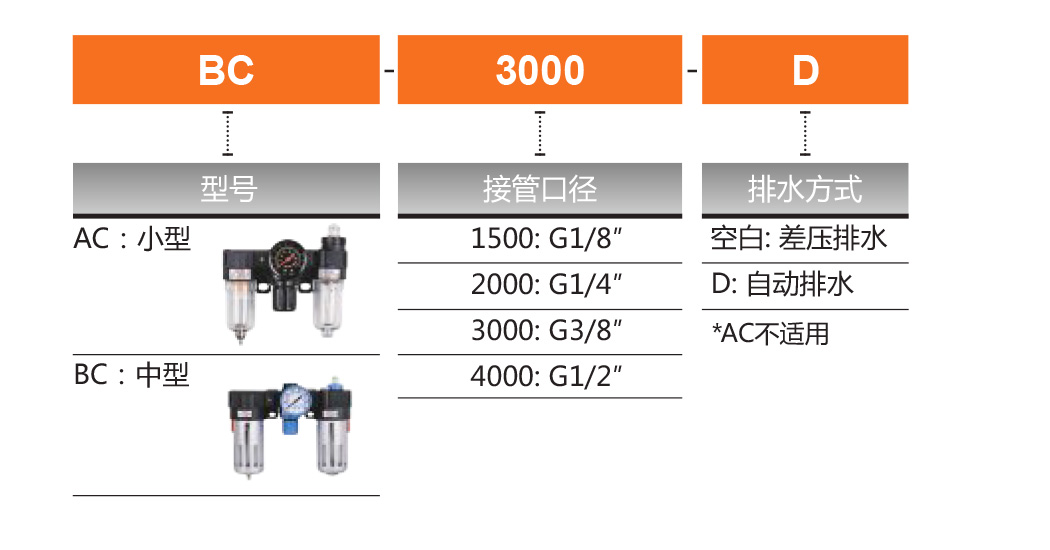

订购码
图形符号
规格参数
型 号 |
AC1500 |
AC2000 |
BC2000 |
BC3000 |
BC4000 |
|
使用流体 |
空 气 |
|||||
接管口径 |
G1/8" |
G1/4" |
G1/4" |
G3/8" |
G1/2" |
|
过滤精度 |
40 μ |
|||||
调节压力范围 |
0.05~0.85 MPa |
|||||
最大可调压力 |
0.95 MPa |
|||||
保证耐压力 |
1.5 MPa |
|||||
使用温度范围 |
5~60 ℃ |
|||||
滤水杯容量 |
15 cc |
60 cc |
||||
给油杯容量 |
25 cc |
90 cc |
||||
建议润滑用油 |
ISO VG 32 或同级用油 |
|||||
重量 |
0.7 KG |
0.9 KG |
||||
材质 |
本体 |
铝合金压铸成型 |
||||
容杯 |
PC |
|||||
保护杯罩 |
- |
铁 |
||||
构成元件 |
过滤器 |
AF1500 |
AF2000 |
BF2000 |
BF3000 |
BF4000 |
调压阀 |
AR1500 |
AR2000 |
BR2000 |
BR3000 |
BR4000 |
|
油雾器 |
AL1500 |
AL2000 |
BL2000 |
BL3000 |
BL4000 |
●AFC、BFC系列 二点组合(二联件)

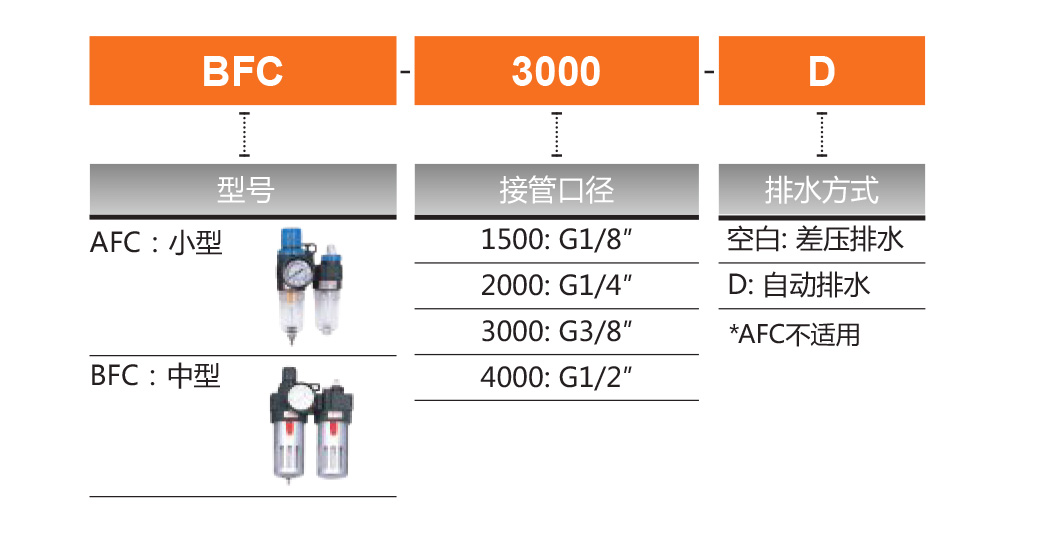

订购码
图形符号
规格参数
型 号 |
AFC1500 |
AFC2000 |
BFC2000 |
BFC3000 |
BFC4000 |
|
使用流体 |
空 气 |
|||||
接管口径 |
G1/8" |
G1/4" |
G1/4" |
G3/8" |
G1/2" |
|
过滤精度 |
40 μ |
|||||
调节压力范围 |
0.05~0.85 MPa |
|||||
最大可调压力 |
0.95 MPa |
|||||
保证耐压力 |
1.5 MPa |
|||||
使用温度范围 |
5~60 ℃ |
|||||
滤水杯容量 |
15 cc |
60 cc |
||||
给油杯容量 |
25 cc |
90 cc |
||||
建议润滑用油 |
ISO VG 32 或同级用油 |
|||||
重量 |
0.5 KG |
0.7 KG |
||||
材质 |
本体 |
铝合金压铸成型 |
||||
容杯 |
PC |
|||||
保护杯罩 |
- |
铁 |
||||
构成元件 |
过滤调压阀 |
AFR1500 |
AFR2000 |
BFR2000 |
BFR3000 |
BFR4000 |
油雾器 |
AL1500 |
AL2000 |
BL2000 |
BL3000 |
BL4000 |

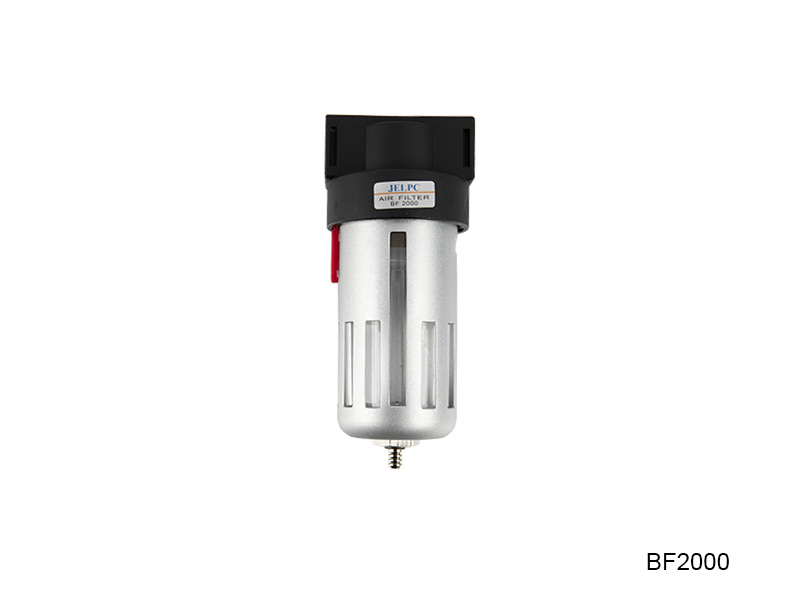

● AF、BF系列

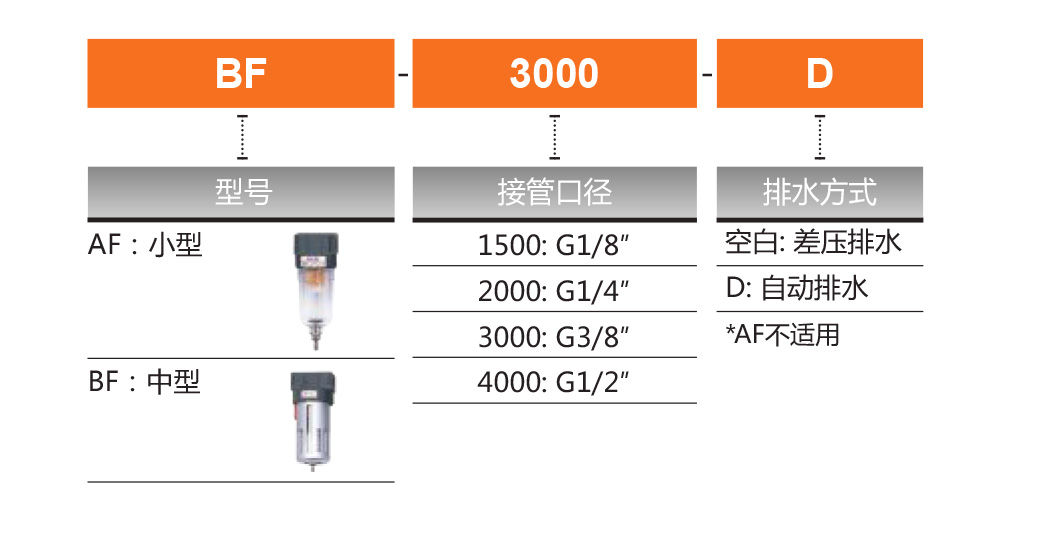

订购码

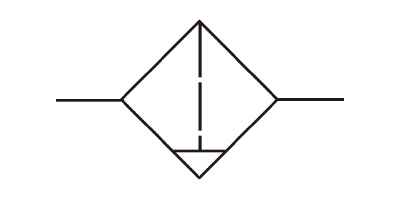

图形符号
规格参数
型 号 |
AF1500 |
AF2000 |
BF2000 |
BF3000 |
BF4000 |
|
使用流体 |
空 气 |
|||||
接管口径 |
G1/8" |
G1/4" |
G1/4" |
G3/8" |
G1/2" |
|
过滤精度 |
40 μ |
|||||
保证耐压力 |
1.5 MPa |
|||||
使用温度范围 |
5~60 ℃ |
|||||
滤水杯容量 |
15 cc |
60 cc |
||||
重量 |
0.14 KG |
0.33 KG |
||||
材质 |
本体 |
铝合金压铸成型 |
||||
容杯 |
PC |
|||||
保护杯罩 |
- |
铁 |

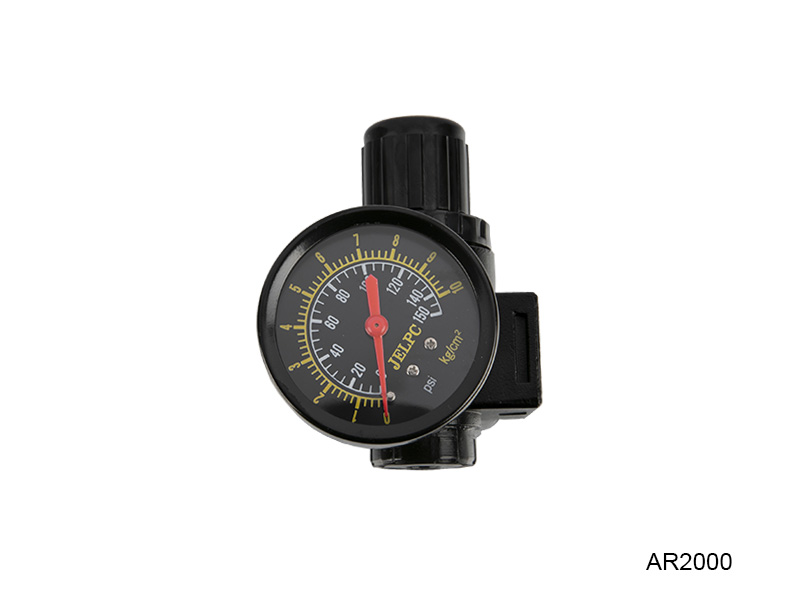

● AR、BR系列 调压阀

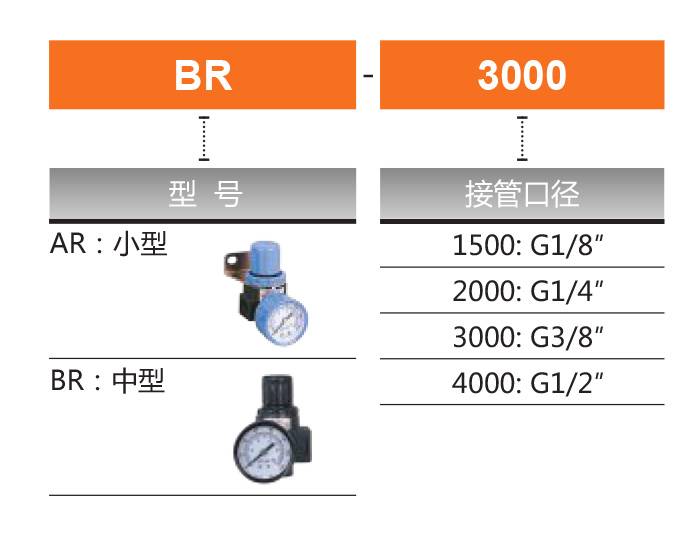

订购码

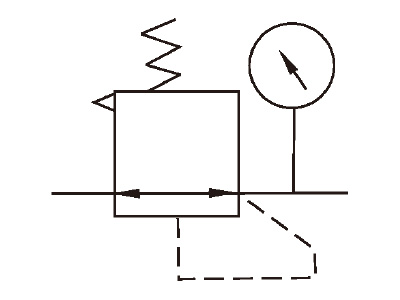

图形符号
规格参数
型 号 |
AR1500 |
AR2000 |
BR2000 |
BR3000 |
BR4000 |
使用流体 |
空 气 |
||||
接管口径 |
G1/8" |
G1/4" |
G1/4" |
G3/8" |
G1/2" |
调节压力范围 |
0.05~0.85 MPa |
||||
最大可调压力 |
0.95 MPa |
||||
保证耐压力 |
1.5 MPa |
||||
使用温度范围 |
5~60 ℃ |
||||
重量 |
0.20 KG |
0.23 KG |
|||
本体材质 |
铝合金压铸成型 |

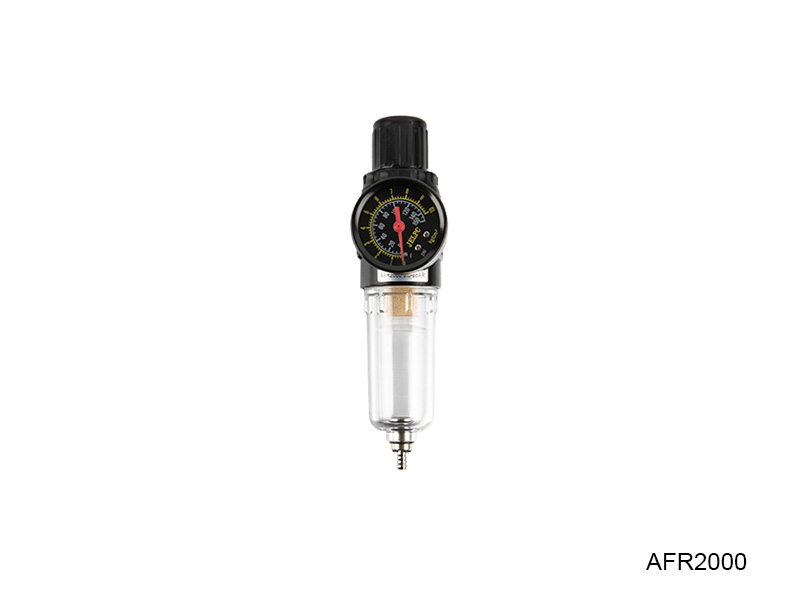

● AFR、BFR系列 过滤调压阀

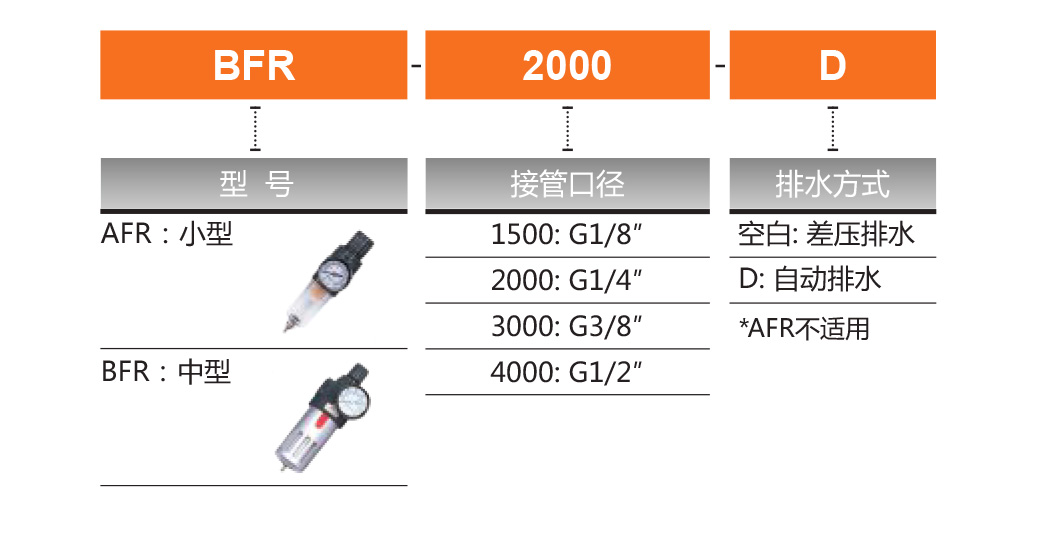

订购码

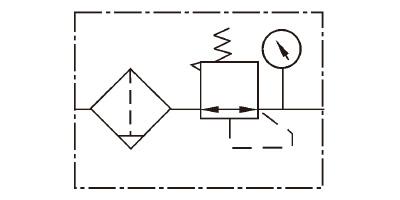

图形符号
规格参数
型 号 |
AFR1500 |
AFR2000 |
BFR2000 |
BFR3000 |
BFR4000 |
|
使用流体 |
空 气 |
|||||
接管口径 |
G1/8" |
G1/4" |
G1/4" |
G3/8" |
G1/2" |
|
调节压力范围 |
0.05~0.85 MPa |
|||||
最大可调压力 |
0.95 MPa |
|||||
保证耐压力 |
1.5 MPa |
|||||
使用温度范围 |
5~60 ℃ |
|||||
滤水杯容量 |
15 cc |
60 cc |
||||
重量 |
0.26 KG |
0.4 KG |
||||
材质 |
本体 |
铝合金压铸成型 |
||||
容杯 |
PC |
|||||
保护杯罩 |
- |
铁 |

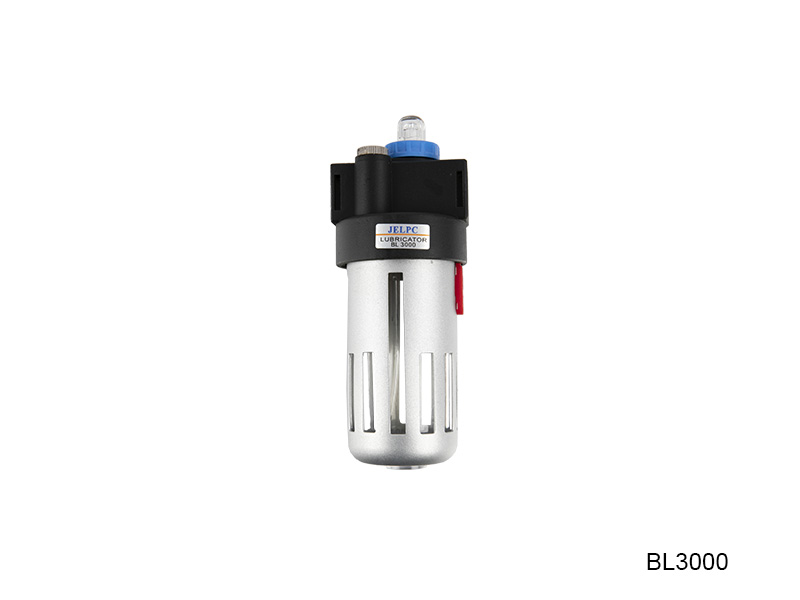

● AL、BL系列 油雾器

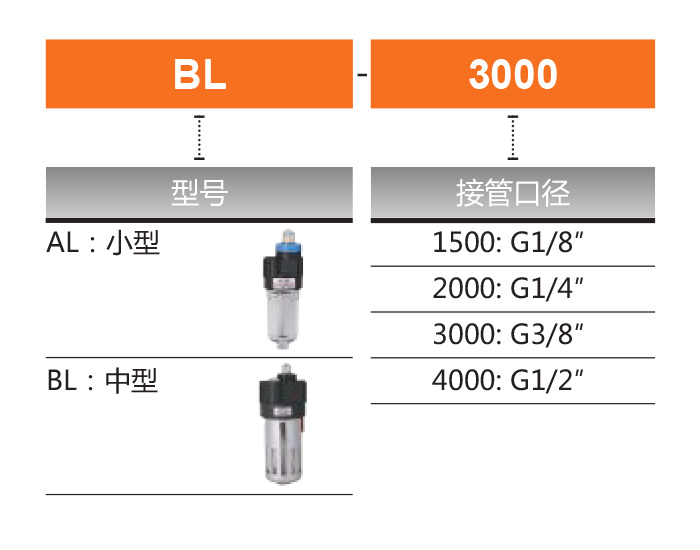

订购码
图形符号
规格参数
型 号 |
AL1500 |
AL2000 |
BL2000 |
BL3000 |
BL4000 |
|
使用流体 |
空 气 |
|||||
接管口径 |
G1/8" |
G1/4" |
G1/4" |
G3/8" |
G1/2" |
|
保证耐压力 |
1.5 MPa |
|||||
使用温度范围 |
5~60 ℃ |
|||||
建议润滑用油 |
ISO VG 32 或同级用油 |
|||||
给油杯容量 |
25 cc |
90 cc |
||||
重量 |
0.17 KG |
0.25 KG |
||||
本体材质 |
本体 |
铝合金压铸成型 |
||||
容杯 |
PC |
|||||
保护杯罩 |
- |
铁 |

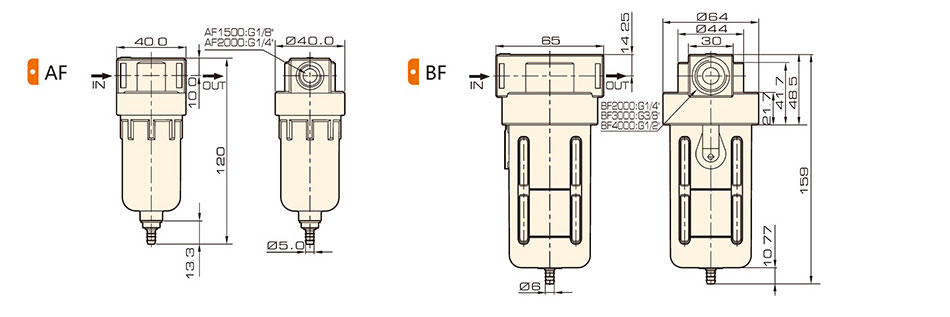

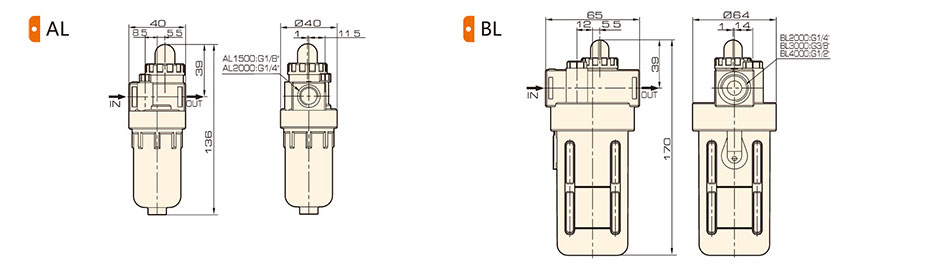

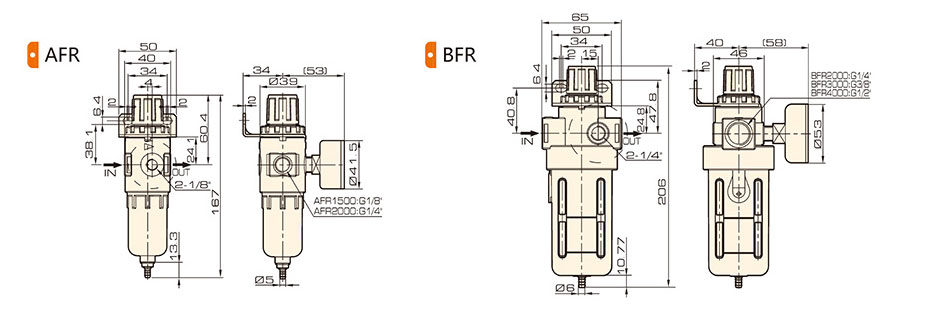

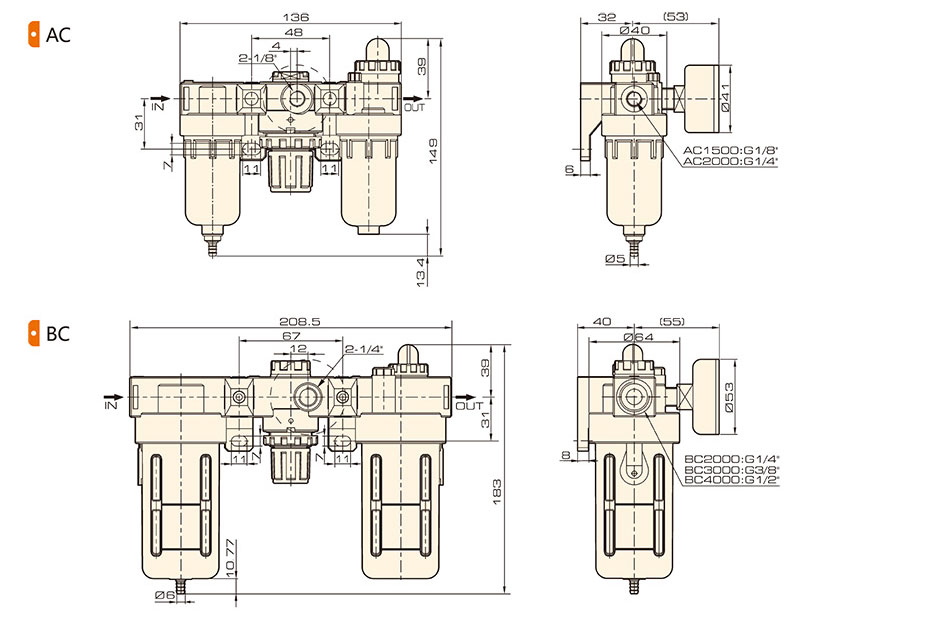

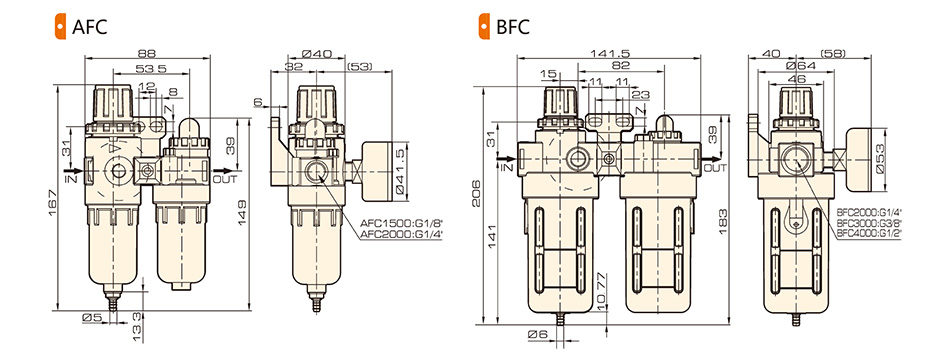

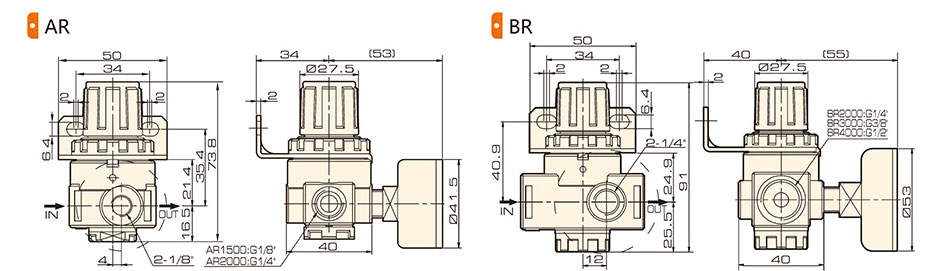

外形尺寸
==
