订购码
图形符号
规格参数
|
规格 |
Mini |
Midi |
Maxi |
||||||
|
接管口径 |
G1/8 |
G1/4 | G3/8 |
G3/8 |
Gl/2 | G3/4 |
G3/4 |
G1 | |
|
工作介质 |
压缩空气 |
||||||||
|
结构特点 |
过滤减压阀，带/不带压力表 |
||||||||
|
比例标准油雾器 |
|||||||||
|
安装方式 |
通过附件 |
||||||||
| 管式安装 | |||||||||
|
安装位置 |
垂直±5° |
||||||||
|
减压阀锁具 |
旋转手柄，带锁定 |
||||||||
|
旋转手柄，带集成锁具 |
|||||||||
|
过滤等级 [μm] |
5 或 40 |
||||||||
|
最大迟滞 [bar] |
0.2 |
0.4 | |||||||
|
压力调节范围 [bar] |
0.5 ... 7 |
||||||||
|
0.5 ... 12 |
|||||||||
|
压力显示 |
通过压力表 |
||||||||
|
G1/8预置 |
G1/4预置 |
G1/4预置 |
|||||||
|
最大冷凝水容积 [cm³] |
22 |
43 |
80 |
||||||
|
输入压力[bar] |
|||||||||
|
冷凝水排放 |
手动 |
1 ... 16 |
|||||||
|
半自动 |
1.5 ... 16 |
||||||||
|
全自动 |
2 ... 12 |
||||||||

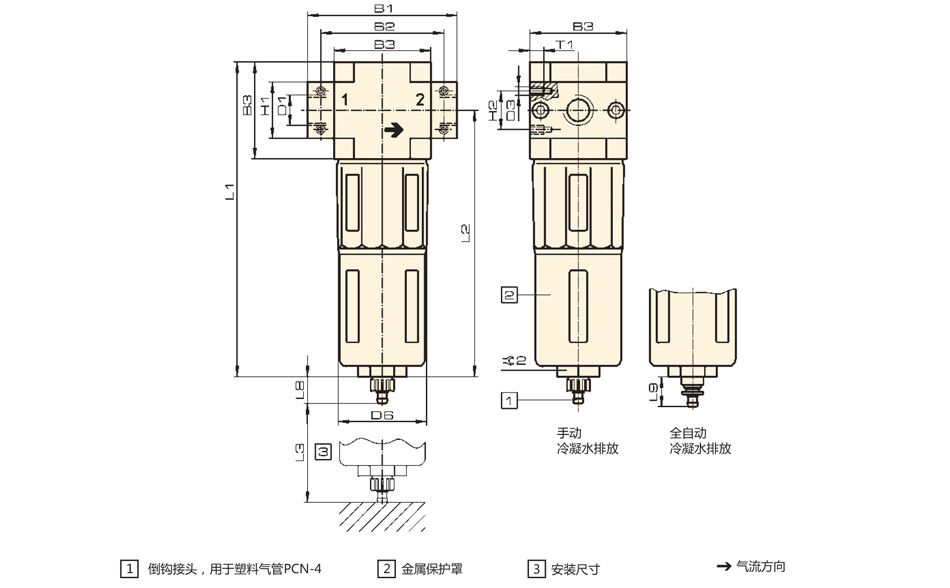

外形尺寸
尺 寸 表
|
型号 |
B1 |
B2 |
B3 |
D1 |
D3 |
ФD6 |
H1 |
H2 |
L1 |
L2 |
L3 |
L8 |
L9 |
T1 |
T2 |
2 |
|
Mini |
||||||||||||||||
|
LF-1/8-MINI |
64 |
52 |
40 |
G1/8 |
M4 |
38 |
20 |
11 |
144 |
124 |
60 |
15 |
19 |
7 |
- |
22 |
|
LF-1/4-MINI |
G1/4 |
|||||||||||||||
|
LF-3/8-MINI |
70 |
G3/8 |
||||||||||||||
|
Midi |
||||||||||||||||
|
LF-3/8-MIDI |
85 |
70 |
55 |
G3/8 |
M5 |
52 |
32 |
22 |
179 |
151 |
80 |
15 |
19 |
8 |
- |
24 |
|
LF-1/2-MIDI |
G1/2 |
|||||||||||||||
|
LF-3/4-MIDI |
G3/4 |
|||||||||||||||
|
Maxi |
||||||||||||||||
|
LF-3/4-MAXI |
96 |
80 |
66 |
G3/4 |
M5 |
65 |
32 |
22 |
203 |
170 |
90 |
15 |
19 |
8 |
- |
24 |
|
LF-1-MAXI |
116 |
91 |
G1 |
40 |
||||||||||||

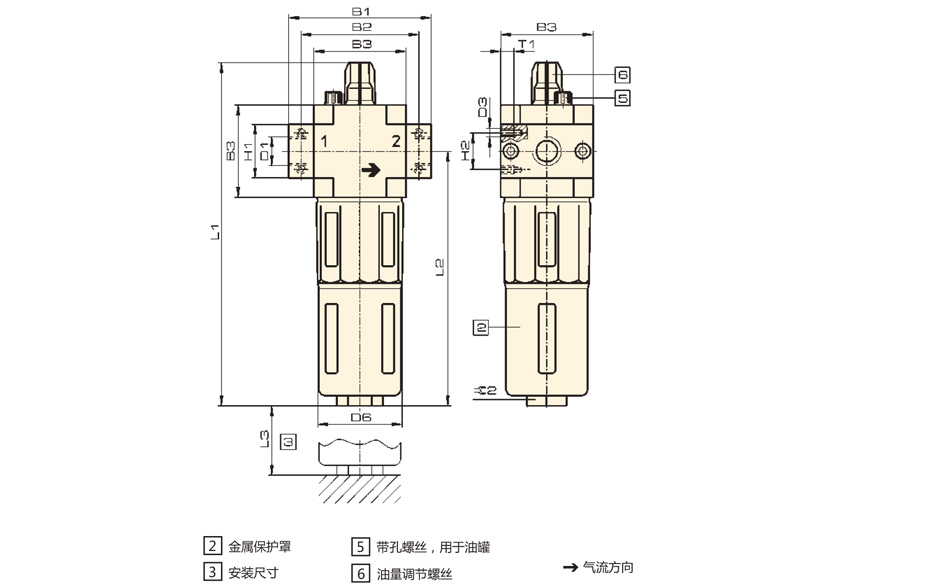

外形尺寸
尺 寸 表
|
型号 |
B1 |
B2 |
B3 |
B4 |
B5 |
D1 |
ФD2 |
D3 |
ФD6 |
H1 |
H2 |
L1 |
12 |
L3 |
T1 |
T2 |
2 |
|
Mini |
|||||||||||||||||
|
LOE-1/8-MINI |
64 |
52 |
40 |
30 |
- |
G1/8 |
- |
M4 |
38 |
20 |
11 |
169 |
124 |
100 |
7 |
- |
22 |
|
LOE-1/4-MINI |
G1/4 |
||||||||||||||||
|
LOE-3/8-MINI |
70 |
G3/8 |
|||||||||||||||
|
Midi |
|||||||||||||||||
|
LOE-3/8-MIDI |
85 |
70 |
55 |
43 |
- |
G3/8 |
- |
M5 |
52 |
32 |
22 |
204 |
151 |
120 |
8 |
- |
24 |
|
LOE-1/2-MIDI |
G1/2 |
||||||||||||||||
|
LOE-3/4-MIDI |
G3/4 |
||||||||||||||||
|
Maxi |
|||||||||||||||||
|
LOE-3/4-MAXI |
96 |
80 |
66 |
46 |
- |
G3/4 |
- |
M5 |
65 |
32 |
22 |
228 |
170 |
150 |
8 |
- |
24 |
|
LOE-1-MAXI |
116 |
91 |
G1 |
40 |
|||||||||||||
