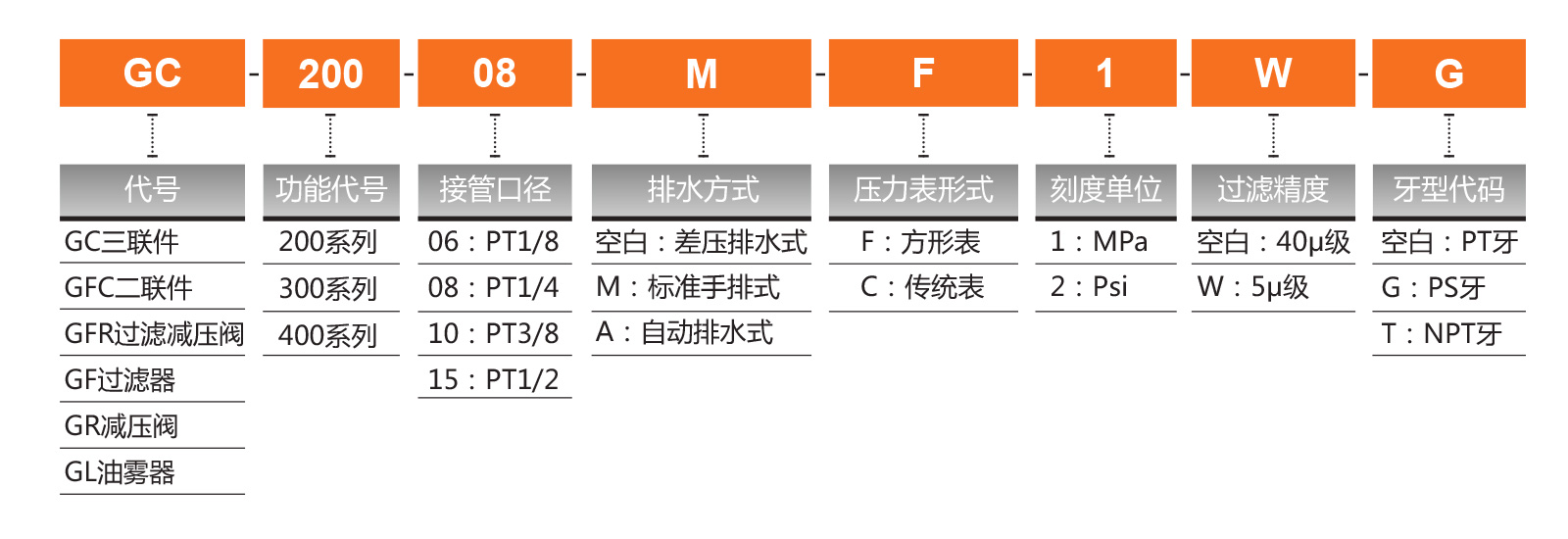

订购码
*注：GC200系列无自动排水式；
**注：低压型最大可调压力为：0.4MPa(58Psi)
图形符号
规格参数
|
型 号 |
GC200-06 |
GC200-08 |
GC300-08 |
GC300-10 |
GC300-15 |
GC400-10 |
GC400-15 |
|
|
工作介质 |
空气 |
|||||||
|
接管口径 |
PT1/8 |
PT11/4 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/8 |
PT1/2 |
|
|
滤芯精度 |
40 μ 或 5 μ |
|||||||
|
调节压力范围 |
0.15 ~ 0.9 MPa |
|||||||
|
最大可调压力 |
1.0 MPa |
|||||||
|
保证耐压力 |
1.5 MPa |
|||||||
|
使用温度范围 |
5 ~ 60 ℃ |
|||||||
|
滤水杯容量 |
10 CC |
40 CC |
80 CC |
|||||
|
给油杯容量 |
25 CC |
75 CC |
160 CC |
|||||
|
建议润滑用油 |
ISO VG32或同级用油 |
|||||||
|
重量 |
580 g |
1300 g |
2358 g |
|||||
|
构成元件 |
过滤器 |
GF 200-06 |
GF 200-08 |
GF 300-08 |
GF 300-10 |
GF 300-15 |
GF 400-10 |
GF 400-15 |
|
减压器 |
GR 200-06 |
GR 200-08 |
GR 300-08 |
GR 300-10 |
GR 300-15 |
GR 400-10 |
GR 400-15 |
|
|
油雾器 |
GL 200-06 |
GL 200-08 |
GL 300-08 |
GL 300-10 |
GL 300-15 |
GL 400-10 |
GL400-15 |
|

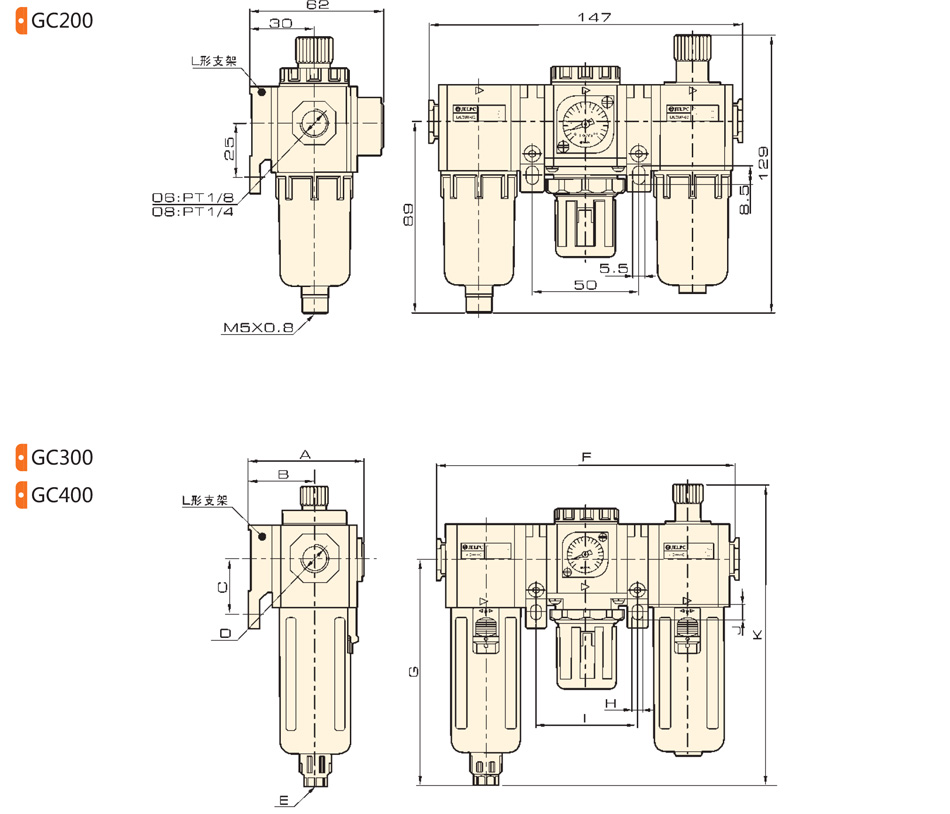

外形尺寸
尺寸表
|
型号/符号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
GC300-08 |
71 |
41.5 |
35 |
PT1/4 |
PS1/8 |
188 |
143 |
6.5 |
64 |
9 |
188 |
|
GC300-10 |
71 |
41.5 |
35 |
PT3/8 |
PS1/8 |
188 |
143 |
6.5 |
64 |
9 |
188 |
|
GC300-15 |
71 |
41.5 |
35 |
PT1/2 |
PS1/8 |
188 |
143 |
6.5 |
64 |
9 |
188 |
|
GC400-10 |
85.5 |
50 |
40 |
PT3/8 |
PS1/4 |
248 |
166.5 |
8.6 |
84 |
12 |
216 |
|
GC400-15 |
85.5 |
50 |
40 |
PT1/2 |
PS1/4 |
248 |
166.8 |
8.6 |
84 |
12 |
216 |
