订购码
图形符号
规格参数
型 号 |
JAC1000-M5 |
JAC2000-01 |
JAC2000-02 |
JAC2500-02 |
JAC2500-03 |
JAC3000-02 |
JAC3000-03 |
JAC4000-0B |
JAC4000-04 |
JAC4000-06 |
JAC5000-06 |
JAC5000-10 |
|
额定流量 |
90 |
500 |
500 |
1500 |
1500 |
2000 |
2000 |
4000 |
4000 |
4500 |
5000 |
5000 |
|
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
|
过滤精度 |
25 μm | ||||||||||||
最高使用压力 |
1.0 MPa | ||||||||||||
保证耐压力 |
1.5 MPa |
||||||||||||
使用温度范围 |
5~60 ℃ |
||||||||||||
调压范围 |
0.05~0.85 MPa |
||||||||||||
建议用油 |
ISO VG 32 |
||||||||||||
容器材料 |
聚碳酸脂 |
||||||||||||
防护罩 |
无 |
铁 | |||||||||||
排水器功能 |
差压排水 |
差压排水、自动排水 |
|||||||||||
阀型 |
带溢流型 |
||||||||||||
组件 |
过滤器 |
JAF1000-M5 |
JAF2000 01 |
JAF2000 02 |
JAFB000 02 |
JAFB000-02 |
JAF3000 02 |
JAFB000 03 |
JAF4000 03 |
JAF4000-04 |
JAF4000-06 |
JAF5000 06 |
JAF5000-10 |
调压阀 |
JAR1000-M5 |
JAR2000 01 |
JAR2000 02 |
JAR2500 02 |
JAR2500 02 |
JAR3000 02 |
JAR3000 03 |
JAR4000-03 |
JAR4000 04 |
JAR4000-06 |
JAR5000 06 |
JAR5000-10 |
|
油雾器 |
JAL1000-M5 |
JAL2000-01 |
JAL2000-02 |
JAL3000-02 |
JAL3000-02 |
JAL3000-02 |
JAL3000-03 |
JAL4000-03 |
JAL4000-04 |
JAL4000-06 |
JAL5000-06 |
JAL5000-10 |
● JAC系列 1010~5010空气过滤组合 (二联件)
订购码
图形符号
规格参数
型 号 |
JAC1010-M5 |
JAC2010-01 |
JAC2010-02 |
JAC3010-02 |
JAC3010-03 |
JAC4010-03 |
JAC4010-04 |
JAC4010-06 |
JAC5010-06 |
JAC5010-10 |
|
额定流量 |
90 |
500 |
500 |
1700 |
1400 |
3000 |
3000 |
3000 |
4000 |
4000 |
|
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
|
过滤精度 |
25 μm |
||||||||||
最高使用压力 |
1.0 MPa | ||||||||||
保证耐压力 |
1.5 MPa |
||||||||||
使用温度范围 |
5~60 ℃ |
||||||||||
调压范围 |
0.05~0.7 MPa |
0.05~0.85 MPa | |||||||||
建议用油 |
ISO VG 32 |
||||||||||
容器材料 |
聚碳酸脂 |
||||||||||
防护罩 |
无 |
铁 | |||||||||
排水器功能 |
差压排水 |
差压排水、自动排水 |
|||||||||
阀型 |
带溢流型 |
||||||||||
组件 |
过滤调压阀 |
JAW1000-M5 |
JAW2000-01 |
JAW2000-02 |
JAW3000-02 |
JAW3000-03 |
JAW4000-03 |
JAW4000-04 |
JAW4000-06 |
JAW5000-06 |
JAW5000-10 |
油雾器 |
JAL1000-M5 |
JAL2000-01 |
JAL2000-02 |
JAL3000-02 |
JAL3000-03 |
JAL4000-03 |
JAL4000-04 |
JAL4000-06 |
JAL5000-06 |
JAL5000-10 |

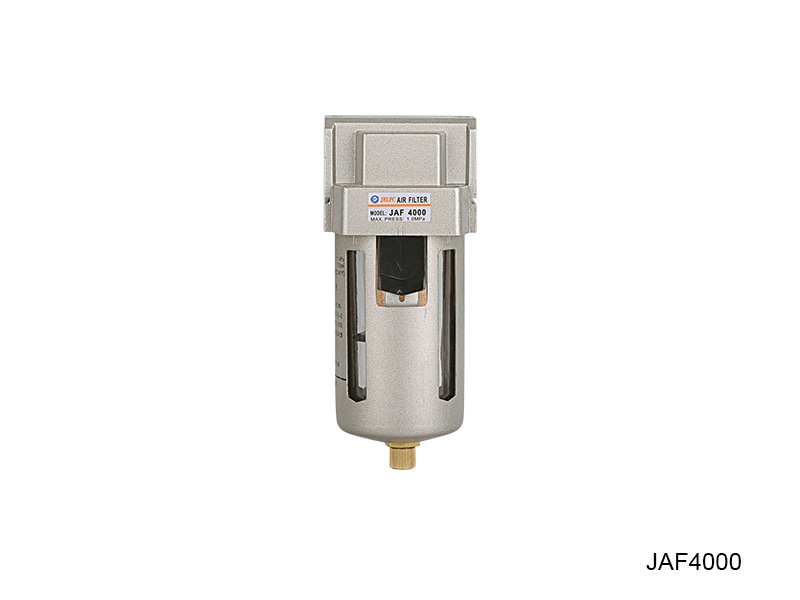

● JAF系列 1000~5000过滤器
订购码
图形符号
规格参数
型 号 |
JAF1000-M5 |
JAF2000-01 |
JAF2000-02 |
JAF3000-02 |
JAF3000-03 |
JAF4000-03 |
JAF4000-04 |
JAF4000-06 |
JAF5000-06 |
JAF5000-10 |
额定流量 |
110 |
750 |
750 |
1500 |
1500 |
4000 |
4000 |
6000 |
7000 |
7000 |
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
过滤精度 |
25 μm |
|||||||||
最高使用压力 |
1.0 MPa |
|||||||||
保证耐压力 |
1.5 MPa |
|||||||||
使用温度范围 |
5~60 ℃ |
|||||||||
容器材料 |
聚碳酸脂 |
|||||||||
防护罩 |
无 |
铁 |
||||||||
排水器功能 |
差压排水 |
差压排水、自动排水 |

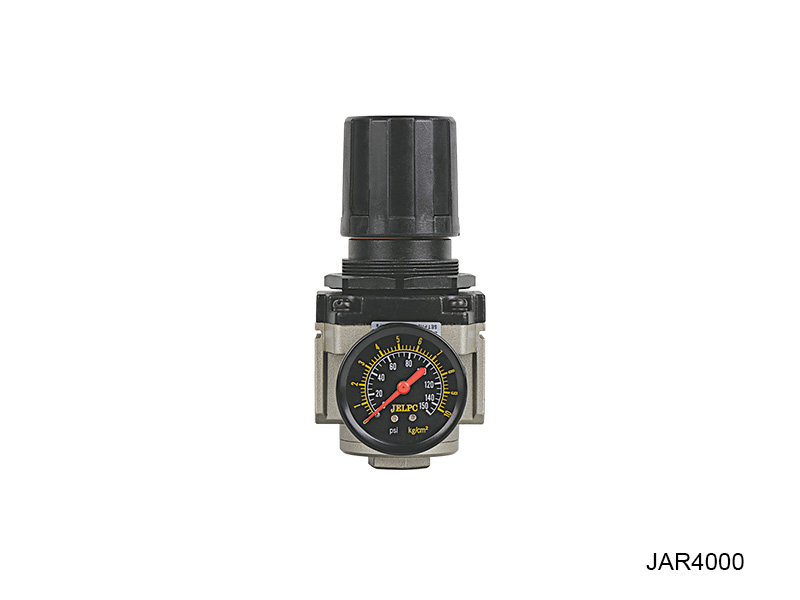

● JAR系列 1000~5000减压阀
订购码
图形符号
规格参数
型 号 |
JAR1000-M5 |
JAR2000-01 |
JAR2000-02 |
JAR2500-02 |
JAR2500-03 |
JAR3000-02 |
JAR3000-03 |
JAR4000-03 |
JAR4000-04 |
JAR4000-06 |
JAR5000-06 |
JAR5000-10 |
额定流量 |
110 |
550 |
550 |
2000 |
2000 |
2500 |
2500 |
6000 |
6000 |
6000 |
8000 |
8000 |
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
最高使用压力 |
1.0 MPa |
|||||||||||
保证耐压力 |
1.5 MPa |
|||||||||||
使用温度范围 |
5~60 ℃ |
|||||||||||
调压范围 |
0.05~0.7 MPa |
0.05~0.85 MPa |
||||||||||
阀型 |
带溢流型 |
● JAW系列 1000~5000过滤减压阀
订购码
图形符号
规格参数
型 号 |
JAW1000-M5 |
JAW2000-01 |
JAW2000-02 |
JAW3000-02 |
JAW3000-03 |
JAW4000-03 |
JAW4000-04 |
JAW4000-06 |
JAW5000-06 |
JAW5000-10 |
额定流量 |
100 |
550 |
550 |
2000 |
2000 |
4000 |
4000 |
4500 |
5500 |
5500 |
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
过滤精度 |
25 μm |
|||||||||
最高使用压力 |
1.0 MPa |
|||||||||
保证耐压力 |
1.5 MPa |
|||||||||
使用温度范围 |
5~60 ℃ |
|||||||||
调压范围 |
0.05~0.7 MPa |
0.05~0.85 MPa |
||||||||
容器材料 |
聚碳酸脂 |
|||||||||
防护罩 |
无 |
铁 |
||||||||
排水器功能 |
差压排水 |
差压排水、自动排水 |
||||||||
阀型 |
带溢流型 |
● JAL系列 1000~5000油雾器
订购码
图形符号
规格参数
型 号 |
JAL1000-M5 |
JAL2000-01 |
JAL2000-02 |
JAL3000-02 |
JAL3000-03 |
JAL4000-03 |
JAL4000-04 |
JAL4000-06 |
JAL5000-06 |
JAL5000-10 |
额定流量 |
95 |
800 |
800 |
1700 |
1700 |
5000 |
5000 |
6300 |
7000 |
7000 |
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
最高使用压力 |
1.0 MPa |
|||||||||
保证耐压力 |
1.5 MPa |
|||||||||
使用温度范围 |
5~60 ℃ |
|||||||||
建议用油 |
0.05~0.7 MPa |
ISO VG 32 |
||||||||
容器材料 |
聚碳酸脂 |
|||||||||
防护罩 |
无 |
铁 |
外形尺寸
JAC系列 1000~5000空气过滤组合(三联件)
尺 寸 表
型 号 |
口 径 |
A |
B | C | D | E | F | G | H |
JAC1000 |
M5 |
91 |
33 |
25.5 |
84.5 |
26 |
25 |
25 |
20 |
JAC2000 |
1/8 - 1/4 |
140 |
50 |
45.5 |
130.5 ( 152.5 ) |
56.8 |
30 |
40 |
24 |
JAC2500 |
1/4 - 3/8 |
181 |
64 |
38 |
156.5 |
60.8 |
41 |
53 |
35 |
JAC3000 |
1/4 - 3/8 |
181 |
64 |
38 |
156.5 |
60.8 |
41 |
53 |
35 |
JAC4000 |
3/8 - 1/2 |
238 |
84 |
41 |
191.5 |
65.5 |
50 |
70 |
40 |
JAC4000-06 |
3/4 |
253 |
89 |
41 |
193 |
69.5 |
50 |
70 |
40 |
JAC5000 |
3/4 - 1 |
300 |
105 |
48 |
271.5 |
75.5 |
69.8 |
90 |
50 |
外形尺寸
JAC系列 1010~5010空气过滤组合(二联件)
尺 寸 表
型 号 |
口 径 |
A |
B |
C |
D |
E |
F |
G |
H |
JAC1010 |
M5 |
109.5 |
50.5 |
29 |
58 |
26 |
25 |
25 |
20 |
JAC2010 |
1/8 - 1/4 |
158 (180) |
73 |
45 |
90 |
56.8 |
30 |
40 |
24 |
JAC3010 |
1/4 - 3/8 |
211 |
92.5 |
58.5 |
117 |
60.8 |
41 |
53 |
35 |
JAC4010 |
3/8 - 1/2 |
262 |
112 |
77 |
154 |
70.5 |
50 |
70 |
40 |
JAC4010-06 |
3/4 |
267 |
114 |
82 |
164 |
70.5 |
50 |
70 |
40 |
JAC5010 |
3/4 - 1 |
338 |
116 |
97.5 |
195 |
75.5 |
69.8 |
90 |
50 |
JAF系列 1000~5000系列过滤器
外形尺寸
尺 寸 表
型 号 |
口 径 |
A |
B |
C | D |
JAF1000 |
M5 |
66 |
7 |
25 |
- |
JAF2000 |
1/8 - 1/4 |
96 (118 ) |
11 |
40 |
40 |
JAF3000 |
1/4 - 3/8 |
132.5 |
14 |
53 |
53 |
JAF4000 |
3/8 - 1/2 |
168.5 |
18 |
70 |
70 |
JAF4000-06 |
3/4 |
172.5 |
20 |
70 |
70 |
JAF5000 |
3/4 - 1 |
247.5 |
24 |
90 |
90 |
外形尺寸
尺 寸 表
型号 |
口径 |
A |
B |
C |
D |
E |
JAR1000 |
M5 |
61.5 |
11 |
25 |
25 |
28 |
JAR2000 |
1/8 - 1/4 |
95 |
17 |
40 |
40 |
34 |
JAR2500 |
1/4 - 3/8 |
102.5 |
25 |
48 |
53 |
34 |
JAR3000 |
1/4 - 3/8 |
127.5 |
35 |
53 |
53 |
40 |
JAR4000 |
3/8 - 1/2 |
149.5 |
37.5 |
70 |
70 |
54 |
JAR4000-06 |
3/4 |
154 |
40.5 |
70 |
75 |
54 |
JAR5000 |
3/4 - 1 |
168 |
48 |
90 |
90 |
54 |
JAW系列 1000~5000过滤减压阀
外形尺寸
尺 寸 表
型号 |
口径 |
A |
B | C | D | E |
JAW1000 |
M5 |
109.5 |
50.5 |
25 |
28 |
28 |
JAW2000 |
1/8 - 1/4 |
158 ( 180 ) |
73 |
40 |
40 |
34 |
JAW3000 |
1/4 - 3/8 |
211 |
92.5 |
53 |
53 |
40 |
JAW4000 |
3/8 - 1/2 |
262 |
112 |
70 |
70 |
54 |
JAW4000-06 |
3/4 |
267 |
114 |
70 |
70 |
54 |
JAW5000 |
3/4 - 1 |
338 |
116 |
90 |
90 |
54 |
JAL系列 1000~5000油雾器
外形尺寸
尺 寸 表
型号 |
口径 |
A |
B | C | D |
JAL1000 |
M5 |
81.5 |
25.5 |
25 |
- |
JAL2000 |
1/8 - 1/4 |
126.5 |
45.5 |
40 |
40 |
JAL3000 |
1/4 - 3/8 |
142 |
38 |
53 |
53 |
JAL4000 |
3/8 - 1/2 |
177 |
41 |
70 |
70 |
JAL4000-06 |
3/4 |
177 |
39 |
70 |
70 |
JAL5000 |
3/4 - 1 |
254 |
45 |
90 |
90 |
