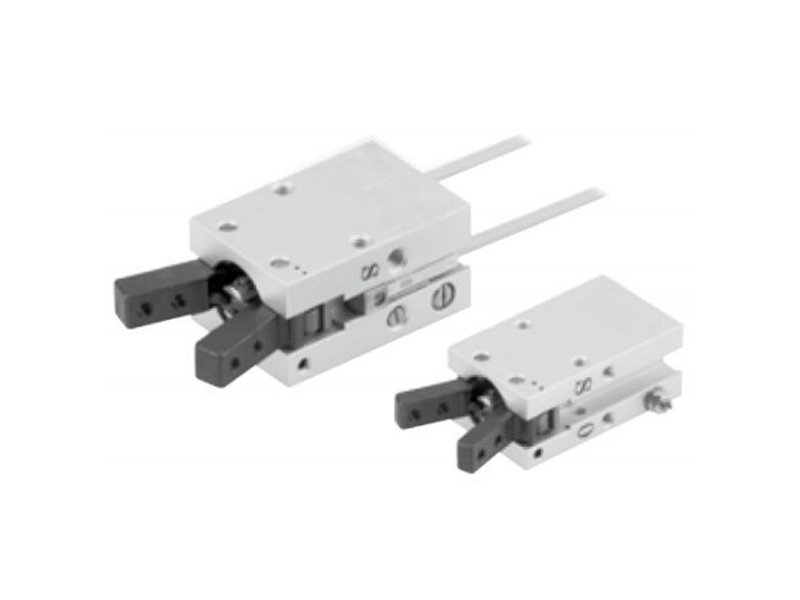

规格参数
| 缸径(mm) | 10 | 16 | 20 | 25 |
| 使用液体 | 空气 | |||
| 动作方式 | 双作用 | |||
| 最低使用压力 | 0.15MPa | |||
| 最高使用压力 | 0.7MPa | |||
| 环境及流体温度 | -10~60℃(未冻结) | |||
| 最高使用频率 | 180(C.P.M) | |||
| 磁性开关选择 | JEL-07D | |||
| *给油 | 不需要 | |||
| 缓冲 | 两端带橡胶缓冲 | |||
| 接管口径 | M3X0.5 | M5X0.8 | ||

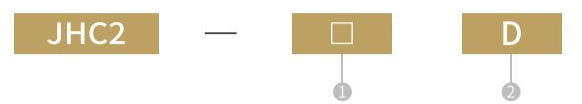

订购码
| ①缸径 | ②双作用 |
| 10 | - |
| 16 | |
| 20 | |
| 25 |

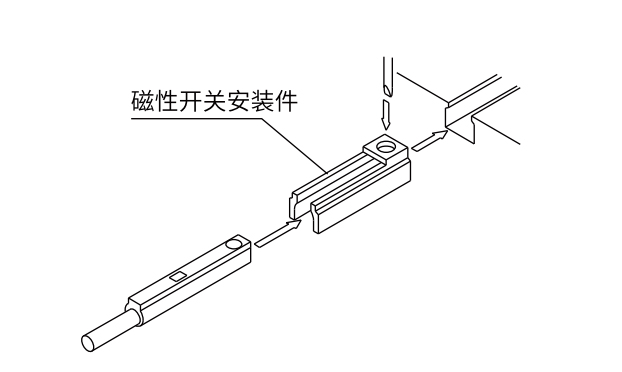

①把磁性开关安装件如图所示插入气缸的开关安装槽大体设定在磁性开关的位置。
②在磁性开关安装件的安装槽部上插入磁性开关。
③检测位置确认后用附属在磁性开关上的止动螺钉(M2.5)拧入固定磁性开关。
④检测位置的变更按②的状态进行
[注]紧固磁性开关安装小螺钉(M2.5)时，使用握径5~6mm的钟表螺丝刀。且紧固力矩约0.05~0.1N·m。大致是有旋紧感后再转90°即可。
磁性开关安装件及其型号
| 磁性开关型号 | 磁性开关安装件型号 |
| JEL-07D/JEL-07N | BMG2-012 |
磁性开关的固定方法

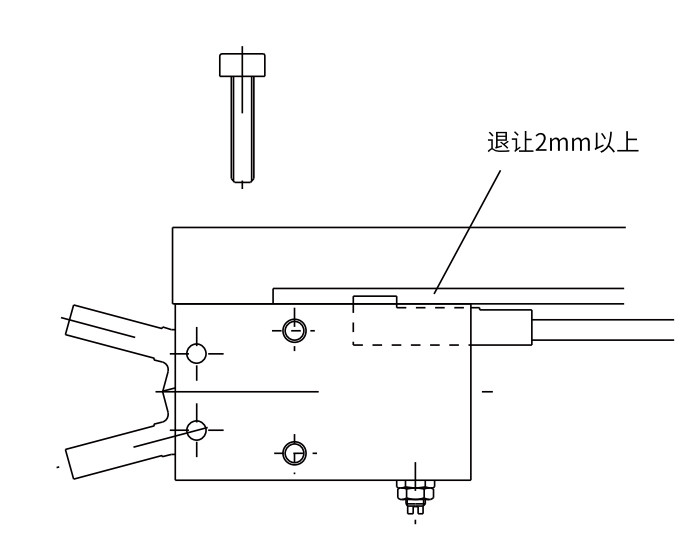

安装件使用上的注意
在上图所示安装面侧使用磁性开关的场合因磁性开关安装件从端面凸出，故安装板上应设计退让2mm以上。

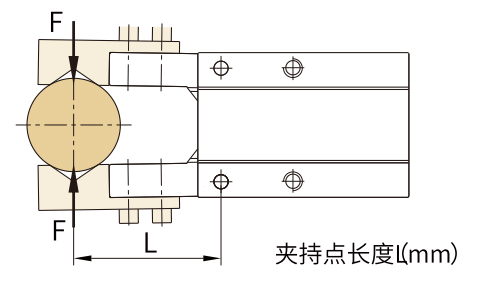

不同夹持点对应的夹持力
理论夹持力矩
| 10 | 16 | 20 | 25 | ||
| 理论夹持力矩(N.M)0.5Mpa气压下 | 闭合夹持力矩 | 0.088 | 0.45 | 0.76 | 1.52 |
| 张开夹持力矩 | 0.147 | 0.645 | 1.26 | 2.365 | |
| 最大夹持点长度L(mm) | 30 | 40 | 60 | 70 | |
| 张开角度(°) | 30 | ||||
| 闭合角度(°) | -10 | ||||

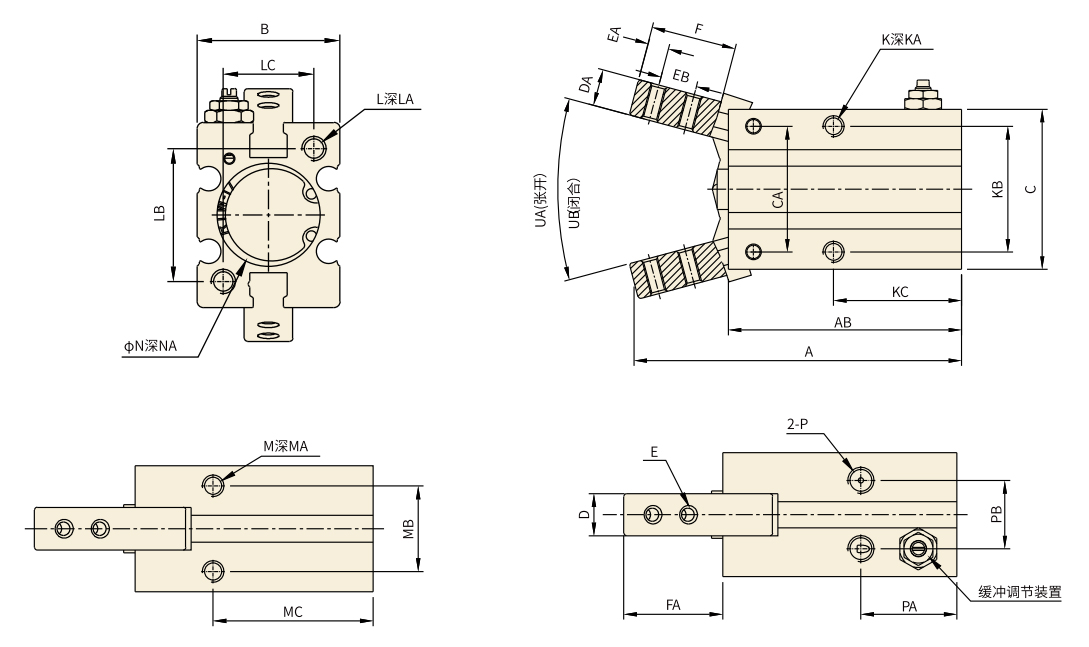

外形尺寸
规格参数
| 内径 | A | AB | B | C | CA | D | DA | E | EA | EB | F | FA | K | KA | KB | KC | L |
| 10 | 52.5 | 38.5 | 16.5 | 23 | 14 | 6.4 | 4 | M2.5×0.45 | 3 | 5.7 | 12 | 14.5 | M3×0.5 | 5 | 16 | 23 | M3×0.5 |
| 16 | 62.5 | 44.5 | 23.6 | 30.5 | 24 | 8 | 7 | M3×0.5 | 4 | 7 | 16 | 19 | M4×0.7 | 7 | 24 | 24.5 | M4×0.7 |
| 20 | 78 | 55 | 27.6 | 42 | 30 | 10 | 8 | M4×0.7 | 5 | 9 | 20 | 23.5 | M5×0.8 | 8 | 30 | 29 | M5×0.8 |
| 25 | 92 | 60.5 | 33.6 | 52 | 36 | 12 | 10 | M5×0.8 | 8 | 12 | 27 | 33 | M6×1.0 | 10 | 36 | 30 | M6×1.0 |
| 内径 | LA | LB | LC | M | MA | MB | MC | N | NA | P | PA | PB | UK(张开) | UK(张开) |
| 10 | 6 | 18 | 12 | M3×0.5 | 6 | 11.4 | 27 | 11+0.050 | 1.5 | M3×0.5 | 19 | 10 | 30° | 10° |
| 16 | 8 | 22 | 15 | M4×0.7 | 4.5 | 16 | 30 | 17+0.050 | 1.5 | M5×0.8 | 18.5 | 13 | 30° | 10° |
| 20 | 10 | 32 | 18 | M5×0.8 | 8 | 18.6 | 35 | 21+0.050 | 1.5 | M5×0.8 | 22 | 15 | 30° | 10° |
| 25 | 12 | 40 | 22 | M6×1.0 | 10 | 22 | 36.5 | 26+0.050 | 1.5 | M5×0.8 | 23.5 | 20 | 30° | 10° |
