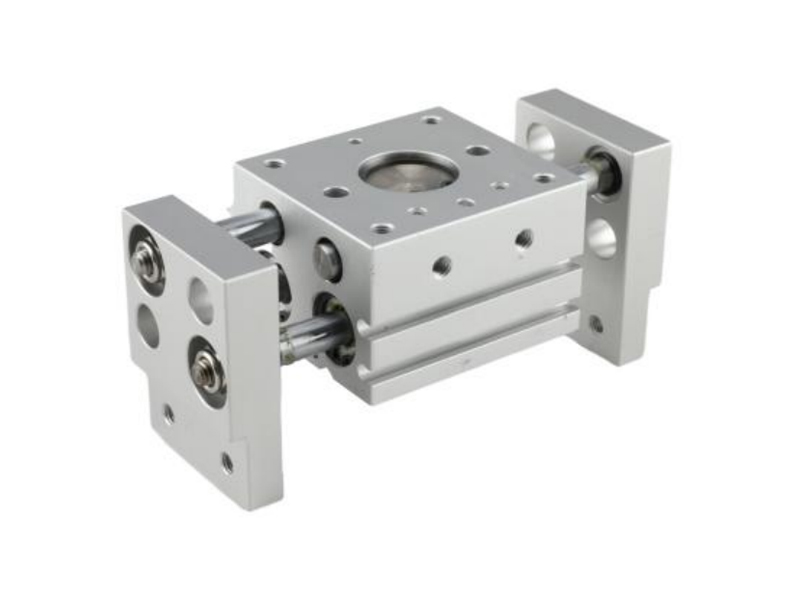

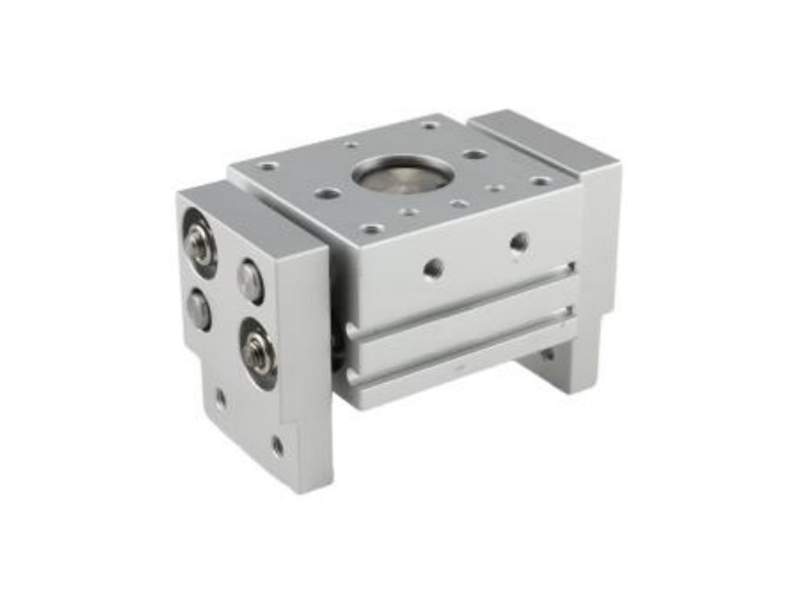

JHL2系列宽型气爪（平行开闭式）

JHL2系列宽型气爪（平行开闭式）

性能特点:

1.手指行程长，能适合体积大的物件
2.双活塞设计,能增大保持力
3.采用齿杆操作，令手指能同步开闭
4.防尘设计，因采用特别密封件
5.有多种选项以适应不同的工况

  • 产品参数

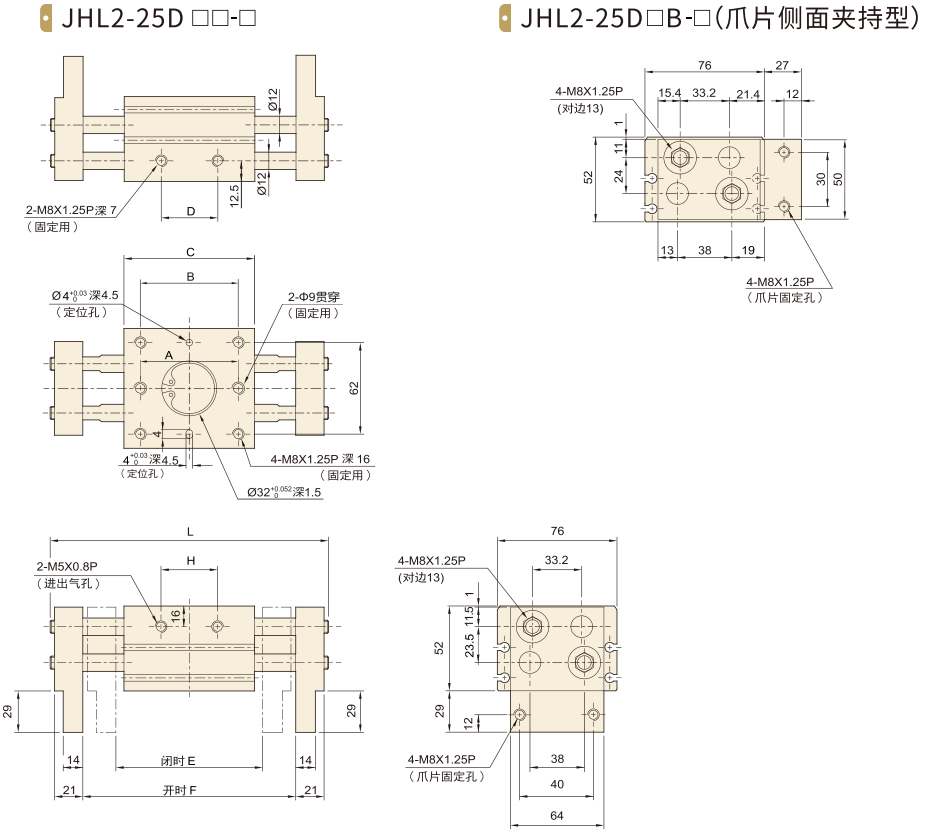

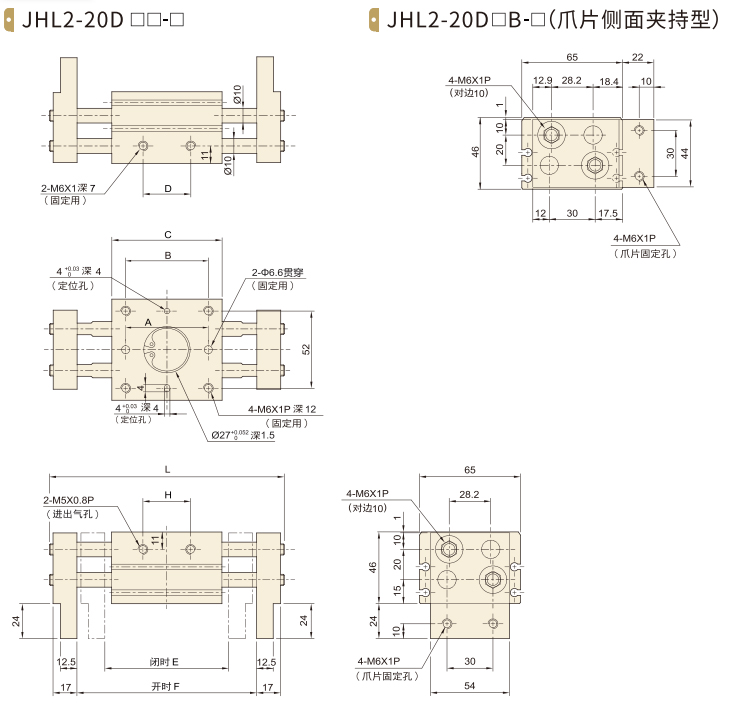

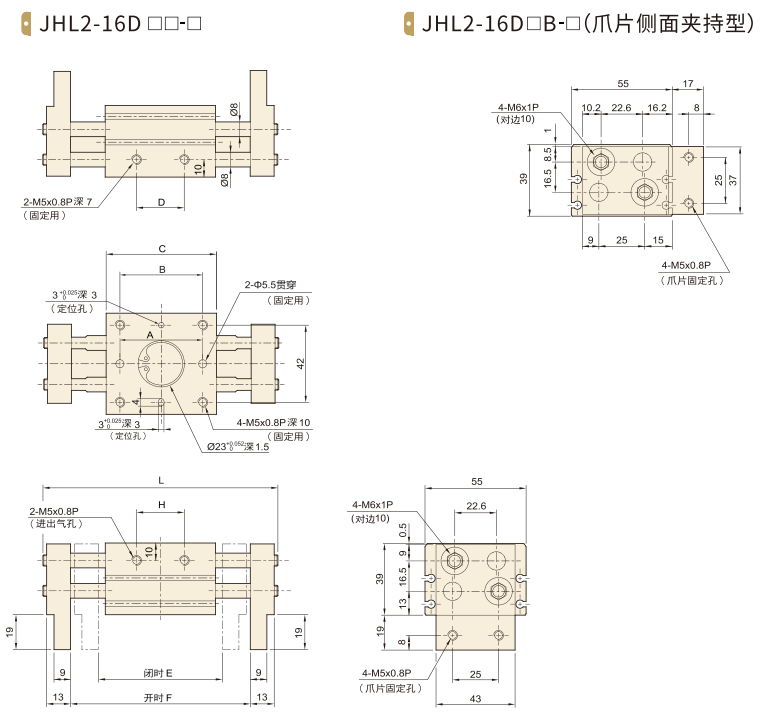

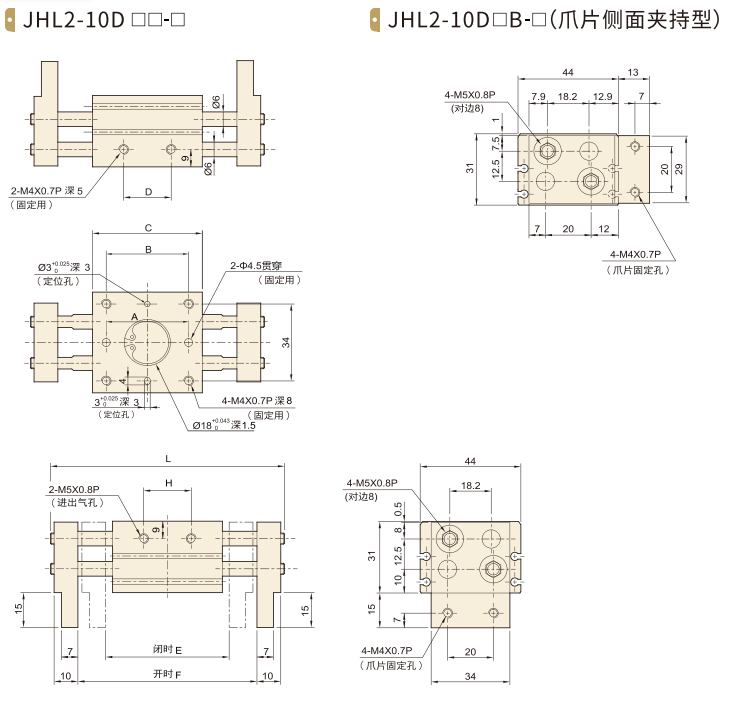

  • 产品尺寸

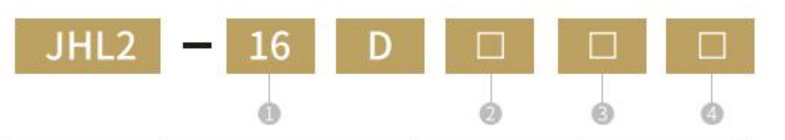

订购码

①缸径 ② 夹爪开闭行程 ③夹爪型式 ④承载能力
∅10 无标识 短行程 无 标准型 无 标准型
∅16
∅20 1  短行程
∅25 B 侧方夹持 A 轴套加长型
∅32 2  短行程
∅40

[注]感应器型号具体订购码请参照P173
[注]轴套加长型与标准型安装尺寸一致，轴套加长型承载能力大，但是不具备防尘功能，请根据需要合理选择。


规格参数

缸径 10  16  20  25  32  40
动作形式 双作用
使用流体 空气
最高使用压力(Mpa){kgf/cm²} 0.6{6.1}
最低使用压力(Mpa){kgf/cm²} 0.15{1.5}   0.1{1.0}
环境及流体使用温度 -10-60℃ （未冻结）
重复精度(mm) ±0.1
保持力(N)[kg} 14{1.4} 45{4.6} 74{7.5} 131{13.4} 228{23.4} 396{40.4}
接管口径 M5×0.8 1/8

[注]在0.5Mpa(5.1kgf/cm²]的压力下及保持点距离是40mm(10~25),80mm(32/40)

行程/重量表

型号 缸径(mm) 最高操作频率(c.p.m) 开/闭行程(mm)(L2-L1) 闭时宽度(mm)(L1) 开时宽度(mm)(L2) 重量(g)
JHL2-10D□-□ 10  60  20  56  76  280
JHL2-10D1□-□ 40  40  78  118  345
JHL2-10D2□-□ 40  40  96  156  425
JHL2-16D□-□ 16  60  30  68  98  585
JHL2-16D1□-□ 40  60  110  170  795
JHL2-16D2□-□ 40  80  130  210  935
JHL2-20D□-□ 20  60  40  82  122  1025
JHL2-20D1□-□ 40  80  142  222  1495
JHL2-20D2□-□ 40  100  162  262  1690
JHL2-25D□-□ 25  60  50  100  150  1690
JHL2-25D1□-□ 40  100  182  282  2560
JHL2-25D2□-□ 40  120  200  320  2775
JHL2-32D□-□ 32  30  70  150  220  2905
JHL2-32D1□-□ 20  120  198  318  3820
JHL2-32D2□-□ 20  160  242  402  4655
JHL2-40D□-□ 40  30  100  188  288  5270
JHL2-40D1□-□ 20  160  246  406  6830
JHL2-40D2□-□ 20  200  286  486  7905
