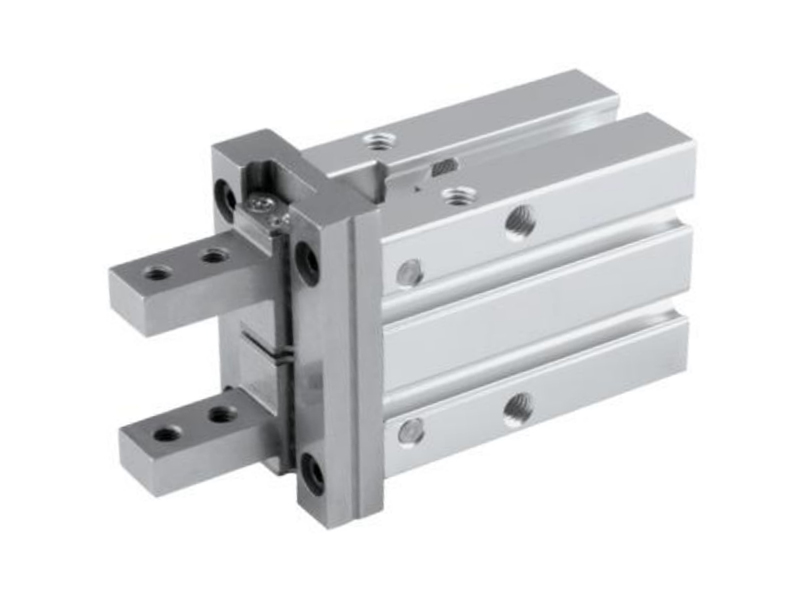

JHZ2系列气爪（平行开闭型）
  • 宁波佳尔灵气动机械有限公司

JHZ2系列气爪（平行开闭型）

性能特点:

1. 采用一体化设计之线性导轨，高刚性，高精度；

2. 导轨底部装有定位销，防止导轨与缸体偏离；

3. 缸体带有多个安装定位销孔，安装定位精度高；

4. 可根据客户实际情况选择夹爪初始位置，以满足不同工况条件；

  • 产品参数

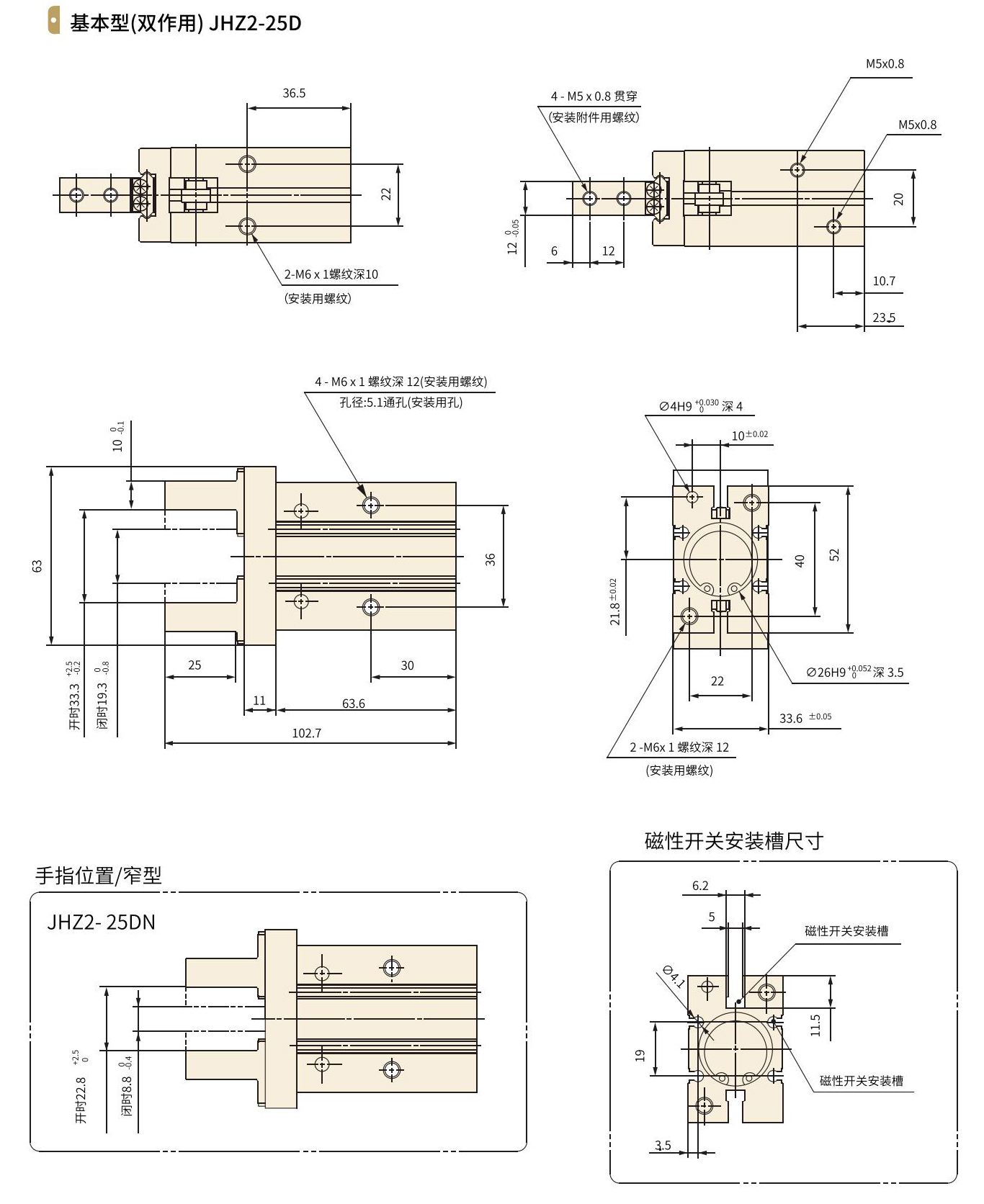

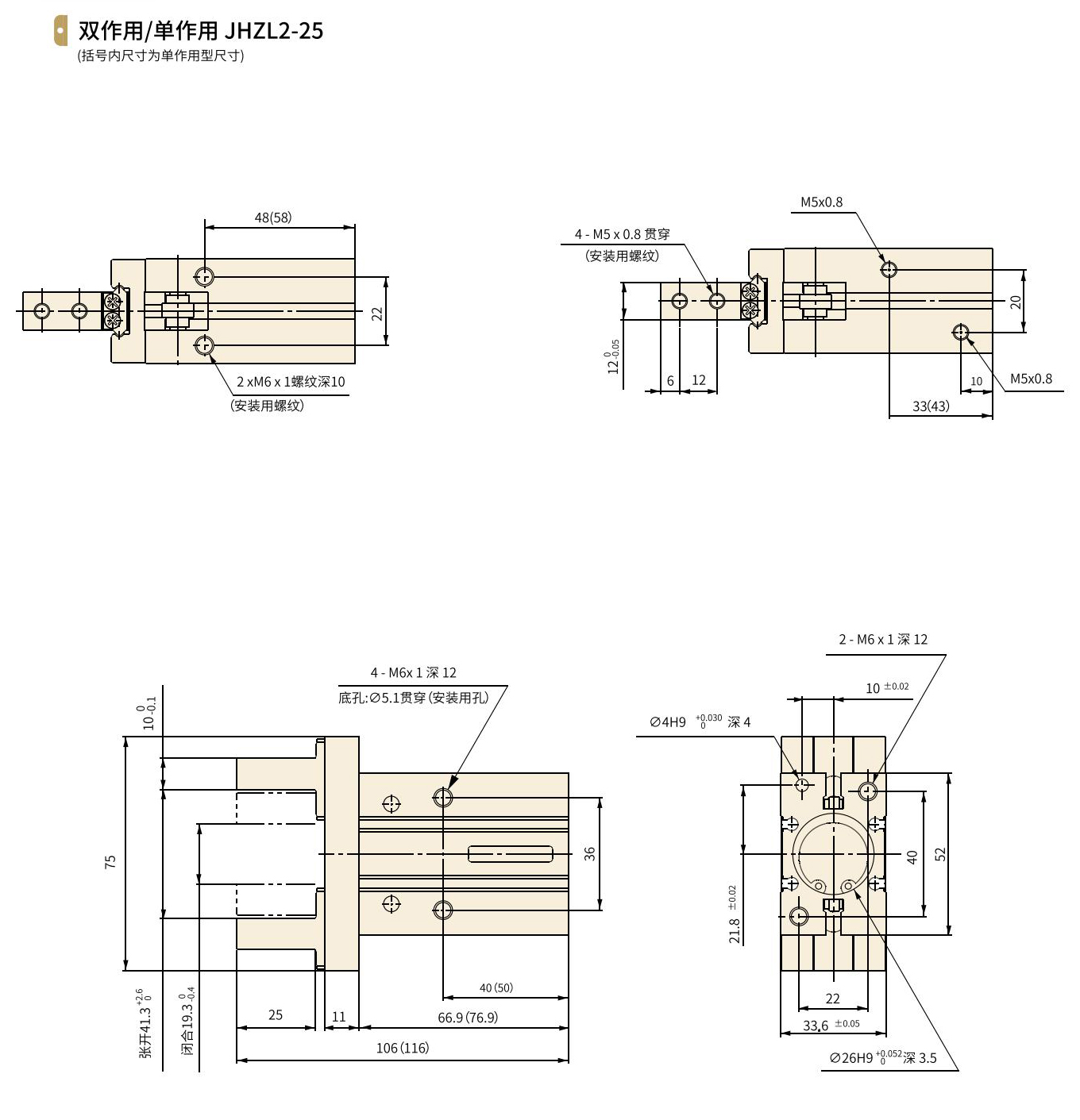

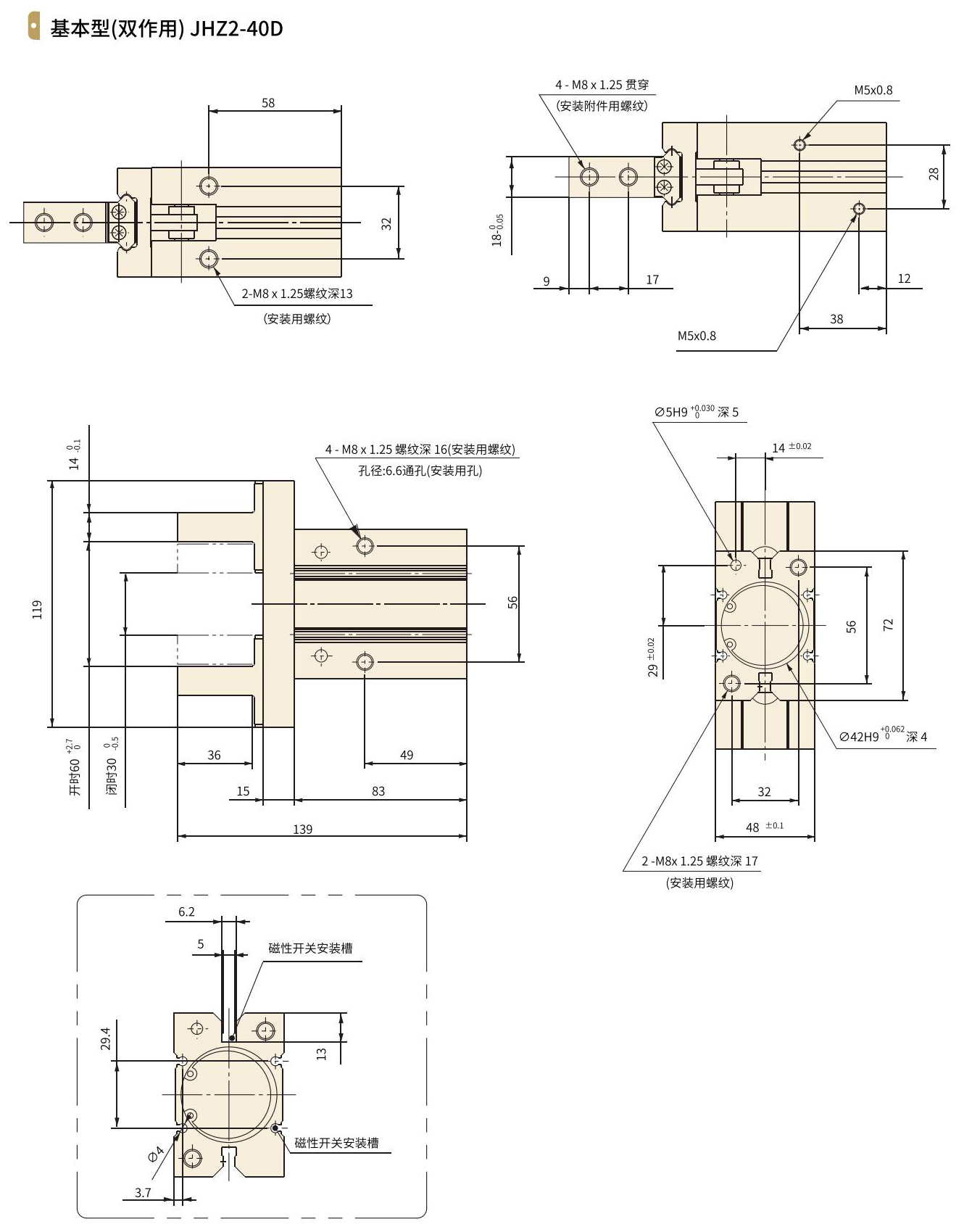

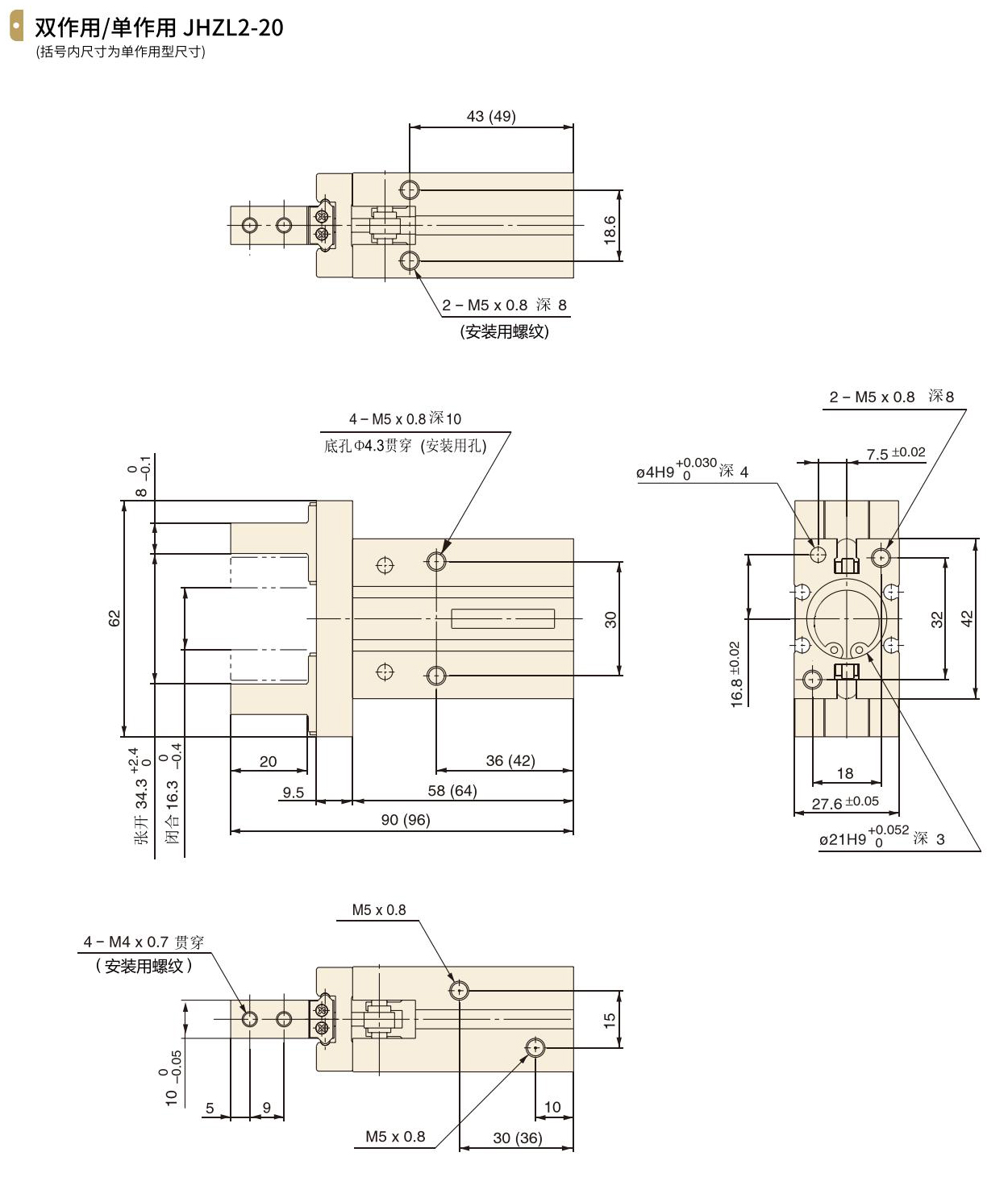

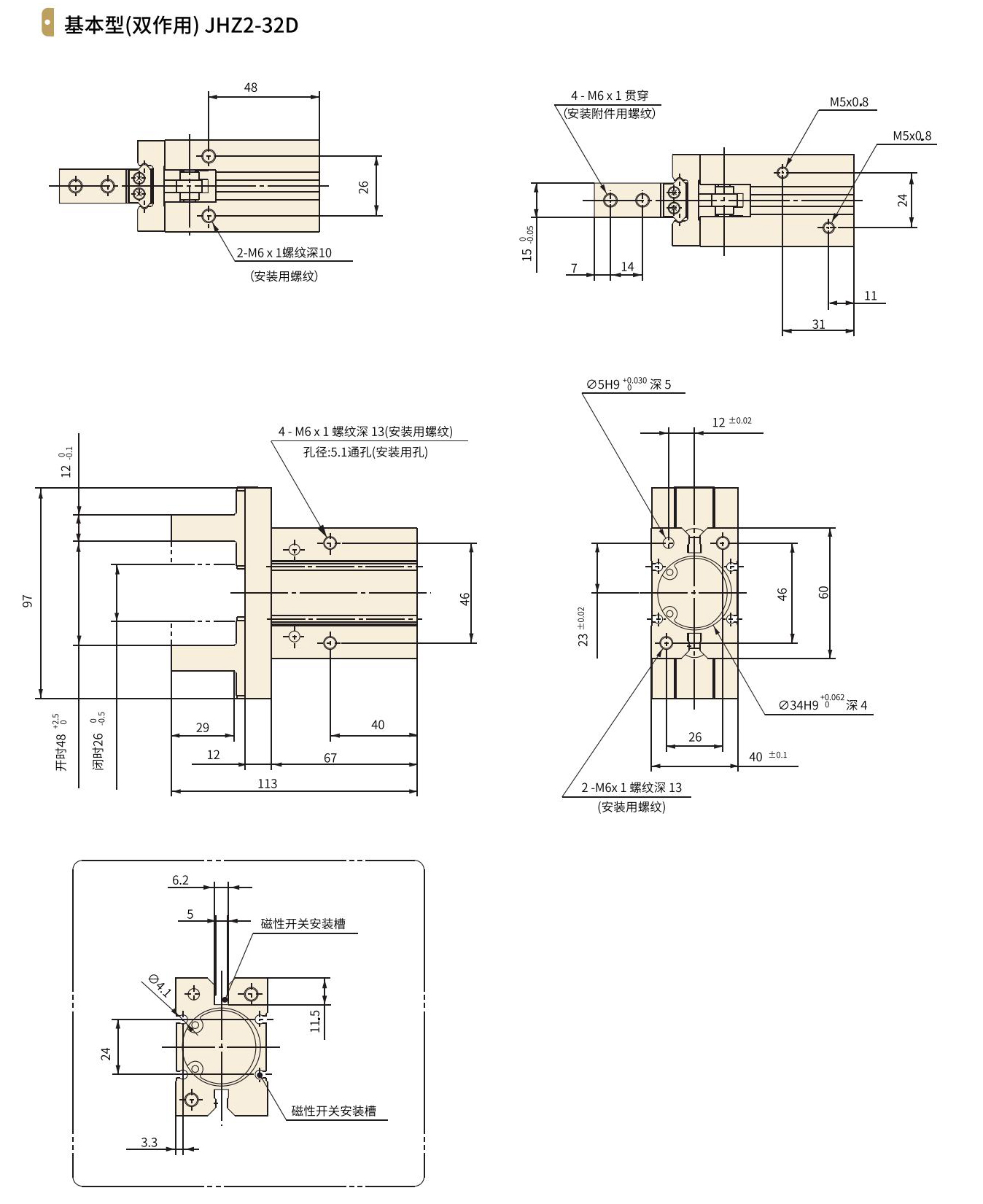

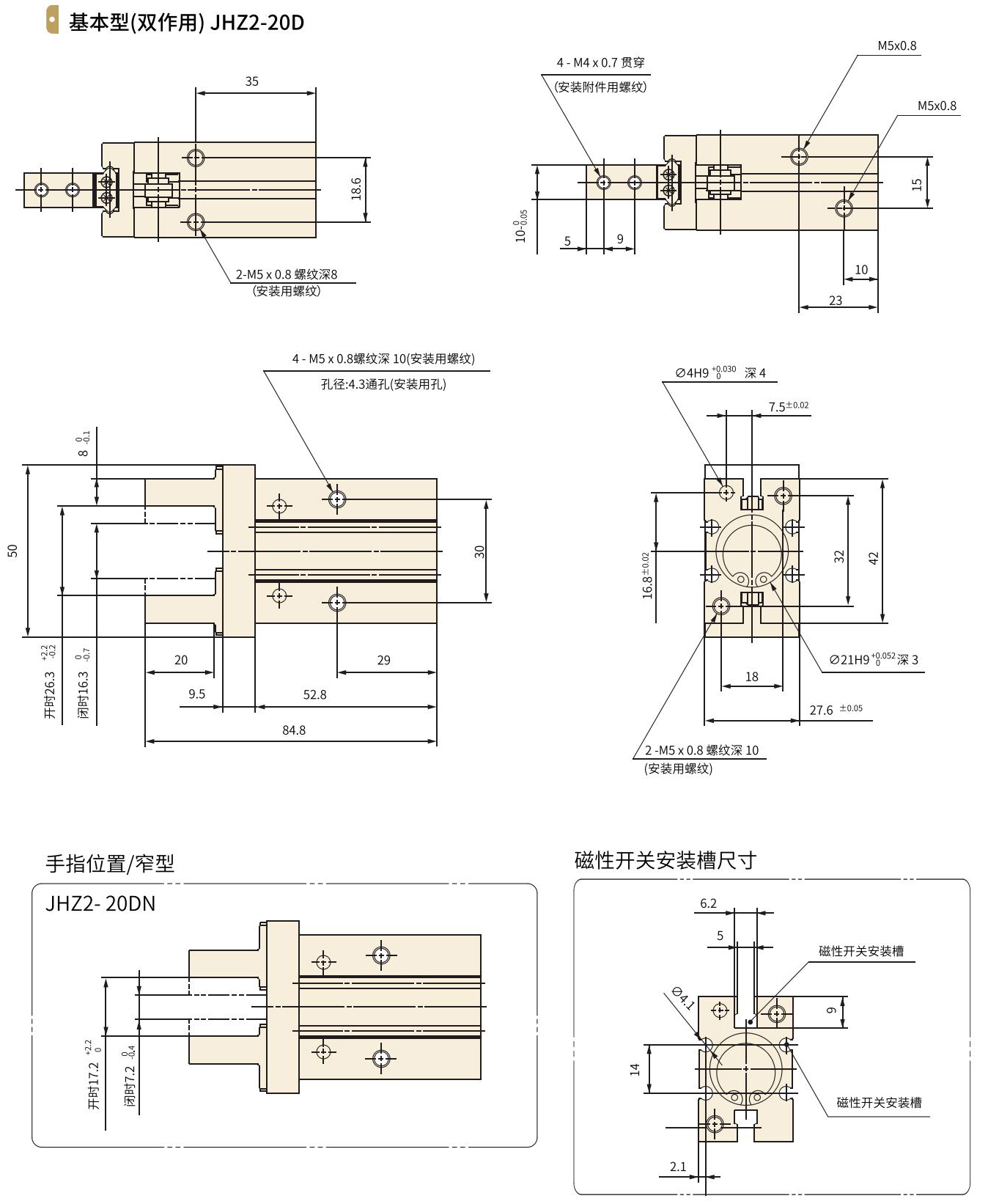

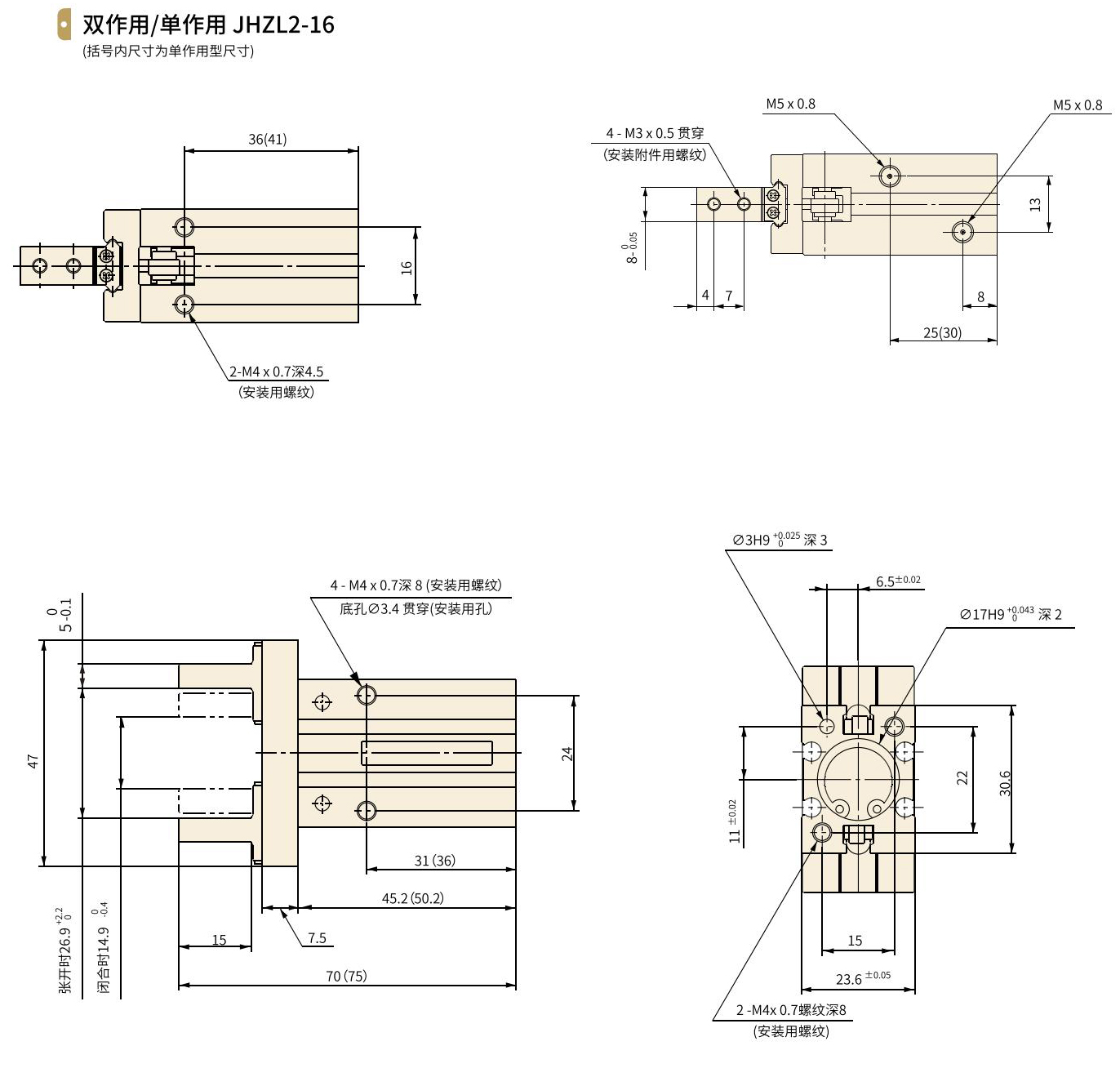

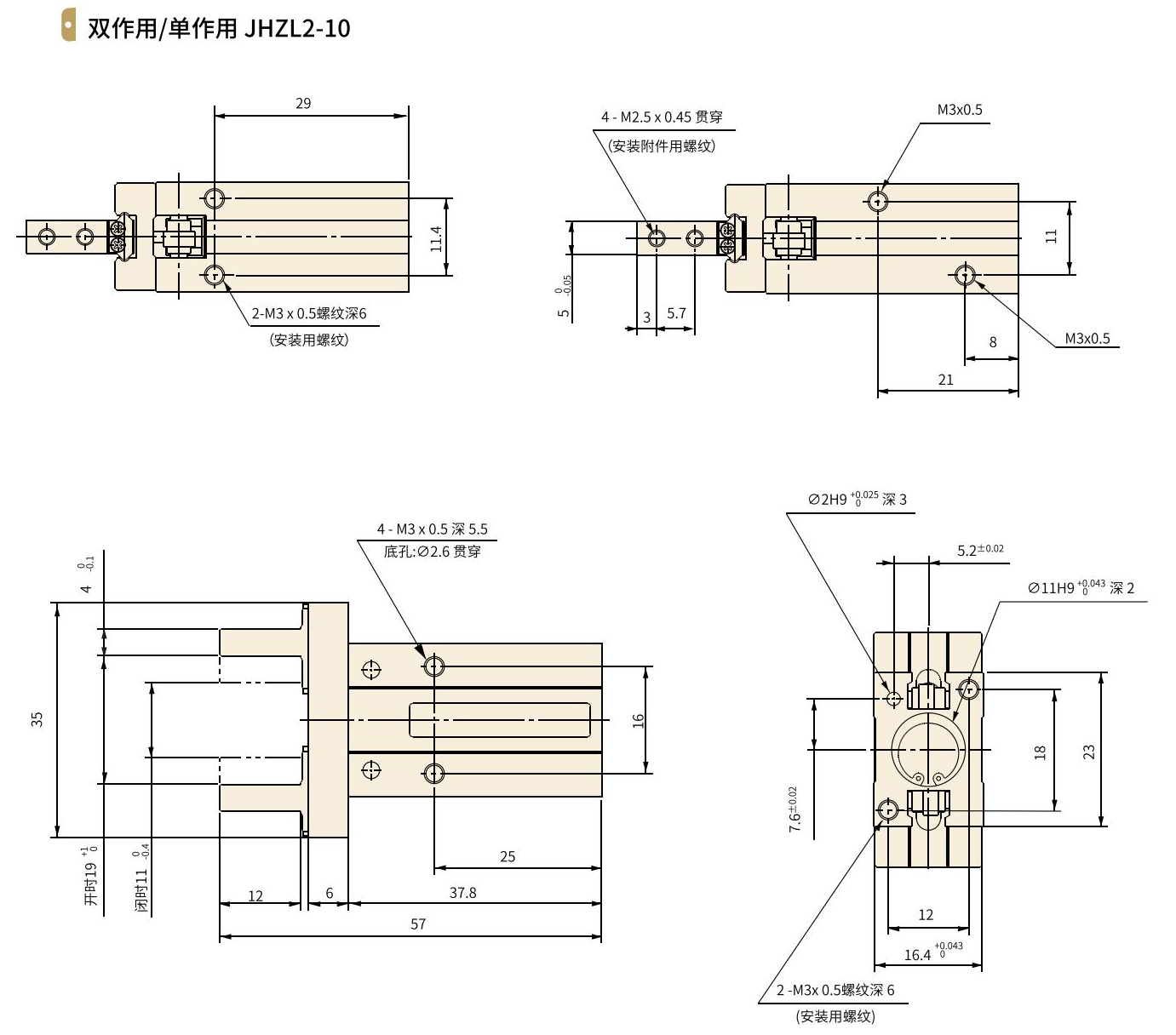

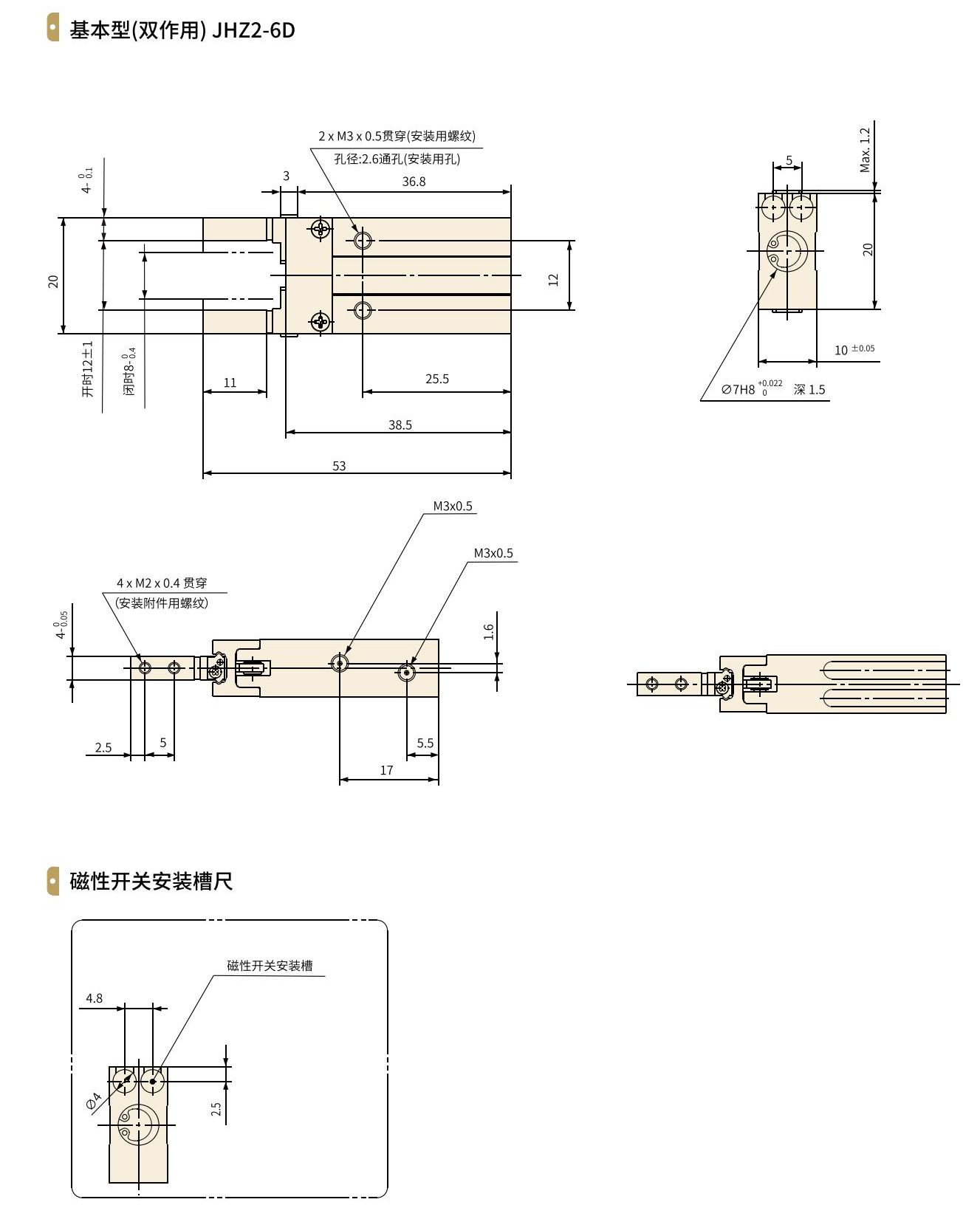

  • 产品尺寸

规格参数

缸径 6  10  16  20  25  32  40
使用流体 空气
使用压力范围 双作用 0.15~0.7MPa 0.2~0.7MPa   0.1~0.7MPa 0.1~0.7MPa
环境及流体温度 -10~60°℃(未冻结)
重复精度 ±0.01mm ±0.02mm
最高使用频率(c.p.m) 180  60
润滑 不需要
动作方式 双作用 ·单作用
磁性开关 JEL-07
接管口径 M3×0.5   M5×0.8

订购码

①选项  ②缸径 ③动作形式 ④手指可选择品种
无 标准型 6  6mm D 双作用

[标准型]
无记号
基本型

[窄型]
N:基本型
10  10mm
S 单作用常开

1:侧面螺孔安装

N1:侧面螺孔安装
16  16mm
L 长行程 20  20mm

2开闭方向通孔安装

N2:开闭方向通孔安装
25  25mm
32  32mm
C 单作用常闭

3:扁平手指型

 [注]窄型手指只可做10、16、20、25缸径。
40  40mm

[注]感应器型号具体订购码请参照P173
