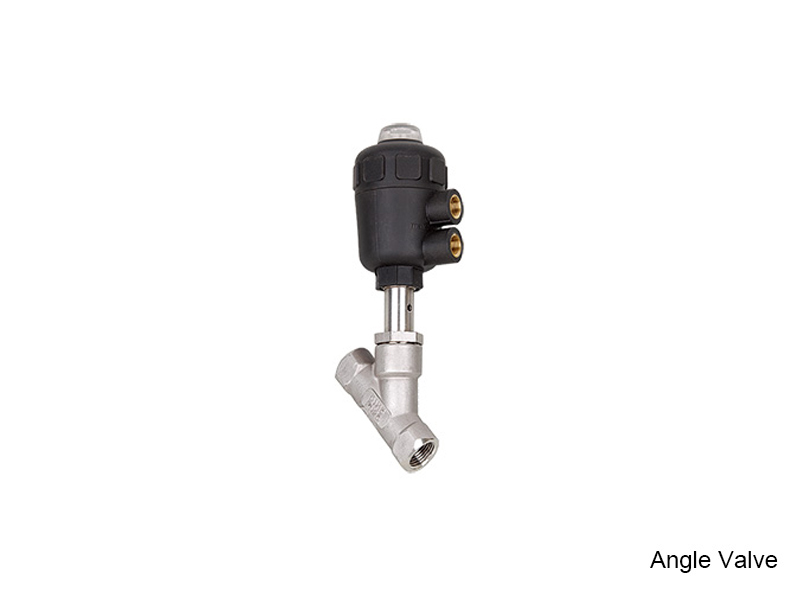

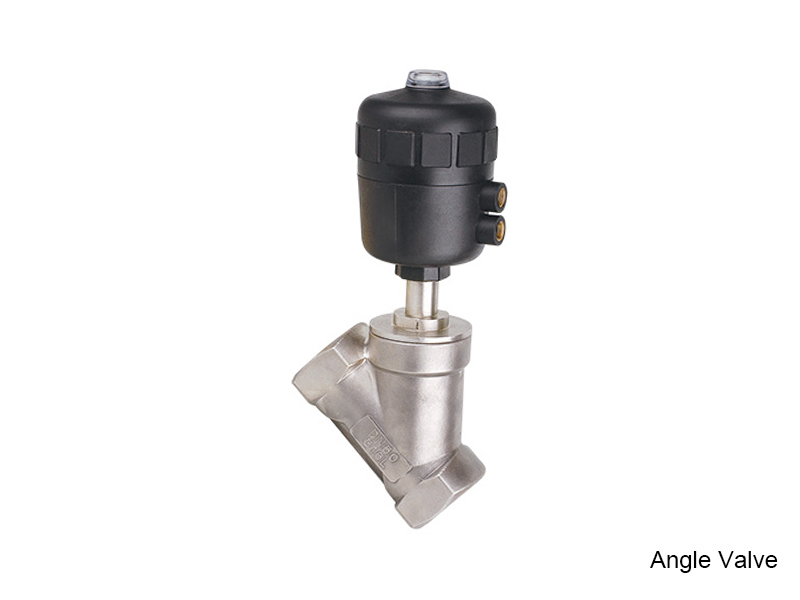

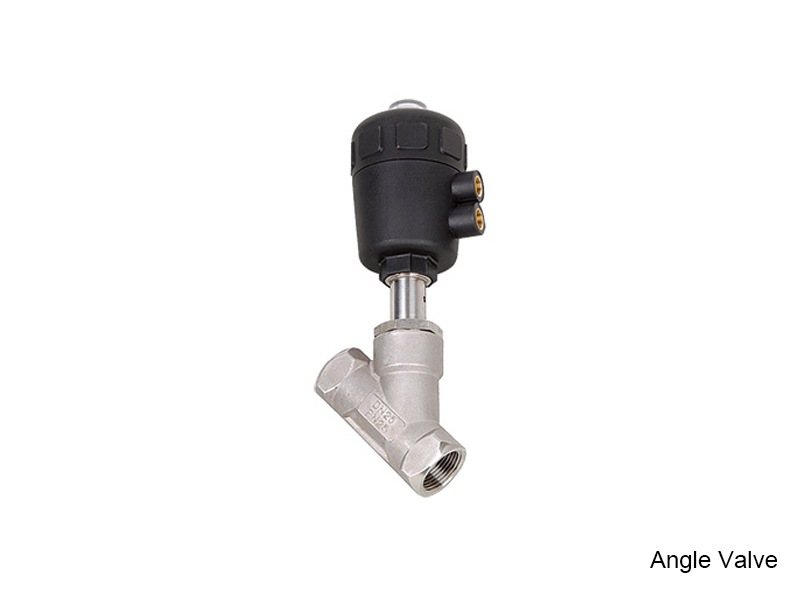

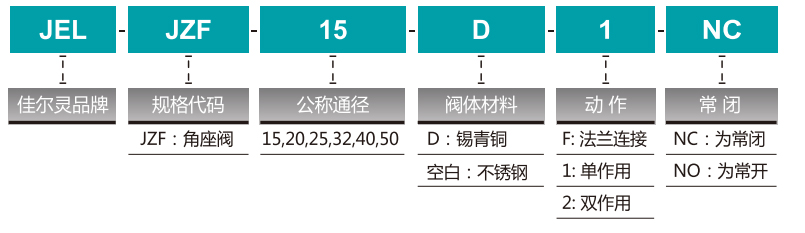

订购码

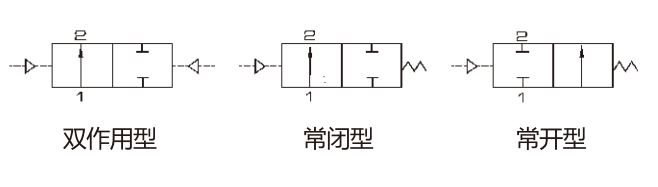

图形符号
规格参数
| 公称通径(mm) | 接管螺纹（PT） | KV（m³/h） | 最大工作压力（MPa） | 要求最小控制压力（MPa） | 聚酰胺 | 介质温度 | 流向 |
| 15 | PT1/2” | 4.2 | 0~1.6 | 0.39 | 50 | -10~+180℃ | A向或B向 |
| 20 | PT3/4” | 8 | 0~1.1 | 0.39 | 50 | ||
| 25 | PT1” | 19 | 0~1.1 | 0.42 | 63 | ||
| 32 | PT11/4” | 27.5 | 0~1.5 | 0.5 | 63 | ||
| 40 | PT11/2” | 42 | 0~1.25 | 0.44 | 63 | ||
| 50 | PT2” | 55 | 0~1.0 | 0.4 | 80 | ||
| 65 | PT2¹/2” | 65 | 0~1.0 | 0.4 | 100 |
安装与维修
必须遵守适用的安全规范：
1.管道必须清洁无污染。
2.根据需要安装，但最好使执行机构朝上。注意流向。
3.连接阀门注意对准管道，只有在用户特殊要求时才取下执行机构。
4.打开或维修该角座阀之前先切断流体和控制气源并降低管道系统中的压力。

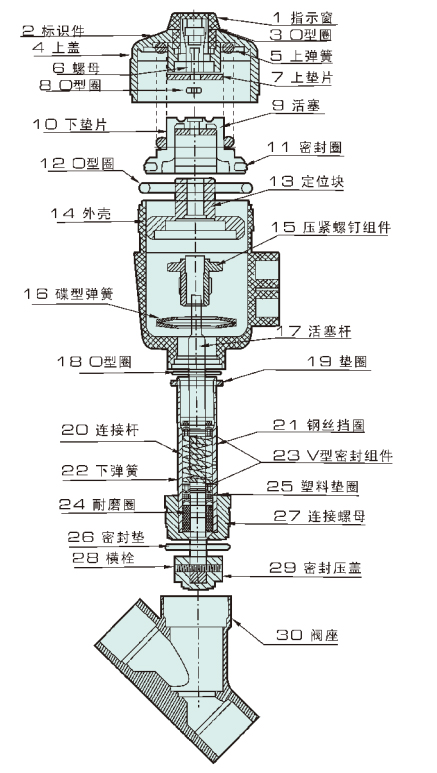

内部结构

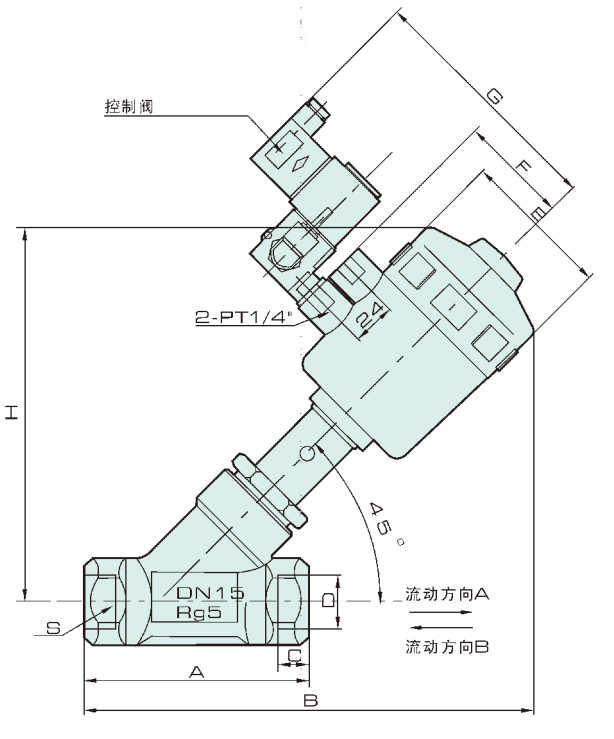

外形尺寸
尺寸表
| 公称通径(mm) | 接管螺纹 D | 执行器尺寸(Ømm) | A | B | C | OE | F | G | H | L | S | ||||||
| 聚酰胺 | 铝合金 | 聚酰胺 | 铝合金 | 聚酰胺 | 铝合金 | 聚酰胺 | 铝合金 | 聚酰胺 | 铝合金 | 聚酰胺 | 铝合金 | ||||||
| 15 | PT1/2” | 50 | - | 85 | 173 | - | 12 | 64 | - | 44 | - | 112 | - | 137 | - | 33 | 27 |
| 20 | PT3/4” | 50 | - | 95 | 178 | - | 12 | 64 | - | 44 | - | 112 | - | 145 | - | 35 | 32 |
| 25 | PT1” | 63 | - | 105 | 212 | - | 14 | 80 | - | 52 | - | 120 | - | 173 | - | 40 | 41 |
| 32 | PT1¹/4” | 63 | 100 | 118 | 236 | 276 | 16 | 80 | 140 | 52 | 70 | 120 | 138 | 189 | 250 | 35 | 55 |
| 40 | PT1¹/2” | 63 | 100 | 130 | 230 | 270 | 18 | 80 | 140 | 52 | 70 | 120 | 138 | 189 | 250 | 35 | 55 |
| 50 | PT2” | 80 | 125 | 150 | 238 | 300 | 20 | 100 | 170 | 52 | 83 | 120 | 151 | 250 | 260 | 38 | 70 |
| 65 | PT2¹/2” | 100 | - | 155 | 300 | - | 25 | 125 | - | 62 | - | 130 | - | 265 | - | 48 | 80 |
注意
选择流动方向A时的特点：
1.选择该流动方向时，可提高该产品的使用寿命。
2.当工作介质为液体时，选择该流向可防水锤冲击。
3.通径为O15/O20/O25的产品，工作压力须在0.3MPa以下，否则须选择双作用执行器。
通径为032/040的产品，执行器须选择双作用0100尺寸。
通径为050的产品，执行器须选择双作用0125尺寸。
选择流动方向B时的特点：
当工作介质为蒸汽或气体时，选择该流动方向时，可提高该产品的流体密封性能，但由于阀体中V型密封圈长时间接触工作介质，从而对产品使用寿命有一定影响，另外，工作介质为液体时不防水锤冲击。
