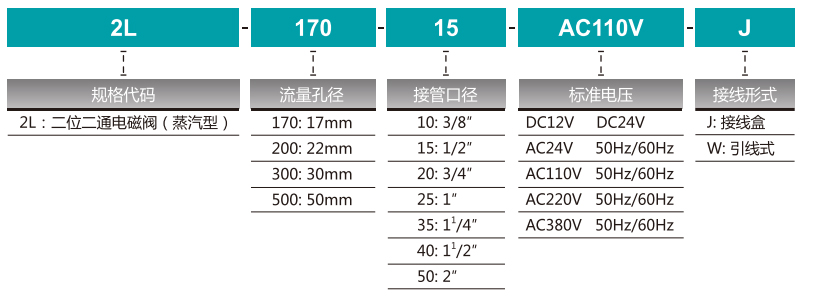

订购码
图形符号
规格参数
| 型号 | 2L170-10 | 2L170-15 | 2L170-20 | 2L200-25 | 2L300-35 | 2L300-40 | 2L500-50 |
| 工作介质 | 空气、水、蒸汽 | ||||||
| 动作方式 | 先导式 | ||||||
| 型式 | 常闭型 | ||||||
| 流量孔径 | 17mm | 22mm | 30mm | 50mm | |||
| CV值 | 4.8 | 12 | 20 | 48 | |||
| 接管口径 | 3/8” | 1/2” | 3/4” | 1” | 1¹/4” | 1¹/2” | 2” |
| 使用流体粘滞度 | 20 CST以下 | ||||||
| 使用压力 | 0.1～1.5 MPa | ||||||
| 最大耐压力 | 2.25MPa | ||||||
| 工作温度 | -10～180℃ | ||||||
| 使用电压范围 | ±10% | ||||||
| 本体材质 | 黄铜 | ||||||
| 油封材质 | PTFE | ||||||

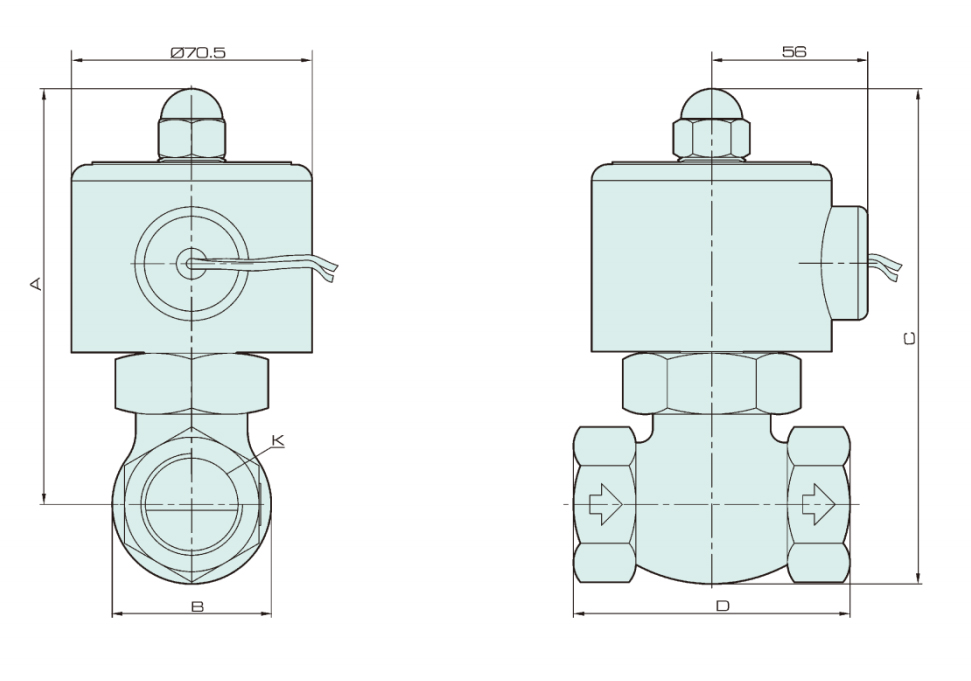

外形尺寸
尺寸表
| 型号 | A | B | C | D | K |
| 2L170-10 | 125 | 42 | 146 | 82 | PT3/8” |
| 2L170-15 | 125 | 42 | 146 | 82 | PT1/2” |
| 2L170-20 | 125 | 42 | 146 | 82 | PT3/4” |
| 2L200-25 | 136 | 52 | 162 | 90.5 | PT1” |
| 2L300-35 | 148 | 74 | 185 | 111 | PT1¹/4” |
| 2L300-40 | 148 | 74 | 185 | 111 | PT1¹/2” |
| 2L500-50 | 176 | 86 | 223 | 163 | PT2” |
