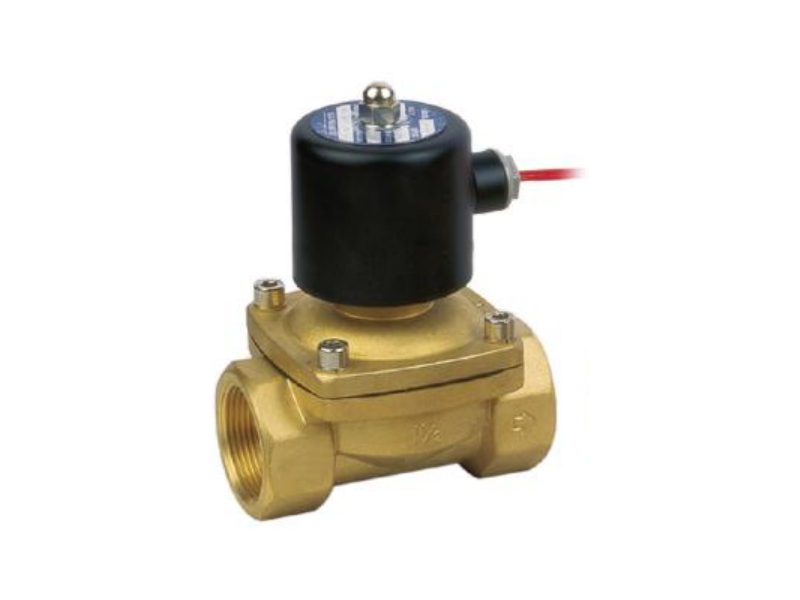

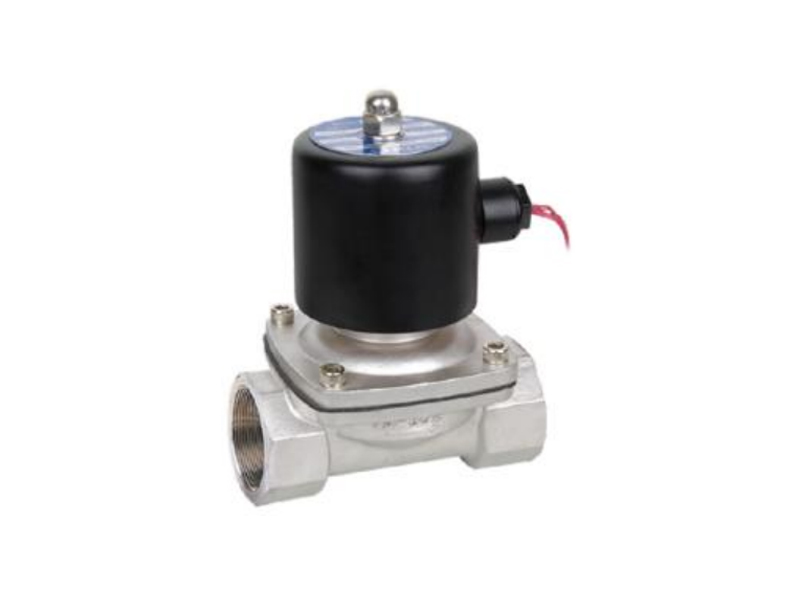

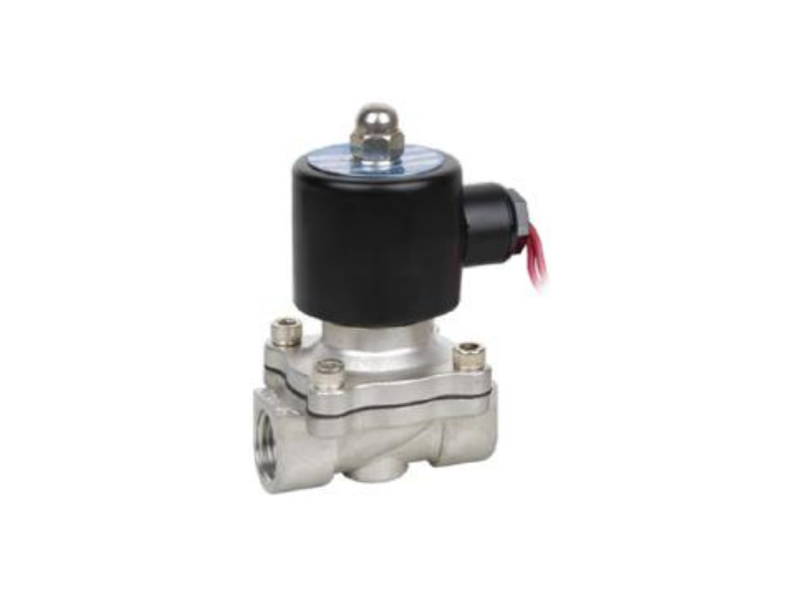

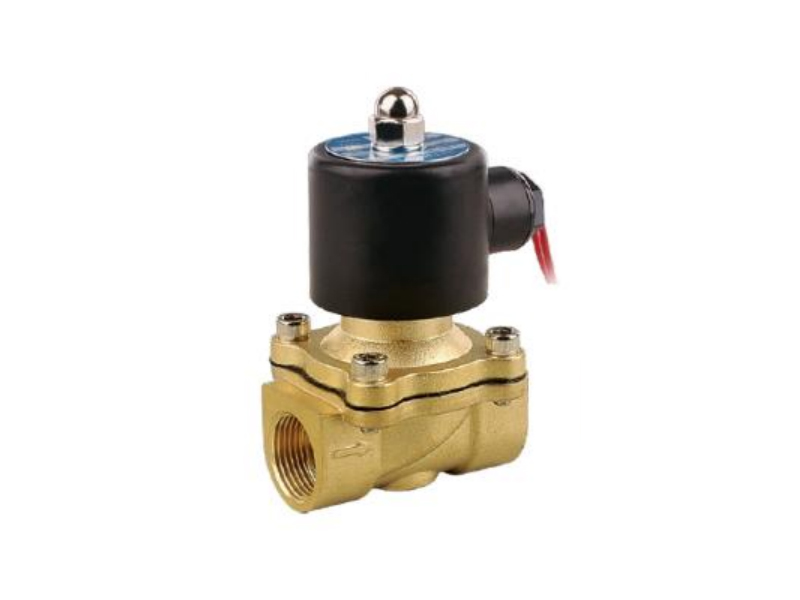

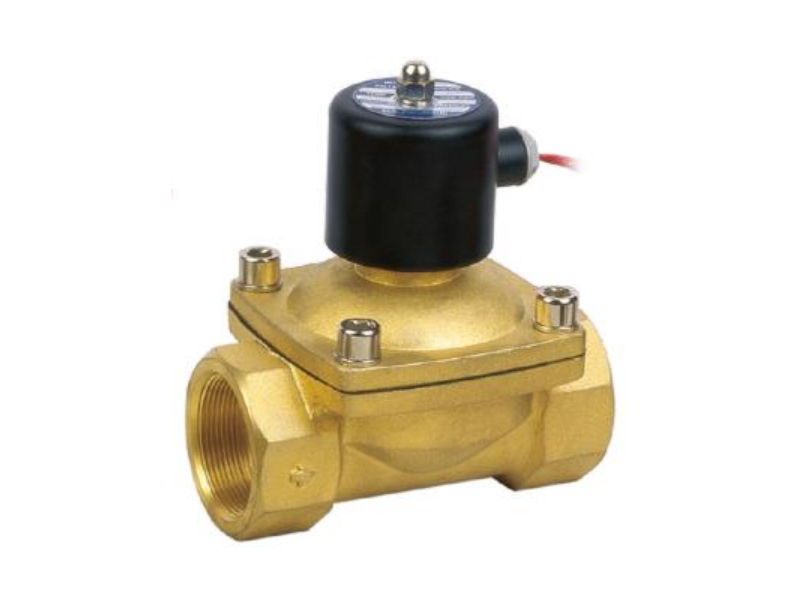

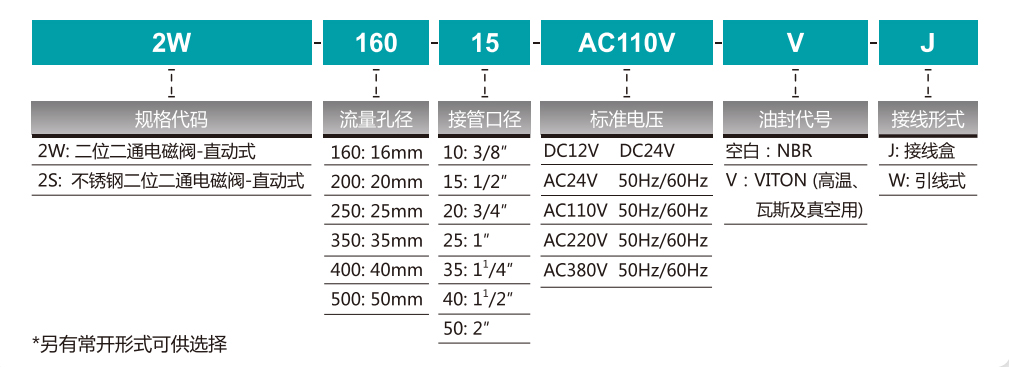

订购码

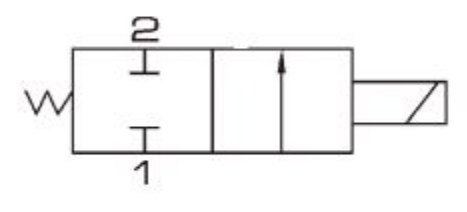

图形符号
规格参数
| 型号 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| 2S160-10 | 2S160-15 | 2S200-20 | 2S250-25 | 2S350-35 | 2S400-40 | 2S500-50 | |
| 工作介质 | 空气、水、油 | ||||||
| 动作方式 | 直动式 | ||||||
| 型式 | 常闭型(常开可选) | ||||||
| 流量孔径 | 16 mm | 20 mm | 25 mm | 35 mm | 40 mm | 50 mm | |
| CV值 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| 接管口径 | 3/8” | 1/2” | 3/4” | 1” | 1¹/4” | 11/2” | 2” |
| 使用流体粘滞度 | 20 CST以下 | ||||||
| 使用压力 | 空气0～0.7MPa;水0～0.5MPa;油0～0.5MPa | ||||||
| 最大耐压力 | 1.0MPa | ||||||
| 工作温度 | -10～80℃ | ||||||
| 使用电压范围 | ±10% | ||||||
| 本体材质 | 2W:黄铜 2S:不锈钢 | ||||||
| 油封材质 | NBR或VITON | ||||||

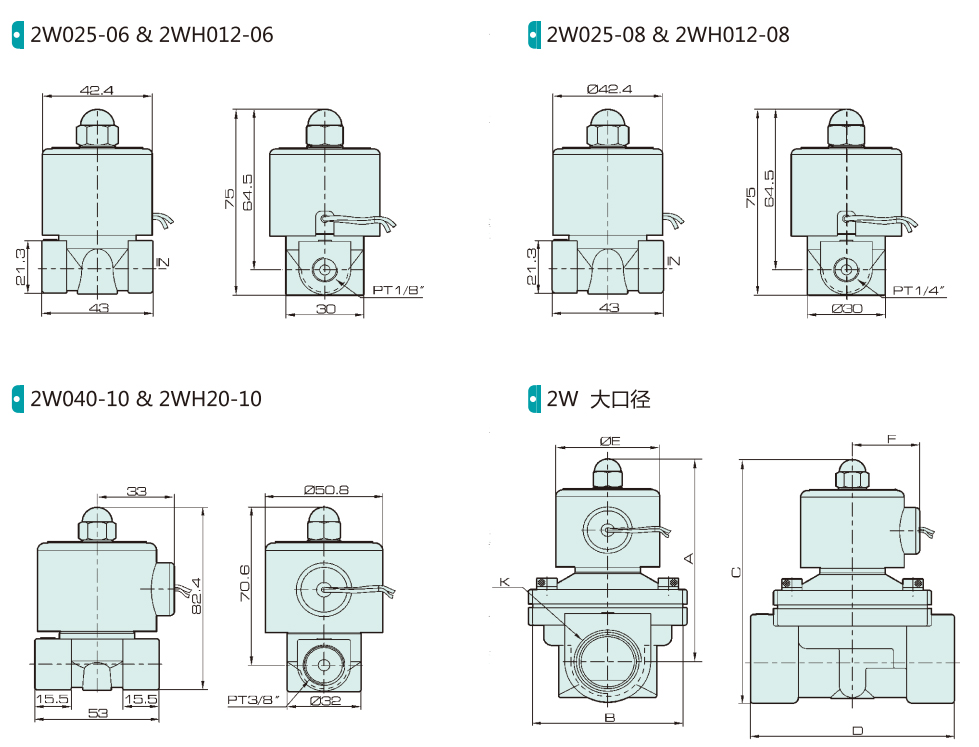

外形尺寸
尺寸表
| 型号 | A | B | C | D | E | F | K |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT3/8□ |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT1/2□ |
| 2W200-20 | 107 | 57 | 123.5 | 73 | 50 | 36 | PT3/4□ |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 50 | 36 | PT1□ |
| 2W350-35 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/4□ |
| 2W400-40 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/2□ |
| 2W500-50 | 172 | 123 | 209 | 168 | 70.5 | 56 | PT2□ |
