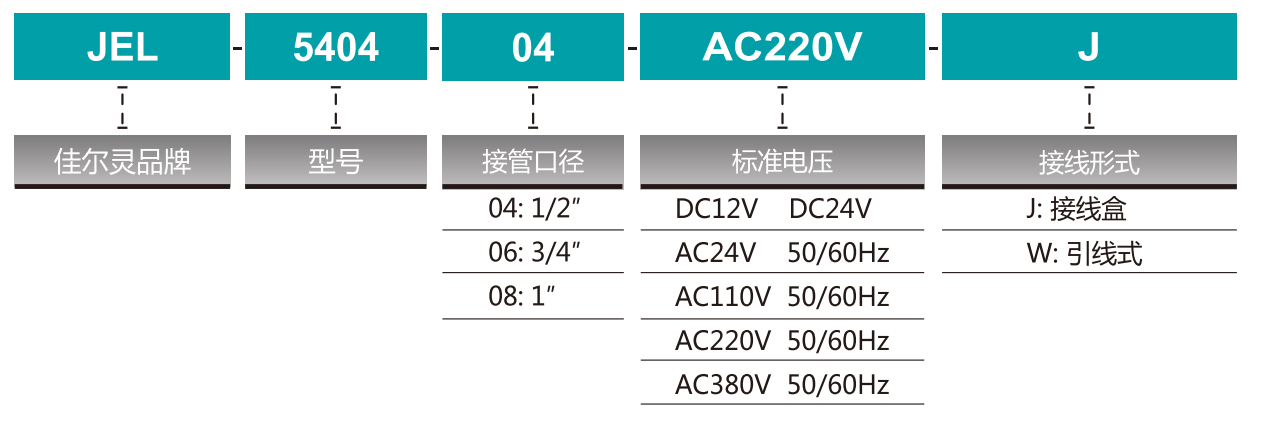

订购码

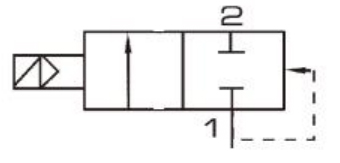

图形符号
规格参数
| 型号 | JEL5404-04 | JEL5404-06 | JEL5404-08 |
| 使用介质 | 空气、水、油 | ||
| 动作方式 | 先导式 | ||
| 型式 | 常闭型 | ||
| 流量孔径 | 12mm | 20mm | 25mm |
| KV值 | 2.0 | 5.0 | 10.0 |
| 接管口径 | 1/2” | 3/4” | 1" |
| 使用压力 | 气体/液体：0.1～5.0MPa | 气体：0.1～4.0MPa液体：0.1～2.5MPa | 气体：0.1～4.0MPa液体：0.1～2.5MPa |
| 最大耐压力 | 7.5MPa | 6.0MPa | |
| 工作温度范围 | -10~150℃ | ||
| 使用电压范围 | ±10% | ||
| 保护等级 | IP65 | ||
| 耗电量 | AC:5.5VA DC:9W | ||
| 绝缘 | F级 | ||
| 本体材质 | 黄铜 | ||
| 油封材质 | 聚四氟乙烯(PTFE) | ||

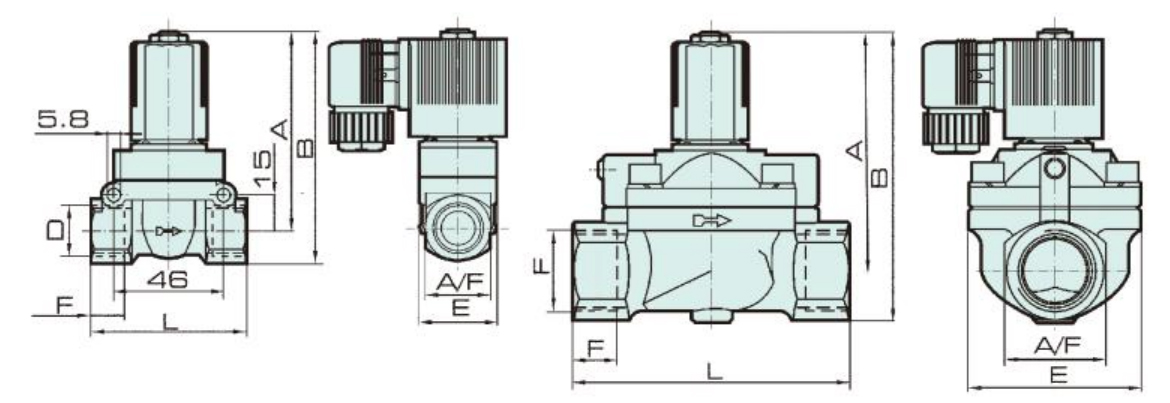

外形尺寸
尺寸表
|
型号 |
内孔mm |
连接接口 |
A |
B |
F |
D |
L |
A/F |
|
JEL5404-04 |
12.0 |
PT1/2“ |
83.0 |
95.5 |
14 |
32 |
65 |
27 |
|
JEL5404-06 |
20.0 |
PT3/4“ |
99.5 |
119 |
16 |
60 |
92 |
40 |
|
JEL5404-08 |
25.0 |
PT1“ |
99.5 |
119 |
16 |
60 |
92 |
40 |
