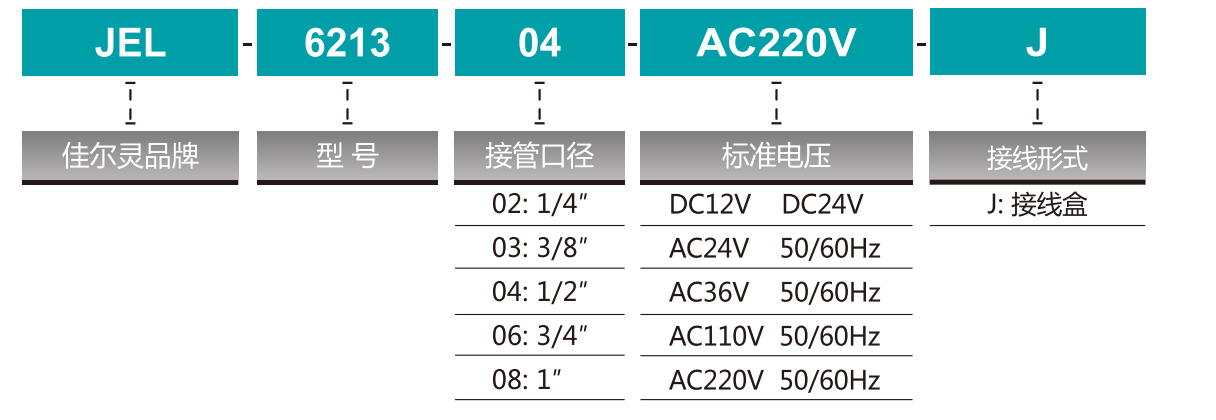

订购码

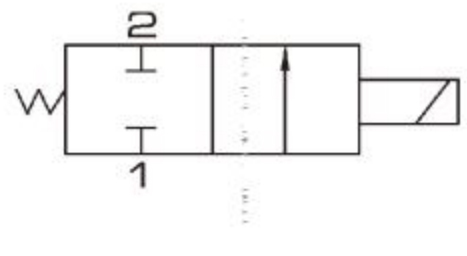

图形符号
规格参数
| 型号 | JEL6213-02 | JEL6213-03 | JEL6213-04 | JEL6213-04 | JEL6213-06 | JEL6213-06 | JEL6213-08 | |
| 公称通径 | 10mm | 14mm | 25mm | |||||
| 接管螺纹 | PT1/4” | PT3/8” | PT1/2” | PT1/2” | PT3/4” | PT3/4” | PT1” | |
| 工作压力 | 0.03～1.0MPa | |||||||
| 环境温度 | -10～+55℃ | |||||||
| 介质温度 | -10～+90℃ | |||||||
| KV值 | 2 | 3.6 | 8.3 | 8.3 | 11 | 11 | ||
| 功率消耗 | AC(VA) | 14 | ||||||
| DC(W) | 8 | |||||||
| 切换频率 | ≥1Sec | ≥0.5Sec | ||||||

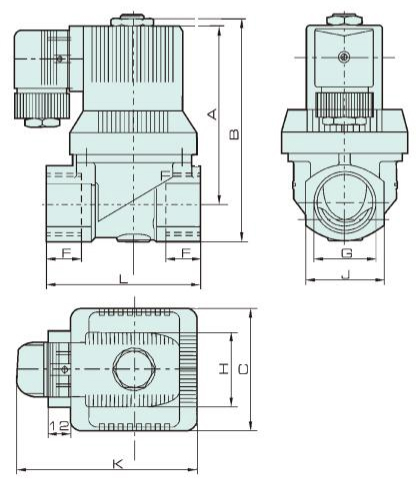

外形尺寸
尺寸表
| 型号 | G | C | F | L | J | A | B | H | K |
|
JEL6213-02 |
PT1/4" |
38 |
14 |
50 |
26 |
71 |
85 |
35 |
71 |
|
JEL6213-03 |
PT3/8" |
38 |
14 |
50 |
26 |
71 |
85 |
35 |
71 |
|
JEL6213-04 |
PT1/2" |
38 |
14 |
50 |
26 |
71 |
85 |
35 |
71 |
|
JEL6213-04 |
PT1/2" |
45 |
16 |
58 |
31 |
82 |
96 |
35 |
80 |
|
JEL6213-06 |
PT3/4" |
45 |
16 |
58 |
31 |
82 |
96 |
35 |
80 |
|
JEL6213-06 |
PT3/4" |
65 |
18 |
82 |
41 |
96 |
117 |
35 |
90 |
|
JEL6213-08 |
PT1" |
65 |
18 |
82 |
41 |
96 |
117 |
35 |
90 |
