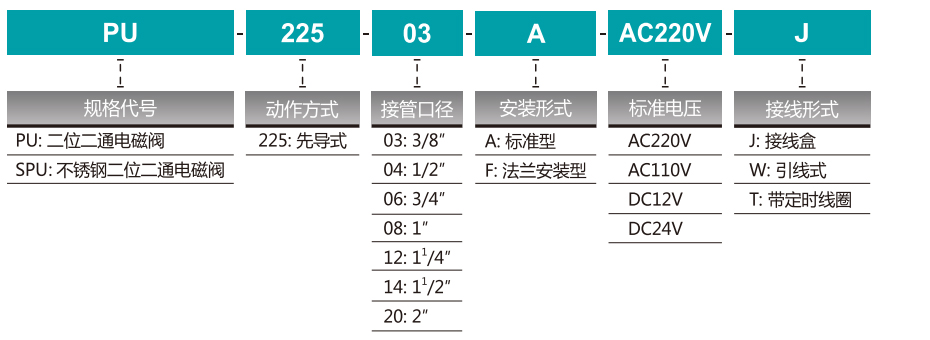

订购码

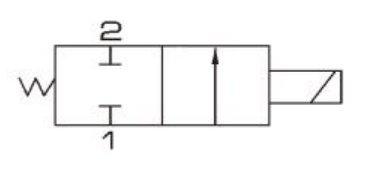

图形符号
规格参数
| 型号 | PU225-03A | PU225-04A | PU225-06A | PU225-08A | PU225-12A | PU225-14A | PU225-20A |
| SPU225-03A | SPU225-04A | SPU225-06A | SPU225-08A | SPU225-12A | SPU225-14A | ||
| 工作介质 | 空气、水、油 | ||||||
| 动作方式 | 引导式 | ||||||
| 型式 | 常闭型 | ||||||
| 流量孔径 | 13mm | 13mm | 25mm | 25mm | 38mm | 38mm | 50mm |
| CV值 | 4.50 | 4.50 | 12.00 | 12.00 | 22.00 | 30.00 | 48 |
| 接管口径 | 3/8” | 1/2” | 3/4” | 3/4” | 1¹/4” | 1¹/2” | 2” |
| 本体介质 | 黄铜或钢 | ||||||
| 使用介质粘滞度 | 50 CST以下 | ||||||
| 使用压力 | 0.05～1.0MPa | ||||||
| 最大耐压力 | 1.5MPa | ||||||
| 工作温度 | -10～80℃ | ||||||

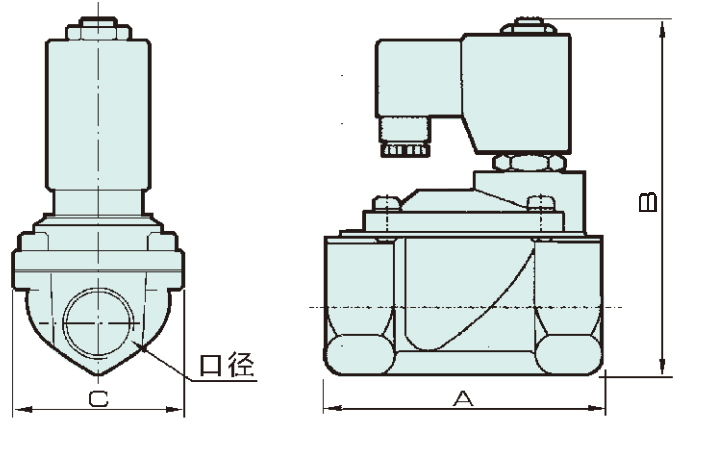

外形尺寸
尺寸表
| 型号 | 口径 | A | B | C |
| PU225-03A SPU225-03A |
PT3/8” | 66 | 106 | 48 |
| PU225-04A SPU225-04A |
PT1/2” | 66 | 106 | 48 |
| PU225-06A SPU225-06A |
PT3/4” | 75 | 112 | 58 |
| PU225-08A SPU225-08A |
PT1” | 97 | 124.5 | 70 |
| PU225-12A SPU225-12A |
PT1¹/4” | 127 | 140 | 95 |
| PU225-14A SPU225-14A |
PT1¹/2” | 127 | 140 | 95 |
| PU225-20A | PT2” | 180 | 159 | 114 |
