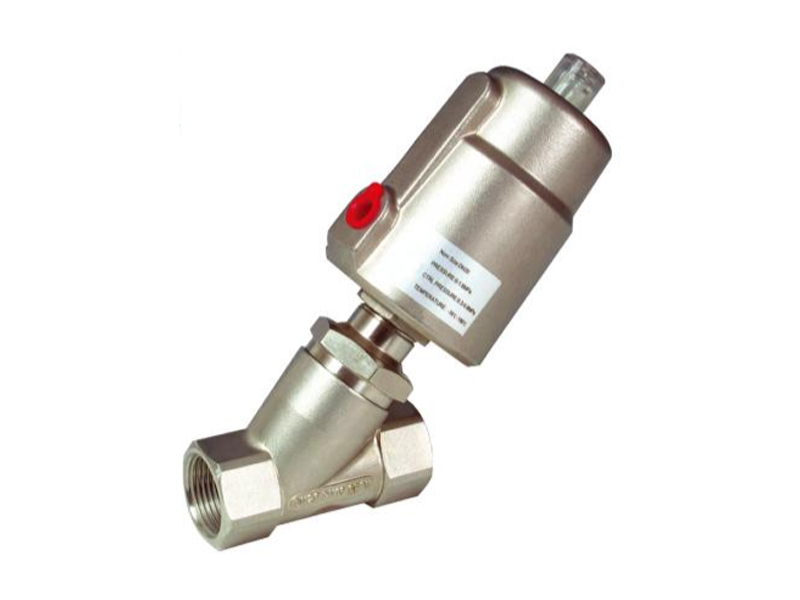

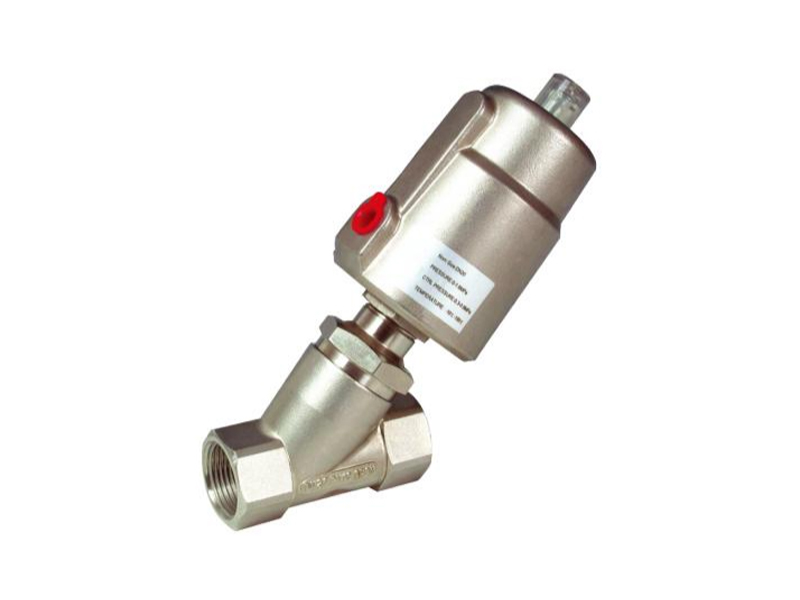

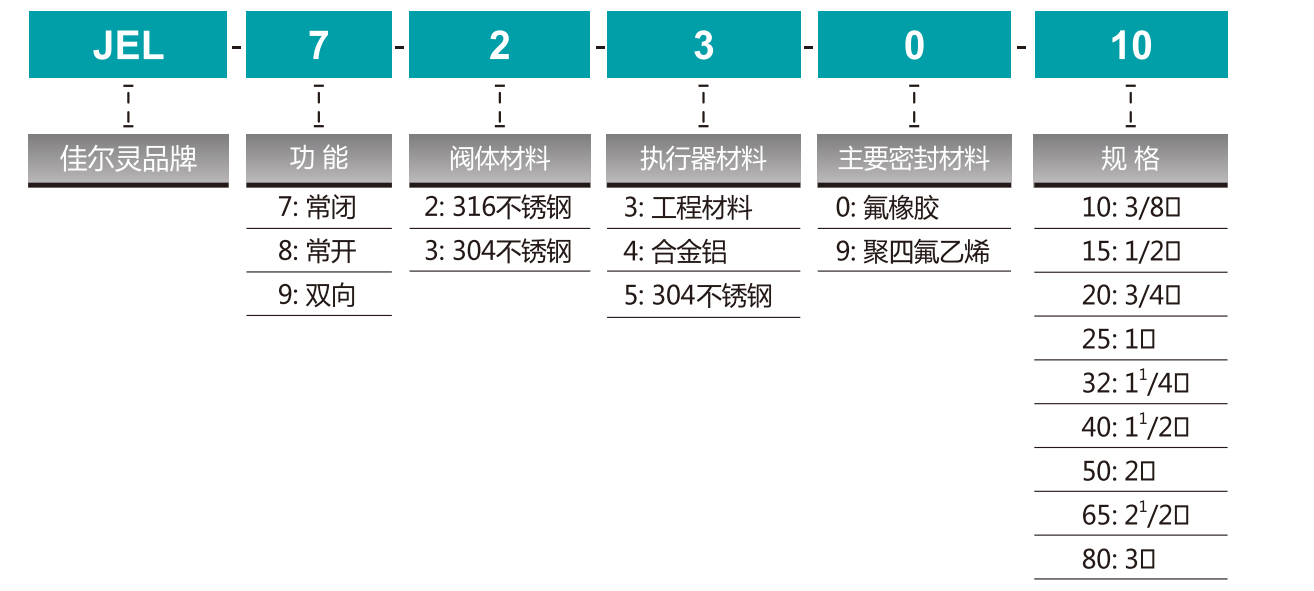

订购码

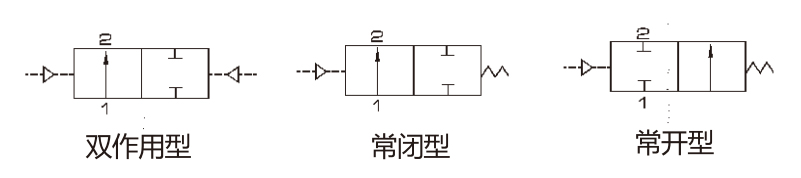

图形符号
规格参数
| 接口尺寸 | DN10-DN80 |
| 螺纹 | 3/8"～3" |
| 阀体材料 | 不锈钢SS316/SS304 |
| 执行器材料 | 不锈钢SS304 |
| 阀芯密封 | PTFE/FPM |
| 阀杆密封 | PTFE/FPM |
| 活塞密封 | FPM/NBR |
| 适用介质 | 水，中性气体或液体，酒精，油，有机溶剂，水蒸气，弱酸或弱碱溶液 |
| 介质温度 | PTFE:-10℃~+200℃ FPM:-10℃~+100℃ |
| 粘度 | Max600mm²/s |
| 安装形式 | 顺流安装/逆流安装 |
| 控制介质 | 空气/中性气体 |
| 控制压力范围 | 0.3~0.8MPa |
| 工作压力 | 0~1.6MPa |

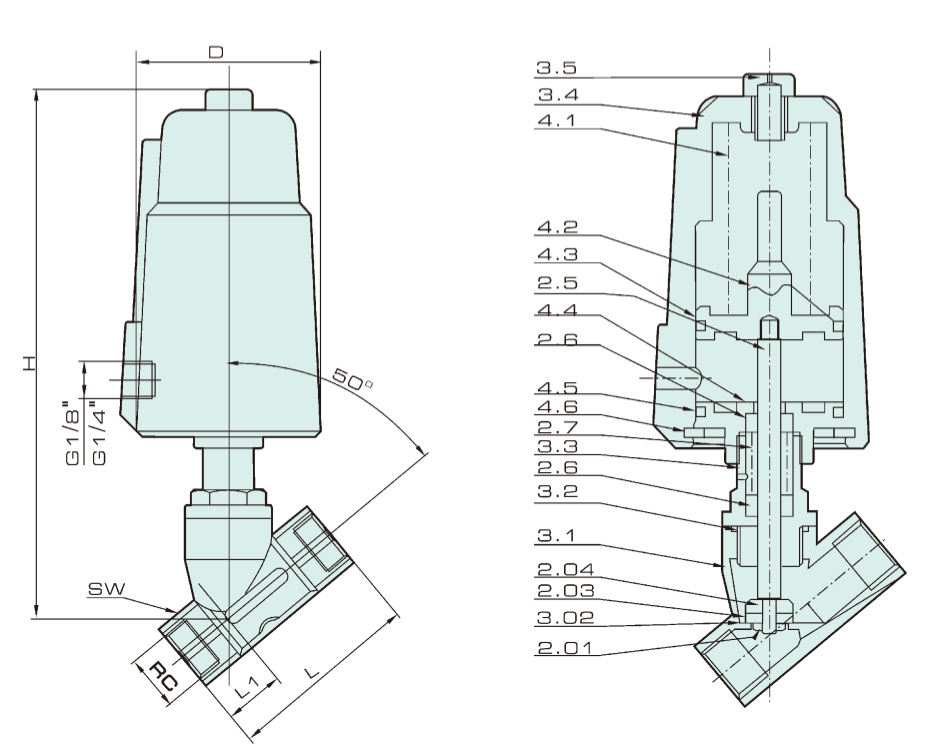

外形尺寸
规格参数
| 外形尺寸 | |||||||
| DN | RC | L | L1 | SW | H | D | 执行器 |
| 10 | 3/8□ | 55 | 17 | 21 | 120 | 51 | 40 |
| 15 | 1/2□ | 70 | 21 | 26.5 | 138 | 51 | 40 |
| 20 | 3/4□ | 76 | 23 | 32 | 154 | 62 | 50 |
| 25 | 1□ | 90 | 25 | 40 | 168 | 62 | 50 |
| 32 | 1¹/4□ | 116 | 32 | 50 | 200 | 76 | 63 |
| 40 | 1¹/2□ | 116 | 32 | 55.5 | 215 | 92 | 80 |
| 50 | 2□ | 138 | 40 | 68.5 | 230 | 92 | 80 |
| 65 | 2¹/2□ | 168 | 51 | 85 | 268 | 117 | 100 |
| 80 | 3□ | 192 | 54 | 100 | 325 | 140 | 125 |
| 部件列表 | ||
| 2.01螺栓 | 3.1阀体 | 4.1弹簧 |
| 2.02孔板密封件 | 3.2密封环 | 4.2活塞 |
| 2.03密封盘 | 3.3螺纹连接件 | 4.3 O型圈 |
| 2.04阀盘 | 3.4气缸 | 4.4阀盖 |
| 2.5阀杆 | 3.5装饰盖 | 4.5 O型圈 |
| 2.6V型填料 | 4.6承压环 | |
| 2.7弹簧 | ||
