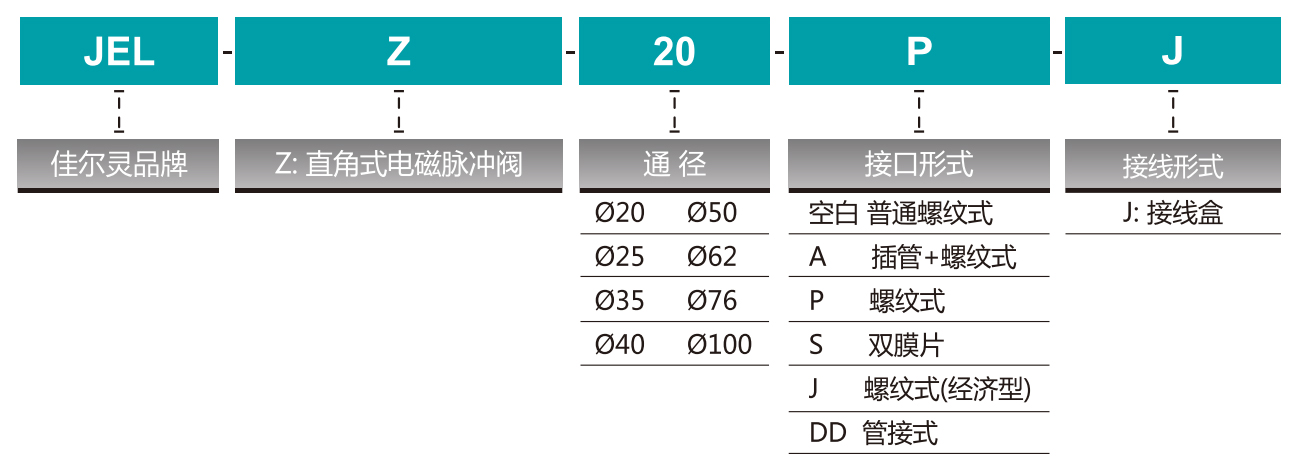

订购码
规格参数
| 产品型号 | 工作压力 | 环境温度 | 相对湿度 | 使用介质 | 电压 | 膜片寿命 | 公称通径 | 连接螺纹 |
| JEL-Z-20A | 0.3~0.8MPa | -10~55℃ | <85% | 清洁空气 | AC110V AC220V DC24V |
喷吹100万次以上 | Ø20 | G3/4" |
| JEL-Z-20P | Ø20 | G3/4" | ||||||
| JEL-Z-20 | Ø20 | G3/4" | ||||||
| JEL-Z-25 | Ø25 | G1" | ||||||
| JEL-Z-25P | Ø25 | G1" | ||||||
| JEL-Z-35P | Ø35 | G1¹/2" | ||||||
| JEL-Z-40S | Ø40 | G1¹/2" | ||||||
| JEL-Z-50S | Ø50 | G2" | ||||||
| JEL-Z-62S | Ø62 | G2¹/2" | ||||||
| JEL-Z-76S | Ø76 | G3" | ||||||
| JEL-Z-100S | Ø100 | Ø100 |

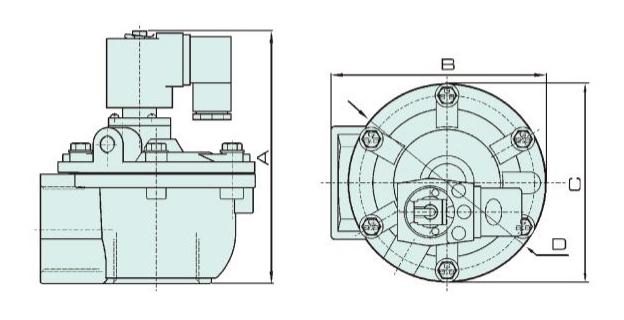

外形尺寸
尺寸表
| 型号 | JEL-Z -20A | JEL-Z-20P | JEL-Z-20 | JEL-Z-25 | JEL-Z-25P | JEL-Z-35P | JEL-Z-40S | JEL-Z-50S | JEL-Z-62S | JEL-Z-76S | JEL-Z-100 |
| A | 173 | 124 | 110 | 110 | 124 | 142 | 166 | 202 | 222 | 245 | 356.5 |
| B | 145 | 105 | 90.5 | 90.5 | 105 | 121 | 132 | 210 | 210 | 230.5 | 286.5 |
| C | - | 82.5 | 75 | 75 | 82.5 | - | - | - | - | - | - |
| D | ∅90 | - | - | - | - | ∅112 | ∅137 | ∅185 | ∅185 | ∅200 | ∅221 |
