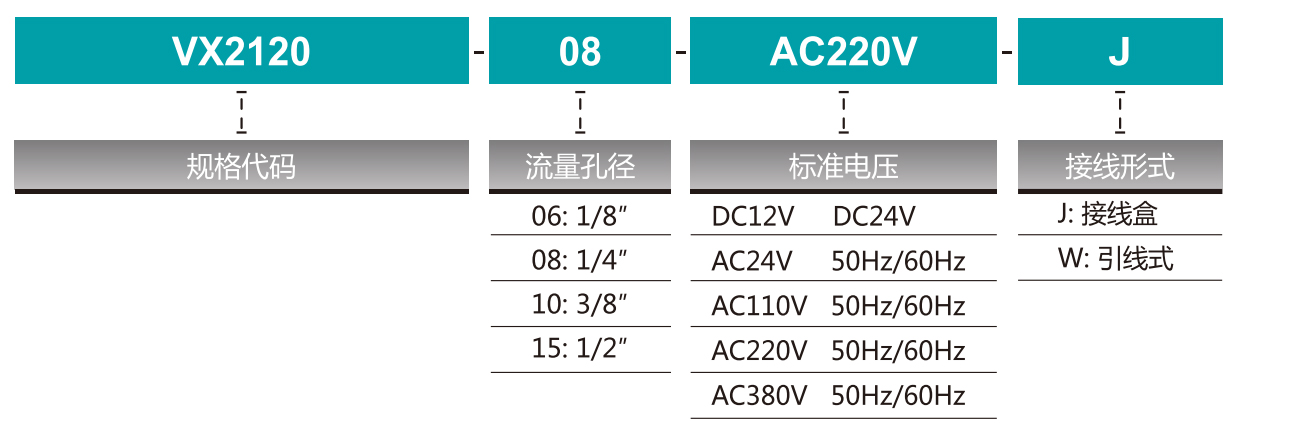

订购码

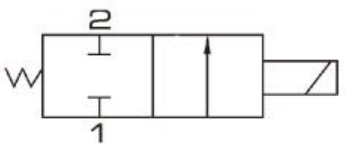

图形符号
规格参数
| 型号 | VX2120-06 | VX2120-08 | VX2120-10 | VX2120-15 |
| 工作介质 | 空气、水、蒸汽 | |||
| 动作方式 | 直动式 | |||
| 型式 | 常闭型 | |||
| 最大耐压力 | 1.05MPa | |||
| 使用压力 | 0～1.0MPa | |||
| 流量孔径 | 3mm | 13mm | ||
| 接管口径 | 1/8” | 1/4” | 3/8” | 1/2” |
| 使用温度范围 | -10～150℃ | -10～80℃ | ||
| 油封材质 | VITON | NBR | ||

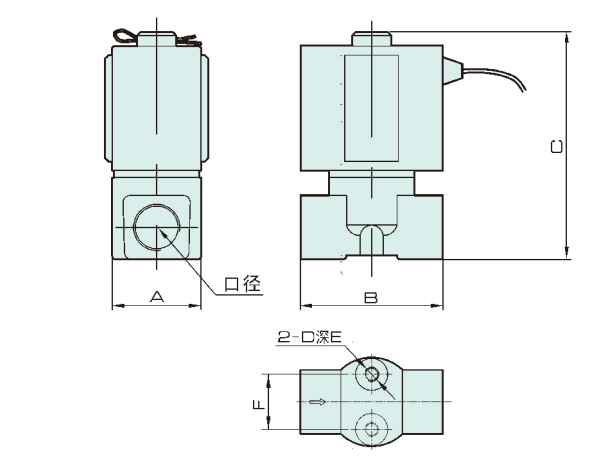

外形尺寸
尺寸表
| 型号 | 口径 | A | B | C | D | E | F |
| VX2120-06 | PT1/8 | 25 | 40 | 64 | M4 | 8 | 15.5 |
| VX2120-08 | PT1/4 | 25 | 40 | 64 | M4 | 8 | 15.5 |
| VX2120-10 | PT3/8 | 48 | 68 | 110 | - | - | - |
| VX2120-15 | PT1/2 | 48 | 68 | 110 | - | - | - |
