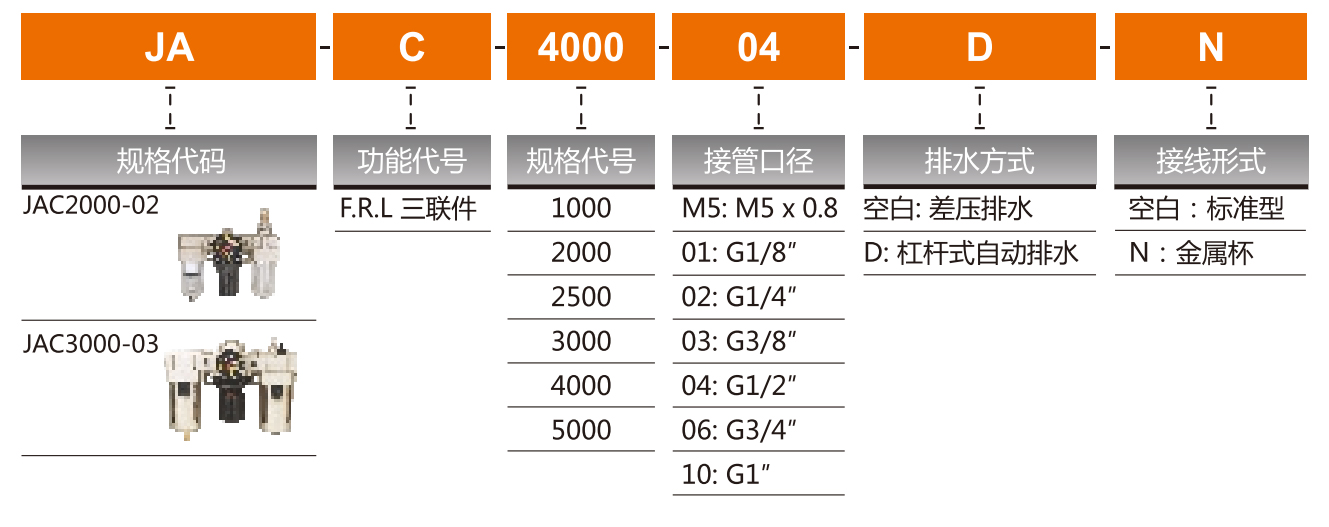

订购码

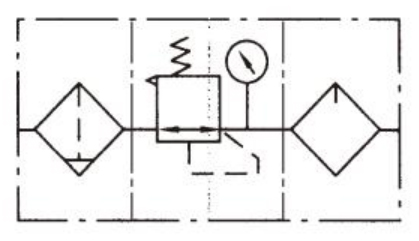

图形符号
规格参数
|
型号 |
JAC1000-M5 |
JAC2000-01 |
JAC2000-02 |
JAC2500-02 |
JAC2500-03 |
JAC3000-02 |
JAC3000-03 |
JAC4000-03 |
JAC4000-04 |
JAC4000-06 |
JAC5000-06 |
JAC5000-10 |
|
|
额定流量 |
90 |
500 |
500 |
1500 |
1500 |
2000 |
2000 |
4000 |
4000 |
4500 |
5000 |
5000 |
|
|
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
|
|
过滤精度 |
25 pm |
||||||||||||
|
最大可调压力 |
1.0 MPa |
||||||||||||
|
保证耐压力 |
1.5 MPa |
||||||||||||
|
使用温度范围 |
5 〜60oC |
||||||||||||
|
调节压力范围 |
0.05~0.7MPa |
0.05 ~ 0.85 MPa |
|||||||||||
|
建议润滑用油 |
ISO VG 32 |
||||||||||||
|
容器材料 |
聚碳酸脂 |
||||||||||||
|
防护罩 |
无 |
铁 |
|||||||||||
|
排水器功能 |
差压排水 |
差压排水、自动排水 |
|||||||||||
|
阀型 |
带溢流型 |
||||||||||||
|
组件 |
过滤器 |
JAF1000-M5 |
JAF2000-01 |
JAF2000-02 |
JAF3000-02 |
JAF3000-02 |
JAF3000-02 |
JAF3000-03 |
JAF4000-03 |
JAF4000-04 |
JAF4000-06 |
JAF5000-06 |
JAF5000-10 |
|
调压阀 |
JAR1000-M5 |
JAR2000-01 |
JAR2000-02 |
JAR2500-02 |
JAR2500-02 |
JAR3000-02 |
JAR3000-03 |
JAR4000-03 |
JAR4000-04 |
JAR4000-06 |
JAR5000-06 |
JAR5000-10 |
|
|
油雾器 |
JAL1000-M5 |
JAL2000-01 |
JAL2000-02 |
JAL3000-02 |
JAL3000-02 |
JAL3000-02 |
JAL3000-03 |
JAL4000-03 |
JAL4000-04 |
JAL4000-06 |
JAL5000-06 |
JAL5000-10 |
|

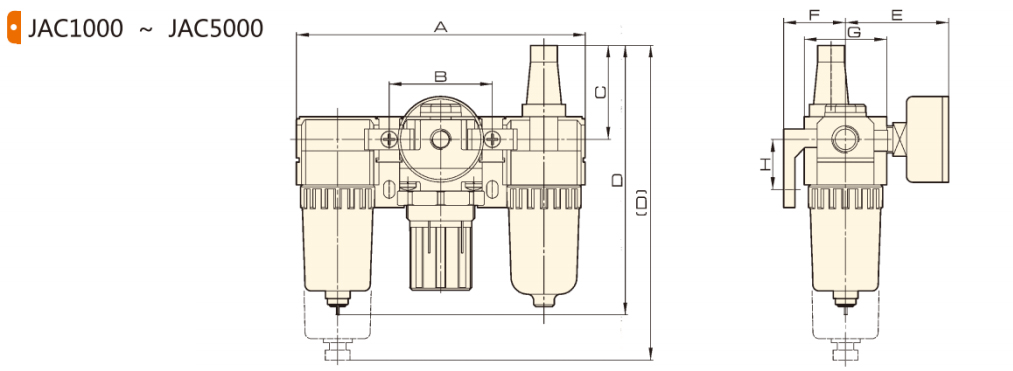

外形尺寸
尺寸表
| 型号 | 口径 | A | B | C | D | E | F | G | H |
| JAC1000 | M5 | 91 | 33 | 25.5 | 84.5 | 26 | 25 | 25 | 20 |
| JAC2000 | 1/8-1/4 | 140 | 50 | 45.5 | 130.5(152.5) | 56.8 | 30 | 40 | 24 |
| JAC2500 | 1/4-3/8 | 181 | 64 | 38 | 156.5 | 60.8 | 41 | 53 | 35 |
| JAC3000 | 1/4-3/8 | 181 | 64 | 38 | 156.5 | 60.8 | 41 | 53 | 35 |
| JAC4000 | 3/8-1/2 | 238 | 84 | 41 | 191.5 | 65.5 | 50 | 70 | 40 |
| JAC4000-06 | 3/4 | 253 | 89 | 41 | 193 | 69.5 | 50 | 70 | 40 |
| JAC5000 | 3/4-1 | 300 | 105 | 48 | 271.5 | 75.5 | 69.8 | 90 | 50 |
