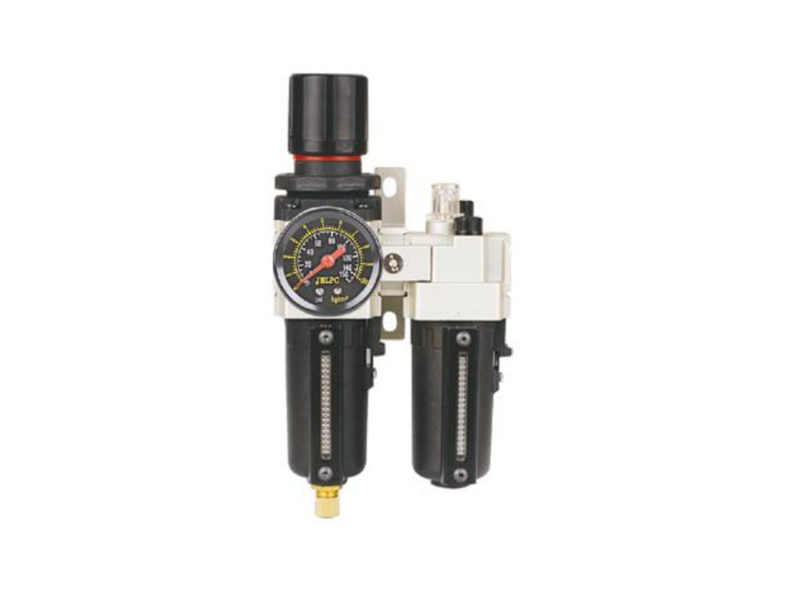

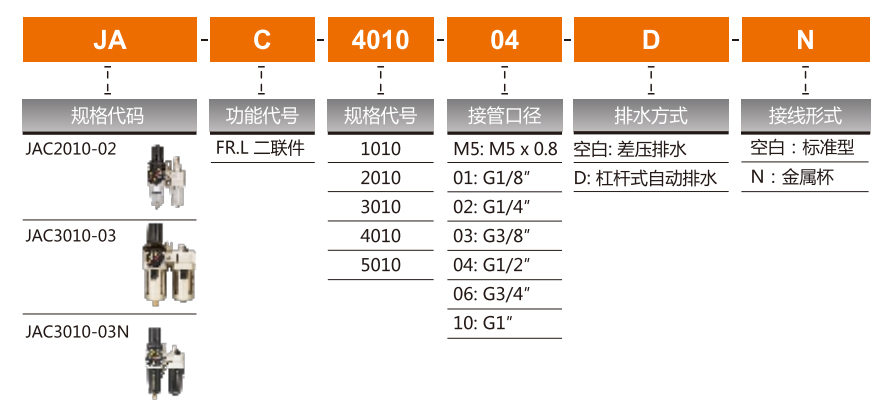

订购码

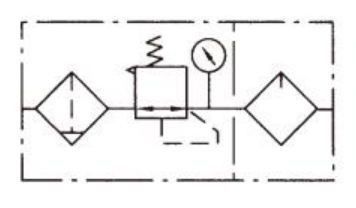

图形符号
规格参数
|
型号 |
JAC1010-M5 |
JAC2010-01 |
JAC2010-02 |
JAC3010-02 |
JAC3010-03 |
JAC4010-03 |
JAC4010-04 |
JAC4010-06 |
JAC5010-06 |
JAC5010-10 |
|
|
额定流量 |
90 |
500 |
500 |
1700 |
1700 |
3000 |
3000 |
3000 |
4000 |
4000 |
|
|
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
|
|
过滤精度 |
25 pm |
||||||||||
|
最大可调压力 |
1.0 MPa |
||||||||||
|
保证耐压力 |
1.5 MPa |
||||||||||
|
使用温度范围 |
5 〜60℃ |
||||||||||
|
调节压力范围 |
0.05~0.7MPa |
0.05~0.85MPa |
|||||||||
|
建议润滑用油 |
ISO VG 32 |
||||||||||
|
容器材料 |
聚碳酸脂 |
||||||||||
|
防护罩 |
无 |
铁 |
|||||||||
|
排水器功能 |
差压排水 |
差压排水、自动排水 |
|||||||||
|
阀型 |
带溢流型 |
||||||||||
|
组件 |
过滤调压阀 |
JAW1000-M5 |
JAW2000-01 |
JAW2000-02 |
JAW3000-02 |
JAW3000-03 |
JAW4000-03 |
JAW4000-04 |
JAW4000-06 |
JAW5000-06 |
JAW5000-10 |
|
油雾器 |
JAL1000-M5 |
JAL2000-01 |
JAL2000-02 |
JAL3000-02 |
JAL3000-03 |
JAL4000-03 |
JAL4000-04 |
JAL4000-06 |
JAL5000-06 |
JAL5000-10 |
|

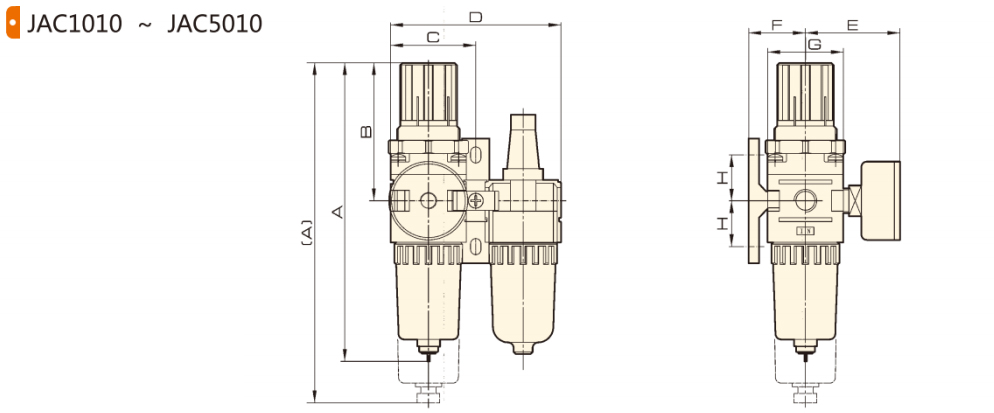

外形尺寸
尺寸表
| 型号 | 口径 | A | B | C | D | E | F | G | H |
| JAC1010 | M5 | 109.5 | 50.5 | 29 | 58 | 26 | 25 | 25 | 20 |
| JAC2010 | 1/8-1/4 | 158(180) | 73 | 45 | 90 | 56.8 | 30 | 40 | 24 |
| JAC3010 | 1/4-3/8 | 211 | 92.5 | 58.5 | 117 | 60.8 | 41 | 53 | 35 |
| JAC4010 | 3/8-1/2 | 262 | 112 | 77 | 154 | 70.5 | 50 | 70 | 40 |
| JAC4010-06 | 3/4 | 267 | 114 | 82 | 164 | 70.5 | 50 | 70 | 50 |
| JAC5010 | 3/4 -1 | 338 | 116 | 97.5 | 195 | 75.5 | 69.8 | 90 | 50 |
