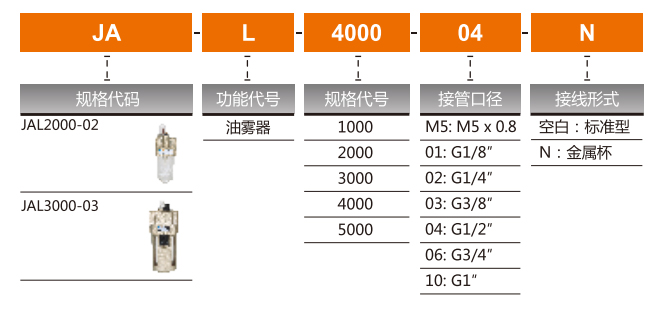

订购码

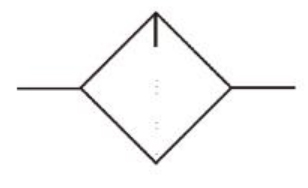

图形符号
规格参数
| 型号 | JAL1000-M5 | JAL2000-01 | JAL2000-02 | JAL3000-02 | JAL3000-03 | JAL4000-03 | JAL4000-04 | JAL4000-06 | JAL5000-06 | JAL5000-10 |
| 额定流量 | 95 | 800 | 800 | 1700 | 1700 | 5000 | 5000 | 6300 | 7000 | 7000 |
| 接管口径 | M5 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
| 最大可调压力 | 1.0 MPa | |||||||||
| 保证耐压力 | 1.5 MPa | |||||||||
| 使用温度范围 | 5~60℃ | |||||||||
| 建议润滑用油 | ISO VG 32 | |||||||||
| 容器材料 | 聚碳酸脂 | |||||||||
| 容杯 | 无 | 铁 | ||||||||

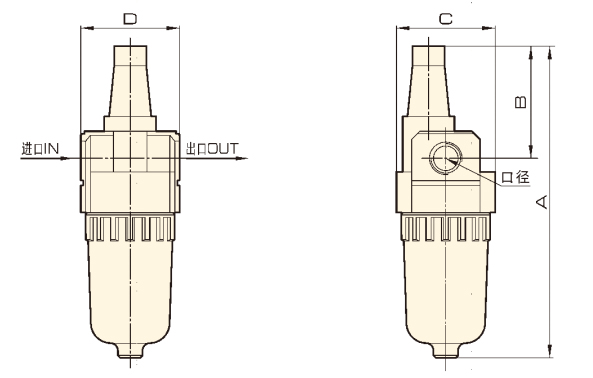

外形尺寸
尺寸表
| 型号 | 口径 | A | B | C | D |
| JAL1000 | M5 | 81.5 | 25.5 | 25 | - |
| JAL2000 | 1/8-1/4 | 126.5 | 45.5 | 40 | 40 |
| JAL3000 | 1/4-3/8 | 142 | 38 | 53 | 53 |
| JAL4000 | 3/8-1/2 | 177 | 41 | 70 | 70 |
| JAL4000-06 | 3/4 | 177 | 39 | 70 | 70 |
| JAL5000 | 3/4-1 | 254 | 45 | 90 | 90 |
