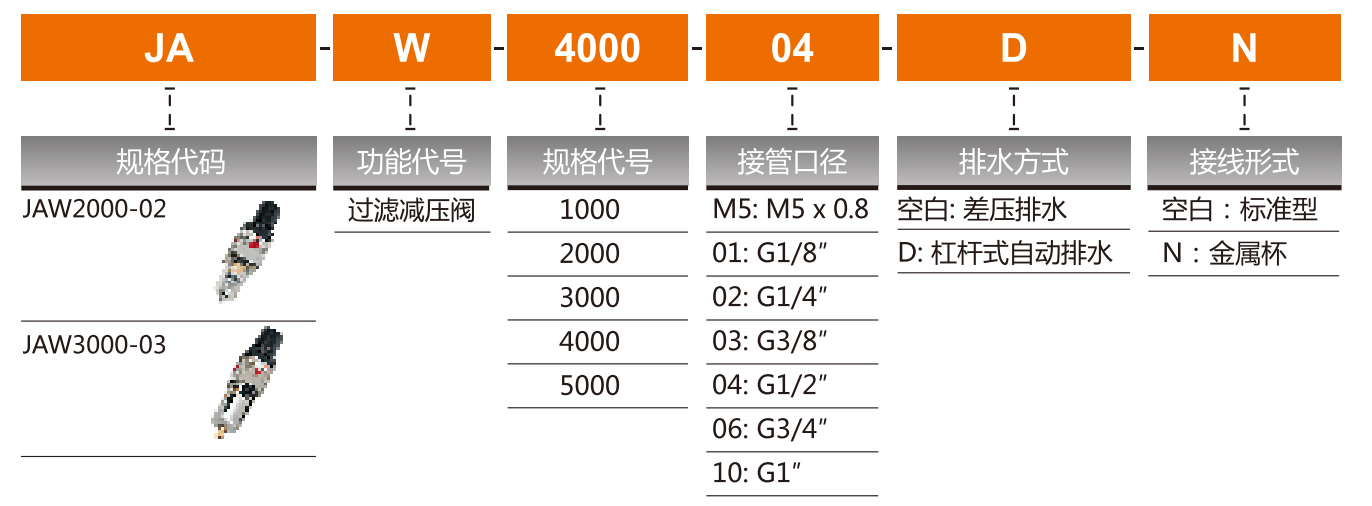

订购码

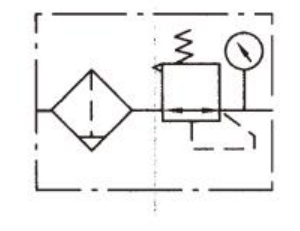

图形符号
规格参数
|
型号 |
JAW1000-M5 |
JAW2000-01 |
JAW2000-02 |
JAW3000-02 |
JAW3000-03 |
JAW4000-03 |
JAW4000-04 |
JAW4000-06 |
JAW5000-06 |
JAW5000-10 |
|
额定流量 |
100 |
550 |
550 |
2000 |
2000 |
4000 |
4000 |
4500 |
5500 |
5500 |
|
接管口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
|
过滤精度 |
25μm |
|||||||||
|
最大可调压力 |
1.0 MPa |
|||||||||
|
保证耐压力 |
1.5 MPa |
|||||||||
|
使用温度范围 |
5~60°C |
|||||||||
|
调节压力范围 |
0.05 〜0.7 MPa |
0.05 ~ 0.85 MPa |
||||||||
|
容器材料 |
聚碳酸脂 |
|||||||||
|
容杯 |
无 |
铁 |
||||||||
|
排水器功能 |
差压排水 |
差压排水、自动排水 |
||||||||
|
阀型 |
带溢流型 |
|||||||||

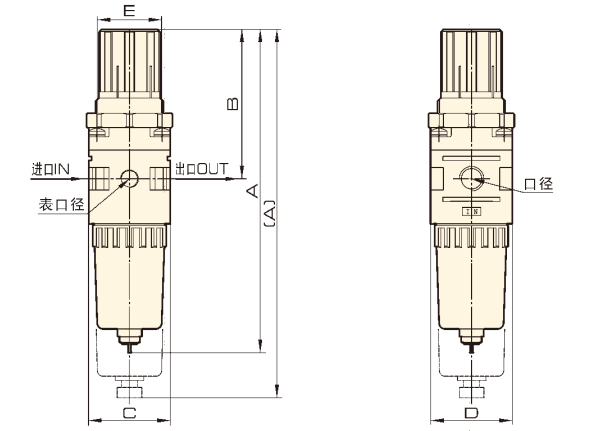

外形尺寸
尺寸表
| 型号 | 口径 | A | B | C | D | E |
| JAW1000 | M5 | 109.5 | 50.5 | 25 | 28 | 28 |
| JAW2000 | 1/8-1/4 | 158(180) | 73 | 40 | 40 | 34 |
| JAW3000 | 1/4-3/8 | 211 | 92.5 | 53 | 53 | 40 |
| JAW4000 | 3/8-1/2 | 262 | 112 | 70 | 70 | 54 |
| JAW4000-06 | 3/4 | 267 | 114 | 70 | 70 | 54 |
| JAW5000 | 3/4-1 | 338 | 116 | 90 | 90 | 54 |
