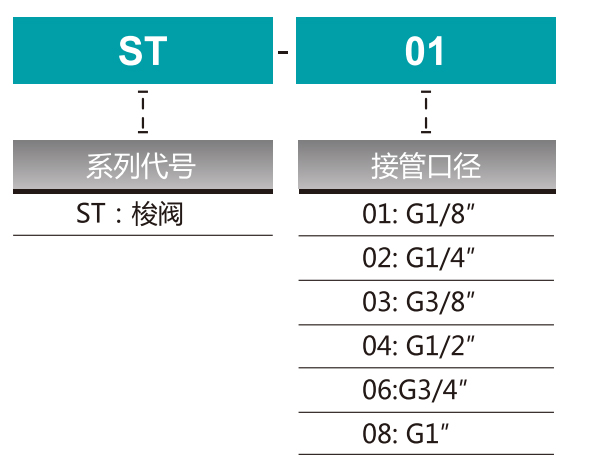

订购码

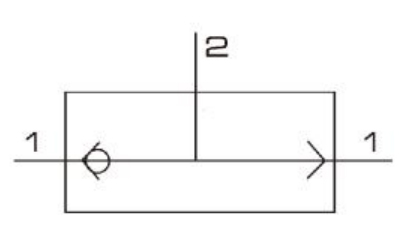

图形符号
规格参数
| 型号 | ST-01 | ST-02 | ST-03 | ST-04 | ST-06 | ST-08 |
| 工作介质 | 空气 | |||||
| 有效截面积 | G1/8” | G1/4” | G3/8” | G1/2” | G3/4” | G1” |
| 接管口径 | 7.5 mm² | 21mm² | 40mm² | 60 mm² | 110 mm² | 190mm² |
| 使用压力范围 | 0～1.0MPa | |||||
| 使用温度范围 | -20～70℃ | |||||

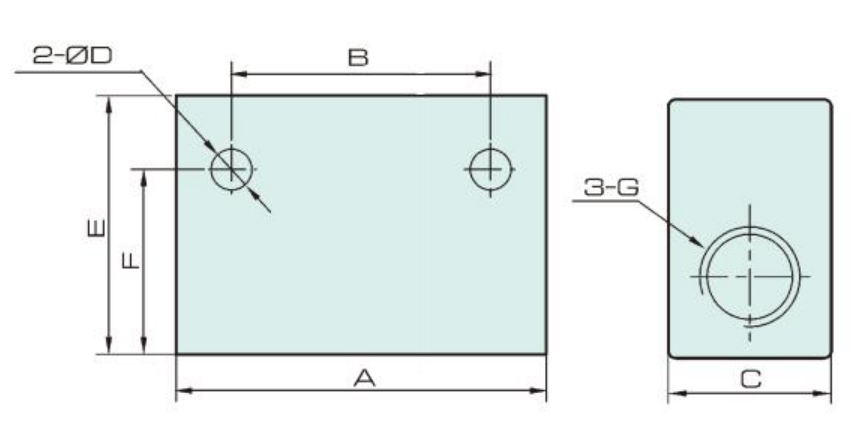

外形尺寸
尺寸表
|
型号/符号 |
A | B | C | D | E | F | G |
|
ST-01 |
40 |
24 |
16 |
4.3 |
25 |
20.5 |
G1/8” |
|
ST-02 |
50 |
35 |
22 |
5.5 |
35 |
25 |
G1/4” |
|
ST-03 |
70 |
48 |
35 |
7 |
50 |
42 |
G3/8” |
|
ST-04 |
70 |
48 |
35 |
7 |
50 |
42 |
G1/2” |
|
ST-06 |
110 |
72 |
40 |
7 |
70 |
58 |
G3/4” |
|
ST-08 |
110 |
72 |
40 |
7 |
70 |
58 |
G1” |
