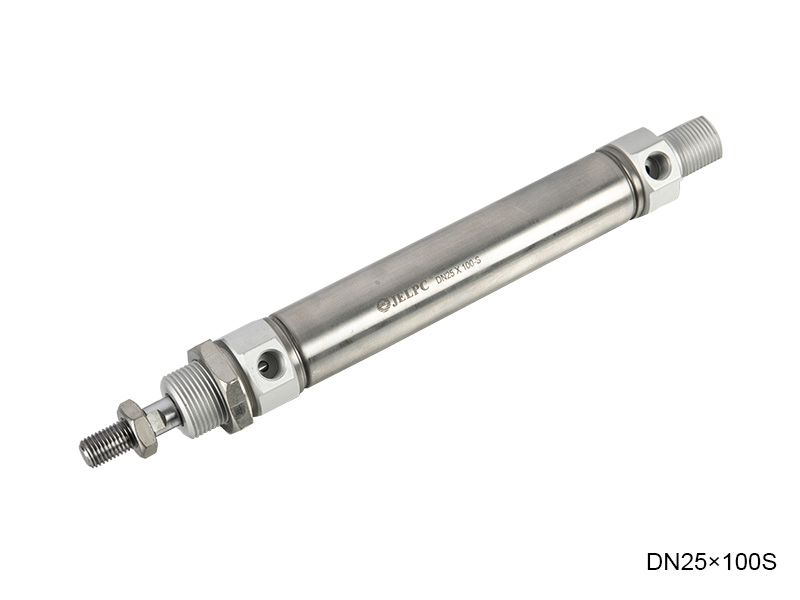

DN系列不锈钢迷你缸（符合ISO6432标准）

性能特点：
1.提升了产品面对各种应用及环境的适应性，改采用精密抛光活塞杆，更加提升产品质量感与前防尘圈使用寿命。
2.调整结构至最佳稳定状态，并提升了生产效率。
3.配合企业颜色规划及新型铆合结构设计，不锈钢系列气缸缸筒铆合整合为半圆槽型铆合方式，外型更加统一美观。
4.采用嵌入式防撞垫片，加大活塞防撞受压面积。

联系我们 PDF下载

产品参数
产品尺寸

内部结构图

零件表

编号	名称	编号	名称
1	活塞杆	9	O形圈
2	六角螺母	10	活塞密封圈
3	轴心密封圈	11	耐磨环
4	六角螺母	12	磁铁
5	DU干轴承	13	活塞
6	前盖	14	内六角圆栓头螺钉
7	防撞垫	15	后盖
8	缸筒

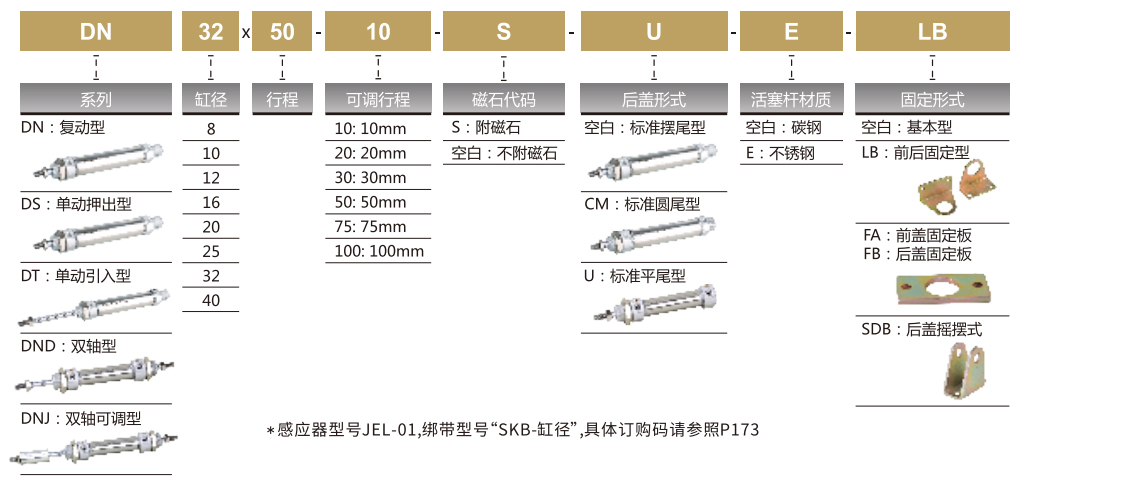

订购码

规格参数

内径(mm)	08	10	12	16	20	25	32	40
动作形式	复动型或单动型
工作介质	空气
固定型式	基本型、LB型、FA型、FB型、SDB型
使用压力范围	0.1 〜1.0mpa
保证耐压力	1.5 MPa
使用温度范围	-20〜80°C
使用速度范围	50〜800mm/s
缓冲型式	垫片缓冲
接管口径	M5x0.8			G1/8”

行程

内径		标准行程	最大行程
Dn	8	15 20 25 30 40 50 60 75 80 100 125 150	150
	10	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	200
	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250	250
DN/DSN	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
DND/DNJ	8	15 20 25 30 40 50 60 75 80 100	100
	10	15 20 25 30 40 50 60 75 80 100	100
	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	250
DND/DNJ DSND/DSNJ	16/20/25	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
DND/DNJ DSND/DSNJ	32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
DS/DT	8/10/12	15 20 25 30 40 50	50
	16	15 20 25 30 40 50 60 75 80 100	100
	20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150	150

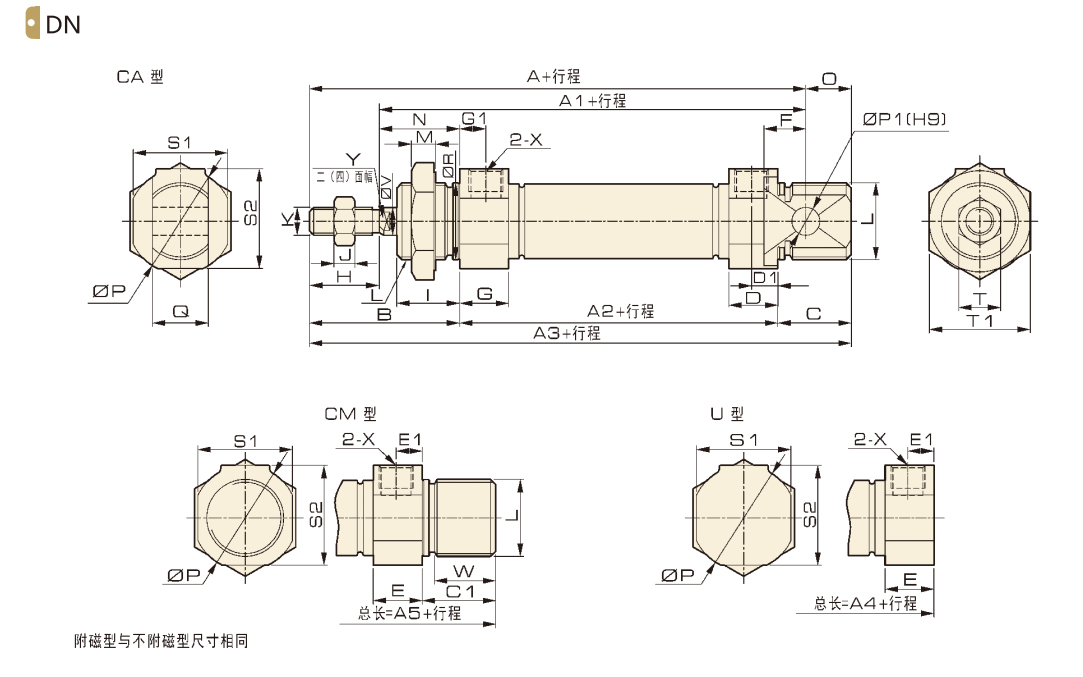

外形尺寸

尺寸表

缸径/符号	A	A1	A2	A3	A4	A5	B	C	C1	D	D1	E	E1	F	G	G1	H	I
8	76	64	46	86	74	86	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12
10	76	64	46	86	74	86	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12
12	91	74	50	105	88	105	38	17	17	10	6	10	6	9	10	6	16	17
16	98	82	55	111	92	111	37	19	19	10.5	6	10.5	6	9	10.5	6	16	16
20	115	95	64	128	107	128	43	21	21	14	7.5	14	7.5	12	14	7.5	20	18
25	126	104	66	137	116	137	50	21	21	15	8	15	8	12	15	8	22	22
32	135	113	72	147	120	132	48	27	12	17	8.5	17	8.5	15	17	8.5	22	18
40	138	115	72	150	123	136	51	27	14	16	8	16	8	15	16	8	23	20

缸径/符号	J	K	L	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
8 10	6	M4×0.7	M12×1.25	6	16	10	17	4	8	12	15	15	7	17	M5×0.8	4	9.3	-
	6	M4×0.7	M12×1.25	6	16	10	17	4	8	12	15	15	7	17	M5×0.8	4	9.3	-
12	5	M6×1	M16×1.5	6	22	14	21	6	12	16	19	19	10	24	M5×0.8	6	14	5
16	5	M6×1	M16×1.5	6	21	13	21	6	12	16	19	19	10	24	M5×0.8	6	15.5	5
20	6	M8×1.25	M22×1.5	7	23	13	30	8	16	22	27	28.5	14	29	G1/8	8	17.5	6
25	6	M10×1.25	M22×1.5	7	28	11	30	8	16	22	27	28.5	17	29	G1/8	10	17.5	8
32	6	M10×1.25	M27×2	9	26	12	38	10	20	27	35	36.5	17	36	G1/8	12	8	10
40	8	M14×1.5	M33×2	9	28	12	45	10	20	33	42	43.5	22	45	G1/4	16	10	14

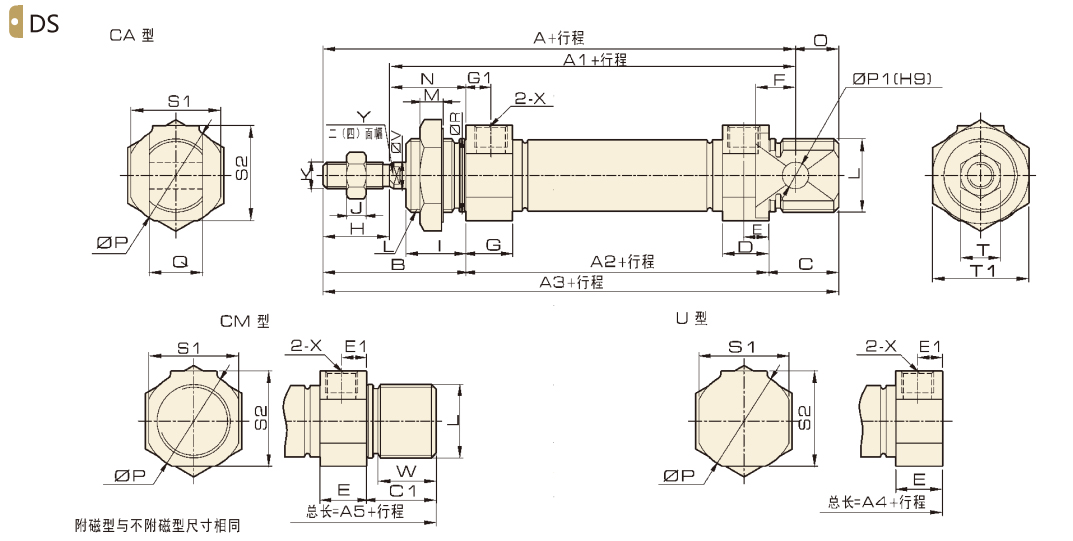

外形尺寸

尺寸表

符号	A			A1			A2			A3			A4			A5
缸径/行程	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150
8	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
10	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
12	116	-	-	99	-	-	75	-	-	130	-	-	113	-	-	130	-	-
16	123	148	-	107	132	-	80	105	-	136	161	-	117	142	-	136	161	-
20	140	165	190	120	145	170	89	114	139	153	178	203	132	157	182	153	178	203
25	151	176	201	129	154	179	91	116	141	162	187	212	141	166	191	162	187	212
32	160	185	210	138	163	188	97	122	147	172	197	222	145	170	195	157	182	207
40	163	188	213	140	165	190	97	122	147	175	200	225	148	173	198	161	186	211

缸径/符号	B	C	C1	D	D1	E	E1	F	G	G1	H	I	J	K	L
8	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
10	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
12	38	17	17	10	6	10	6	9	10	6	16	17	5	m6xl	M16x1.5
16	37	19	19	10.5	6	10.5	6	9	10.5	6	16	16	5	m6xl	M16x1.5
20	43	21	21	14	7.5	14	7.5	9	14	7.5	20	18	6	M8x1.25	M22x1.5
25	50	21	21	15	8	15	8	12	15	8	22	22	6	M10x1.25	M22x1.5
32	48	27	12	17	8.5	17	8.5	15	17	8.5	22	18	6	M10x1.25	M27x2
40	51	27	14	16	8	16	8	15	16	8	23	20	8	M14x1.5	M33x2

缸径/符号	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
8	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3
10	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3	-
12	6	22	14	21	6	12	16	19	19	10	24	M5x0.8	6	14	5
16	6	21	13	21	6	12	16	19	19	10	24	M5x0.8	6	15.5	5
20	7	23	13	30	8	16	22	27	28.5	14	29	G1/8	8	17.5	6
25	7	28	11	30	8	16	22	27	28.5	17	29	G1/8	10	17.5	8
32	9	26	12	38	10	20	27	35	36.5	17	36	G1/8	12	8	10
40	9	28	12	45	10	20	33	42	43.5	22	45	G1/4	16	10	14

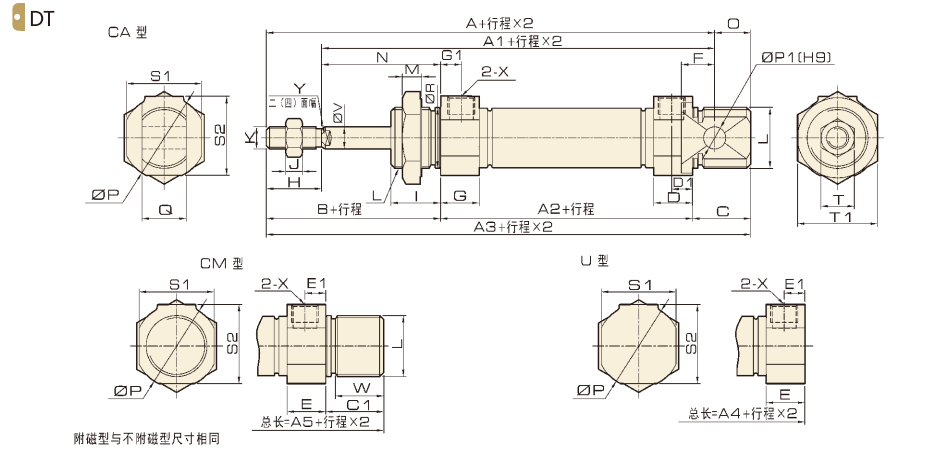

外形尺寸

尺寸表

符号	A			A11			A2			A3			A4			A5
缸径/行程	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150
8	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
10	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
12	116	-	-	99	-	-	75	-	-	130	-	-	113	-	-	130	-	-
16	123	148	-	107	132	-	80	105	-	136	161	-	117	142	-	136	161	-
20	140	165	190	120	145	170	89	114	139	153	178	203	132	157	182	153	178	203
25	151	176	201	129	154	179	91	116	141	162	187	212	141	166	191	162	187	212
32	160	185	210	138	163	188	97	122	147	172	197	222	145	170	195	157	182	207
40	163	188	213	140	165	190	97	122	147	175	200	225	148	173	198	161	186	211

缸径/符号	B	C	C1	D	D1	E	E1	F	G	G1	H	I	J	K	L
8	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
10	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
12	38	17	17	10	6	10	6	9	10	6	16	17	5	M6x1	M16x1.5
16	37	19	19	10.5	6	10.5	6	9	10.5	6	16	16	5	M6x1	M16x1.5
20	43	21	21	14	7.5	14	7.5	9	14	7.5	20	18	6	M8x125	M22x1.5
25	50	21	21	15	8	15	8	12	15	8	22	22	6	M10x1.25	M22x1.5
32	48	27	12	17	8.5	17	8.5	15	17	8.5	22	18	6	M10x1.25	M27x2
40	51	27	14	16	8	16	8	15	16	8	23	20	8	M14x1.5	M33x2

缸径/符号	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
8	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3
10	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3	-
12	6	22	14	21	6	12	16	19	19	10	24	M5x0.8	6	14	5
16	6	21	13	21	6	12	16	19	19	10	24	M5x0.8	6	15.5	5
20	7	23	13	30	8	16	22	27	28.5	14	29	Gl/8	8	17.5	6
25	7	28	11	30	8	16	22	27	28.5	17	29	GL/8	10	17.5	8
32	9	26	12	38	10	20	27	35	36.5	17	36	GL/8	12	8	10
40	9	28	12	45	10	20	33	42	43.5	22	45	GL/4	16	10	14

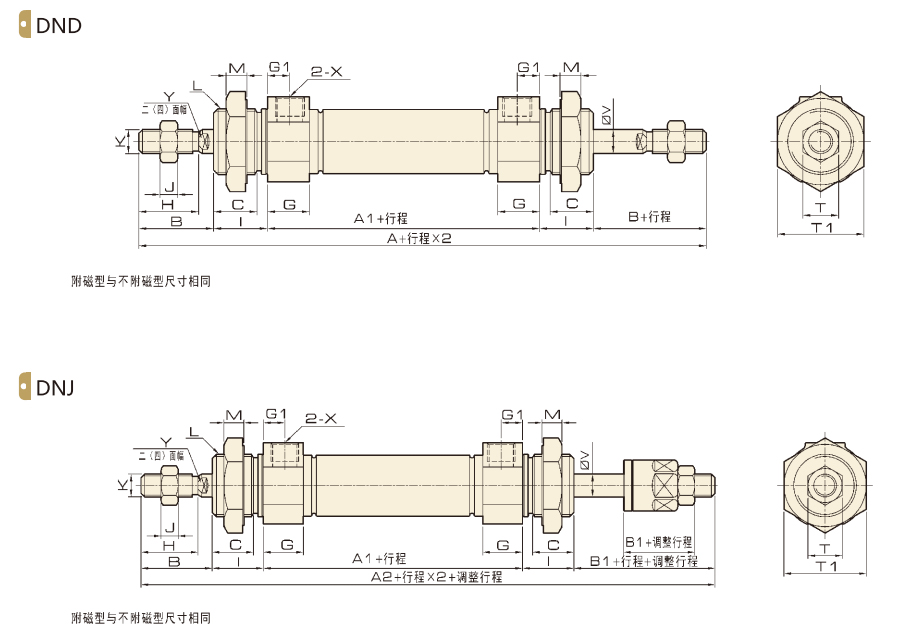

外形尺寸

尺寸表

缸径/符号	A	A1	A2	B	B1	C	D	G	G1	H	I	J	K	L	M	T	T1	V	X
8	102	46	100.5	16	14.5	9.3	-	10	5.5	12	12	6	M4x0.7	M12x1.25	6	7	17	4	M5x0.8
10	102	46	100.5	16	14.5	9.3	-	10	5.5	12	12	6	M4x0.7	M12x1.25	6	7	17	4	M5x0.8
12	126	50	126	21	21	14	5	10	6	16	17	5	M6x1	M16x1.5	6	10	24	6	M5x0.8
16	129	55	129	21	21	13	5	10.5	6	16	16	5	M6x1	M16x1.5	6	10	24	6	M5x0.8
20	150	64	150	27	25	14.5	6	14	7.5	20	18	6	M8x1.25	M22x1.5	7	14	29	8	G1/8
25	166	66	165	28	27	18.5	8	15	8	22	22	6	M10x1.25	M22x1.5	7	17	29	10	G1/8
32	168	72	165	30	27	14	10	17	8.5	22	18	6	M10x1.25	M27x2	9	17	36	12	G1/8
40	174	72	172	31	29	16	14	16	8	23	20	8	M14x1.5	M33x2	9	22	45	16	G11/4
