DSN系列不锈钢迷你缸（符合ISO6432标准）

性能特点:
1.提升了产品面对各种应用及环境的适应性，改采用精密抛光活塞杆，更加提升产品质量感与前防尘圈使用寿命。
2.调整结构至最佳稳定状态，并提升了生产效率。
3.配合企业颜色规划及新型铆合结构设计，不锈钢系列气缸缸筒铆合整合为半圆槽型铆合方式，外型更加统一美观。
4.气缸缓冲结构加工工艺改变，确保缓冲功能稳定实现。
5.改善缓冲可微调范围，使客户更容易调节缓冲节流速度。

联系我们 PDF下载

产品参数
产品尺寸

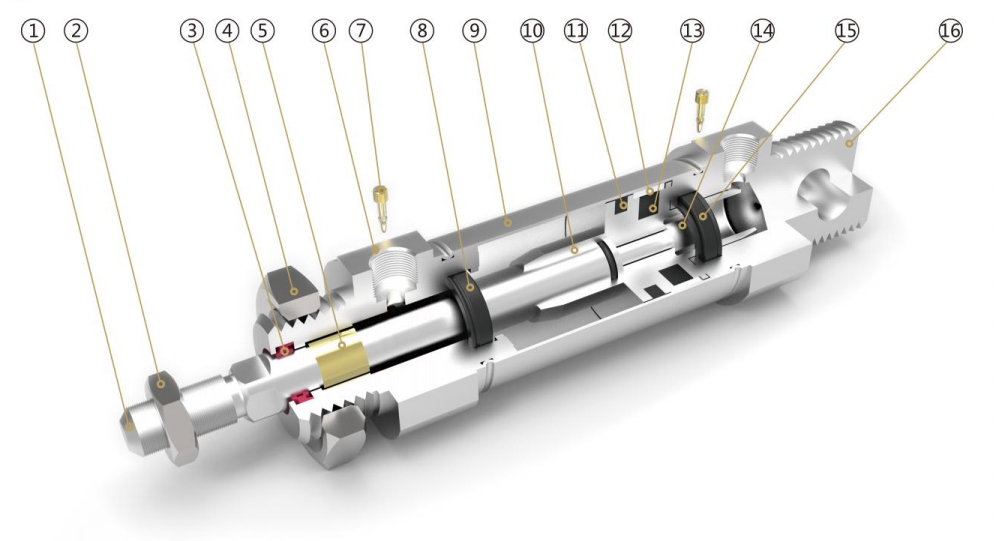

内部结构图

零件表

编号	名称	编号	名称
1	活塞杆	9	缸筒
2	六角螺母	10	活塞
3	轴心密封圈	11	活塞密封圈
4	六角螺母	12	耐磨环
5	DU干轴承	13	磁铁
6	前盖	14	内六角圆栓头螺钉
7	节流针	15	缓冲密封圈
8	缓冲密封圈	16	后盖

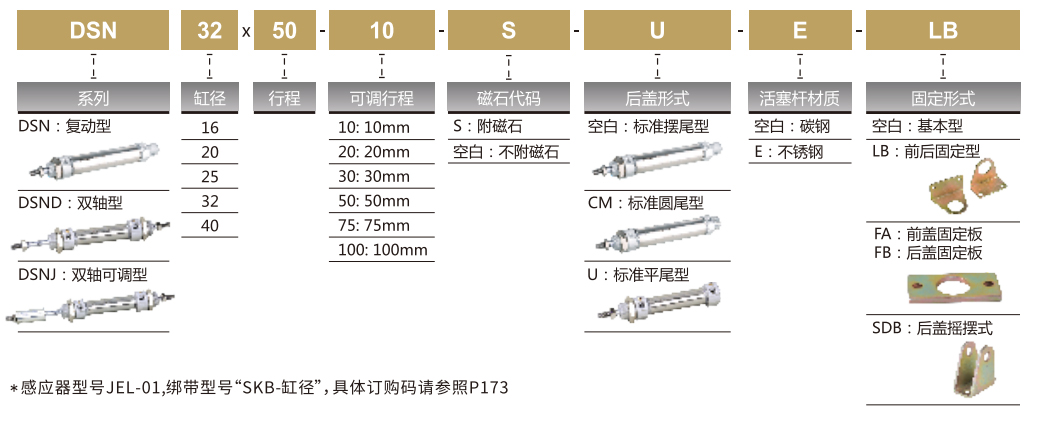

订购码

规格参数

内径(mm)	16	20	25	32	40
动作形式	复动型
工作介质	空气
固定型式	基本型、LB型、FA型、FB型、SDB型
使用压力范围	0.1 〜1.0mpa
保证耐压力	1.5 MPa
使用温度范围	-20 〜80℃
使用速度范围	50-800mm/s
缓冲型式	可调气缓冲
接管口径	M5x0.8	G1/8”

行程

内径		标准行程	最大行程
DSN	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
DSND/DSNJ	16/20/25	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
DSND/DSNJ	32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300

外形尺寸

尺寸表

缸径/符号	A	A1	A2	A3	A4	A5	B	C	C1	D	D1	D2	E	E1	E2	F	G	G1	G2	H	I
16	98	82	55	111	92	111	37	19	19	10.5	6	7	10.5	6	7	9	10.5	6	7	16	16
20	115	95	64	128	107	128	43	21	21	14	7.5	10	14	7.5	10	9	14	7.5	10	20	18
25	126	104	66	137	116	137	50	21	21	15	8	10.5	15	8	10.5	12	15	8	10.5	22	22
32	135	113	72	147	120	132	48	27	12	17	8.5	12	17	8.5	12	15	17	8.5	12	22	18
40	138	115	72	150	123	136	51	27	14	16	8	11.5	16	8	11.5	15	16	8	11.5	23	20

缸径/符号	J	K	L	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
16	5	m6xl	m16xl.5	6	21	13	21	6	12	16	19	19	10	24	M5x0.8	6	15.5	5
20	6	M8xl.25	M22XL.5	7	23	13	30	8	16	22	27	28.5	14	29	G1/8	8	17.5	6
25	6	M10XL.25	M22XL.5	7	28	11	30	8	16	22	27	28.5	17	29	G1/8	10	17.5	8
32	6	M10XL.25	M27x2	9	26	12	38	10	20	27	35	36.5	17	36	G1/8	12	8	10
40	8	M14xl.5	M33x2	9	28	12	45	10	20	33	42	43.5	22	45	G1/4	16	10	14

外形尺寸

尺寸表

缸径/符号	A	A1	A2	B	B1	C	D	G	G1	G2	H	I	J	K	L	M	T	T1	V	X
16	129	55	129	21	21	13	5	10.5	6	7	16	16	5	M6x1	M16x1.5	6	10	24	6	M5x0.8
20	150	64	150	27	25	14.5	6	14	7.5	10	20	18	6	M8x1.25	M22x1.5	7	14	29	8	G1/8
25	166	66	165	28	27	18.5	8	15	8	10.5	22	22	6	M10x1.25	M22x1.5	7	17	29	10	G1/8
32	168	72	165	30	27	14	10	17	8.5	12	22	18	6	M10x1.25	M27x2	9	17	36	12	G1/8
40	174	72	172	31	29	16	14	16	8	11.5	23	20	8	M14x1.5	M33x2	9	22	45	16	G1/4

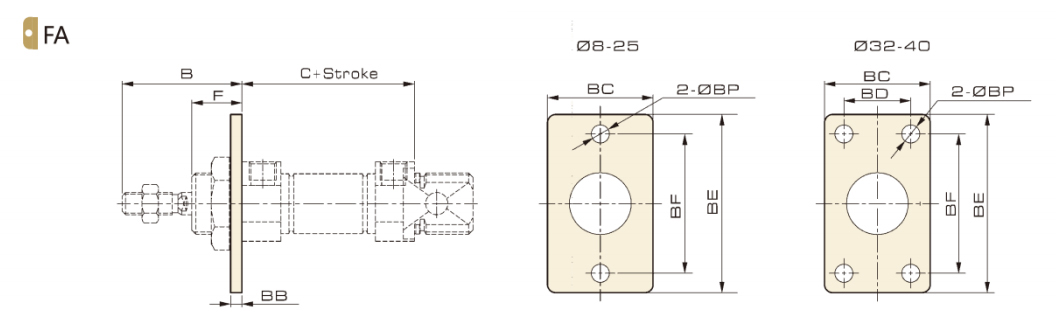

外形尺寸

尺寸表

符号	B	(DN、DSN系列)	C(DS/DT系列)			BB	BC	BD	BE	BF	BP	F
缸径/行程	B	(DN、DSN系列)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
8	28	46	71	-	-	3	22		40	30	4.5	12
10	28	46	71	-	-	3	22		40	30	4.5	12
12	38	50	75	-	-	4	30		52	40	5.5	17
16	37	55	80	105	-	4	30		52	40	5.5	16
20	43	64	89	114	139	5	40		66	50	6.6	16
25	50	66	91	116	141	5	40		66	50	6.6	22
32	48	72	97	122	147	5	45	20	80	60	7	18
40	51	72	97	122	147	5	50	30	100	80	9	20

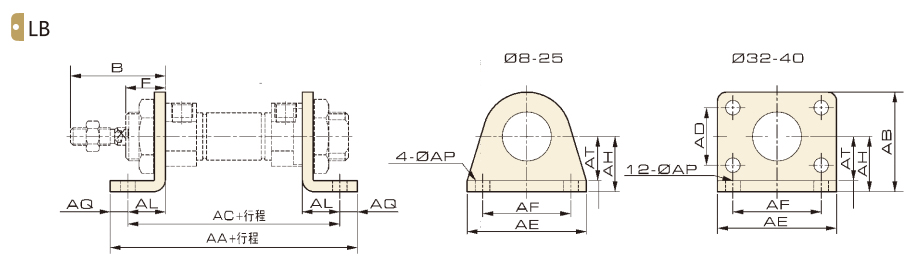

外形尺寸

尺寸表

符号	B	AA(DN、DSN系列)	AA(DS/DT系列)			AB	AC(DN、DSN系列)	AC(DS/DT系列)			AD	AE	AF	AH	AL	AP	AQ	AT	F
缸径/行程	B	AA(DN、DSN系列)	0-50	50-100	100-150	AB	AC(DN、DSN系列)	0-50	50-100	100-150	AD	AE	AF	AH	AL	AP	AQ	AT	F
8	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
10	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
12	38	90	115	-	-	-	78	103	-	-	-	42	32	20	14	5.5	6	4	17
16	37	95	120	145	-	-	83	108	133	-	-	42	32	20	14	5.5	6	4	16
20	43	114	139	164	189	-	98	123	148	173	-	54	40	25	17	6.6	8	5	16
25	50	116	141	166	191	-	100	125	150	175	-	54	40	25	17	6.6	8	5	22
32	48	118	143	168	193	49	104	129	154	179	28	66	52	28	16	7	7	5	18
40	51	132	157	182	207	58	112	137	162	187	30	80	60	33	20	9	10	5	20

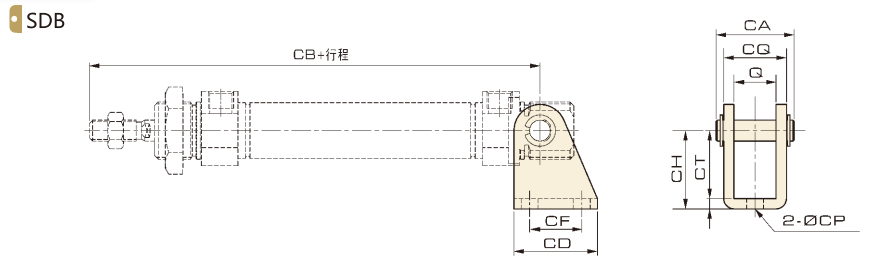

外形尺寸

尺寸表

符号	D	Q	CA	CB（MAL系列）	CB （MSAL/MTAL（MTAL）			CD	CF	Ch	CT	CP	CQ
缸径/行程	D	Q	CA	CB（MAL系列）	0-50	50-100	100-150	CD	CF	Ch	CT	CP	CQ
8	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
10	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
12	13	12.1	23.3	91	116	-	-	25	15	27	3	5.5	18.1
16	13	12.1	23.3	98	123	148	-	25	15	27	3	5.5	18.1
20	16	16.1	30	115	140	165	190	32	20	30	4	6.5	24.1
25	16	16.1	30	126	151	176	201	32	20	30	4	6.5	24.1
32	19.5	20.1	34.6	135	160	185	210	41	24	35	4	9	28.1
40	26	20.1	36.6	138	163	188	213	52	30	40	5	9	30.1

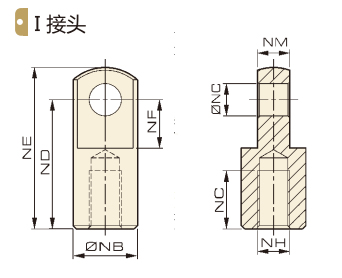

外形尺寸

尺寸表

型号	NB	NC	ND	NE	nf	ng	NH	NM	缸径	8	10	12	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	接头配套表	√	√
F-M06100I	12	5	21	28	8.5	8	M6x1	6				√	√
F-M08125I	16	8	30	40	11	15	M8x1.25	8						√
F-M10125I	20	10	40	52	15	18	M10x1.25	10							√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12
F-M14150I	28	14	56	72	28	21	M14x1.5	14									√

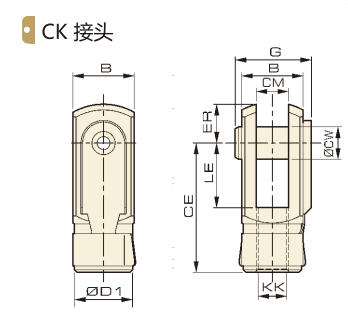

外形尺寸

尺寸表

型号	KK	B	CE	CM	CR	CW	D1	G	LE
F-M04070CK	M4x0.7	8	16	4	21	4	8	11	8	DSN8，DSN10
F-M06100CK	M6x1	12	24	6	31	6	10	16	12	DSN12，DSN16
F-M08125CK	M8x1.25	16	32	8	42	8	14	20	16	DSN20
F-M10125CK	M10x1.25	20	40	10	52	10	18	25.5	20	DSN25，DSN32
F-M12125CK	M12x1.25	24	48	12	62	12	20	29.5	24
F-M14150CK	M14x1.5	27	56	14	72	14	24	29.5	28	DSN40
F-M16150CK	M16x1.5	32	64	16	83	16	26	38.5	32
F-M20150CK	M20x1.5	40	80	20	105	20	34	47	40
