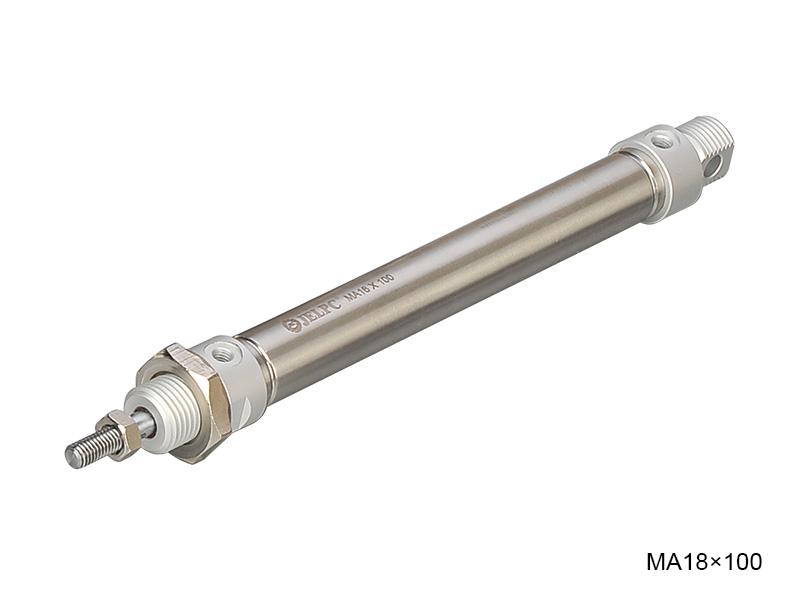

MA系列不锈钢迷你缸

MA系列不锈钢迷你缸

性能特点：
1.提升了产品面对各种应用及环境的适应性，改采用精密抛光活塞杆，更加提升产品质量感与前防尘圈使用寿命。
2.调整结构至最佳稳定状态，并提升了生产效率。
3.配合企业颜色规划及新型铆合结构设计，不锈钢系列气缸缸筒铆合整合为半圆槽型铆合方式，外型更加统一美观。
4.采用嵌入式防撞垫片，加大活塞防撞受压面积。

联系我们 PDF下载

产品参数
产品尺寸

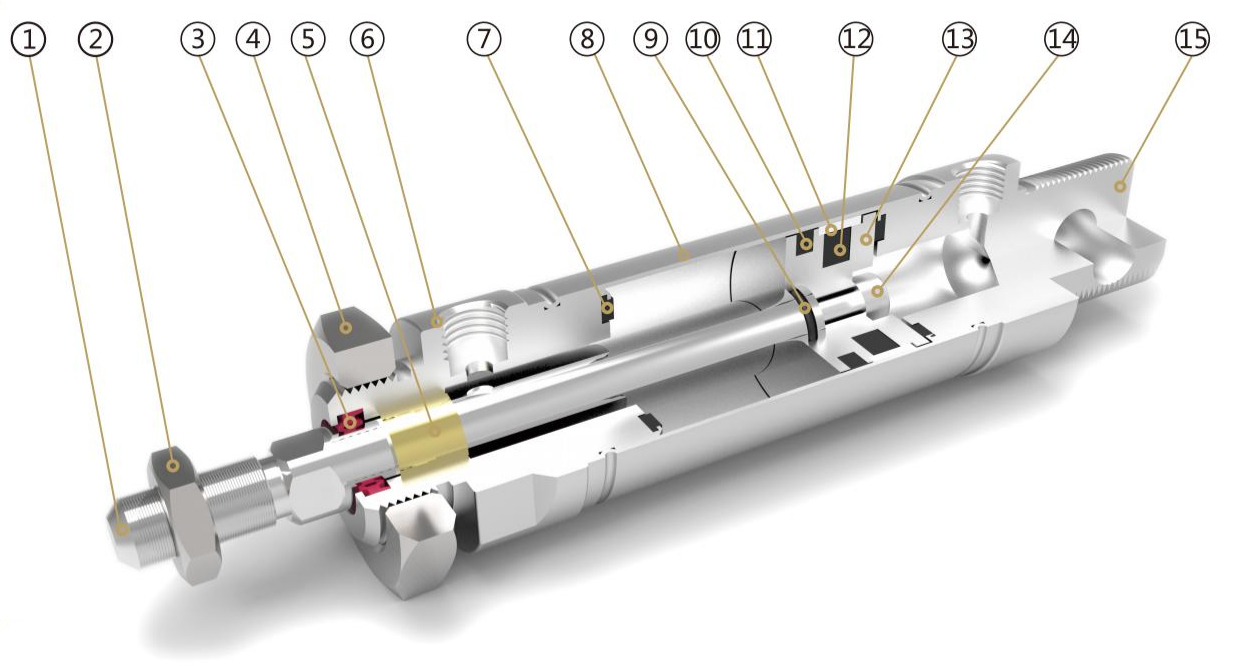

内部结构图

零件表

编号	名称	编号	名称
1	活塞杆	9	O形圈
2	六角螺母	10	活塞密封圈
3	轴心密封圈	11	耐磨环
4	六角螺母	12	磁铁
5	DU干轴承	13	活塞
6	前盖	14	内六角圆栓头螺钉
7	防撞垫	15	后盖
8	缸筒

订购码

规格参数

内径(mm)	12	16	20	25	32	40
动作形式	复动型或单动型
工作介质	空气
固定型式	基本型、LB型、FA型、FB型、SDB 型
使用压力范围	0.1～1.0MPa
保证耐压力	1.5 MPa
使用温度范围	-20～80℃
使用速度范围	50～800mm/s
缓冲型式	垫片缓冲
接管口径	M5×0.8		G1/8”

行程

内径		标准行程	最大行程
MA	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250	200
MA/MAC	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
MAD/MAJ	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250	250
MAD/MAJ MACD/MACJ	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
MSA/MTA	12	15 20 25 30 40 50	50
	16	15 20 25 30 40 50 60 75 80 100	100
	25/32/40	15 20 25 30 40 50 60 75 80 100 125 150	150

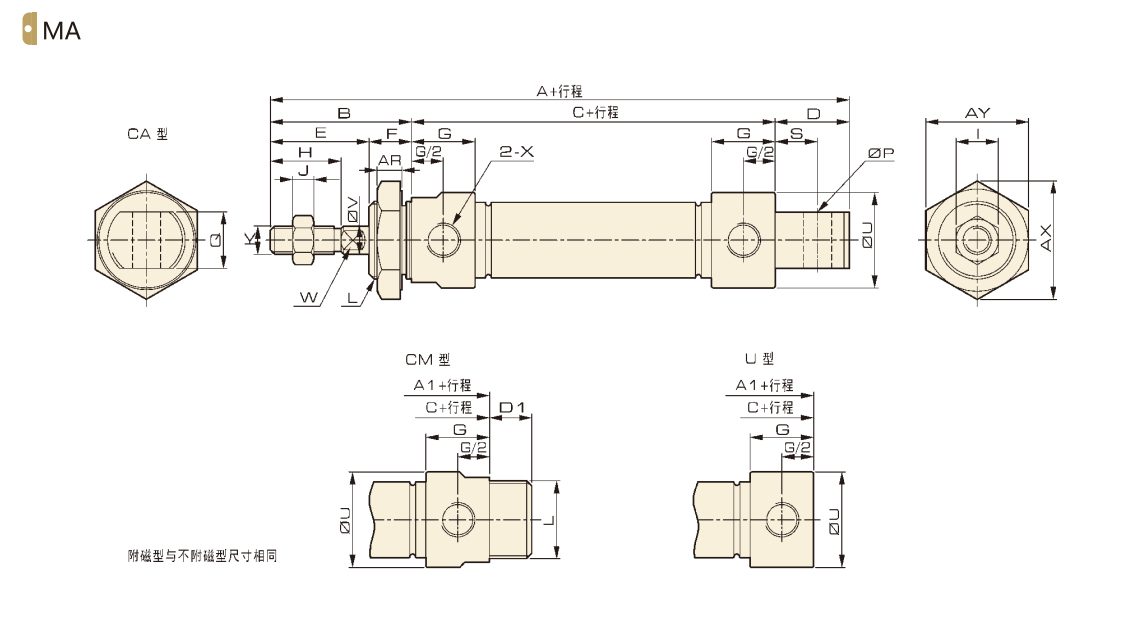

外形尺寸

尺寸表

缸径/符号	A	A1	B	C		D		D1		E		F		G		H	I		J		K
12	113	97	38	59		16		12		22		16		12		16	10		5		M6×1
16	114	98	38	60		16		12		22		16		12		16	10		5		M6×1
20	137	116	40	76		21		12		28		12		18		20	12		6		M8×1.25
25	141	120	44	76		21		14		30		14		16		22	17		6		M10×1.25
32	147	120	44	76		27		14		30		14		16		22	17		6		M10×1.25
40	150	123	46	77		27		14		32		14		16.7		24	19		7		M12×1.25

缸径/符号	L		P		Q		S		U		V		W		X			AR		AX		AY
12	M16×1.5		6		12		9.5		21		6		5		M5×0.8			6		27.8		24
16	M16×1.5		6		12		9		21		6		5		M5×0.8			6		27.8		24
20	M22×1.5		8		16		12		27		8		6		G1/8			7		33.5		29
25	M22×1.5		8		16		12		30		10		8		G1/8			7		33.5		29
32	M24×2		10		16		15		35		12		10		G1/8			9		37		32
40	M30×2		12		20		15		42		16		14		G1/8			9		46		40

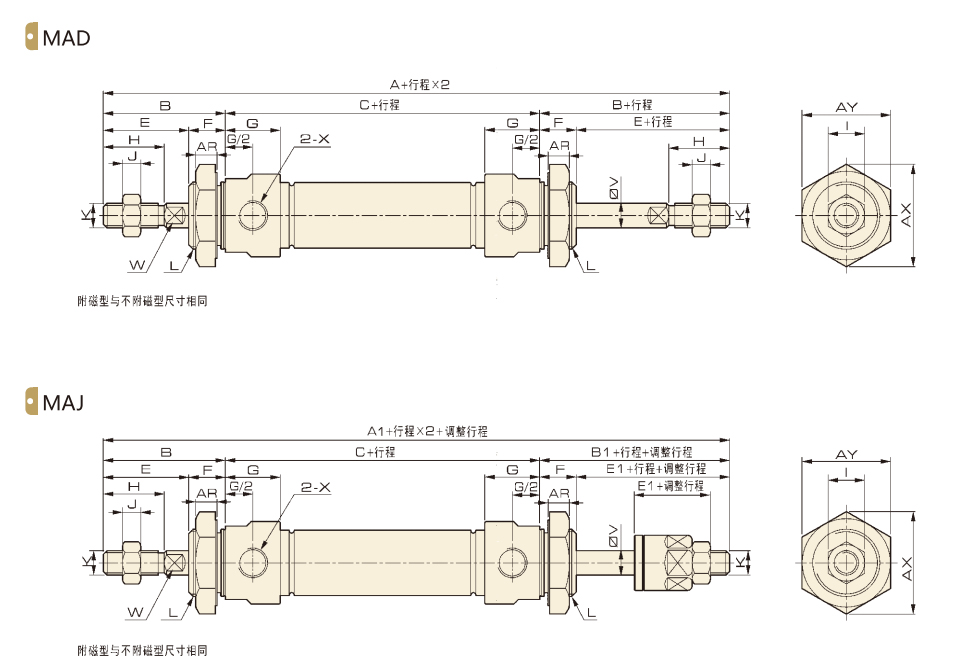

外形尺寸

方面

符号	A					A1					B		C						D		D1	E		F		G
缸径/行程	0 - 50	50-100		100-150		0-50	50-100		100-150				0-50		50-100		100-150
12	138	-		-		122	-		-		38		84		-		-		16		12	22		16		12
16	139	164		-		123	148		-		38		85		110		-		16		12	22		16		12
20	162	187		212		141	166		191		40		101		126		151		21		12	28		12		18
25	166	191		216		145	170		195		44		101		126		151		21		14	30		14		16
32	172	197		222		145	170		195		44		101		126		151		27		14	30		14		16
40	175	200		225		148	173		198		46		102		127		152		27		14	32		14		16.7

缸径/行程	H	I	J		K			L		P		Q		S		U		V	W	X			AR		AX	AY
12	16	10	5		M6×1			M16×1.5		6		12		9.5		21		6	5	M5×0.8			6		27.8	24
16	16	10	5		M6×1			M16×1.5		6		12		9		21		6	5	M5×0.8			6		27.8	24
20	20	12	6		M8×1.25			M22×1.5		8		16		12		27		8	6	G1/8			7		33.5	29
25	22	17	6		M10×1.25			M22×1.5		8		16		12		30		10	8	G1/8			7		33.5	29
32	22	17			M10×1.25			M24×2		10		16		5		35		12	10	G1/8			6		37	32
40	24	19	7		M12×1.25			M30×2		12		20		5		42		16	14	G1/8			9		46	40

外形尺寸

尺寸表

缸径/符号	A	A1	B	B1	C	E	E1	F	G	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
12	135	135	38	37	59	22	21	16	12	16	10	5	M6x1	M16x1.5	21	6	5	M5x0.8	6	27.8	24	6
16	136	135	38	37	60	22	21	16	12	16	10	5	M6x1	M16x1.5	21	6	5	M5x0.8	6	27.8	24	6
20	156	153	40	37	76	28	25	12	18	20	12	6	M8x1.25	M22x1.5	27	8	6	G1/8	7	33.5	29	8.5
25	164	161	44	41	76	30	27	14	16	22	17	6	M10x1.25	M22x1.5	30	10	8	G1/8	7	33.5	29	9.5
32	164	161	44	41	76	30	27	14	16	22	17	6	M10x1.25	M24x2	35	12	10	G1/8	9	37	32	11.5
40	169	166	46	42	77	32	28	14	16.7	24	19	7	M12x1.25	M30x2	42	16	14	G1/8	9	46	40	14
