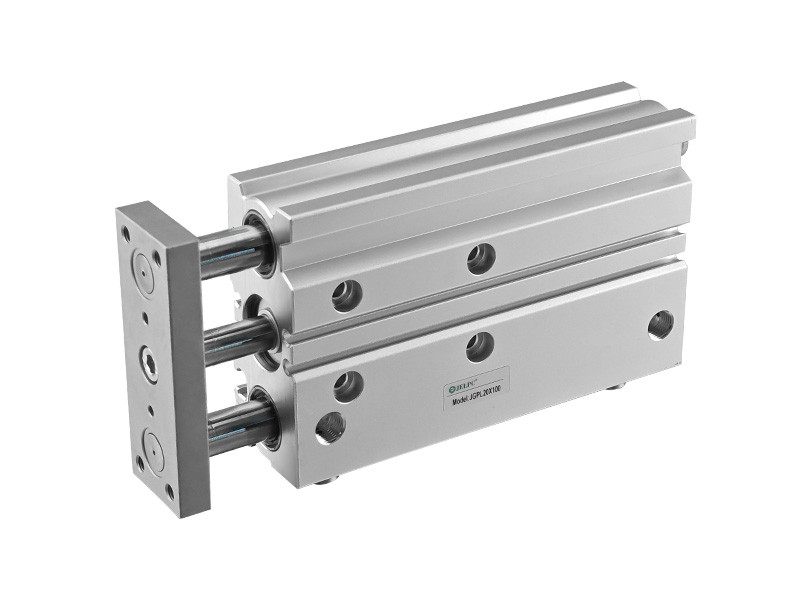

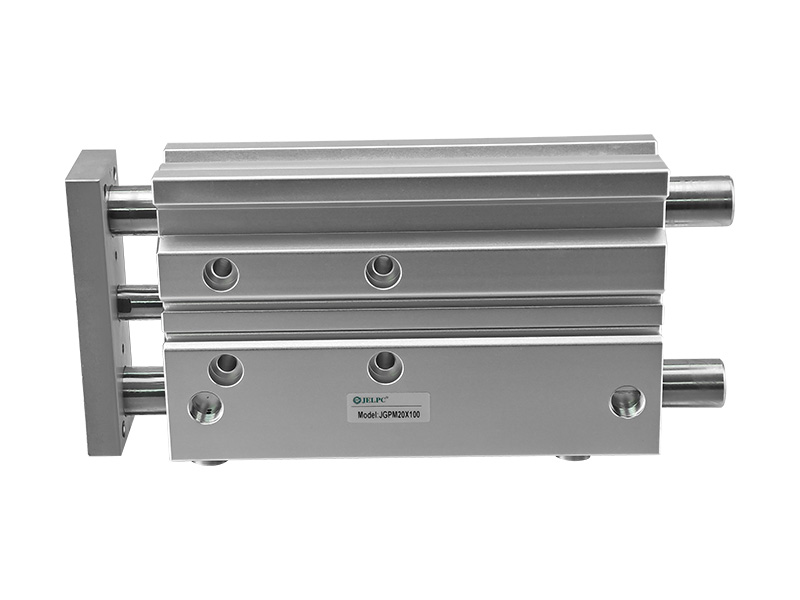

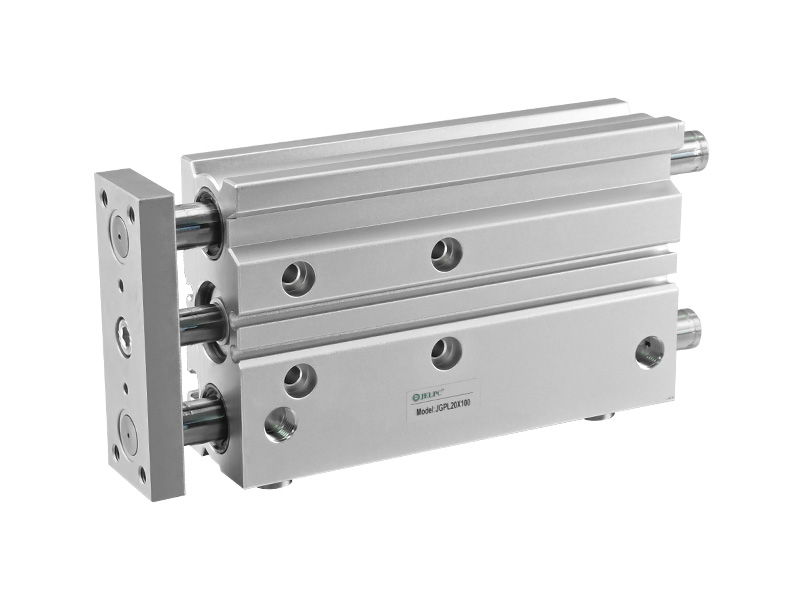

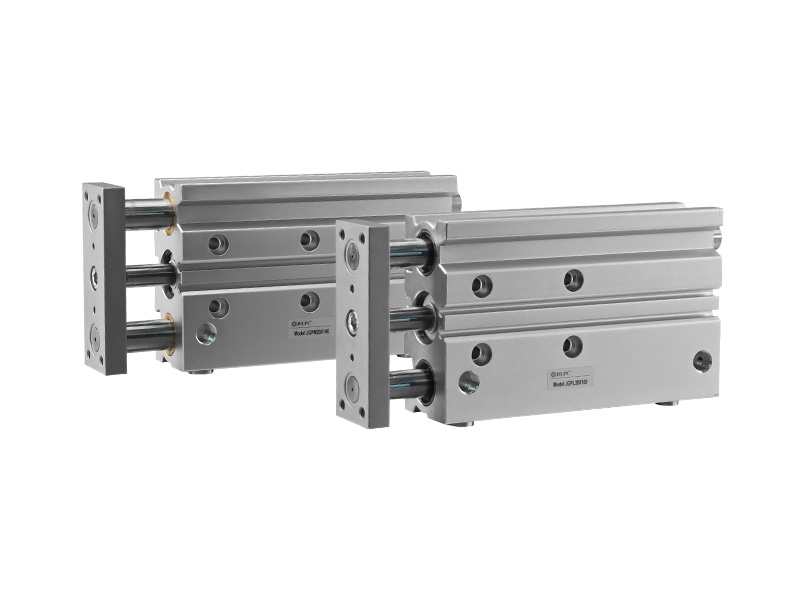

JGP系列薄型帯导杆气缸

性能特点:

1. 产品特点轴向尺寸小,结构紧凑，轻巧美观

2. 耐横向负载能力强

3. 耐扭矩能力强，不回转精度高

4. 两接管位置可供选择，方便安装使用

联系我们 PDF下载

产品参数
产品尺寸

规格参数

缸径mm	12	16	20	25	32	40	50	63	80
动作方式	双作用
使用流体	空气
耐压试验压力	1.5MPa
最高使用压力	1.0MPa
最低使用压力	0.12MPa		0.1MPa
环境及流体使用温度	-10-60℃(未冻结)
使用活塞速度	50~500mm/s							50~400mm/s
缓冲	两端橡胶缓冲
给油	不需要
行程长度允差	+15mm

气缸理论输出力表

气缸内径(mm)	活塞杆外径(mm)	动作方向		受压面积(mm²)	空气压力(MPa)
气缸内径(mm)	活塞杆外径(mm)	动作方向		受压面积(mm²)	0.1	0.2	0.3	0.4	0.5	0.6
12	6	复动	伸出	113.0	11.3	22.6	33.9	45.2	56.5	67.8
12	6	复动	缩回	84.8	8.5	17.0	25.4	33.9	42.4	50.9
16	8	复动	伸出	201.0	20.1	40.2	60.3	80.4	100.5	120.6
16	8	复动	缩回	150.7	15.1	30.1	45.2	60.3	75.4	90.4
20	10	复动	伸出	314.0	31.4	62.8	94.2	125.6	157.0	188.4
20	10	复动	缩回	235.5	23.6	47.1	70.7	94.2	117.8	141.3
25	12	复动	伸出	490.6	49.1	98.1	147.2	196.3	245.3	294.4
25	12	复动	缩回	377.6	37.8	75.5	113.3	151.0	188.8	226.6
32	16	复动	伸出	803.8	80.4	160.8	241.2	321.5	401.9	482.3
32	16	复动	缩回	602.9	60.3	120.6	180.9	241.2	301.4	361.7
40	16	复动	伸出	1256.0	125.6	251.2	376.8	502.4	628.0	753.6
40	16	复动	缩回	1055.0	105.5	211.0	613.5	422.0	527.5	633.0
50	20	复动	伸出	1962.5	196.3	392.5	588.8	785.0	981.3	1177.5
50	20	复动	缩回	1648.5	164.9	329.7	494.6	659.4	824.3	989.1
63	20	复动	伸出	3115.7	311.6	623.1	934.7	1246.3	1557.8	1869.4
63	20	复动	缩回	2801.7	280.2	560.3	840.5	1120.7	1400.8	1681.0
80	25	复动	伸出	5024.0	502.4	1004.8	1507.2	2009.6	2512.0	3014.4
80	25	复动	缩回	4533.4	453.3	906.7	1360.0	1360.0	2266.7	2720.0

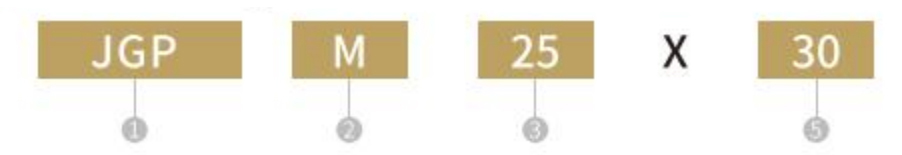

订购码

行程

①	②轴承种类		③缸径				⑤气缸行程
薄型带导杆气缸	M	滑动轴承	12	12mm	40	40mm	参见标准行程表
	M	滑动轴承	16	16mm	50	50mm
	L	直线轴承	20	20mm	63	63mm
			25	25mm	80	80mm
			32	32mm

[注]磁性开关请参照P173

行程/磁性开关选择

缸径(mm)	标准行程(mm)	磁性开关
12,16	10,20,30,40,50,75,100,125,150,175,200,250	JEL-07R JEL-07D
20,25	20,30,40,50,75,100,125,150,175,200,250,300,350,400
32~80	25,50,75,100,125,150,175,200,250,300,350,400

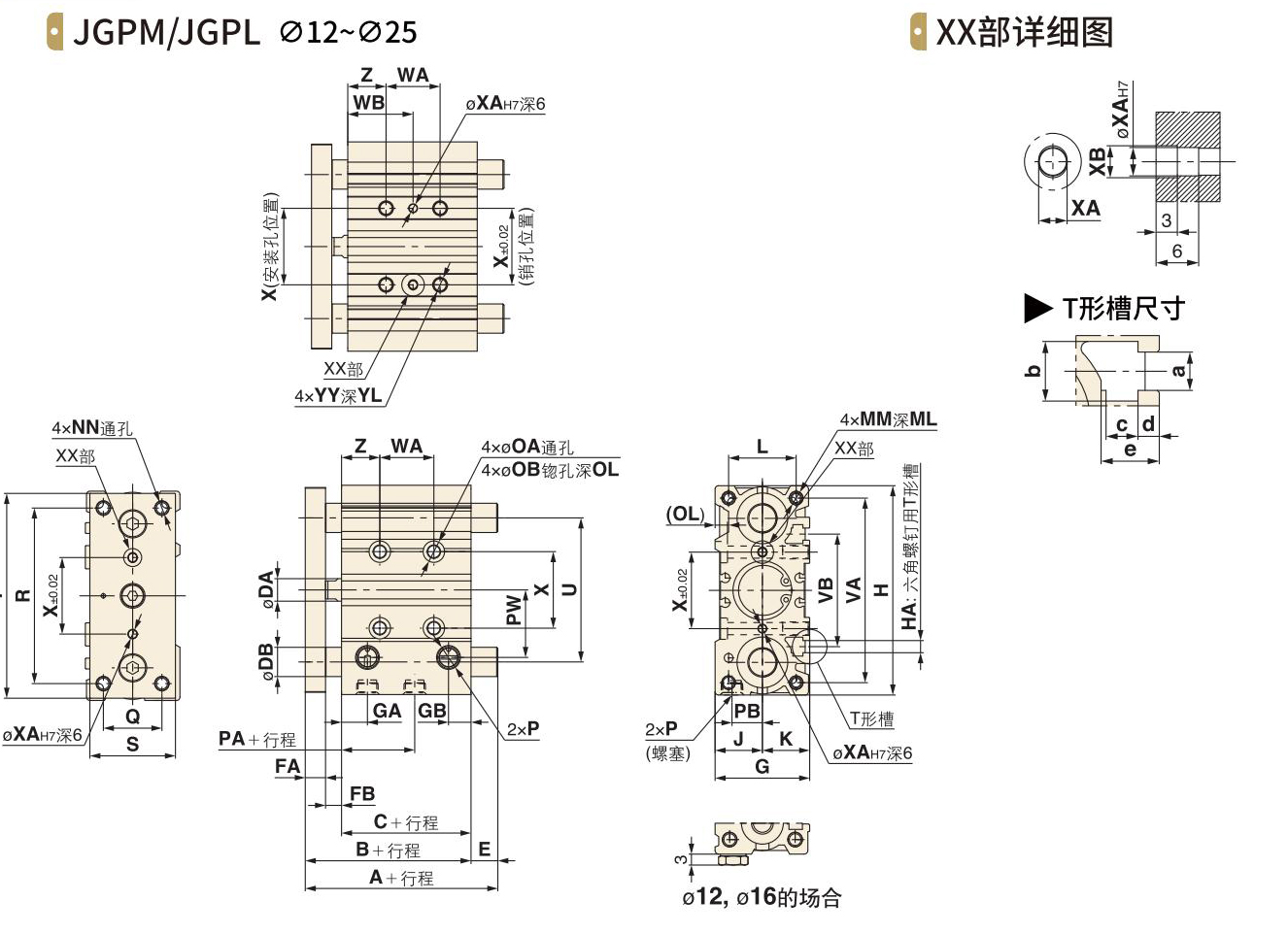

外形尺寸

缸径	a	b	C	d	e
12	4.4	7.4	3.7	2	6.2
16	4.4	7.4	3.7	2.5	6.7
20	5.4	8.4	4.5	2.8	7.8
25	5.4	8.4	4.5	3	8.2

JGPM,JGPL共同尺寸表

缸径(mm)	标准行程(mm)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA
12	10,20,30,40,50,75,100,125,150,175,200,250	42	29	6	7	6	26	10	7	58	M4	13	13	18	M4×0.7	10	M4×0.7	4.3	8	4.5	M5×0.8	13
16	10,20,30,40,50,75,100,125,150,175,200,250	46	33	8	7	6	30	10.5	7.5	64	M4	15	13	22	M5×0.8	12	M5×0.8	4.3	8	4.5	M5×0.8	14.5
20	20,30,40,50,75,100,125,150,175,200,250,300,350,400	53	37	10	8	8	36	11.5	9	83	M5	18	18	24	M5×0.8	13	M5×0.8	5.4	9.5	5.5	Rc1/8	13.5
25	20,30,40,50,75,100,125,150,175,200,250,300,350,400	53.5	37.5	12	9	7	42	11.5	10	93	M5	21	21	30	M6×1.0	15	M6×1.0	5.4	9.5	5.5	Rc1/8	12.5

缸径 (mm)	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	YY	YL	Z
缸径 (mm)	PB	PW	Q	R	S	T	U	VA	VB	30st以下	30st以上 100st以下	100st以上 200st以下	200st以上 300st以下	300st以上	30st以下	30st 以上 100st以下	100st以上 200st以下	00st以上 300st以下	300st以上	X	XA	XB	YY	YL	Z
12	8	18	14	48	22	56	41	50	37	20	40	110	200	-	15	25	60	105	-	23	3	3.5	M5×0.8	10	5
16	10	19	16	54	25	62	46	56	38	24	44	110	200	-	17	27	60	105	-	24	3	3.5	M5×0.8	10	5
20	10.5	25	18	70	30	81	54	72	44	24	44	120	200	300	29	39	77	117	167	28	3	3.5	M6×1.0	12	17
25	13.5	30	26	78	38	91	64	82	50	24	44	120	200	300	29	39	77	117	167	34	4	4.5	M6×1.0	12	17

JGPM(滑动轴承)/A,DB,E尺寸

缸径mm	A				DB	E
缸径mm	50st以下	50st以上 100st以下	100st以上 200st以下	200st以上	DB	50st以下	50st以上 100st以下	100st以上 200st以下	200st以上
12	42	60.5	82.5	82.5	8	0	18.5	40.5	40.5
16	46	64.5	92.5	92.5	10	0	18.5	46.5	46.5
20	53	77.5	77.5	110	12	0	24.5	24.5	57
25	53.5	77.5	77.5	109.5	16	0	24	24	56

JGPL(球轴承) /A,DB,E尺寸

缸径(mm)	A				DB	E
缸径(mm)	50st以下	50st以上 100st以下	100st以上 200st以下	200st以上	DB	50st以下	50st以上 100st以下	100st以上 200st以下	200st以上
12	43	55	84.5	84.5	6	1	13	42.5	42.5
16	49	65	94.5	94.5	8	3	19	48.5	48.5
20	59	76	100	117.5	10	6	23	47	64.5
25	65.5	81.5	100.5	117.5	13	12	28	47	64

外形尺寸

缸径	a	b	C	d	e
12	6.4	10.5	5.5	3.5	9.5
16	6.4	10.5	5.5	4	11
20	8.4	13.5	7.5	4.5	13.5
25	11	17.8	10	7	18.5

JGPM，JGPL共同尺寸表

缸径(mm)	标准行程(mm)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA
32	25,50,75,100,125,150,175,200,250,300,350,400	59.5	37.5	16	10	12	48	12	9	112	M6	24	24	34	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	6.5
40		66	44	16	10	12	54	15	12	120	M6	27	27	40	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	13
50		72	44	20	12	16	64	15	12	148	M8	32	32	46	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	9
63		77	49	20	12	16	78	15.5	13.5	162	M10	39	39	58	M10×1.5	22	M10×1.5	8.6	-	9	Rc1/4	13

缸径(mm)	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	YY	YL	Z
缸径(mm)	PB	PW	Q	R	S	T	U	VA	VB	25st以下	25st以上 1005t以下	以上100st 以下200st	200st以上 300st以下	300st以上	25st以下	25st以上 100st以下	100st以上 200St以下	200st 以上 300st以下	300st以上	X	XA	XB	YY	YL	Z
32	16	35.5	30	96	44	110	78	98	63	24	48	124	200	300	33	83	83	121	171	42	4	4.5	M8×1.25	16	21
40	18	39.5	30	104	44	118	86	106	72	24	48	124	200	300	34	84	84	122	172	50	4	4.5	M8×1.25	16	22
50	21.5	47	40	130	60	146	110	130	92	24	48	124	200	300	36	86	86	124	174	66	5	6	M10×1.5	20	24
63	28	58	50	130	70	158	124	142	110	28	52	128	200	300	38	88	88	124	174	80	5	6	M10×1.5	20	24

JGPM(滑动轴承)/A,DB,E尺寸

缸径 (mm)	A			DB	E
缸径 (mm)	50st以下	50st以上 200st以下	200st以上	DB	50st以下	50st以上 200st以下	200st以上
32	75	93.5	129.5	20	15.5	34	70
40	75	93.5	129.5	20	9	27.5	63.5
50	88.5	109.5	150.5	25	16.5	37.5	78.5
63	88.5	109.5	150.5	25	11.5	32.5	73.5

JGPL(球轴承) /A,DB,E尺寸

缸径(mm)	XC	XL
32	3	6
40	3	6
50	4	8
63	4	8

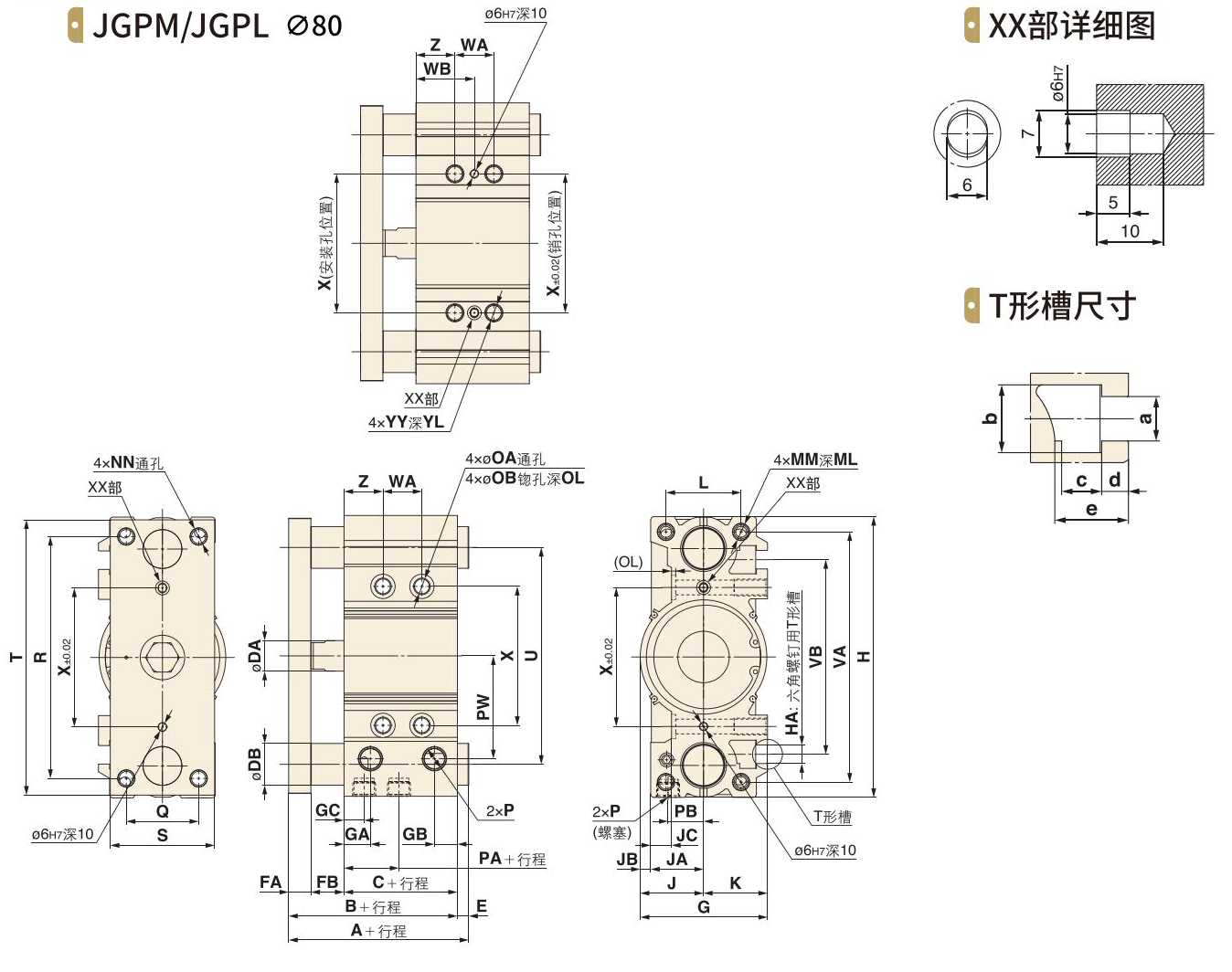

外形尺寸

缸径	a	b	C	d	e
80	13.3	20.3	12	8	22.5

JGPM,JGPL共同尺寸表

缸径(mm)	标准行程(mm)	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	JA	JB	JC	K	L	MM	ML	NN	OA	OB
80	25,50,75,100,125,150,175,200,250,300,350,400	96.5	56.5	25	16	24	91.5	19	16.5	14.5	202	M12	45.5	38	7.5	15	46	54	M12×1.75	25	M12×1.75	10.6	17.5

缸径	PB	PW	Q	R	S	T	U	VA	VB	OL	P	PA	WA					WB					X	YL	Z	YY
													30st以下	30st以上 100st以下	100st以上 200st以下	200st以上 300st以下	300st以上	30st以下	30st以上 100st以下	100st以上 200st以下	200st以上 300st以下	300st以上
80	25.5	74	52	174	75	198	156	180	140	3	Rc3/8	14.5	28	52	128	200	300	42	54	92	128	178	100	24	28	M12x1.75

JGPM(滑动轴承) /A,DB,E尺寸

缸径	A			DB	E
缸径	50st以下	50st以上 200st以下	200st以上	DB	50st以下	50st以上 200st以下	200st以上
80	104.5	131.5	180.5	30	8	35	84
