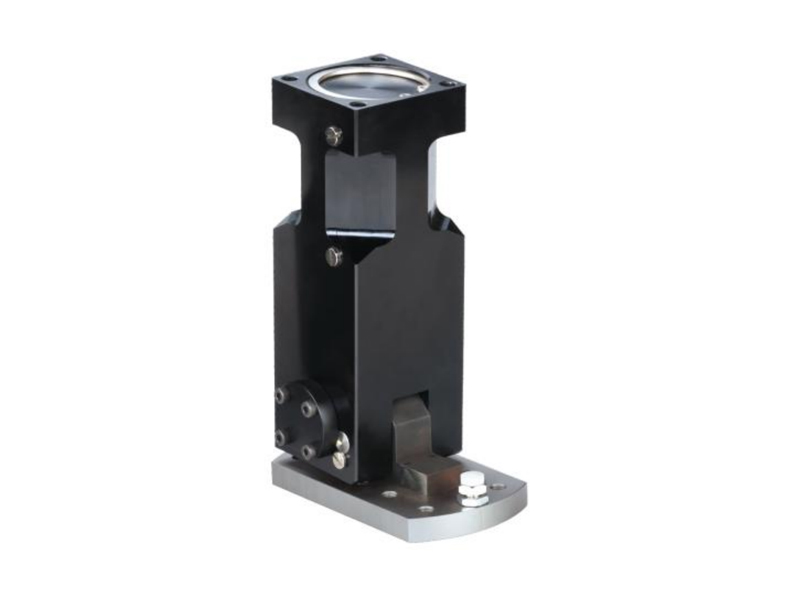

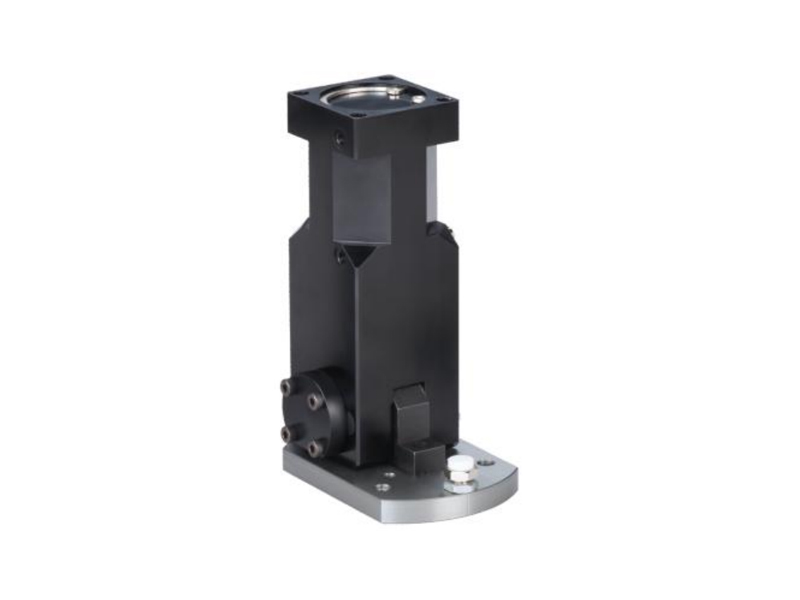

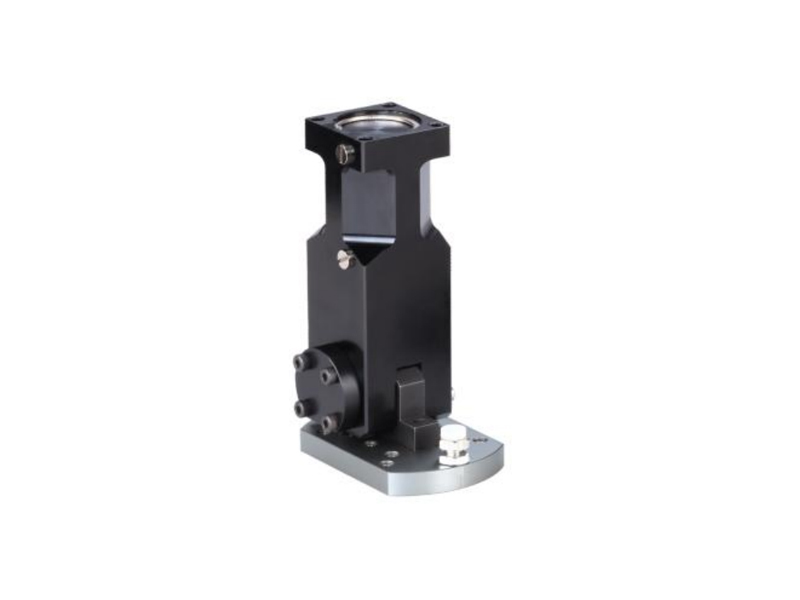

内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 | 编号 | 名称 |
| 1 | 后盖 | 8 | 轴承 | 15 | 长销 |
| 2 | 孔用弹簧挡圈 | 9 | 锁缸 | 16 | 连接块 |
| 3 | O形圈 | 10 | 内六角圆柱头螺钉 | 17 | 垫块 |
| 4 | 小活塞 | 11 | 缸筒 | 18 | 防撞垫 |
| 5 | C形圈 | 12 | Y形圈 | 19 | 防撞螺钉 |
| 6 | 活塞杆 | 13 | 磁石 | 20 | 连接板 |
| 7 | 大活塞 | 14 | 销 |

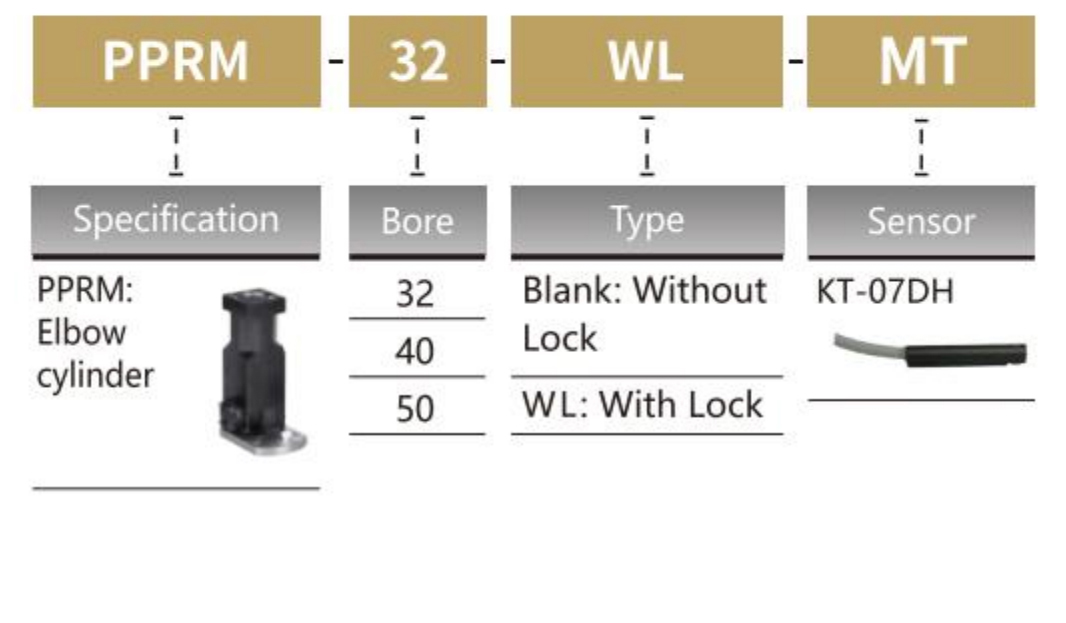

订购码
*Standard wire length is 1 meter, please specify for other length.
规格参数
|
型号 |
PPRM-32WL |
PPRM-40WL |
PPRM-50WL |
|
接管口径 |
M5x0.8 |
||
|
工作介质 |
40 Micron Filtered 空气 |
||
|
Operating Pressure |
0.2〜0.8MPa |
||
|
Max. Test Pressure |
20MPa |
||
|
Operating Temperature |
-20 〜80o℃ |
||
|
Rotation Angle |
90° |
||
|
Adjustable Angle |
±2° |
±4° |
±3° |
|
When The Pressure 0.6 Mpa, The Torque Of The Cylinder |
>9.5Nm |
> 24Nm |
>45Nm |
|
重量 |
500g |
1050g |
1635g |
外形尺寸

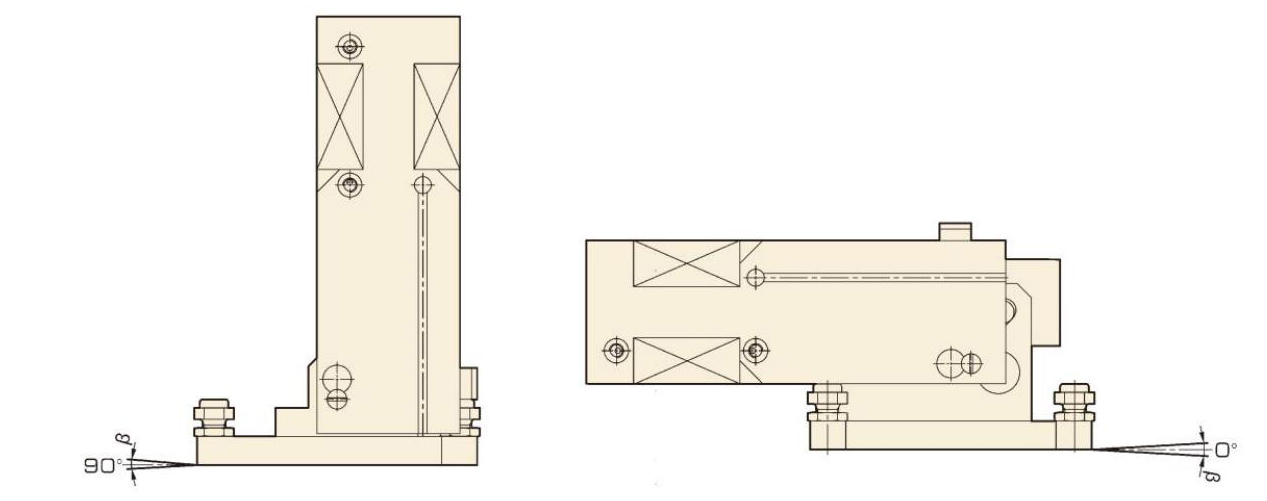

调节角度
可调整角度β，使用扳手开口CH1、CH2都为12mm。

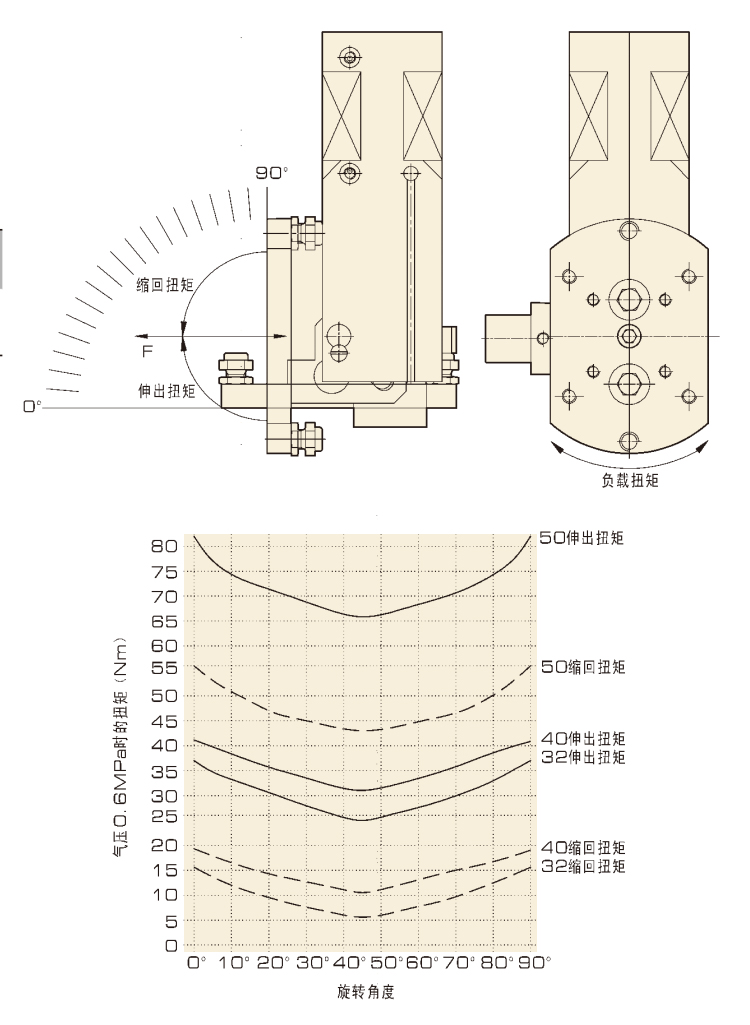

扭矩与安全负载
扭矩取决于旋转角度和它在0到90°之间的最大值；
从90到0时扭矩增加一倍，出力增加一倍；
从0到90时扭矩减小；
最大负载力（F），最大负载扭矩(Mf)。
| PPRM-32WL | PPRM-40WL | PPRM-50WL | |
| Mf | 4Nm | 7Nm | 10Nm |
| F | 1000N | 1000N | 1000N |
