传感器系列磁性开关
  • 宁波佳尔灵气动机械有限公司
  • 宁波佳尔灵气动机械有限公司
  • 宁波佳尔灵气动机械有限公司
  • 宁波佳尔灵气动机械有限公司
  • 宁波佳尔灵气动机械有限公司
  • 宁波佳尔灵气动机械有限公司

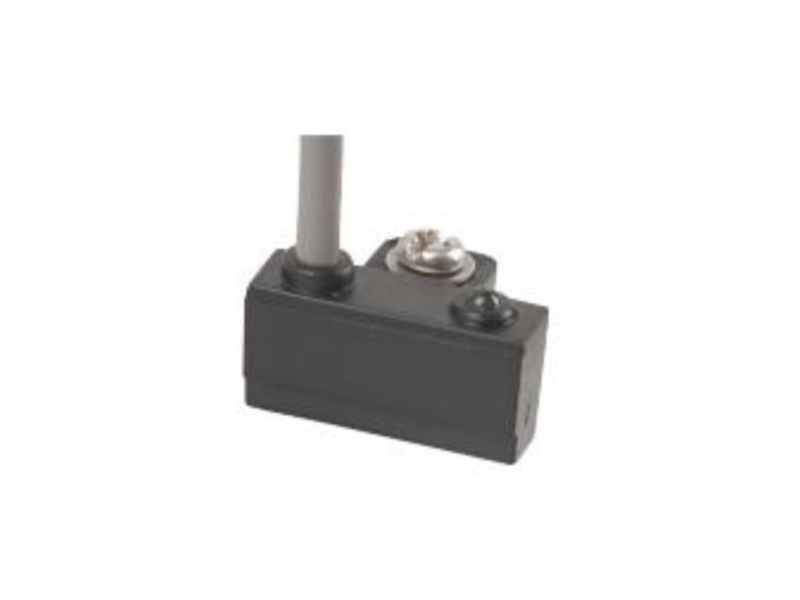

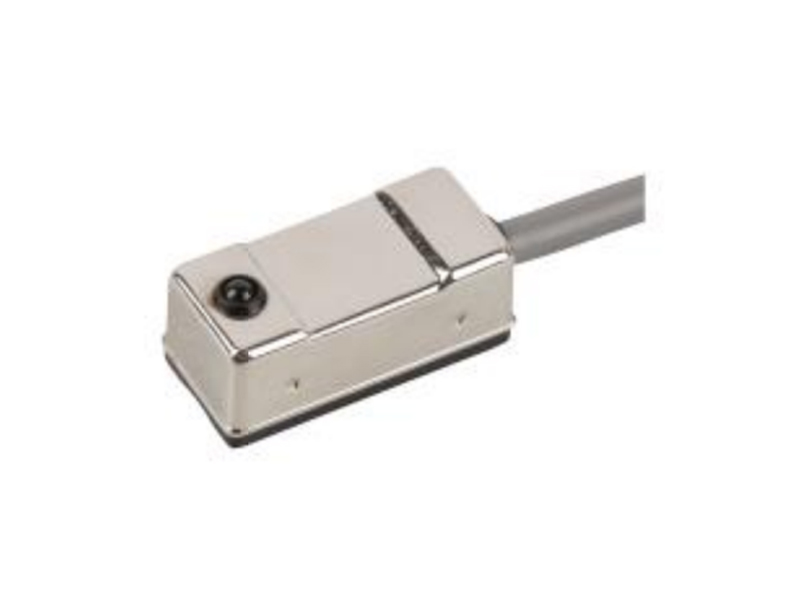

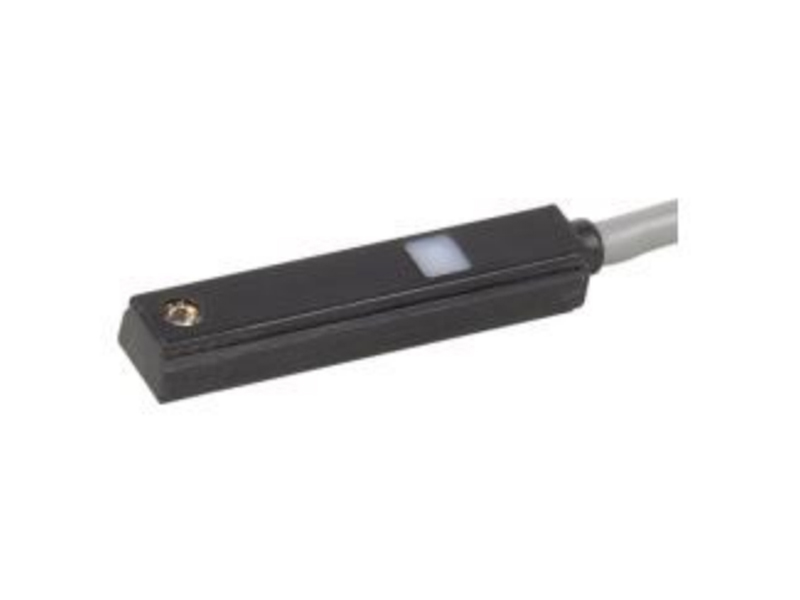

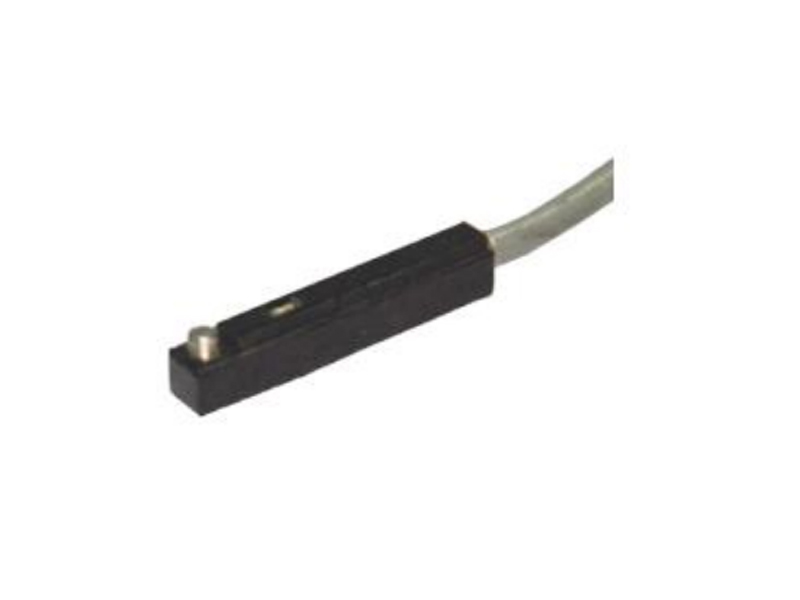

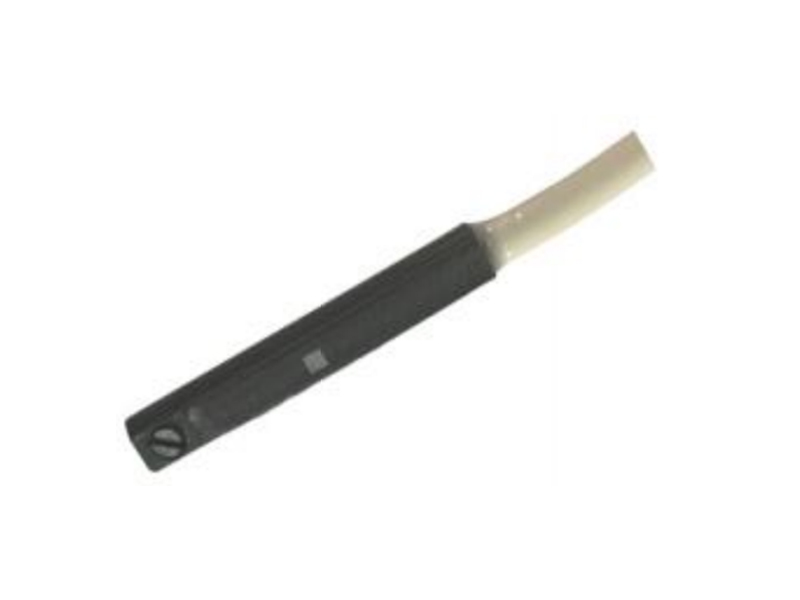

传感器系列磁性开关

  • 产品参数
  • 产品尺寸

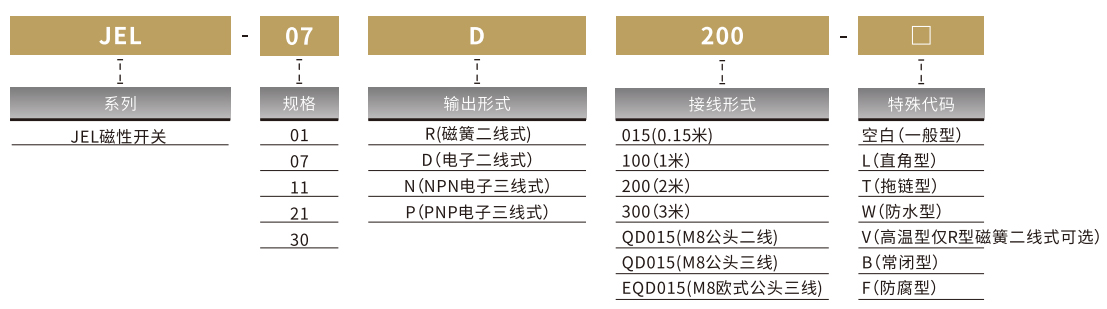

订购码

规格参数

系列 R D N P

接线图/规格说明
配线方式 二线式 三线式
开关逻辑 SPST常开型 电子式无接点.常开型
输出接点形式 有接点 无接点 无接点NPN 无接点PNP
使用电压范围 5-240V DC/AC 10-28VDC 5-30VDC
最大开关电流 100mAmax 4-40mA max 200mA max
接点容量 10W max 1.5W max 6W max
消耗电流 - 8mA @24V  DCmax
内部电压降 3.0V max 1.5V max
泄漏电流 - 1mA max 0.01mA max
指示灯颜色 红色LED 红色LED 绿色LED
电线 ∮3.22C PVC ∮3.23C PVC
使用温度范围 -10~70℃
保护制造等级 IEC 529 IP 67

型号规格

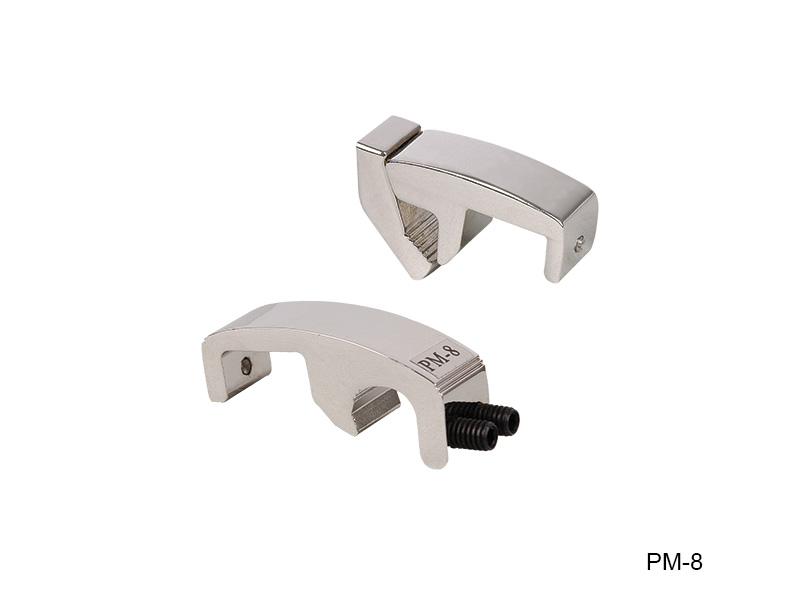

磁性开关型号 JEL-01 JEL-07 JEL-11 JEL-21 JEL-30 安装附件
气缸沟槽图/气缸型号     需安装附件
SI 全系列         ●
SQ/DNT 全系列         ●
SQ 125        ●   PMA12
160        ●   PMA16
200        ●   PMA16
250        ●   PI5
320        ●   PI7
SC 32        ●   PMA6
40        ●   PMA6
50        ●   PMA6
63        ●   PMA8
80        ●   PMA10
100        ●   PMA10
125        ●   PMA12
SU 32        ●   PI2
40        ●   PI2
50        ●   PI2
63        ●   PI3
80        ●   PI4
100        ●   PI4
125        ●   PI5
DN/DSN 8  ●         SKB-8
10  ●         SKB-10
12  ●         SKB-12
16  ●         SKB-16
20  ●         SKB-20
25  ●         SKB-25
32  ●         SKB-32
40  ●         SKB-40
MA/MAC 12  ●         SKB-12
16  ●         SKB-16
20  ●         SKB-20
25  ●         SKB-25
32  ●         SKB-32
40  ●         SKB-40
MAL/MALC 16  ●         SKL-16
20  ●         SKL-20
25  ●         SKL-25
32  ●         SKL-32
40  ●         SKL-40
SDA 12      ●
16      ●
20  ●   ●
25  ●   ●
32  ●   ●
40  ●   ●
50  ●   ●
63  ●   ●
80  ●   ●
100  ●   ●
CQ2/TCQ2 全系列   ●
ADN/TADN 全系列         ●
TN 全系列     ●
JGP 全系列   ●
JXH 全系列   ●
JXQ 全系列   ●
JXS 全系列   ●
JHF2 全系列   ●
JHL2 全系列   ●
JHY2 全系列   ●
JHZ2 全系列   ●
JHC2 全系列   ●
