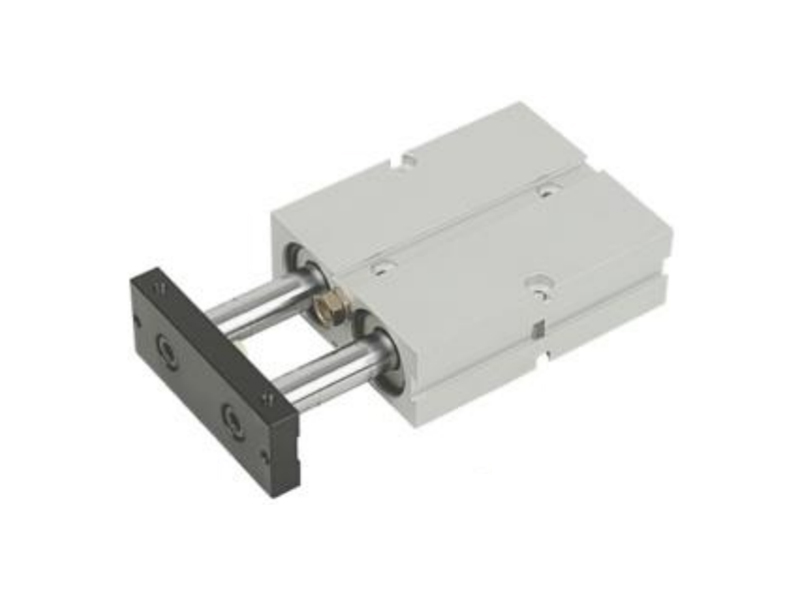

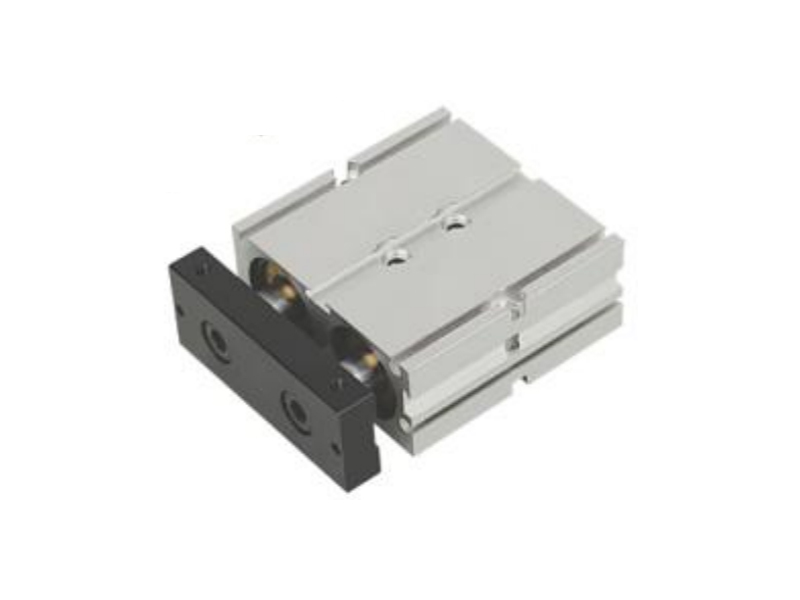

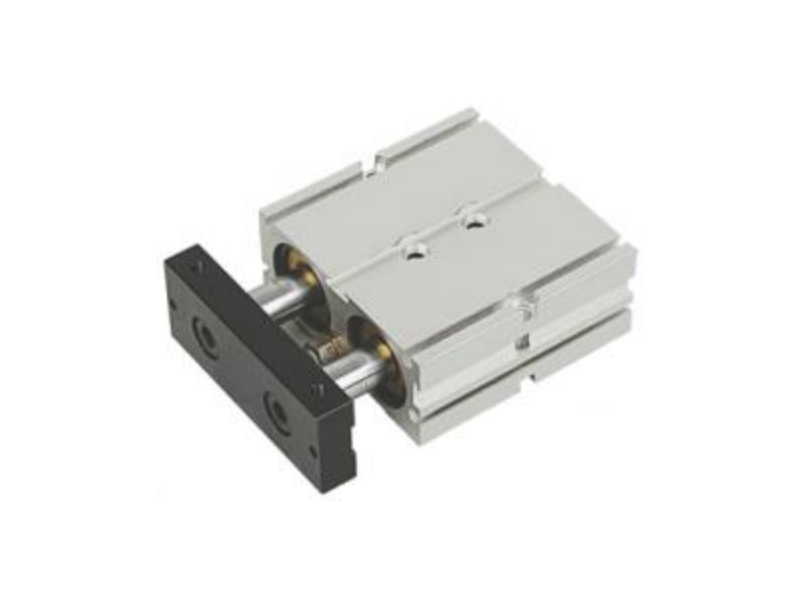

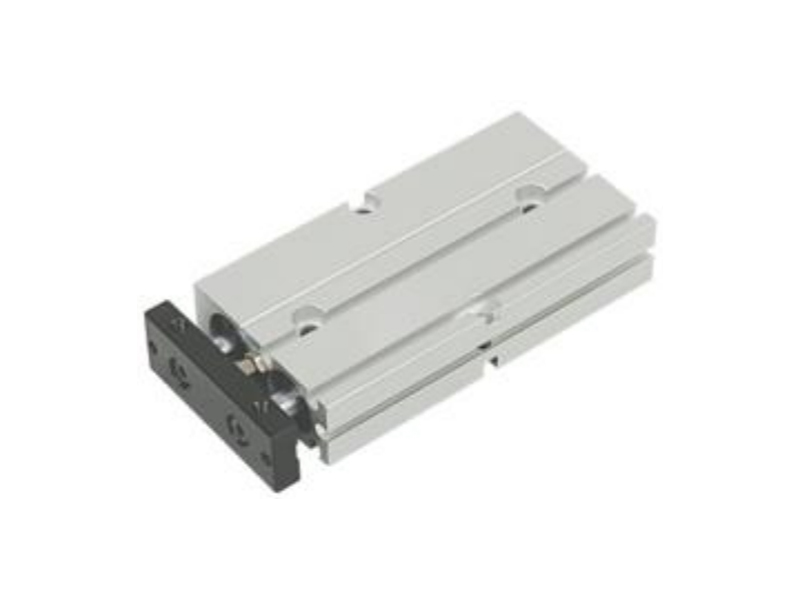

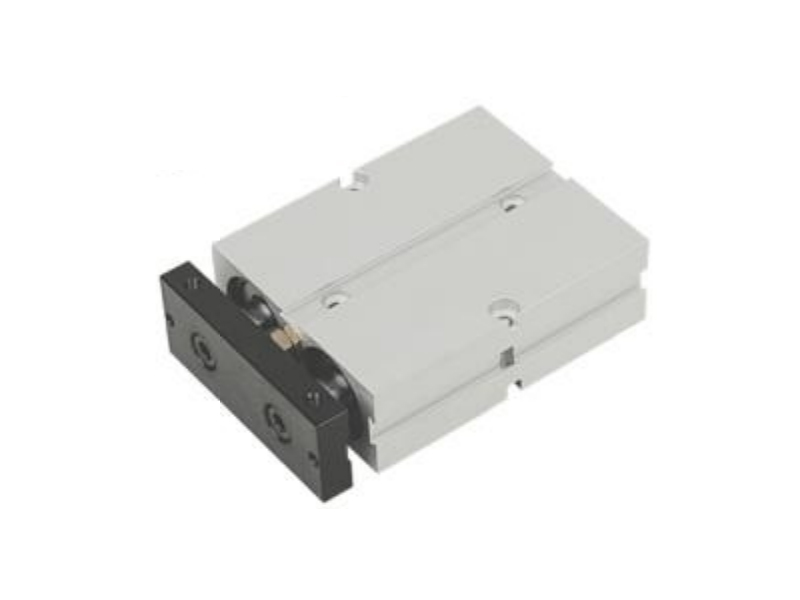

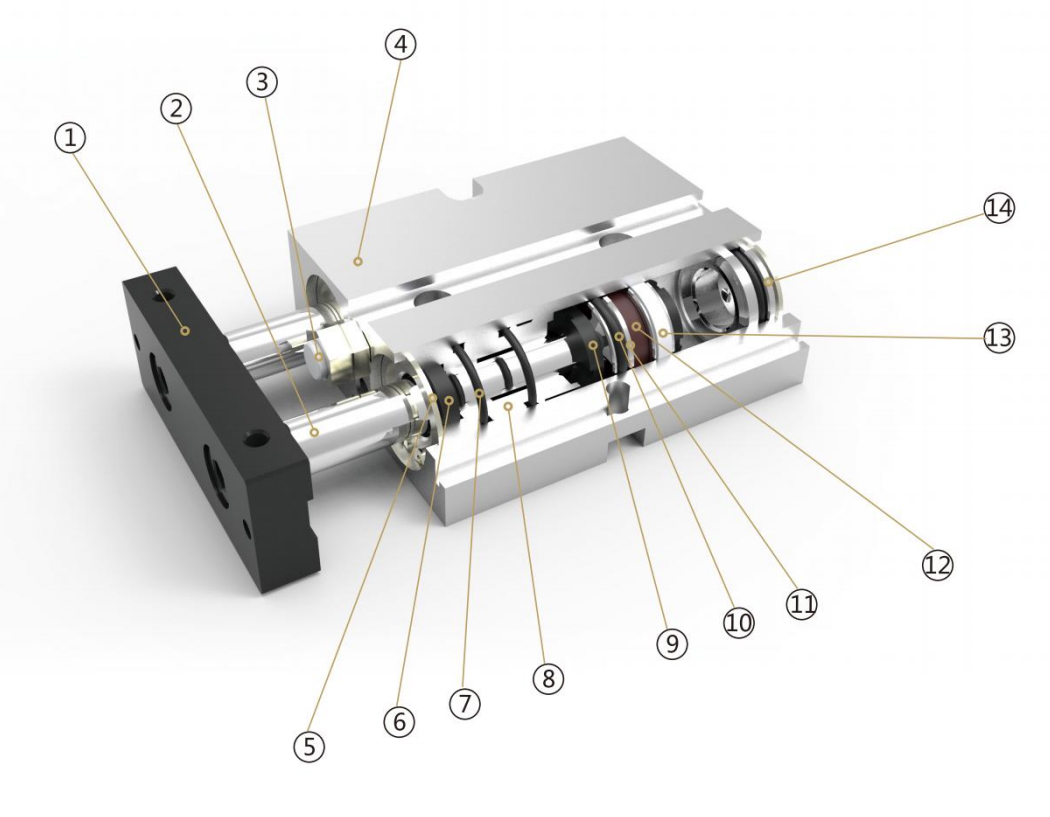

内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 |
| 1 | 固定块 | 8 | 前盖 |
| 2 | 活塞杆 | 9 | 防撞垫 |
| 3 | 防撞头 | 10 | 活塞密封圈 |
| 4 | 缸筒 | 11 | 活塞 |
| 5 | 孔用弹性挡圈 | 12 | 磁铁 |
| 6 | 轴心密封件 | 13 | 耐磨环 |
| 7 | O型圈 | 14 | 后盖 |

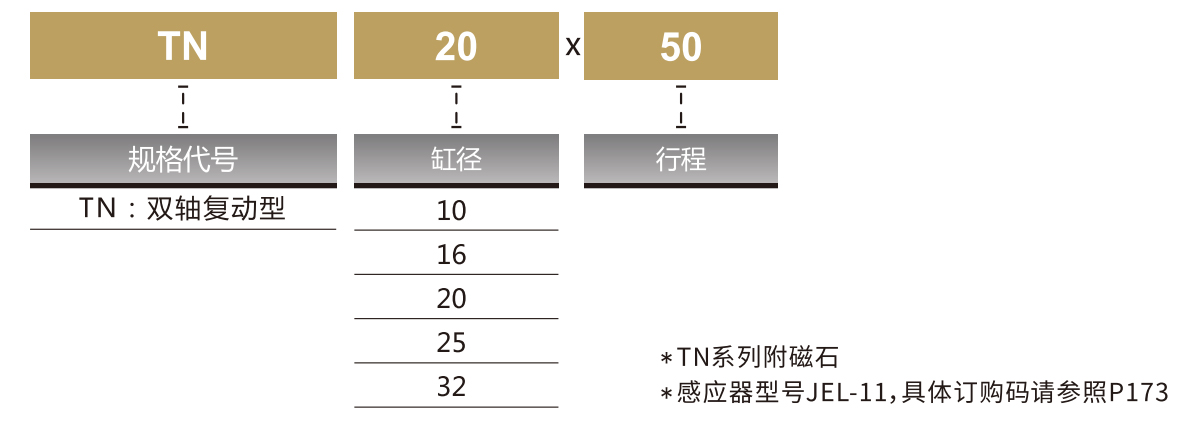

订购码

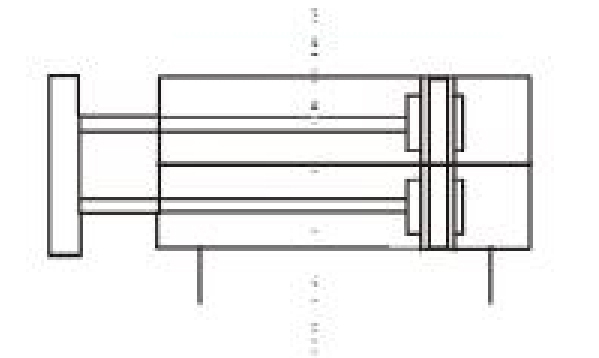

图形符号
规格参数
| 缸径(mm) | 10 | 16 | 20 | 25 | 32 |
| 工作介质 | 空气 | ||||
| 动作形式 | 复动 | ||||
| 使用压力范围 | 0.15~1.0MPa | ||||
| 保证耐压力 | 1.5MPa | ||||
| 使用温度范围 | -10~70℃ | ||||
| 使用速度范围 | 30~500 mm/s | ||||
| 调整行程 | -10~0 mm | ||||
| 缓冲型式 | 无 | 吸震垫片 | |||
| 不回转精度 | ±0.4° | ±0.3° | |||
| 接管口径 | M5x0.8 | 1/8 | |||
注):最高使用压力是受液压缓冲器的最大允许负载重限制。
行程
| 内径 (mm) | 标准行程 | 最大行程 | 容许行程 |
| 10 | 10 20 30 40 50 6070 | 70 | 100 |
| 16 | 10 20 30 40 50 60 70 80 90 100 125150 | 150 | 200 |
| 20 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 25 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 32 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |

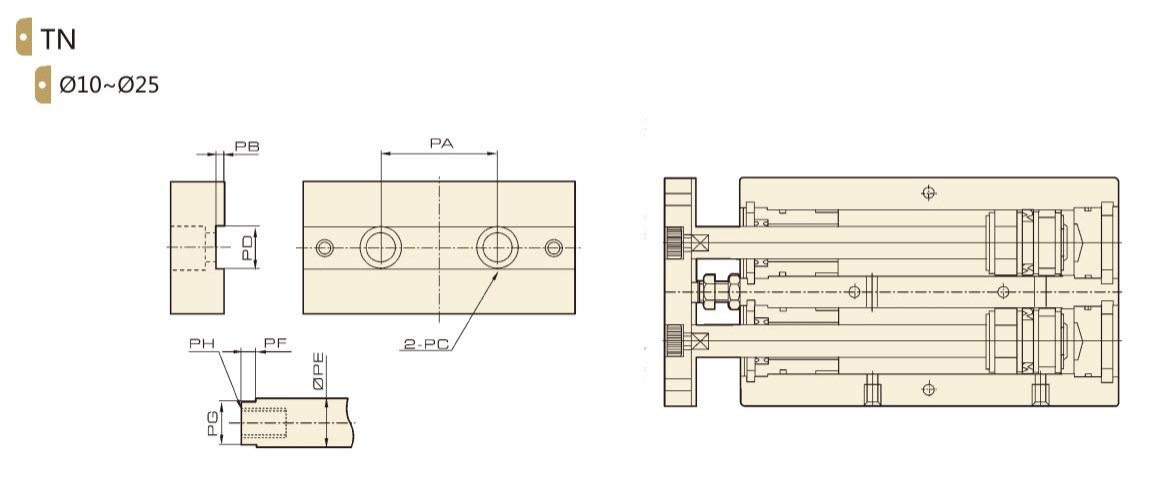

外形尺寸
尺寸表
| 缸径/符号 | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.5 | ∅6.2 深 3.5 mm, 通孔:∅4.5 | 5.2 | 6 | 3 | 5 | M3×0.5 深 5mm |
| 16 | 24 | 1 | ∅7.8 深 4.6 mm, 通孔:∅4.5 | 6.2 | 8 | 3 | 6 | M4×0.7 深 46mm |
| 20 | 28 | 1 | ∅11 深 6.8 mm, 通孔:∅4.5 | 8.2 | 10 | 3 | 8 | M6×1 深 48mm |
| 25 | 34 | 1 | ∅11 深 6.8mm, 通孔:∅4.5 | 10.2 | 12 | 3 | 10 | M6×1 深 48mm |
| 32 | 42 | 2 | ∅17 深 12 mm, 通孔:∅4.5 | 14.2 | 16 | 3 | 14 | M10×1.5 深 14mm |

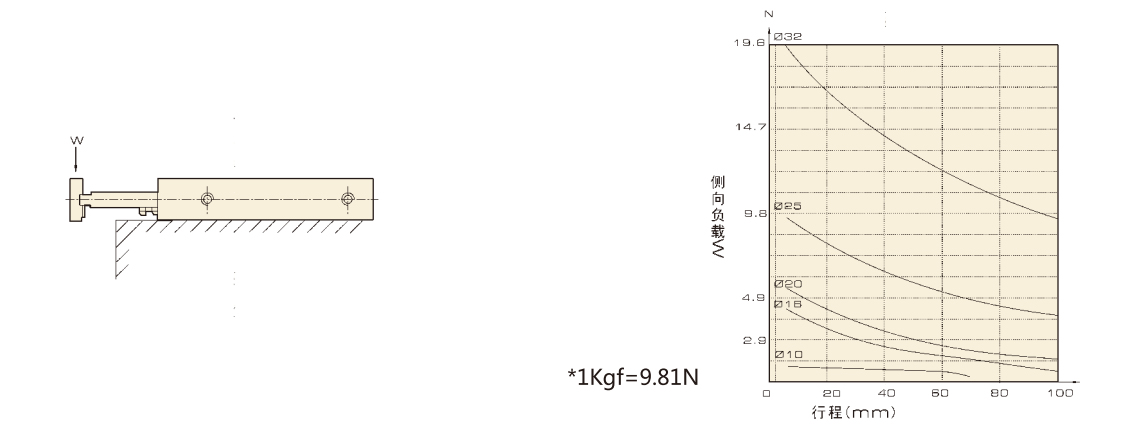

容许侧向负载

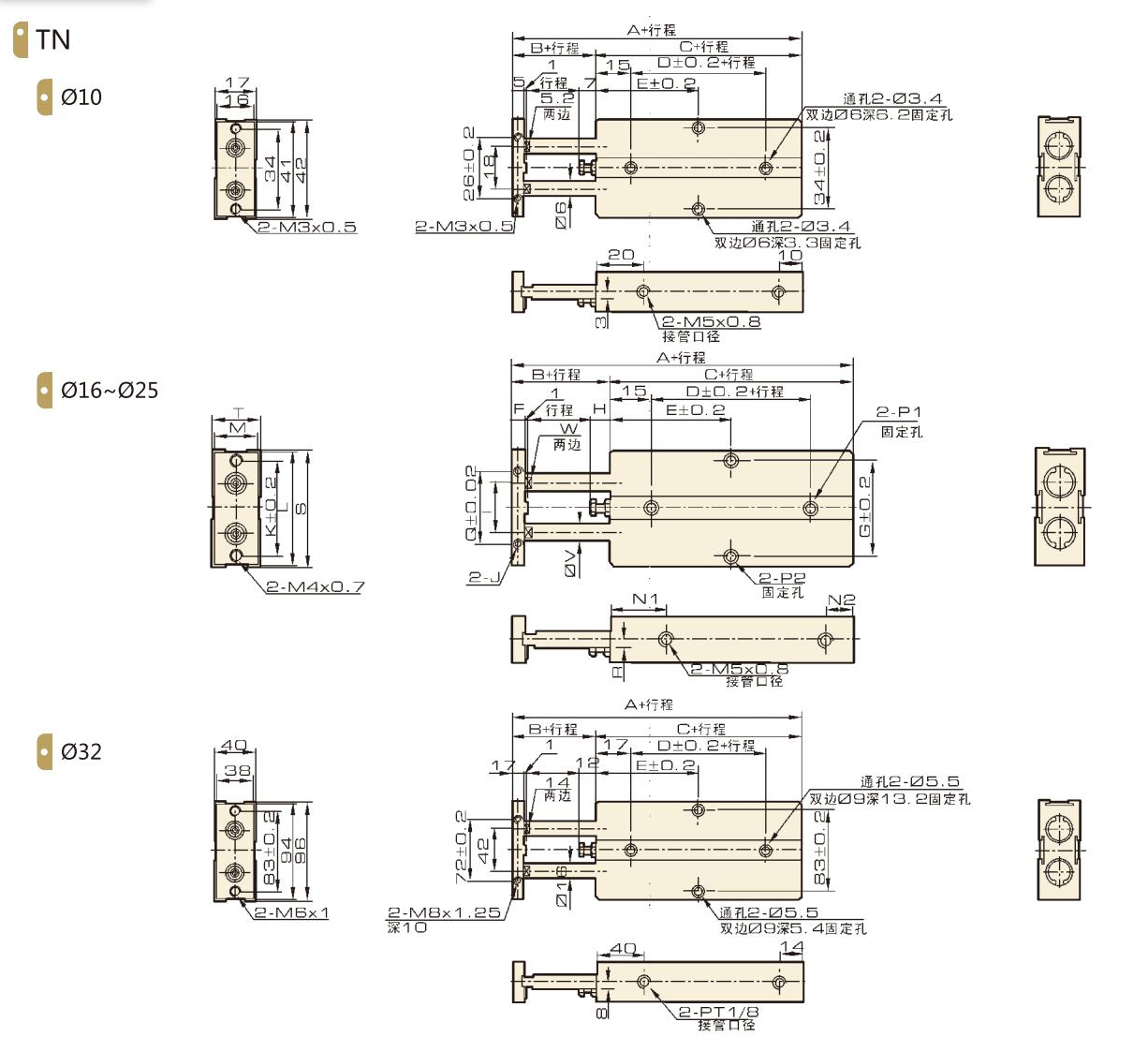

外形尺寸
|
缸径/符号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||||||||||
|
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
125 |
150 |
|||||||||
|
16 |
68 |
15 |
53 |
20 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
8 |
47 |
6 |
24 |
|
20 |
78 |
20 |
58 |
20 |
35 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
10 |
55 |
9 |
28 |
|
25 |
81 |
19 |
62 |
30 |
40 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
92.5 |
105 |
10 |
66 |
8 |
34 |
| 缸径/符号 | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | M4×0.7 深 5 | 47 | 53 | 20 | 22 | 10 | Double side:∅7.5 深:7.2mm, 通孔:∅4.5 | Double side: ∅8 深:4.4mm, 通孔: ∅4.5 | 34 | 3 | 54 | 21 | 8 | 6.2 |
| 20 | M4×0.7 深 5 | 55 | 61 | 24 | 25 | 12 | Double side:∅7.5 深:7.2mm, 通孔:∅4.5 | Double side: ∅8 深: 4.4mm, 通孔: ∅4.5 | 44 | 3.5 | 62 | 25 | 10 | 8. 1 |
| 25 | M4×0.8 深 6 | 66 | 72 | 27 | 30 | 12 | Double side:∅7.5 深:7.2mm, 通孔:∅4.5 | Double side: ∅8 深:4.4mm, 通孔: ∅4.5 | 56 | 7 | 73 | 30 | 12 | 10.2 |
| 缸径/符号 | A | B | C | D | E | |||||||||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | ||||||||||||||
| 10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 | |||||||||
| 32 | 108 | 30 | 78 | 35 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||
| 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 | |||||||||
