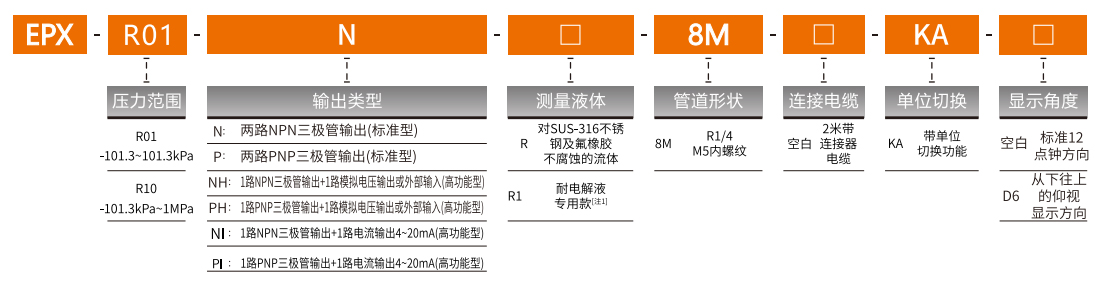

订购码

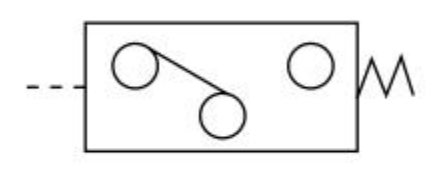

图形符号
规格参数
| 项 目 | 标准类型 | ||
| 低压用EPX-R01□ | 高压用EPX-R10□ | ||
| 感压元件 | 扩散半导体压力传感器 | ||
| 适用流体 | 空气或不腐蚀SUS316L的流体 | ||
| 压力种类 | 表压 | ||
| 额定压力范围 | -101.3~+101.3kPa | -101.3kPa~+1MPa | |
| 设定压力范围 | -101.3~+101.3kPa | -101.3kPa~+1MPa | |
| 表示单位 | kPa | MPa | |
| 最小表示单位 | 0.1kPa | 0.001MPa | |
| 单位切换机能 | Mpa,kPa.kgf/cm²,bar,psi,mmHg,inchHg | ||
| 保证耐压 | 200kPa | 1.5MPa | |
| 重复精度 | ±0.2%满刻度(±2位以内) | ±0.2%满刻度(±2位以内) | |
| 温度特性(+20℃基准) | ±0.5%满刻度以内 | ±1%满刻度以内 | |
| 显示 | 4位+4位3色LCD显示(显示更新周期：250ms、1000ms使用操作键进行选择) | ||
| 显示灯 | 红、绿、橙色LED(比较输出1动作显示灯、比较输出2动作显示灯：比较输出ON时灯亮) | ||
| 电源电压 | 12~24V,DC±10%,波动P-P10%以下 | ||
| 功率 | 通常时：840mW以下(电源电压24V时，消耗电流35mA以下) 节能模式：标准时600mw以下(电源电压24V时，消耗电流25mA以下),满量程时480mW以下(电源电压24V时，消耗电流20mA以下) |
||
| 比较输出 (开关输出) |
NPN输出类型 | NPN二极管、开式接插件：最大流入电流：100mA,附加电压：30V DC以下(比较输出OV时),残余电压：2V以下(流出电流100mA时) | |
| 输出动作 | 常通/常闭使用键操作进行选择 | ||
| 输出模式 | 简易模式/迟滞模式/窗口比较模式 | ||
| 响应偏差(迟滞) | 最小1位数(可变) | ||
| 响应时间 | 2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1000ms、5000ms使用键操作进行选择 | ||
| 短路保护 | 标备 | ||
| 耐环境性 | 保护构造 | IP65 | |
| 使用环境温度 | -10～+50℃、保持时： -10～+60℃ | ||
| 使用环境湿度 | 35~85%RH(但是不得结露或结冰)、保存时：35~85%RH | ||
| 耐电压 | AC1000V一分钟，所有带电部和壳体之间 | ||
| 绝缘电阻 | DC500V下，兆欧表测量50MΩ以上，所有充电部和壳体之间 | ||
| 耐振动性 | 10~500Hz,振幅3mm,XYZ各方向2小时 | ||
| 耐冲击性 | 100m/S²(约10G),XYZ各方向3次 | ||
| 连接方式 | 接插件连接 | ||
| 连接口径 | M5内螺纹+R(PT)1/4外螺纹 | ||
| 质量 | 本体质量：约40g、整包质量：约135g | ||
| 附件 | EPX配线(带接插件的2m长电缆):1根 | ||
选择项单件型号
| 选项 | |
| 符号 | 内容 |
| EPX-KL | 安装支架(带安装螺钉) |
| CPX-ZJT | 转接头(RC1/4转RC1/8,M5) |

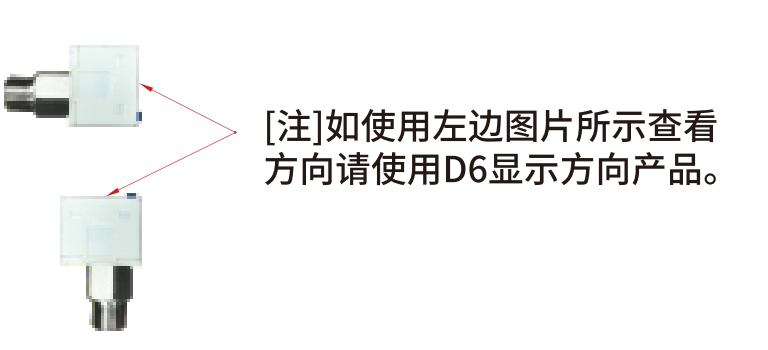

注意

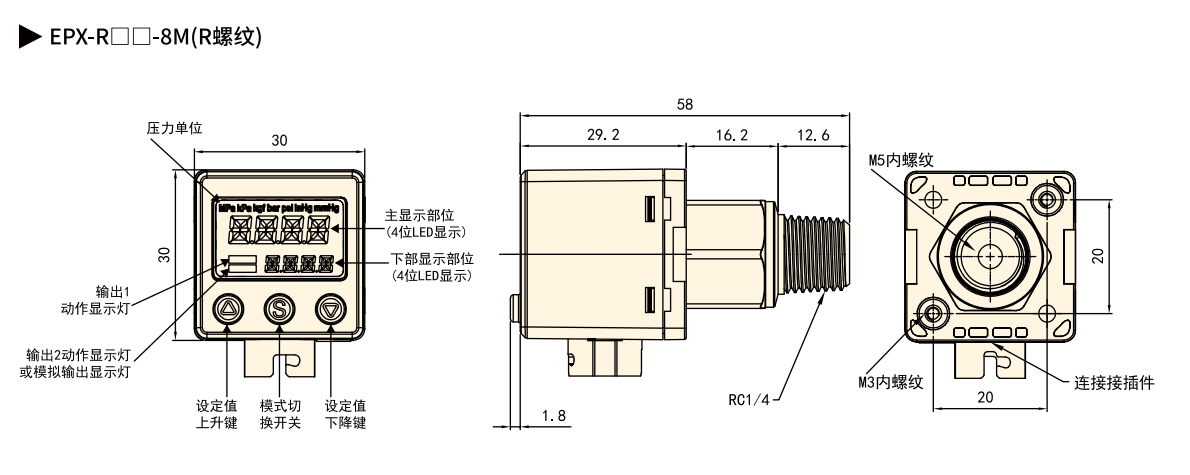

尺寸图
带选择项的外形尺寸图
