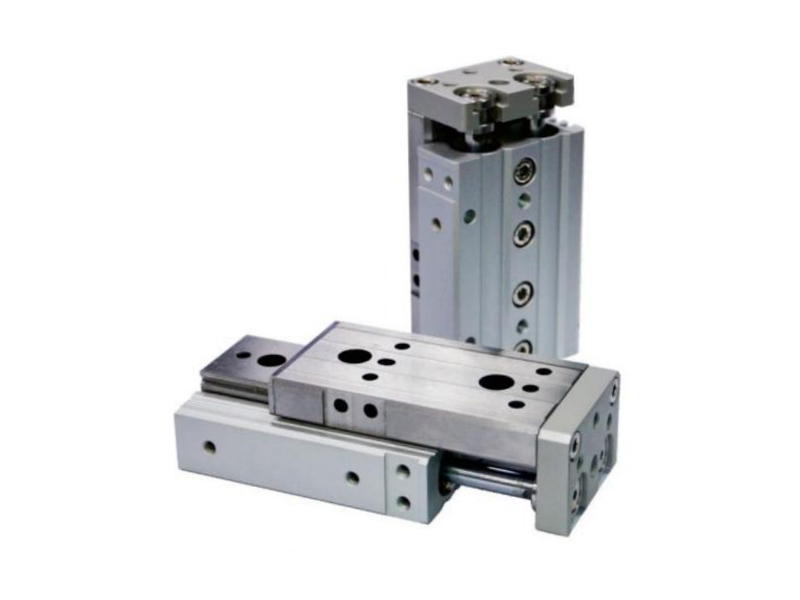

JXQ系列气动滑台（直线导轨）

JXQ系列气动滑台（直线导轨）

性能特点:

1. 体积小,坚固，精度高;

2. 小型气缸与直线导轨的组合;

3. 双气缸设计，2倍力输出;

4. 可调行程(带有调行程装置);

5. 可安装磁性开关

联系我们 PDF下载

产品参数
产品尺寸

规格参数

缸径(mm)	6	8	12	16		20	25
	ø6×2相当于ø8	ø8×2相当于ø11	ø12×2相当于ø17	ø16×2相当于ø22		ø20×2相当于ø28	ø25×2相当于ø35
使用液体	空气
动作方式	双作用
最高使用压力	0.7MPa
最低使用压力	0.15MPa
环境和液体温度	-10~+60°℃但未冻结)
活塞速度	50~500mm/s
缓冲	橡胶缓冲标准)
行程长度公差	+10
给油	不需要，如需加油，请用透平1号ISOVG32油
磁性开关	JEL-07
接管口径	M5×0.8				1/8

气缸理论输出力表（双气缸设计)

缸径(mm)	动作方向	受压面积(mm²)	使用压力（MPa）
缸径(mm)	动作方向	受压面积(mm²)	0.2	0.3	0.4	0.5	0.6	0.7
∅6×2	伸出	57	11	17	23	29	34	40
∅6×2	缩回	42	8	13	17	21	25	29
∅8×2	伸出	101	20	30	40	51	61	71
∅8×2	缩回	75	15	23	30	38	45	53
∅12×2	伸出	226	45	68	90	113	136	158
∅12×2	缩回	170	34	51	68	85	102	119
∅16×2	伸出	402	80	121	161	201	241	281
∅16×2	缩回	302	60	91	121	151	181	211
∅20×2	伸出	628	126	188	251	314	377	440
∅20×2	缩回	471	94	141	188	236	283	330
∅25×2	伸出	982	196	295	393	491	589	687
∅25×2	缩回	756	151	227	302	378	454

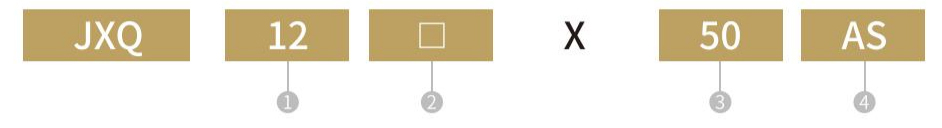

订购码

①缸径	②型号	③行程	④调整装置
	无记号-标准型 L-对称型		无记号	无
			AS	前端调程
			AT	后端调程
			A	两端调程
			*BS	前端液压缓冲器
			*BT	后端液压缓冲器
			*B	两端液压缓冲器
			AB	前端调程后端液压缓冲器
			BA	前端液压缓冲垫后端调程

行程/磁性开关选择

缸径(mm)	标准行程	磁性开关
6	10,20,30,40,50	JEL-07D
8	10,20,30,40,50,75
12	10,20,30,40,50,75,100
16	10,20,30,40,50,75,100,125
20,25	10,20,30,40,50,75,100,125,150

[注]感应器型号具体订购码请参照P173

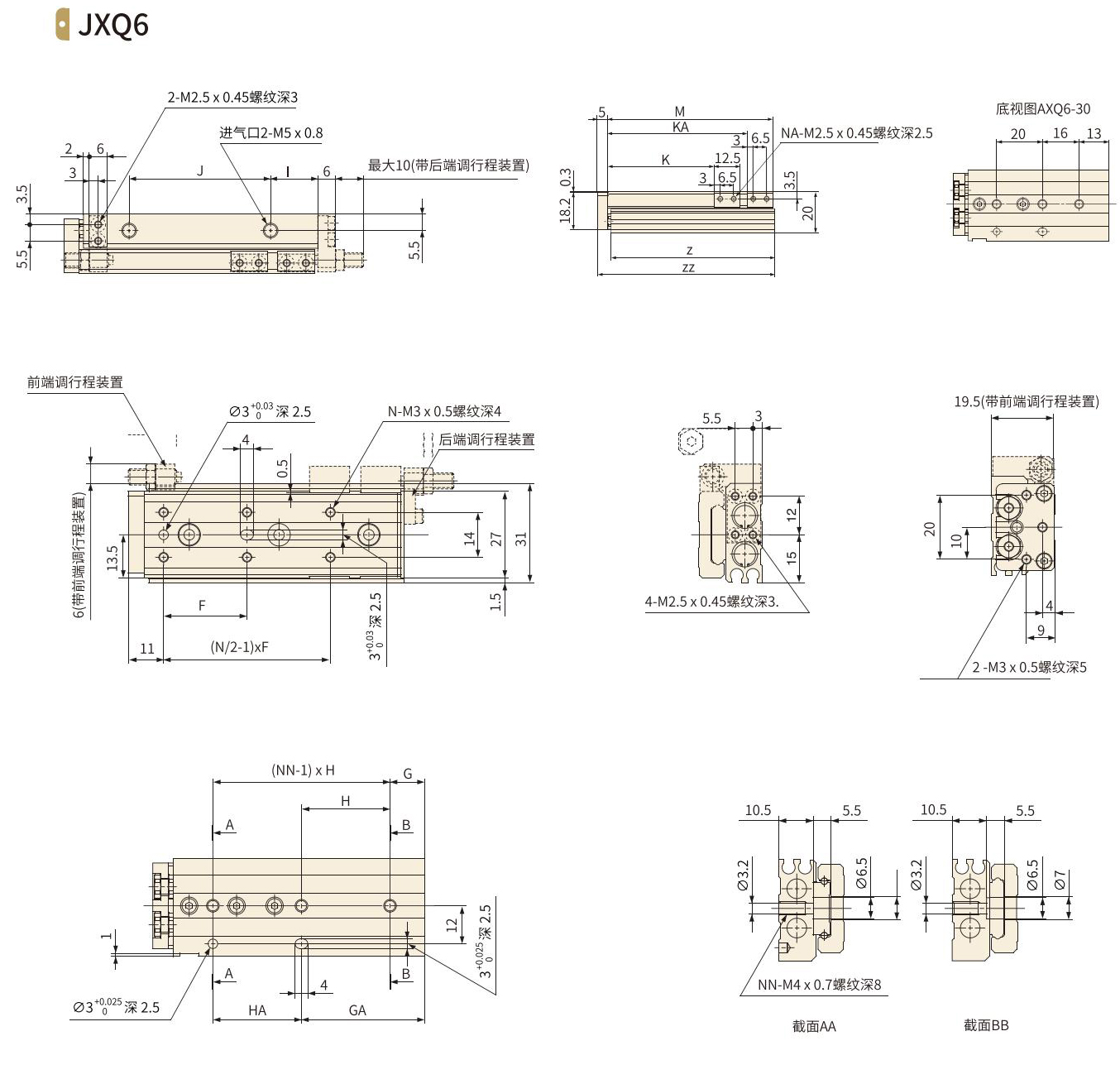

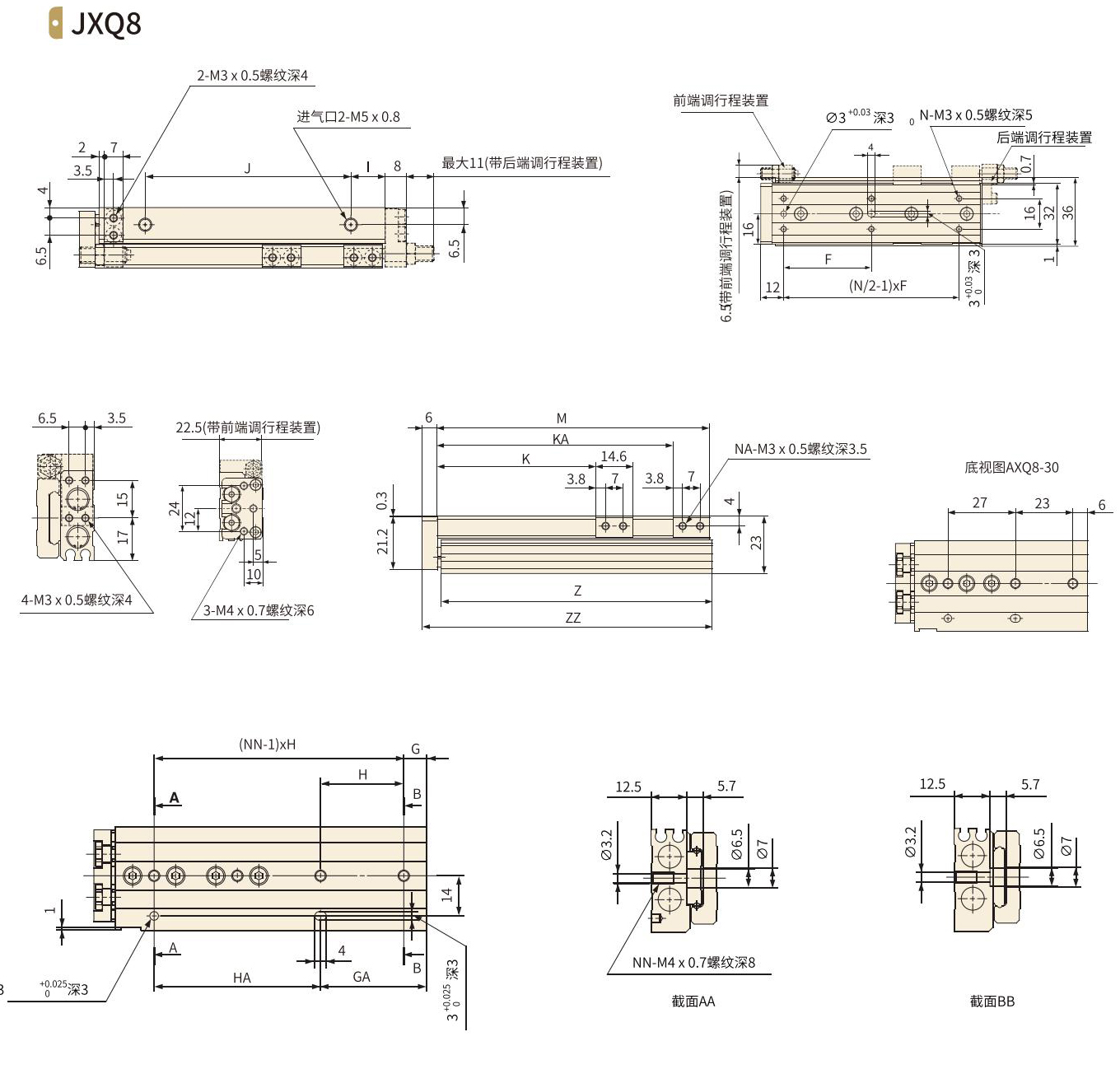

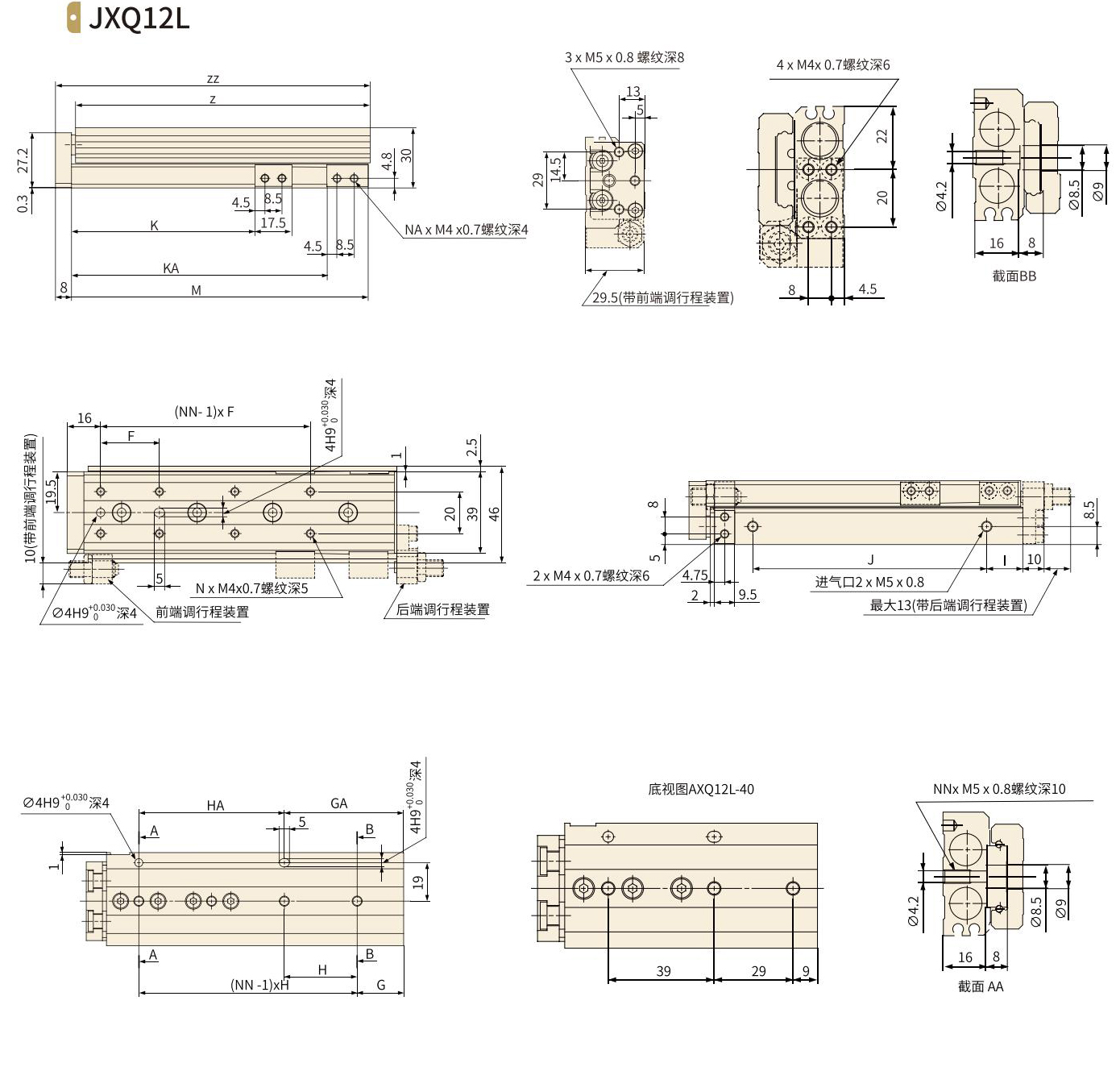

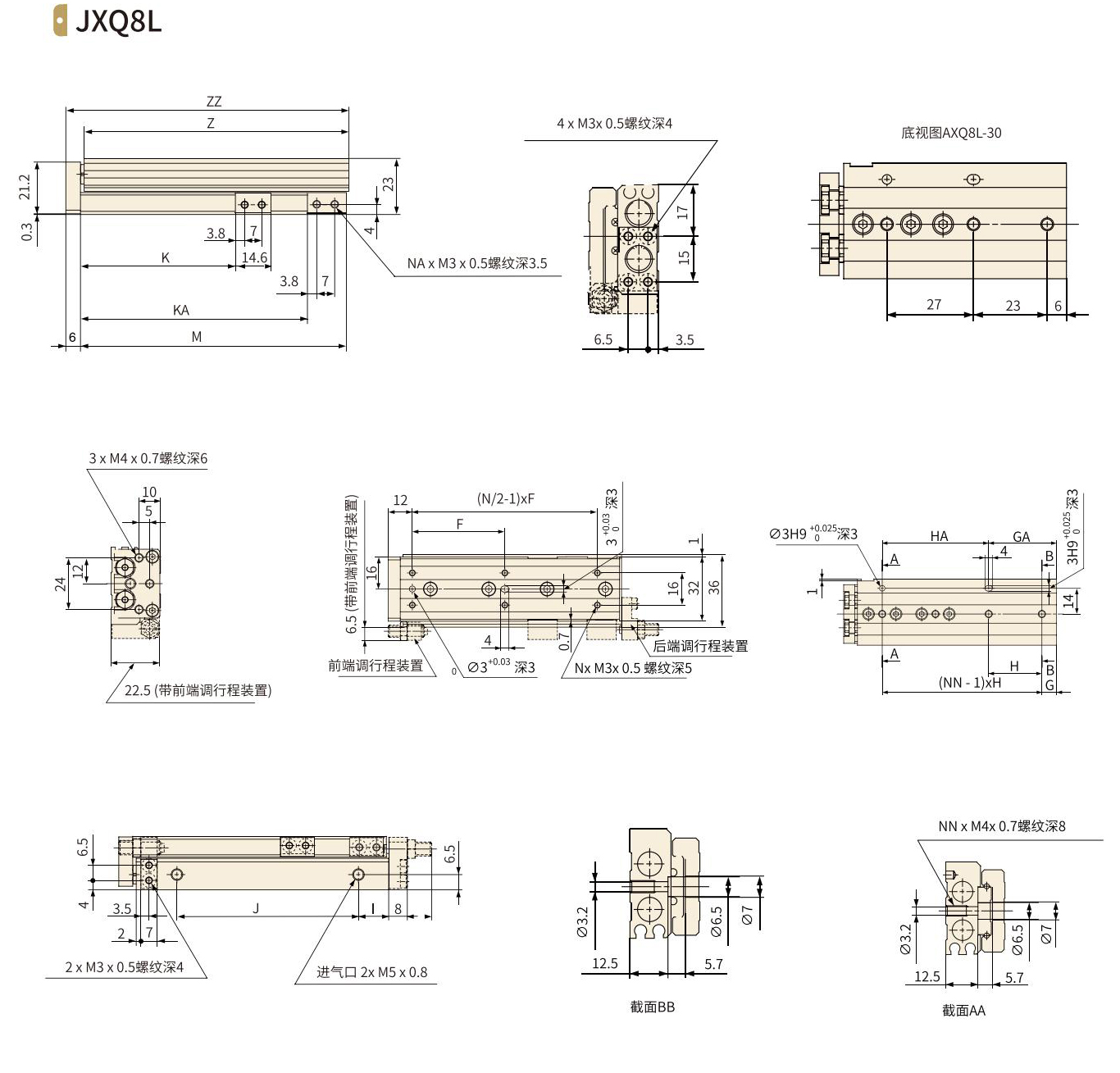

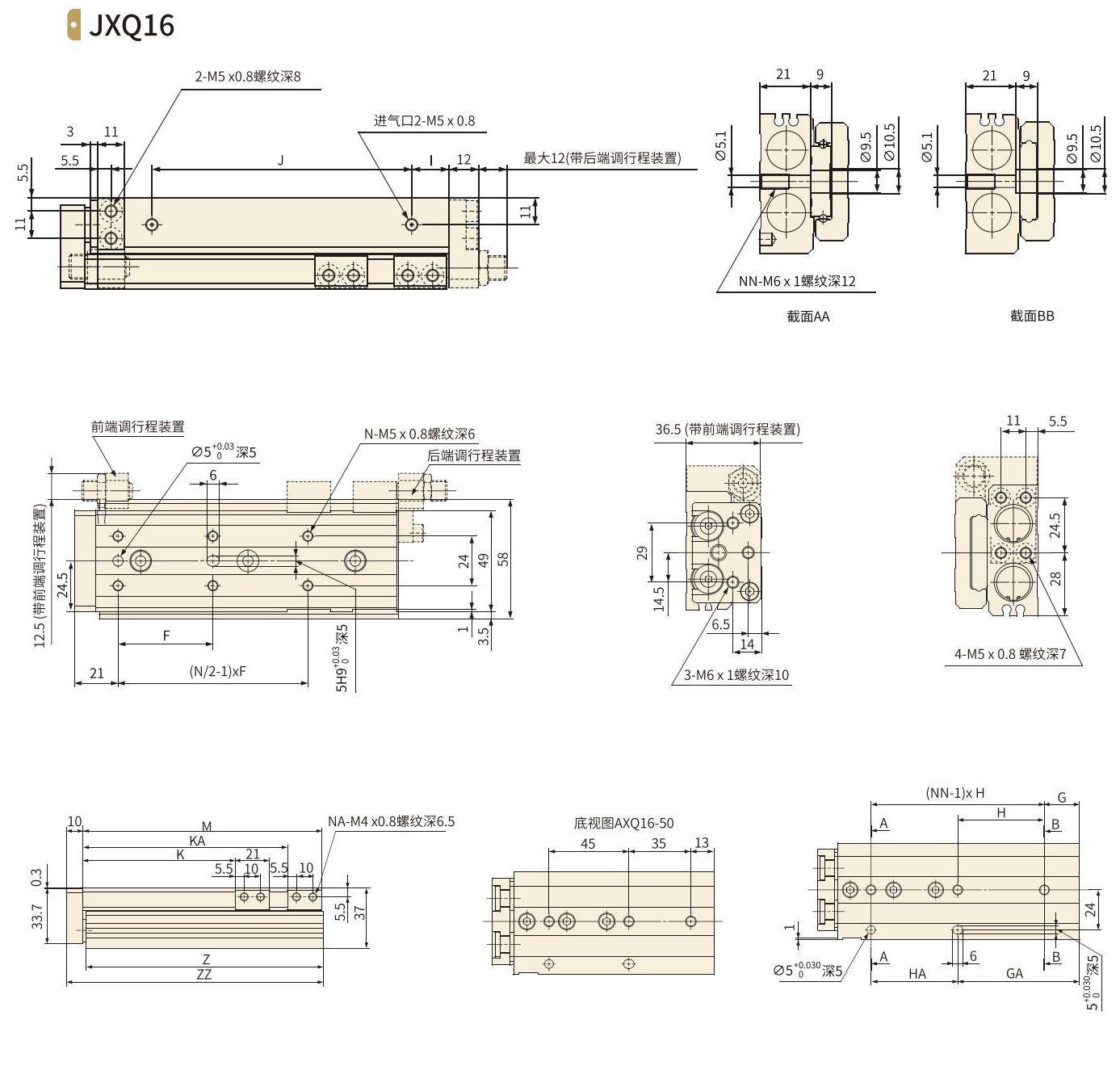

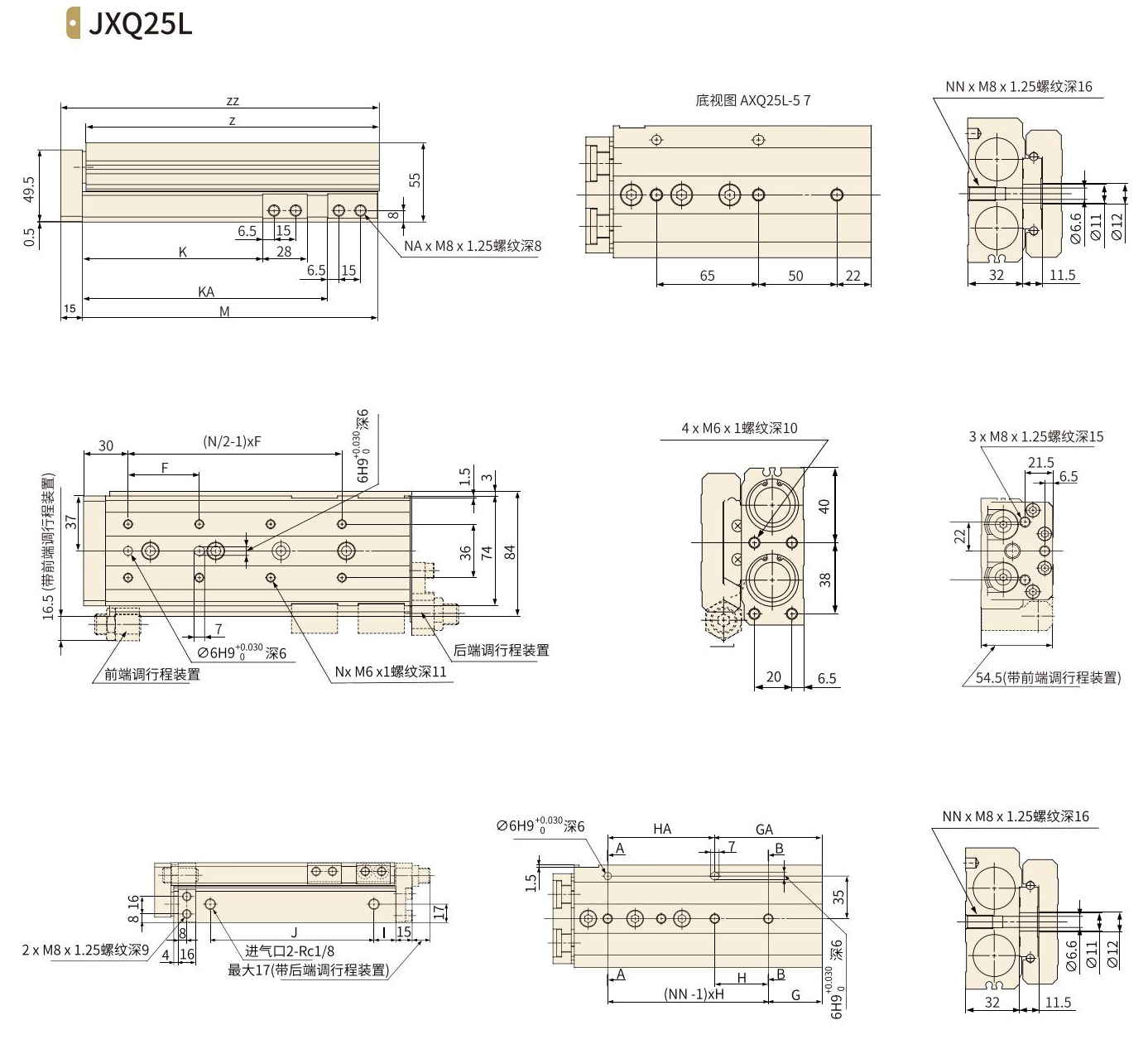

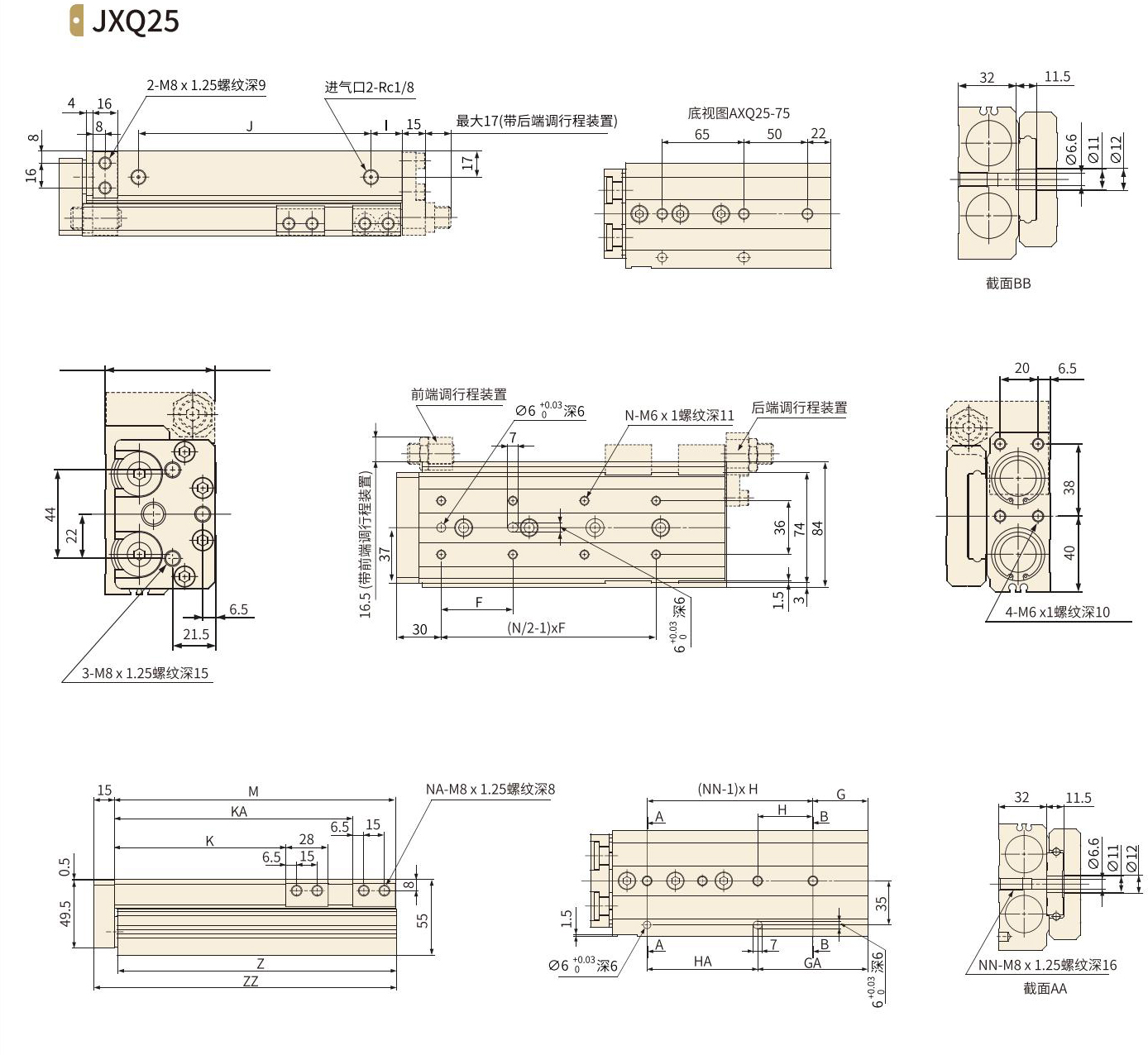

外形尺寸

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ6-10	22	4	6	23	2	13	16	9	17	21.5	-	4	42	41.5	48
JXQ6-20	25	4	13	26	2	13	26	9	27	31.5	-	4	52	51.5	58
JXQ6-30	21	6	-	-	3	29	20	9	37	41.5	-	4	62	61.5	68
JXQ6-40	26	6	11	28	3	39	28	16	48	51.5	67.5	8	80	79.5	86
JXQ6-50	27	6	21	28	3	49	28	9	65	61.5	77.5	8	90	89.5	96

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ6L-10	22	4	6	23	2	13	16	9	17	21.5	-	4	42	41.5	48
JXQ6L-20	25	4	13	26	2	13	26	9	27	31.5	-	4	52	51.5	58
JXQ6L-30	21	6	-	-	3	29	20	9	37	41.5	-	4	62	61.5	68
JXQ6L-40	26	6	11	28	3	39	28	16	48	51.5	67.5	8	80	79.5	86
JXQ6L-50	27	6	21	28	3	49	28	9	65	61.5	77.5	8	90	89.5	96

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ8-10	25	4	7	25	2	13	19	11	17	23.5	-	4	46	45.5	53
JXQ8-20	25	4	14	28	2	14	28	10	28	33.5	-	4	56	55.5	63
JXQ8-30	26	6	-	-	3	29	27	12	40	43.5	-	4	70	69.5	77
JXQ8-40	32	6	8	31	3	39	31	14	52	53.5	69.4	8	84	83.5	91
JXQ8-50	46	6	8	29	4	37	58	13	78	63.5	94.4	8	109	108.5	116
JXQ8-75	50	6	31	30	4	61	60	12	105	88.5	120.4	8	135	134.5	142

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ8L-10	25	4	7	25	2	13	19	11	17	23.5	-	4	46	45.5	53
JXQ8L-20	25	4	14	28	2	14	28	10	28	33.5	-	4	56	55.5	63
JXQ8L-30	26	6	-	-	3	29	27	12	40	43.5	-	4	70	69.5	77
JXQ8L-40	32	6	8	31	3	39	31	14	52	53.5	69.4	8	84	83.5	91
JXQ8L-50	46	6	8	29	4	37	58	13	78	63.5	94.4	8	109	108.5	116
JXQ8L-75	50	6	31	30	4	61	60	12	105	88.5	120.4	8	135	134.5	142

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ12-10	28	4	18	32	2	18	32	12	34	27	49	8	67	66	76
JXQ12-20	28	4	18	32	2	18	32	12	34	37	-	4	67	66	76
JXQ12-30	38	4	20	40	2	20	40	14	42	47	-	4	77	76	86
JXQ12-40	34	6	-	-	3	38	39	15	58	57	76	8	94	93	103
JXQ12-50	34	6	9	39	3	48	39	13	70	67	86	8	104	103	113
JXQ12-75	36	8	23	36	4	59	72	17	110	92	130	8	148	147	157
JXQ12-100	36	10	12	36	5	84	72	17	135	117	155	8	173	172	182

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ12L-10	28	4	18	32	2	18	32	12	17	27	49	8	67	66	76
JXQ12L-20	28	4	18	32	2	18	32	12	27	37	-	4	67	66	76
JXQ12L-30	38	4	20	40	2	20	40	14	37	47	-	4	77	76	86
JXQ12L-40	34	6	-	-	3	38	39	15	48	57	76	8	94	93	103
JXQ12L-50	34	6	9	39	3	48	39	13	65	67	86	8	104	103	113
JXQ12L-75	36	8	23	36	4	59	72	17	65	92	130	8	148	147	157
JXQ12L-100	36	10	12	36	5	84	72	17	65	117	155	8	173	172	182

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ16-10	38	4	18	39	2	18	39	12	40	28	57	8	78	77	89
JXQ16-20	38	4	18	39	2	18	39	12	40	38	-	4	78	77	89
JXQ16-30	48	4	19	48	2	19	48	12	50	48	-	4	88	87	99
JXQ16-40	58	4	19	58	2	19	58	12	60	58	-	4	987	97	109
JXQ16-50	40	6	-	-	3	48	45	20	68	68	93	8	114	113	125
JXQ16-75	46	6	21	52	3	73	52	15	105	93	125	8	146	145	157
JXQ16-100	44	8	36	44	4	80	88	18	145	118	168	8	189	188	200
JXQ16-125	44	10	17	44	5	105	88	23	165	143	193	8	214	213	225

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ16L-10	38	4	18	39	2	18	39	12	40	28	57	8	78	77	89
JXQ16L-20	38	4	18	39	2	18	39	12	40	38	-	4	78	77	89
JXQ16L-30	48	4	19	48	2	19	48	12	50	48	-	4	88	87	99
JXQ16L-40	58	4	19	58	2	19	58	12	60	58	-	4	987	97	109
JXQ16L-50	40	6	-	-	3	48	45	20	68	68	93	8	114	113	125
JXQ16L-75	46	6	21	52	3	73	52	15	105	93	125	8	146	145	157
JXQ16L-100	44	8	36	44	4	80	88	18	145	118	168	8	189	188	200
JXQ16L-125	44	10	17	44	5	105	88	23	165	143	193	8	214	213	225

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ20-10	45	4	22	46	2	18	50	16	46	32	70	8	94	92.5	108
JXQ20-20	40	4	22	46	2	18	50	16	46	42	70	8	94	92.5	108
JXQ20-30	48	4	22	46	2	18	50	16	46	52	-	4	94	92.5	108
JXQ20-40	58	4	22	56	2	22	56	16	56	62	-	4	104	102.5	118
JXQ20-50	42	6	-	-	3	48	48	18	72	72	98	8	122	120.5	136
JXQ20-75	55	6	17	56	3	73	56	23	100	97	131	8	155	153.5	169
JXQ20-100	50	8	18	56	4	74	112	25	155	122	188	8	212	210.5	226
JXQ20-125	55	8	37	59	4	96	118	18	190	147	216	8	240	238.5	254
JXQ20-150	62	8	56	62	4	118	124	21	215	172	244	8	268	266.5	282

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ20L-10	45	4	22	46	2	18	50	16	46	32	70	8	94	92.5	108
JXQ20L-20	40	4	22	46	2	18	50	16	46	42	70	8	94	92.5	108
JXQ20L-30	48	4	22	46	2	18	50	16	46	52	-	4	94	92.5	108
JXQ20L-40	58	4	22	56	2	22	56	16	56	62	-	4	104	102.5	118
JXQ20L-50	42	6	-	-	3	48	48	18	72	72	98	8	122	120.5	136
JXQ20L-75	55	6	17	56	3	73	56	23	100	97	131	8	155	153.5	169
JXQ20L-100	50	8	18	56	4	74	112	25	155	122	188	8	212	210.5	226
JXQ20L-125	55	8	37	59	4	96	118	18	190	147	216	8	240	238.5	254
JXQ20L-150	62	8	56	62	4	118	124	21	215	172	244	8	268	266.5	282

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ25-10	55	4	23	55	2	23	55	16	56	36.5	77.5	8	107	105.5	123
JXQ25-20	46	4	23	55	2	23	55	16	56	46.5	77.5	8	107	105.5	123
JXQ25-30	55	4	23	55	2	23	55	16	56	56.5	-	4	107	105.5	123
JXQ25-40	65	4	23	65	2	23	65	16	66	66.5	-	4	117	115.5	133
JXQ25-50	75	4	32	80	2	32	80	16	90	76.5	111.5	8	141	139.5	157
JXQ25-75	60	6	-	-	3	72	65	31	100	101.5	136.5	8	166	164.5	182
JXQ25-100	48	8	44	44	4	88	88	20	150	126.5	175.5	8	205	203.5	221
JXQ25-125	60	8	31	66	4	97	132	18	205	151.5	228.5	8	258	256.5	274
JXQ25-150	65	8	56	66	4	122	132	18	230	176.5	253.5	8	283	281.5	299

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ25L-10	55	4	23	55	2	23	55	16	56	36.5	77.5	8	107	105.5	123
JXQ25L-20	46	4	23	55	2	23	55	16	56	46.5	77.5	8	107	105.5	123
JXQ25L-30	55	4	23	55	2	23	55	16	56	56.5	-	4	107	105.5	123
JXQ25L-40	65	4	23	65	2	23	65	16	66	66.5	-	4	117	115.5	133
JXQ25L-50	75	4	32	80	2	32	80	16	90	76.5	111.5	8	141	139.5	157
JXQ25L-75	60	6	-	-	3	72	65	31	100	101.5	136.5	8	166	164.5	182
JXQ25L-100	48	8	44	44	4	88	88	20	150	126.5	175.5	8	205	203.5	221
JXQ25L-125	60	8	31	66	4	97	132	18	205	151.5	228.5	8	258	256.5	274
JXQ25L-150	65	8	56	66	4	122	132	18	230	176.5	253.5	8	283	281.5	299
