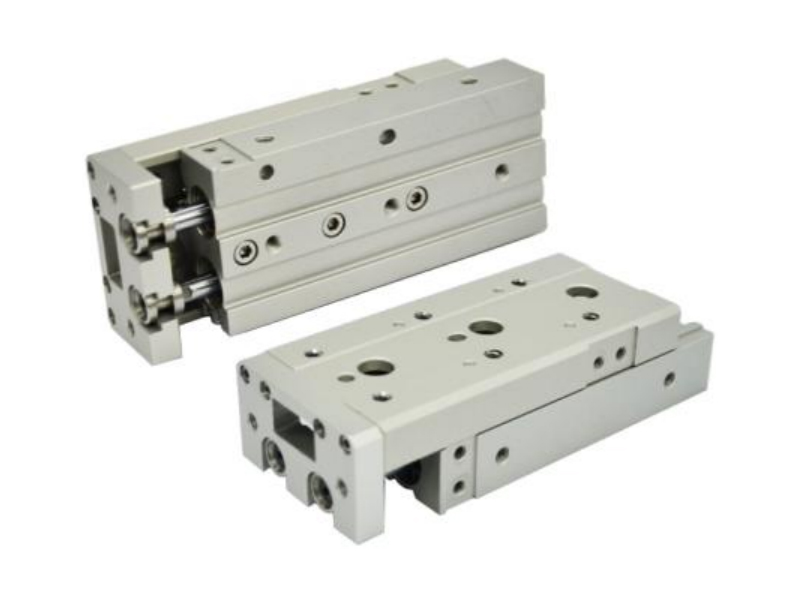

JXS系列气动滑台（交叉滚柱导轨）

JXS系列气动滑台（交叉滚柱导轨）

性能特点:

1. 双气缸设计，2倍输出力，体积薄

2. 气缸及工作台相结合，使整体尺寸减小

3. 采用交叉滚柱导轨设计，摩擦力小，气缸与工作台之间

4. 没有间隙存在适合精密组装

5. 可从三面安装

6. 内置磁环性，可安装磁性开关

7. 可选择带可调行程装置(0~5mm),可选为前端调程后端调程，两端调程

联系我们 PDF下载

产品参数
产品尺寸

规格参数

缸径mm	6	8	12	16	20	25
	ø6×2相当于ø8	ø8×2相当于ø1 1	ø12×2相当于ø1 7	ø16×2相当于ø22	ø20×2相当于ø28	ø25×2相当于ø35
使用液体	空气
动作方式	双作用
最高使用压力	0.7MPa
最低使用压力	0.15MPa
环境和液体温度	-10~+60°C但未冻结)
活塞速度	50~500mm/s
缓冲	橡胶缓冲(标准)
给油	不需要，如需加油，请用透平1号ISOVG32油
接管口径	M3×0.5	M5×0.8			1/8

滑台气缸选型参考表（双气缸设计）

缸径(mm)	动作方向	受压面积（mm²）	使用压力(MPa)
缸径(mm)	动作方向	受压面积（mm²）	0.2	0.3	0.4	0.5	0.6	0.7
∅6×2	伸出	57	11	17	23	29	34	40
∅6×2	缩回	42	8	13	17	21	25	29
∅8×2	伸出	101	20	30	40	51	61	71
∅8×2	缩回	75	15	23	30	38	45	53
∅12×2	伸出	226	45	68	90	113	136	158
∅12×2	缩回	170	34	51	68	85	102	119
∅16×2	伸出	402	80	121	161	201	241	281
∅16×2	缩回	302	60	91	121	151	181	211
∅20×2	伸出	628	126	188	251	314	377	440
∅20×2	缩回	471	94	141	188	236	283	330
∅25×2	伸出	982	196	295	393	491	589	687
∅25×2	缩回	756	151	227	302	378	454	529

订购码

①缸径	②型号	③行程	④调整装置

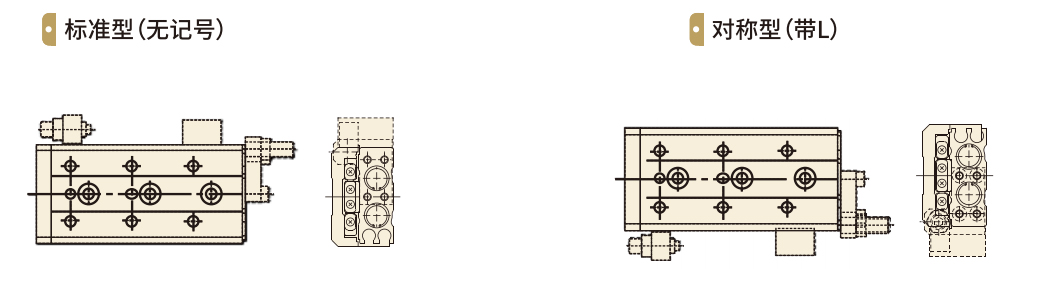

	无记号-标准型 L-对称型		无记号	无
			AS	前端调程
			AT	后端调程
			A	两端调程
			*BS	前端液压缓冲器
			*BT	后端液压缓冲器
			*B	两端液压缓冲器
			AB	前端调程后端液压缓冲器
			BA	前端液压缓冲垫后端调程

磁性开关表

缸径	行程									功能可选项	磁性开关型号
缸径	10	20	30	40	50	75	100	125	150	行程调整装置(0~5mm)	直接安装
∅6×2	●	●	●	●	●					●	JEL-07D
∅8×2	●	●	●	●	●	●				●
∅12×2	●	●	●	●	●	●	●			●
∅16×2	●	●	●	●	●	●	●	●		●
∅20×2	●	●	●	●	●	●	●	●	●	●
∅25×2	●	●	●	●	●	●	●	●	●	●

[注]感应器型号具体订购码请参照P173

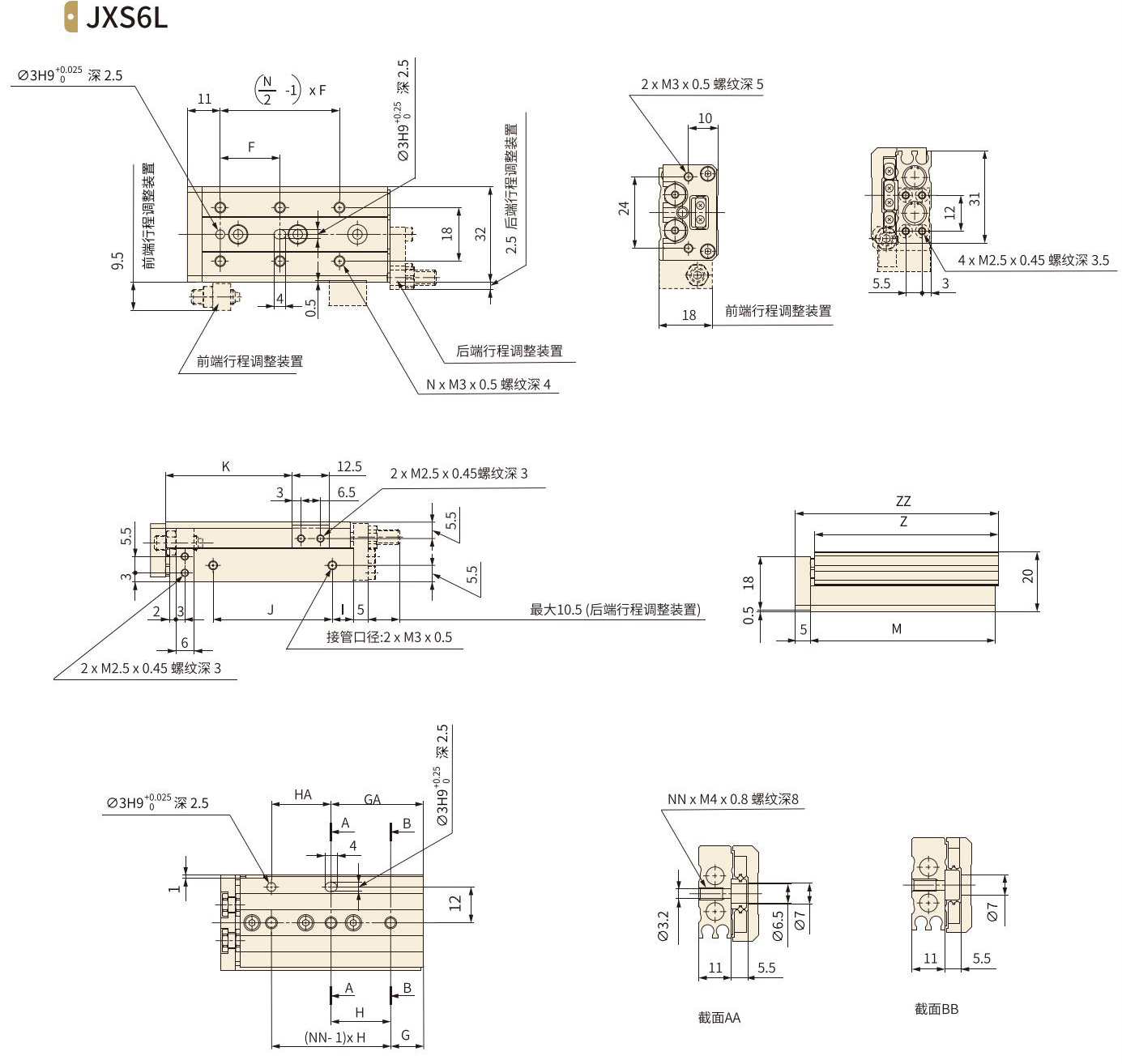

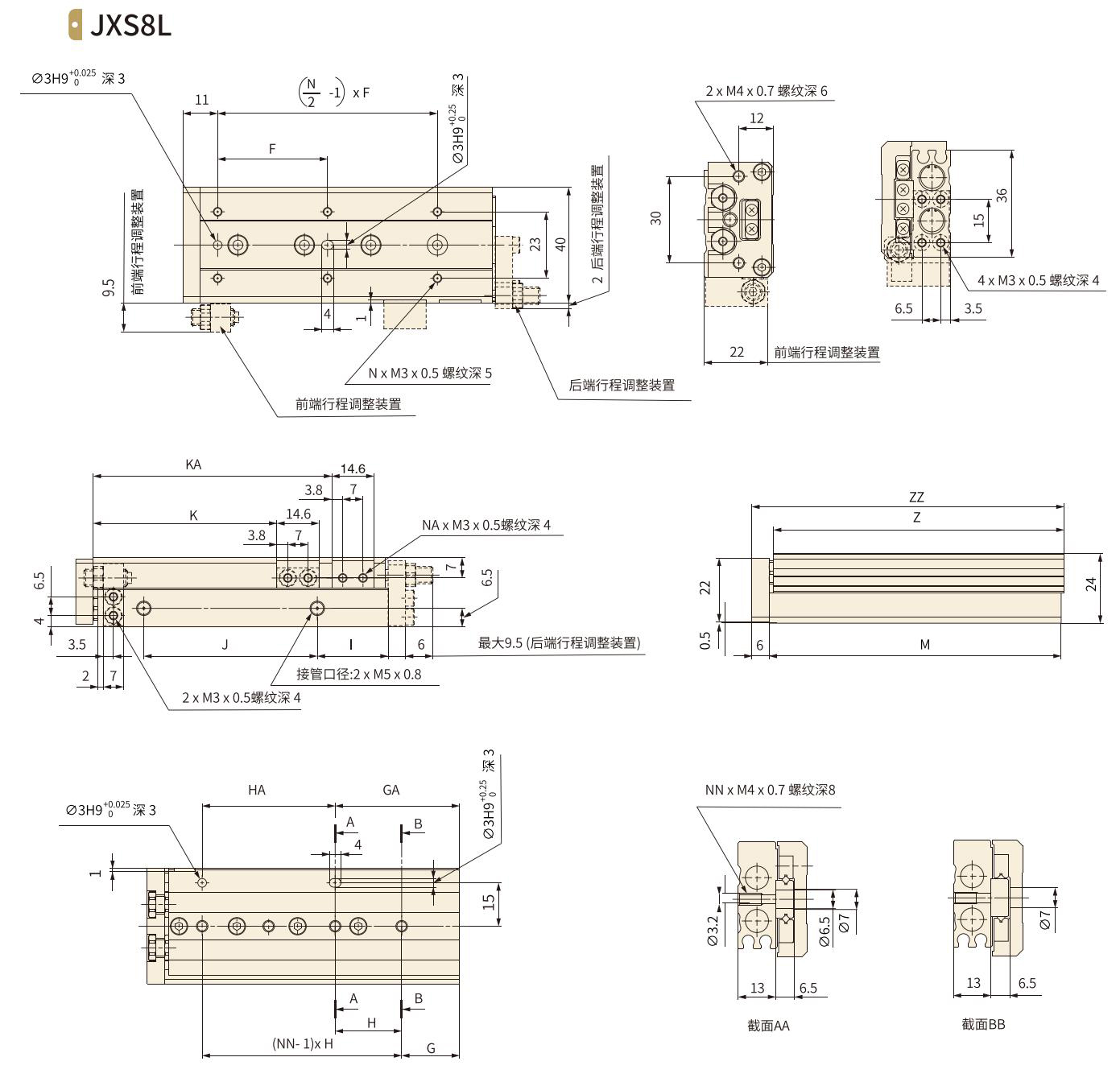

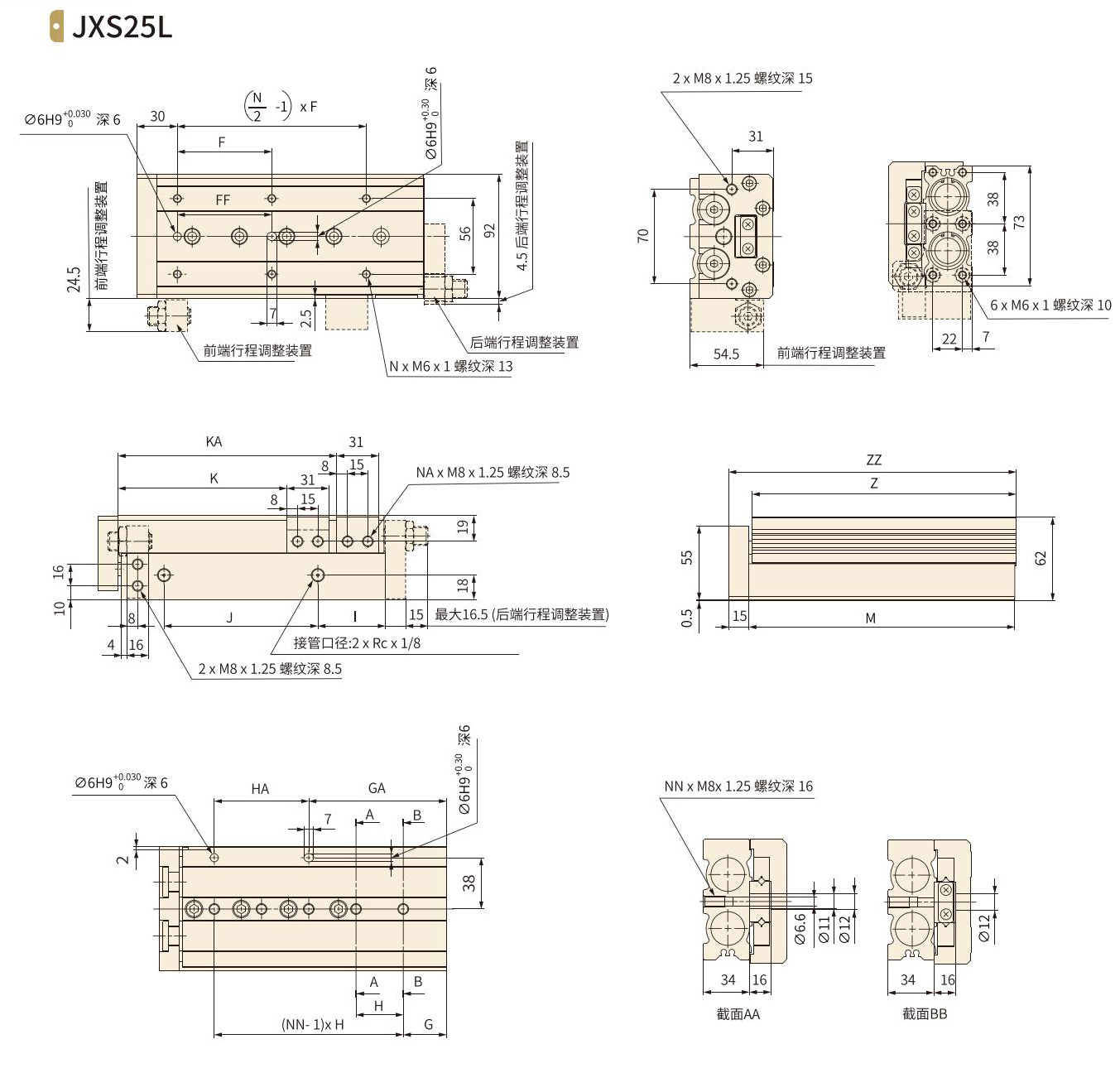

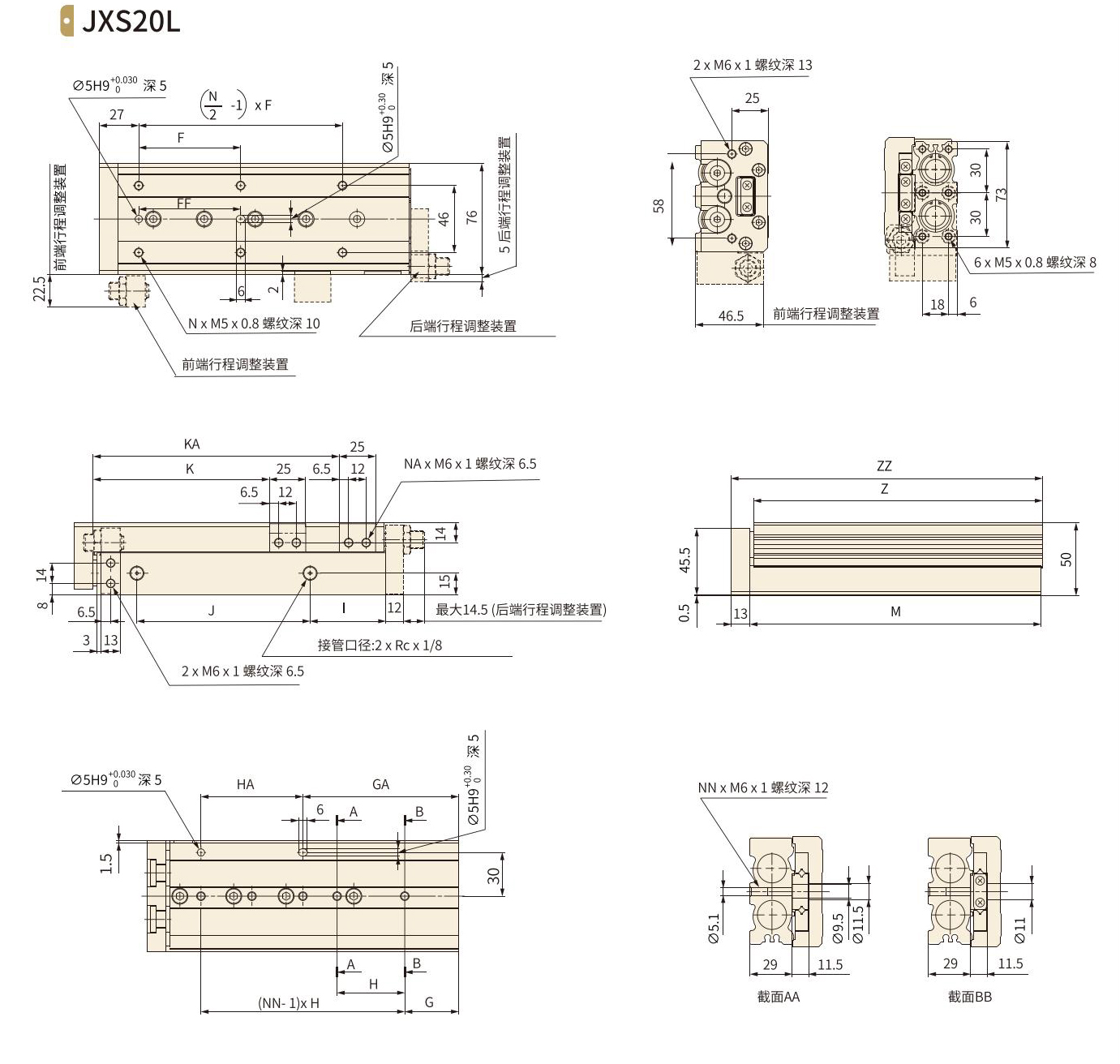

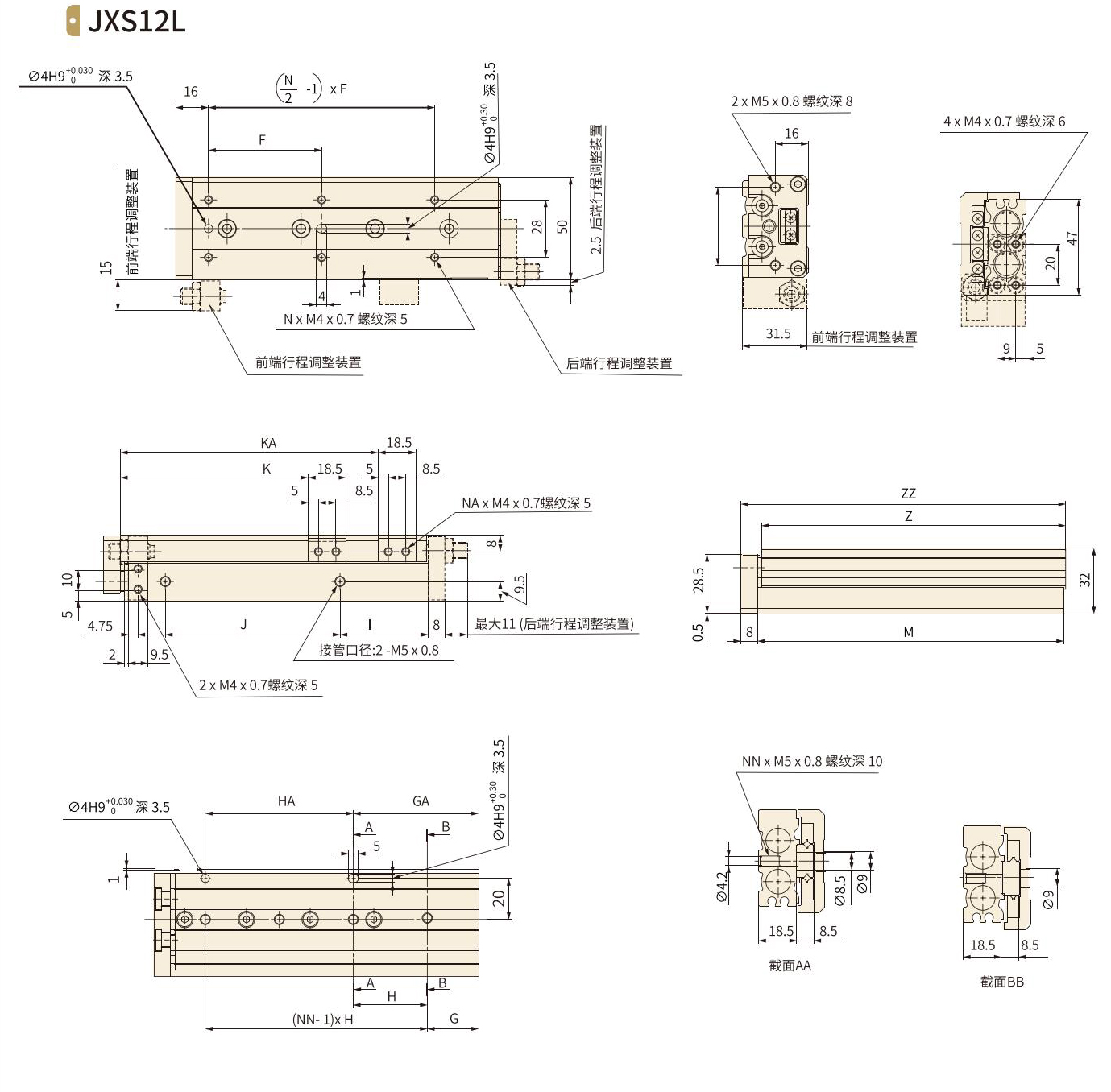

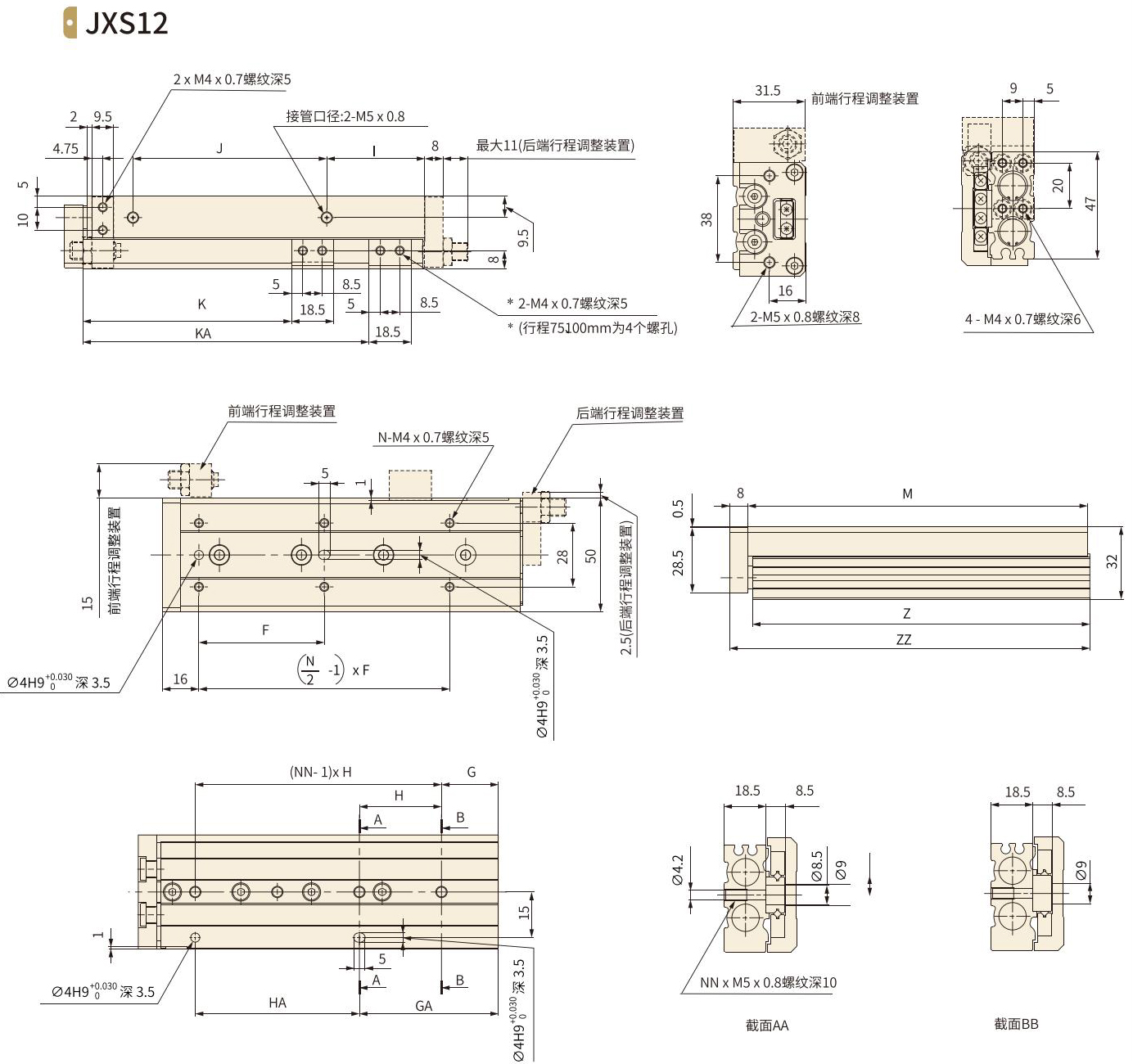

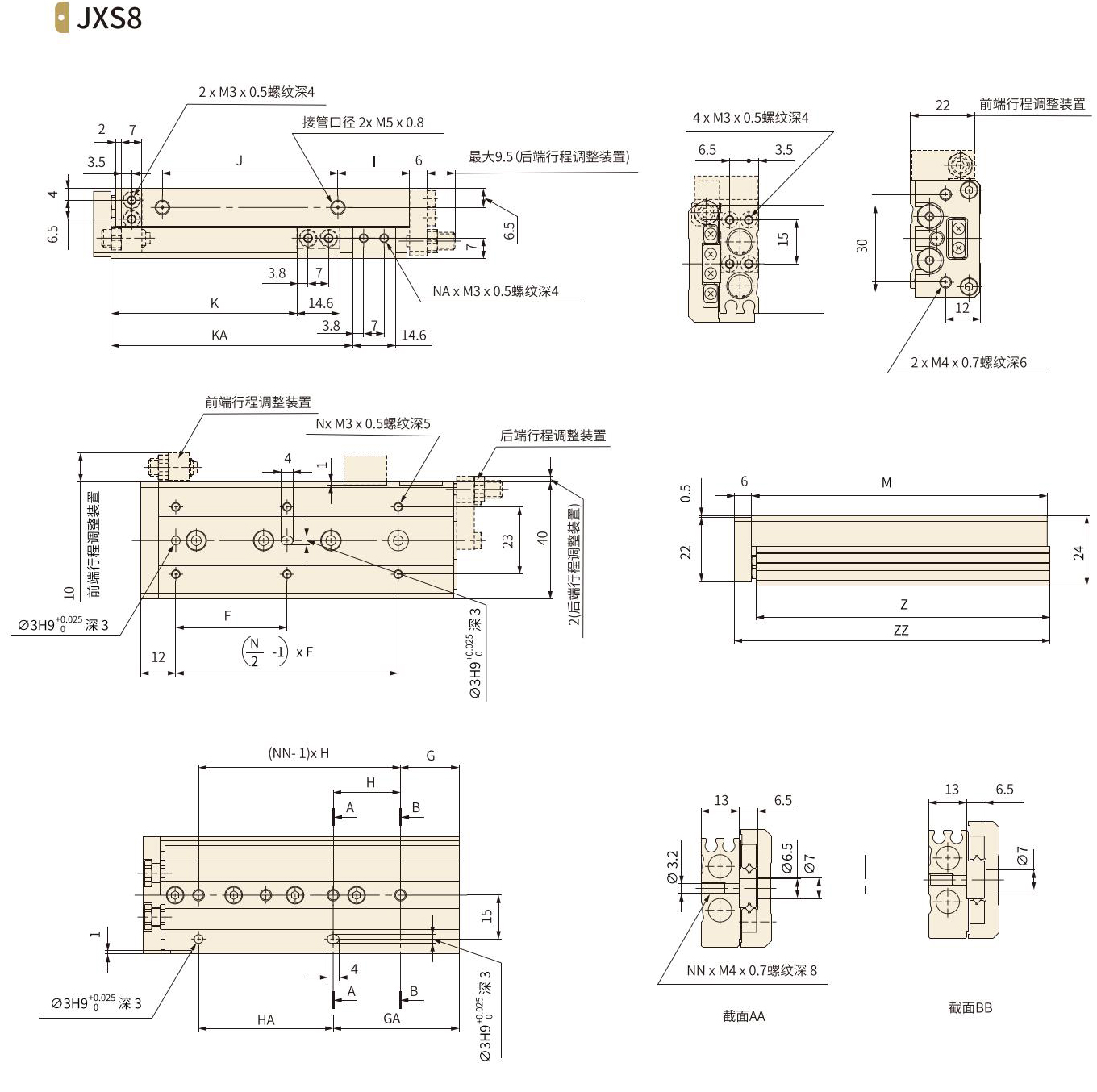

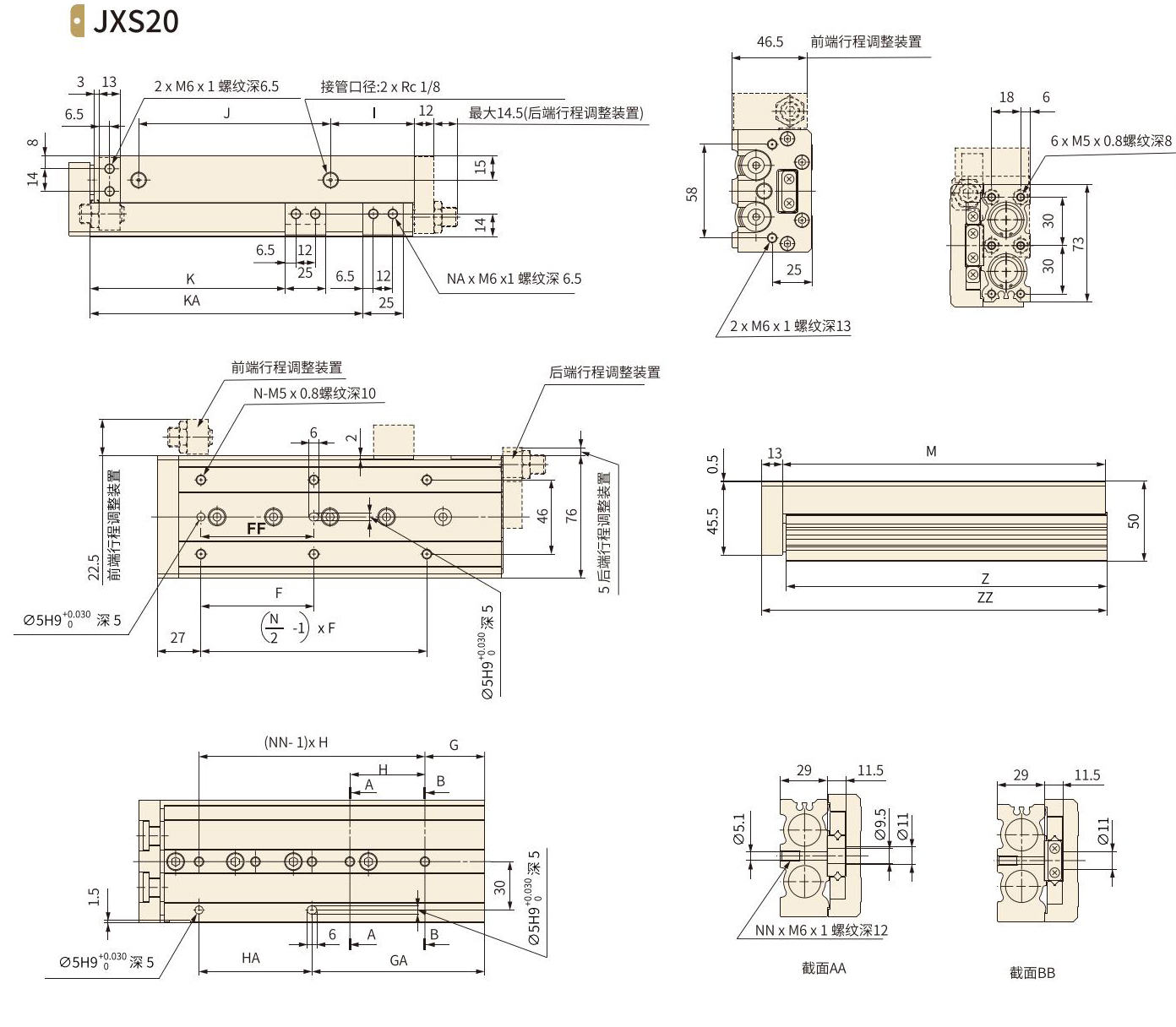

外形尺寸

型号	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS8-10	25	4	9	28	2	17	20	13	20	23.5	-	2	49	48.5	56
JXS8-20	30	4	12	30	2	12	30	8.5	29.5	33.5	-	2	54	53.5	61
JXS8-30	40	4	13	20	3	33	20	9.5	439	43.5	-	2	65	64.5	72
JXS8-40	50	6	15	28	3	43	28	10.5	56	53.5	-	2	83	82.5	90
JXS8-50	38	6	20	23	4	43	46	24.5	60	63.5	82.5	4	101	100.5	108
JXS8-75	50	6	27	28	5	83	56	38.5	96	88.5	132.5	4	151	150.5	158

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS12-10	25	4	15	40	2	15	40	10	40	26.5	-	2	71	70	80
JXS12-20	35	4	15	40	2	15	40	10	40	36.5	-	2	71	70	80
JXS12-30	35	4	15	40	2	15	40	10	40	46.5	-	2	71	70	80
JXS12-40	50	6	17	25	3	42	25	10	52	56.5	-	2	83	82.5	92
JXS12-50	35	6	15	36	3	51	36	22	60	66.5	-	2	103	102	112
JXS12-75	55	6	25	36	4	61	72	43	85	91.5	125.5	4	149	148	158
JXS12-100	65	6	35	38	5	11l	76	52	130	116.5	179.5	4	203	202	212

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS16-10	35	4	16	40	2	16	40	10	40	29	-	2	76	75	87
JXS16-20	35	4	16	40	2	16	40	10	40	39	-	2	76	75	87
JXS16-30	35	4	16	40	2	16	40	10	40	49	-	2	76	75	87
JXS16-40	40	4	16	50	3	16	50	10	50	59	-	2	86	75	97
JXS16-50	30	6	21	30	3	51	30	15	60	69	-	2	101	100	112
JXS16-75	55	6	26	35	4	61	70	40	85	94	125	4	151	150	162
JXS16-100	65	6	39	35	5	109	70	55	118	119	173	4	199	198	210
JXS16-125	70	8	19	35	7	159	70	68	155	144	223	4	249	248	260

型号	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS20-10	50	40	4	15	45	2	25	35	10	44	31	-	2	83	81.5	97
JXS20-20	50	40	4	15	45	2	25	35	10	44	41	-	2	83	81.5	97
JXS20-30	50	40	4	15	45	2	25	35	10	44	51	-	2	83	81.5	97
JXS20-40	60	50	4	15	55	3	35	35	10	54	61	-	2	93	91.5	107
JXS20-50	35	35	6	45	35	3	50	35	10	69	71	-	2	108	106.5	122
JXS20-75	60	60	6	19	35	4	54	70	10	108	96	-	2	147	145.5	161
JXS20-100	70	70	6	37	35	5	107	70	58	113	121	169	4	200	198.5	214
JXS20-125	70	70	8	41	38	6	155	76	70	155	146	223	4	254	152.5	268
JXS20-150	80	80	8	19	44	7	195	88	87	190	171	275	4	306	304.5	320

型号	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS25-10	50	40	4	22	45	2	22	45	12	47	35	-	2	92	90.5	108
JXS25-20	50	40	4	22	45	2	22	45	12	47	45	-	2	92	90.5	108
JXS25-30	50	40	4	22	45	2	22	45	12	47	55	-	2	92	90.5	108
JXS25-40	60	50	4	22	55	3	22	55	12	57	65	-	2	102	100.5	118
JXS25-50	35	35	6	20	35	3	55	35	12	70	75	-	2	115	113.5	131
JXS25-75	60	60	6	26	35	4	61	70	33	90	100	-	2	156	154.5	172
JXS25-100	70	70	6	32	35	5	102	70	50	114	125	162	4	197	195.5	213
JXS25-125	70	70	8	40	38	6	154	70	67	155	150	218	4	255	253.5	271
JXS25-150	80	80	8	30	40	7	190	80	82	180	175	258	4	295	293.5	311

型号	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

型号	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS12-10	25	4	15	40	2	15	40	10	40	26.5	-	2	71	70	80
JXS12-20	35	4	15	40	2	15	40	10	40	36.5	-	2	71	70	80
JXS12-30	35	4	15	40	2	15	40	10	40	46.5	-	2	71	70	80
JXS12-40	50	6	17	25	3	42	25	10	52	56.5	-	2	83	82.5	92
JXS12-50	35	6	15	36	3	51	36	22	60	66.5	-	2	103	102	112
JXS12-75	55	6	25	36	4	61	72	43	85	91.5	125.5	4	149	148	158
JXS12-100	65	6	35	38	5	111	76	52	130	116.5	179.5	4	203	202	212

型号	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS16-10	35	4	16	40	2	16	40	10	40	29	-	2	76	75	87
JXS16-20	35	4	16	40	2	16	40	10	40	39	-	2	76	75	87
JXS16-30	35	4	16	40	2	16	40	10	40	49	-	2	76	75	87
JXS16-40	40	4	16	50	3	16	50	10	50	59	-	2	86	75	97
JXS16-50	30	6	21	30	3	51	30	15	60	69	-	2	101	100	112
JXS16-75	55	6	26	35	4	61	70	40	85	94	125	4	151	150	162
JXS16-100	65	6	39	35	5	109	70	55	118	119	173	4	199	198	210
JXS16-125	70	8	19	35	7	159	70	68	155	144	223	4	249	248	260

型号	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS20-10	50	40	4	15	45	2	25	35	10	44	31	-	2	83	81.5	97
JXS20-20	50	40	4	15	45	2	25	35	10	44	41	-	2	83	81.5	97
JXS20-30	50	40	4	15	45	2	25	35	10	44	51	-	2	83	81.5	97
JXS20-40	60	50	4	15	55	3	35	35	10	54	61	-	2	93	91.5	107
JXS20-50	35	35	6	45	35	3	50	35	10	69	71	-	2	108	106.5	122
JXS20-75	60	60	6	19	35	4	54	70	10	108	96	-	2	147	145.5	161
JXS20-100	70	70	6	37	35	5	107	70	58	113	121	169	4	200	198.5	214
JXS20-125	70	70	8	41	38	6	155	76	70	155	146	223	4	254	152.5	268
JXS20-150	80	80	8	19	44	7	195	88	87	190	171	275	4	306	304.5	320

型号	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS25-10	50	40	4	22	45	2	22	45	12	47	35	-	2	92	90.5	108
JXS25-20	50	40	4	22	45	2	22	45	12	47	45	-	2	92	90.5	108
JXS25-30	50	40	4	22	45	2	22	45	12	47	55	-	2	92	90.5	108
JXS25-40	60	50	4	22	55	3	22	55	12	57	65	-	2	102	100.5	118
JXS25-50	35	35	6	20	35	3	55	35	12	70	75	-	2	115	113.5	131
JXS25-75	60	60	6	26	35	4	61	70	33	90	100	-	2	156	154.5	172
JXS25-100	70	70	6	32	35	5	102	70	50	114	125	162	4	197	195.5	213
JXS25-125	70	70	8	40	38	6	154	70	67	155	150	218	4	255	253.5	271
JXS25-150	80	80	8	30	40	7	190	80	82	180	175	258	4	295	293.5	311
