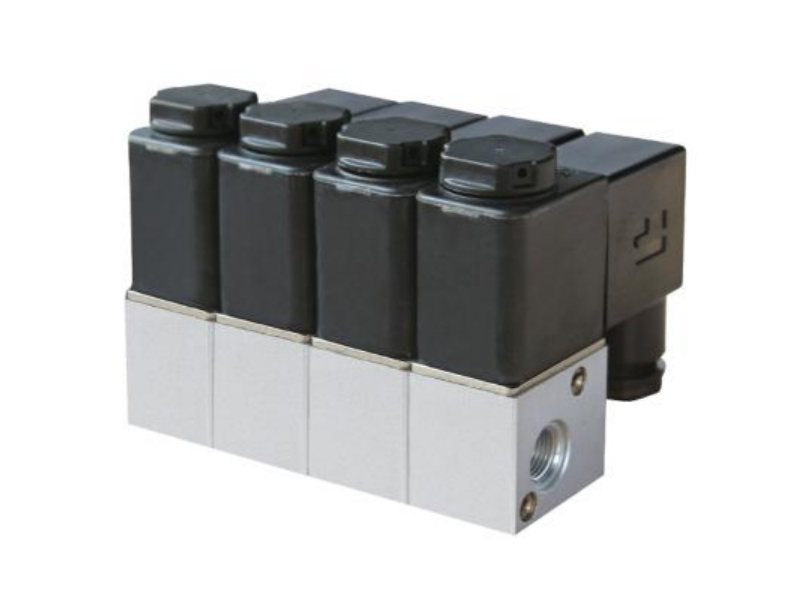

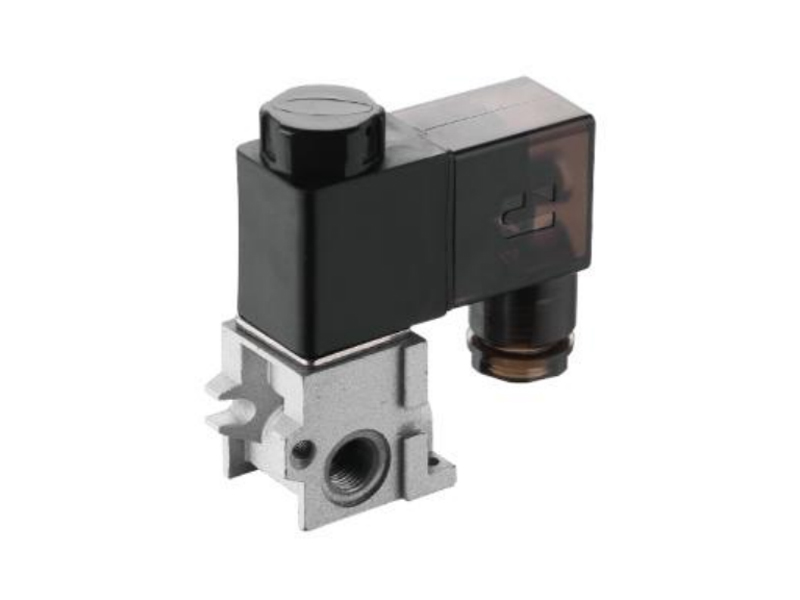

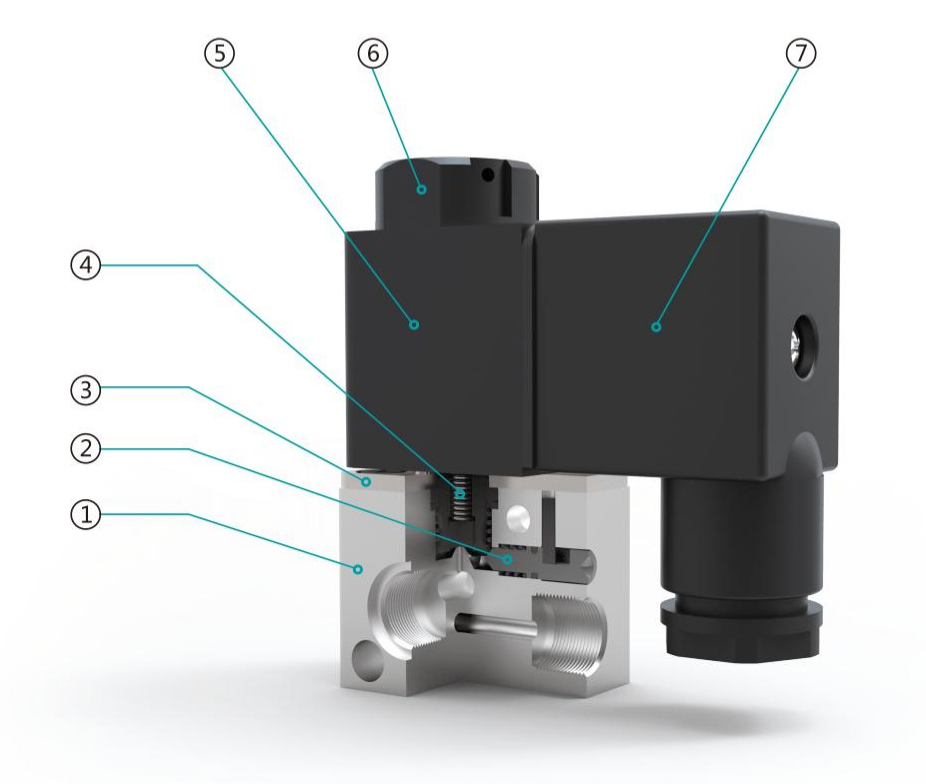

内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 |
| 1 | 阀体 | 5 | 线圈 |
| 2 | 手动杆 | 6 | 线圈螺帽 |
| 3 | 压板 | 7 | 接线盒 |
| 4 | 电磁铁芯 |

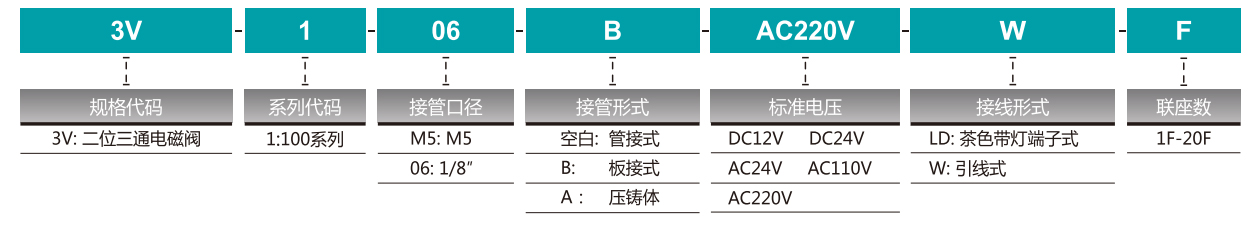

订购码
规格参数
| 型 号 | 3V1-M5 | 3V1-06(B/A)-NC |
| 工作介质 | 经40微米滤网过滤的空气 | |
| 动作方式 | 直动式 | |
| 接管口径 | M5 | 1/8”(无螺纹/G1/8") |
| 周围温度 | -10～+60℃ | |
| 气体温度 | 5～60℃ | |
| 出风口直径 | 1.0mm | |
| 润滑 | 不需要 | |
| 使用压力 | 0～0.8 MPa | |
| 最大耐压力 | 1.2 MPa | |
| 耗电量 | AC:5.5VA DC:4.8W | |
| 保护等级 | IP65 | |
| 接线形式 | 出线式或端子式 | |
| 本体材质 | 铝合金 | |
| 最高动作频率 | 每秒十次 | |
| 绝缘性 | F级 | |
| 电压范围 | ±10% | |
| 最短励磁时间 | 0.05秒 | |
| 流量孔径 | Ø1mm | |

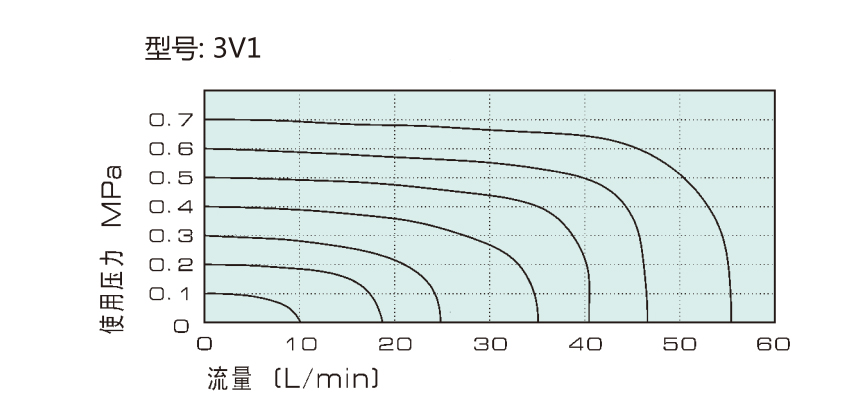

流量图

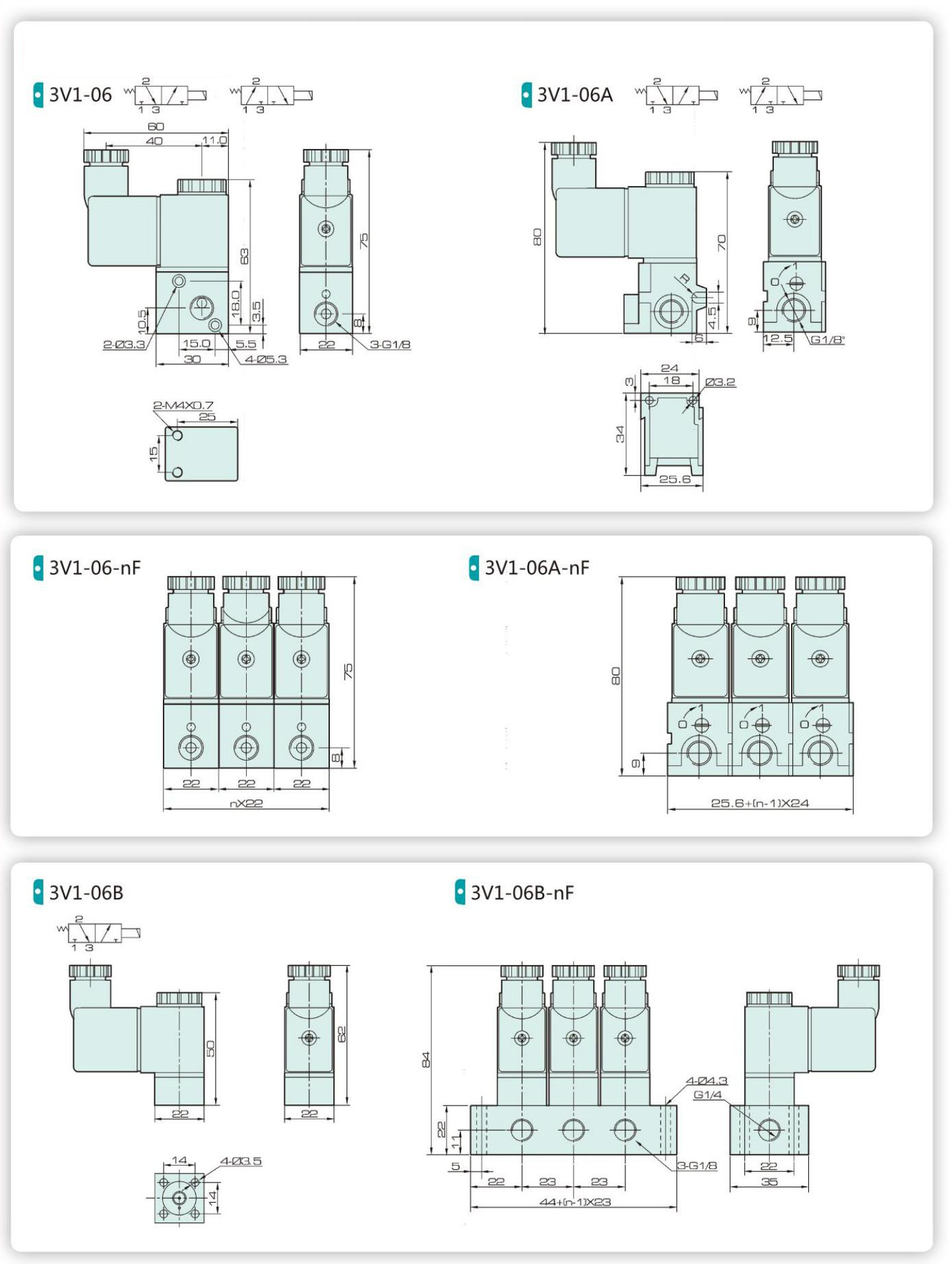

外形尺寸
