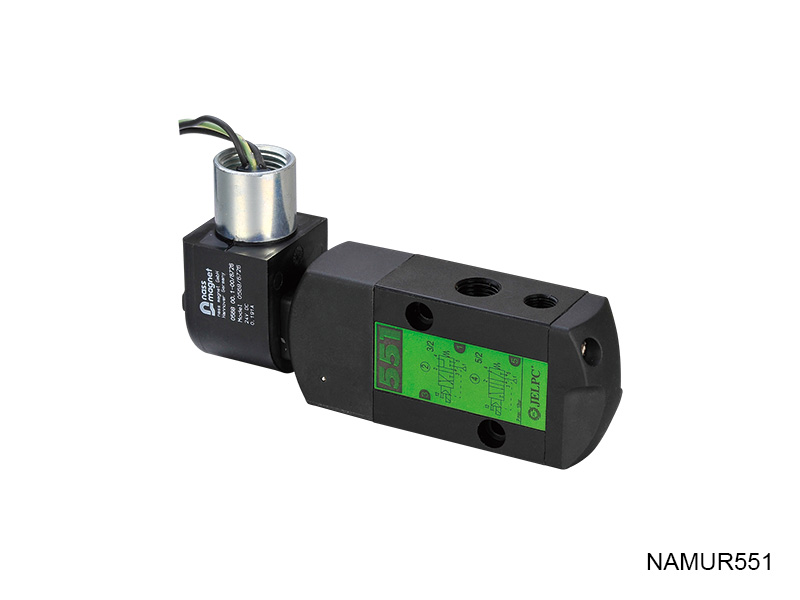

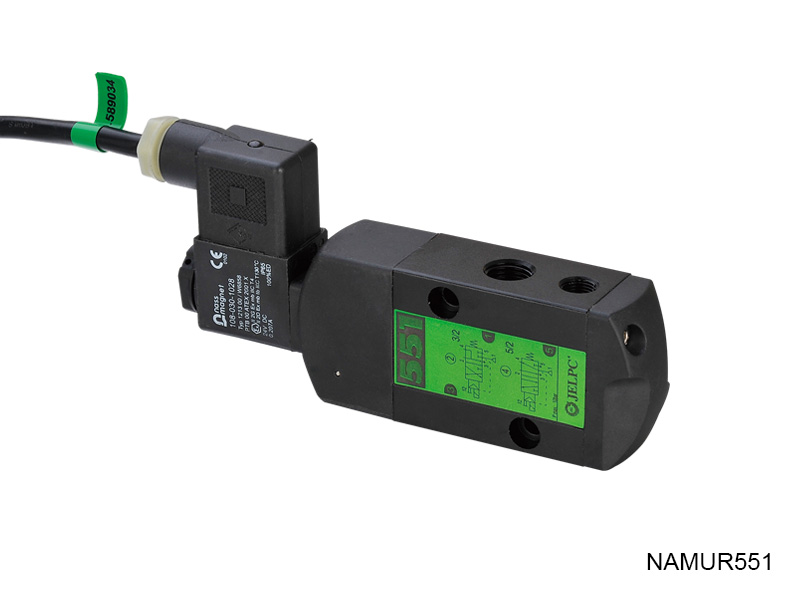

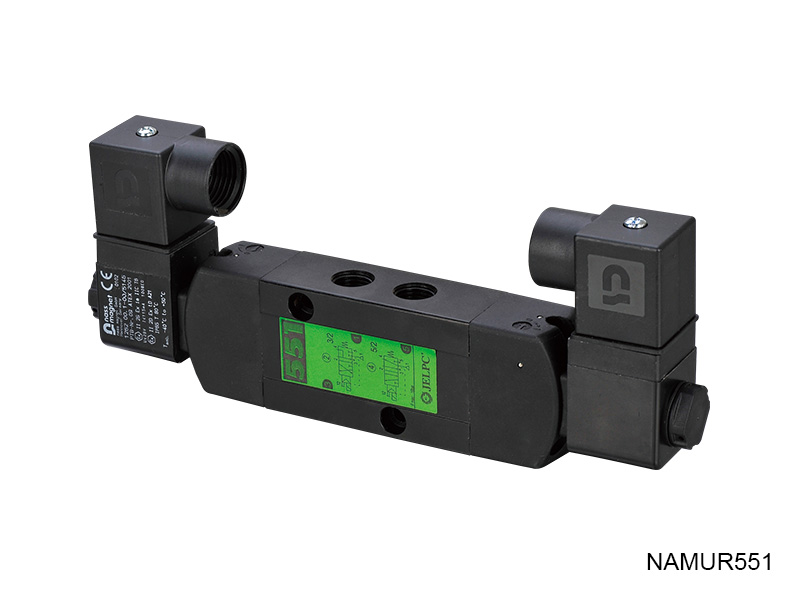

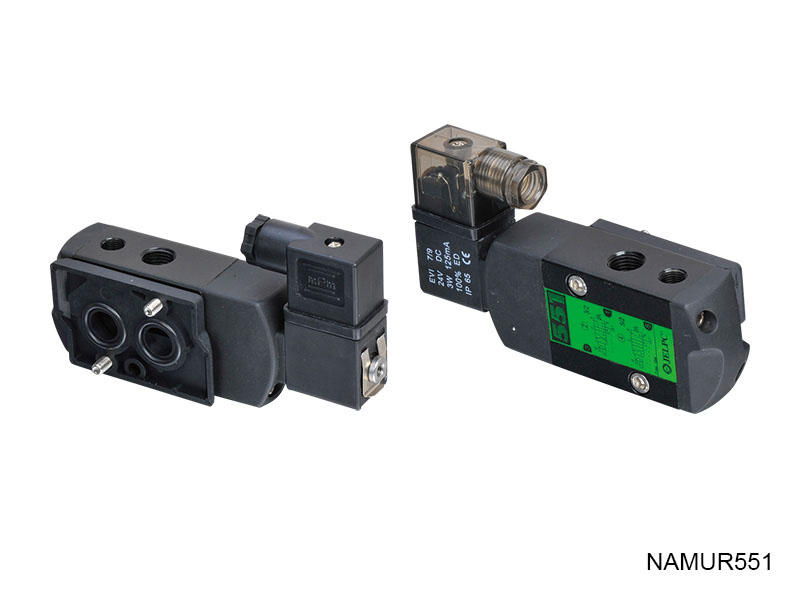

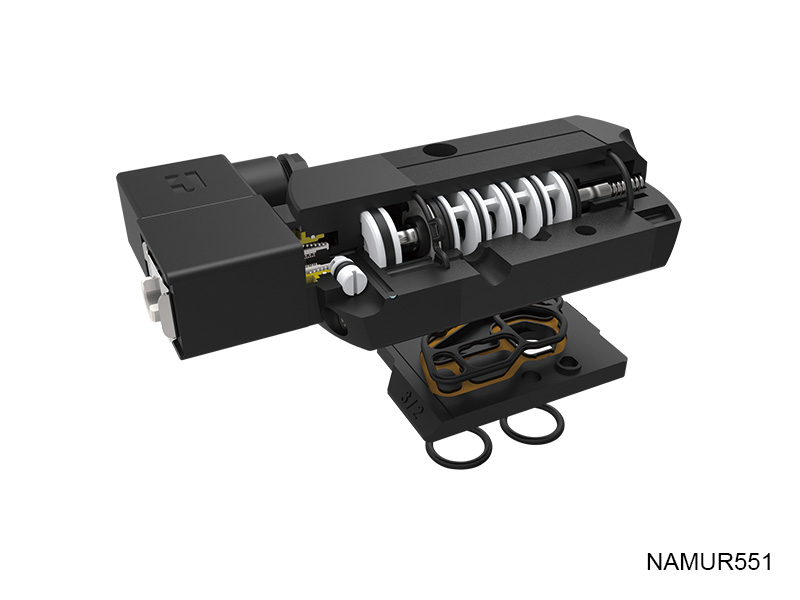

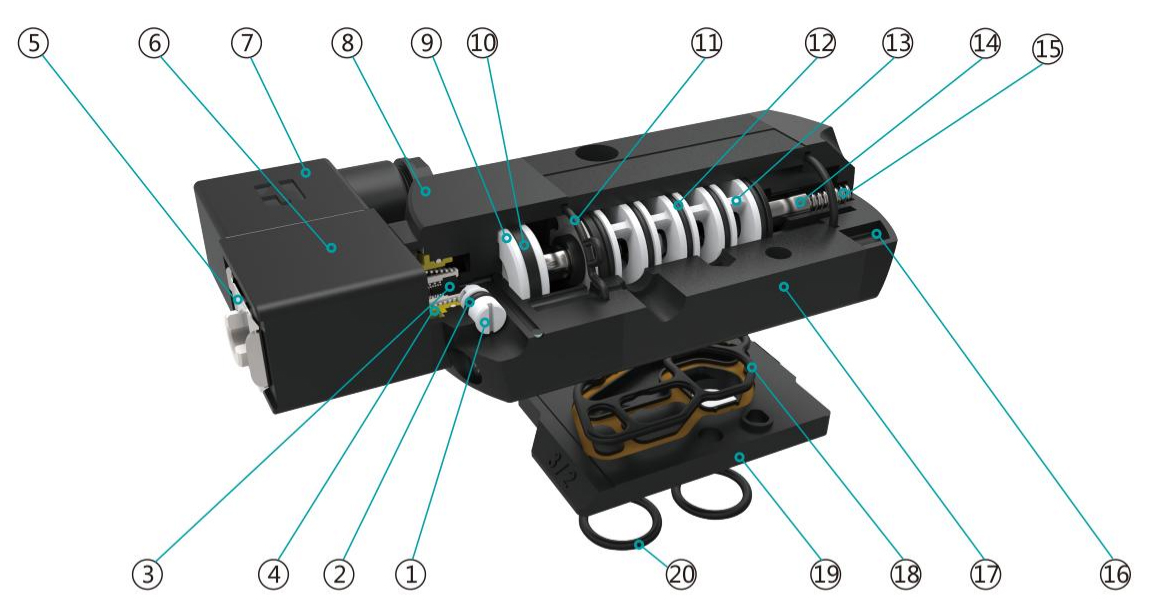

内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 |
| 1 | 手动杆 | 11 | 异形密封圈 |
| 2 | O形圈 | 12 | O形圈 |
| 3 | 密封垫 | 13 | 隔套 |
| 4 | 弹簧 | 14 | 阀芯 |
| 5 | 卡簧 | 15 | 复位弹簧 |
| 6 | 线圈 | 16 | 底盖 |
| 7 | 接线端子 | 17 | 阀体 |
| 8 | 先导阀座 | 18 | 异形密封件 |
| 9 | 活塞 | 19 | 转换连接板 |
| 10 | 活塞密封圈 | 20 | O形圈 |

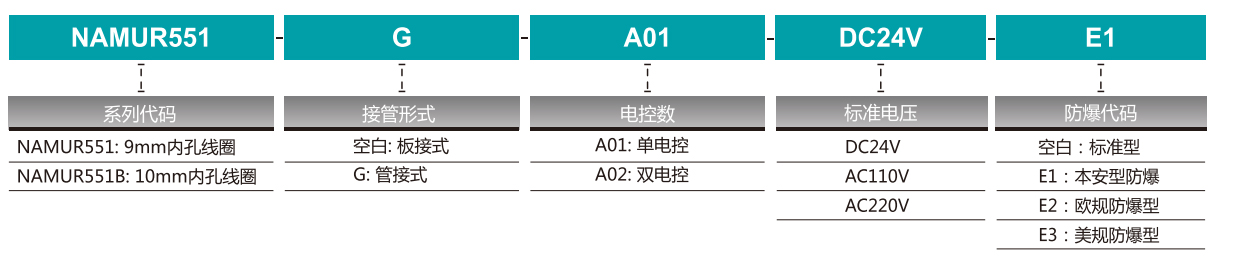

订购码

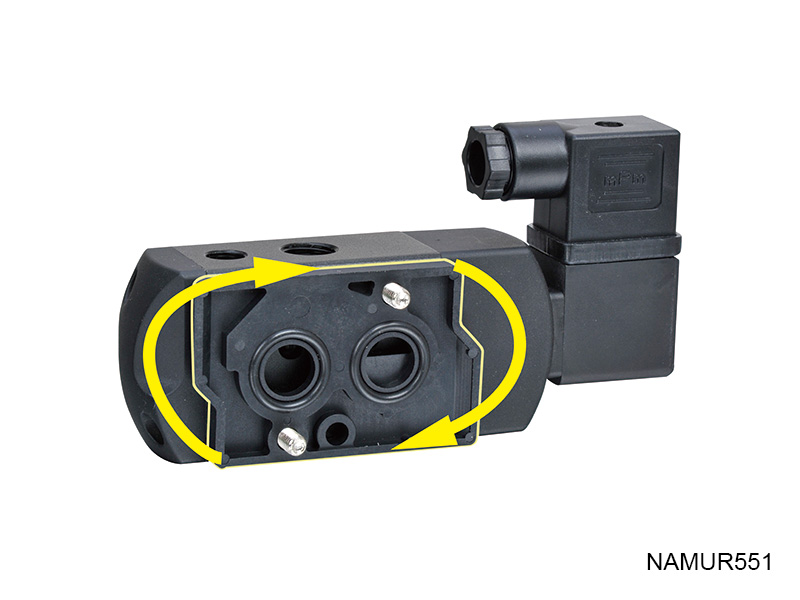

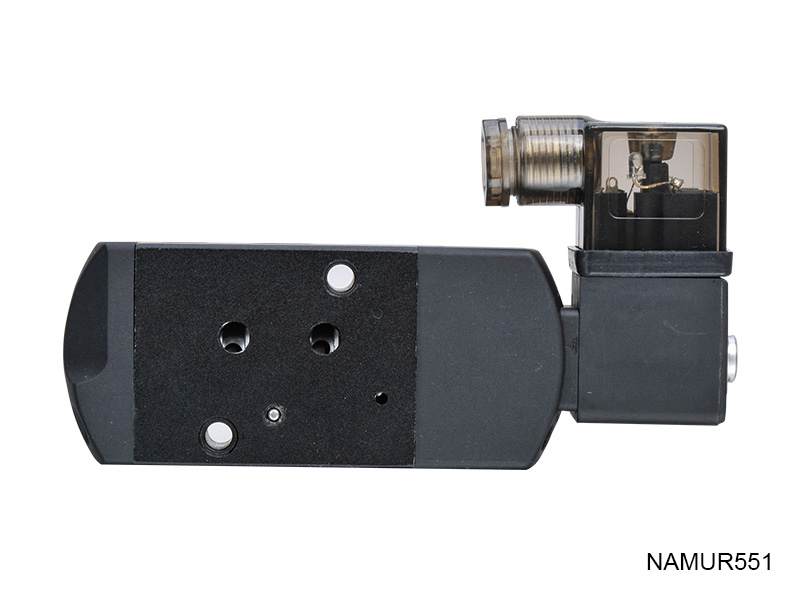

安装指令

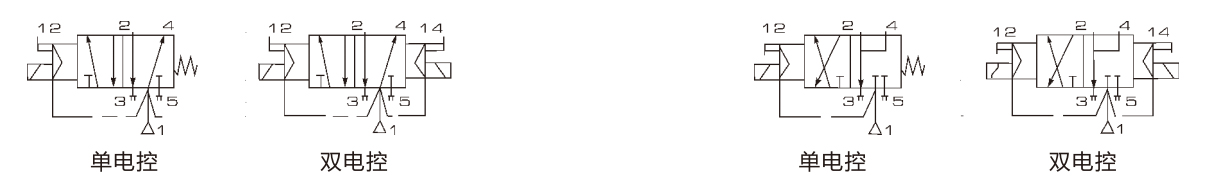

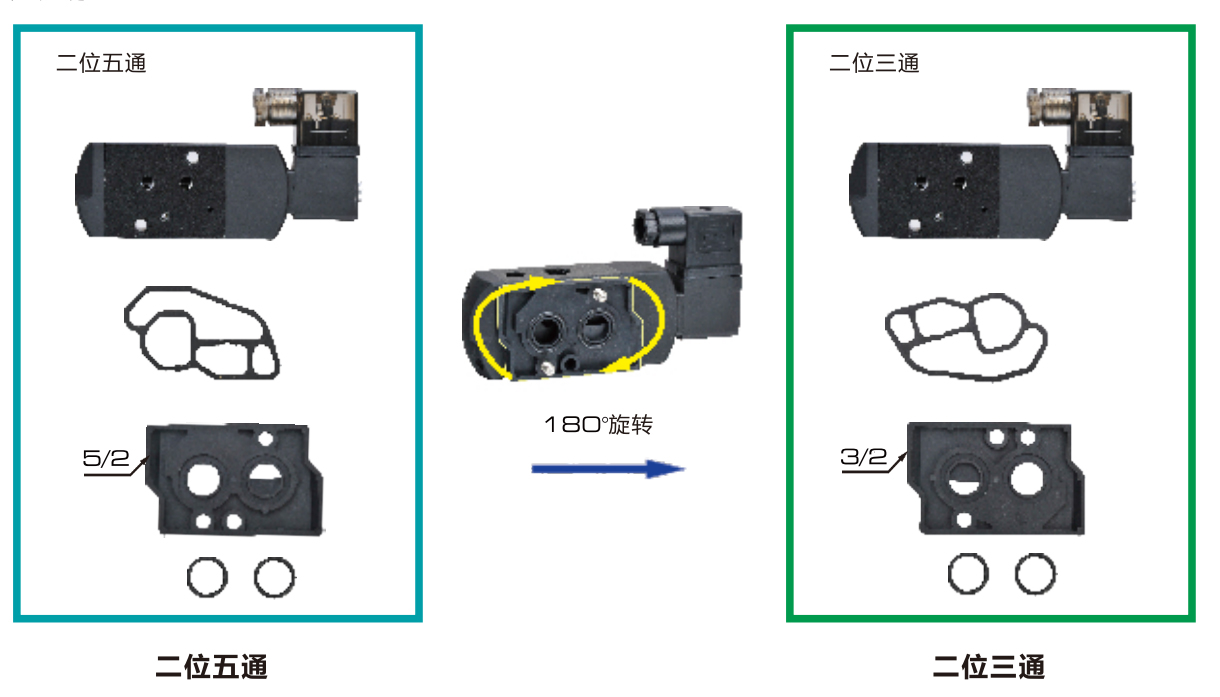

图形符号
概述
| 工作压力 | 2-10bar |
| 最大许可压力 | 10bar |
| 流量(6bar条件) | 700L/min |
| 介质 | 空气，中性气体(经滤网过滤) |
| 工作温度 | -25℃至+60℃ |
| 密封件 | NBR(腈类橡胶)+PUR(聚氨酯) |
| 接管口径 | 进气=G1/4” 排气=G1/8” |
电气特征
| 线圈功率 | DC 3W;AC 4VA(实际功率) |
| 标准电压 | DC24V;AC220V |
| 电压范围 | ±10% |
| 绝缘等级 | F |
| 保护等级 | IP65 |
| 通断率 | 100% |
外形尺寸
