内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 | 编号 | 名称 |
| 1 | 十字槽盘头螺钉 | 7 | 阀杆 | 13 | 线圈 |
| 2 | 后盖 | 8 | 活塞 | 14 | 线圈螺母 |
| 3 | 弹簧 | 9 | Y形圈 | 15 | 压板 |
| 4 | 异形密封圈 | 10 | 弹簧 | 16 | O形圈 |
| 5 | 阀体 | 11 | 手动杆 | 17 | 铁芯 |
| 6 | 扁形圈 | 12 | 接线盒 | 18 | 先导阀座 |
流量性能指标提升
电磁阀寿命提升
电磁阀响应时间在25毫秒以内，经电磁阀4000万次寿命测试后的响应时间变化小。

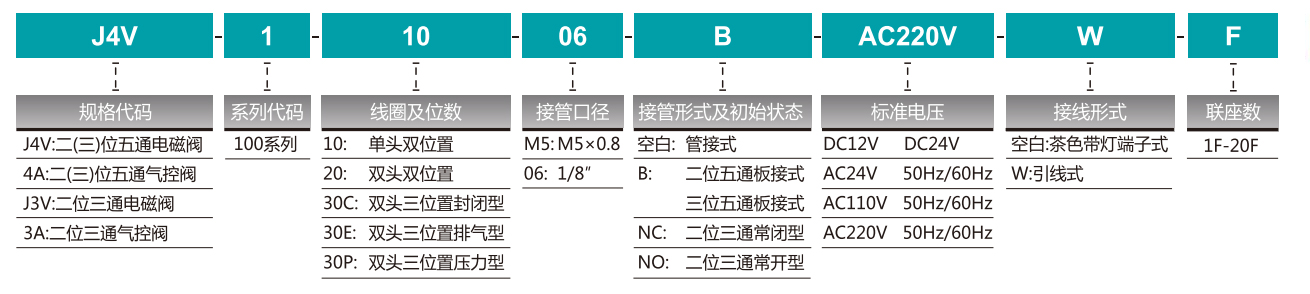

订购码
规格参数
|
型号 |
J4V110-M5 |
J4V120-M5 |
J4V130C-M5 |
J4V130E-M5 |
J4V130P-M5 |
J4V110-06 |

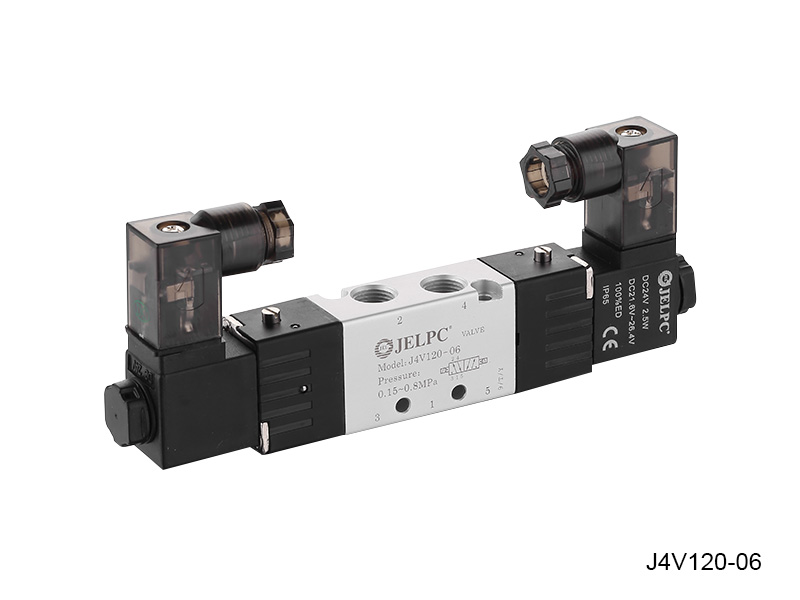

J4V120-06 |

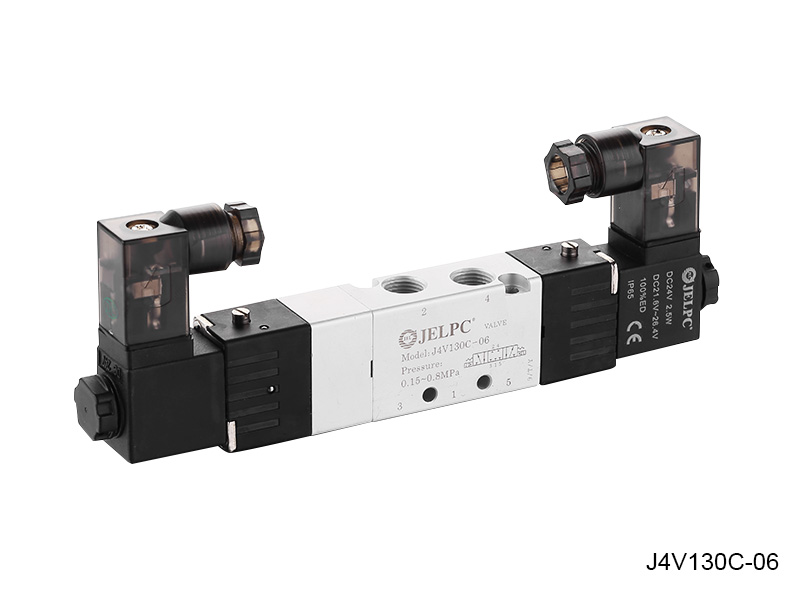

J4V130C-06 |
J4V130E-06 |
J4V130P-06 |
||||||
|
4A110-M5 |
4A120-M5 |
4A130C-M5 |
4A130E-M5 |
4A130P-M5 |
4A110-06 |
4A120-06 |
4A130C-06 |
4A130E-06 |
4A130P-06 |
|||||||
|
位置数 |
二位五通 |
三位五通 |
二位五通 |
三位五通 |
||||||||||||
|
有效截面积 |
10mm²(CV=0.56) |
7mm²(CV=0.40) |
12mm²(CV=0.67) |
9mm²(CV=0.5) |
||||||||||||
|
型号 |
J3V110-M5 |
J3V120-M5 |
3A110-M5 |
3A120-M5 |

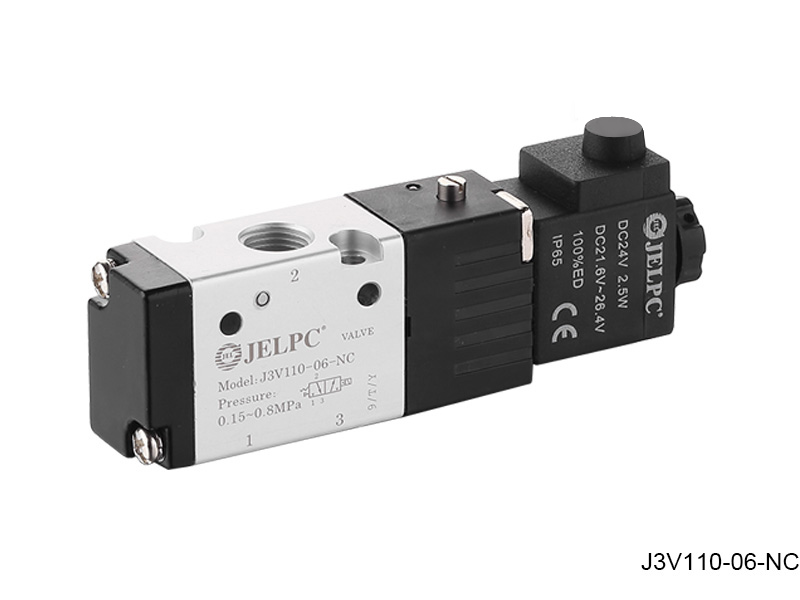

J3V110-06 |
J3V120-06 |
3A110-06 |
3A120-06 |
||||||||
|
位置数 |
二位三通 |
|||||||||||||||
|
有效截面积 |
10mm²(CV=0.56) |
12mm²(CV=0.67) |
||||||||||||||
|
接管口径 |
进气=出气=排气=M5×0.8 |
进气=出气=排气=G1/8” |
||||||||||||||
|
工作介质 |
经40微米过滤的空气 |
|||||||||||||||
|
动作方式 |
内部先导式 |
|||||||||||||||
|
使用压力 |
0.15～0.8MPa |
|||||||||||||||
|
最大耐压力 |
1.2MPa |
|||||||||||||||
|
工作温度 |
-20～70℃ |
|||||||||||||||
|
电压范围 |
±10% |
|||||||||||||||
|
耗电量 |
AC:2.5VA DC:2.5W |
|||||||||||||||
|
绝缘性及防护等级 |
F级.IP65 |
|||||||||||||||
|
接线形式 |
出线式或端子式 |
|||||||||||||||
|
最高动作频率 |
每秒五次 |
|||||||||||||||
|
最短励磁时间 |
0.05秒 |
|||||||||||||||

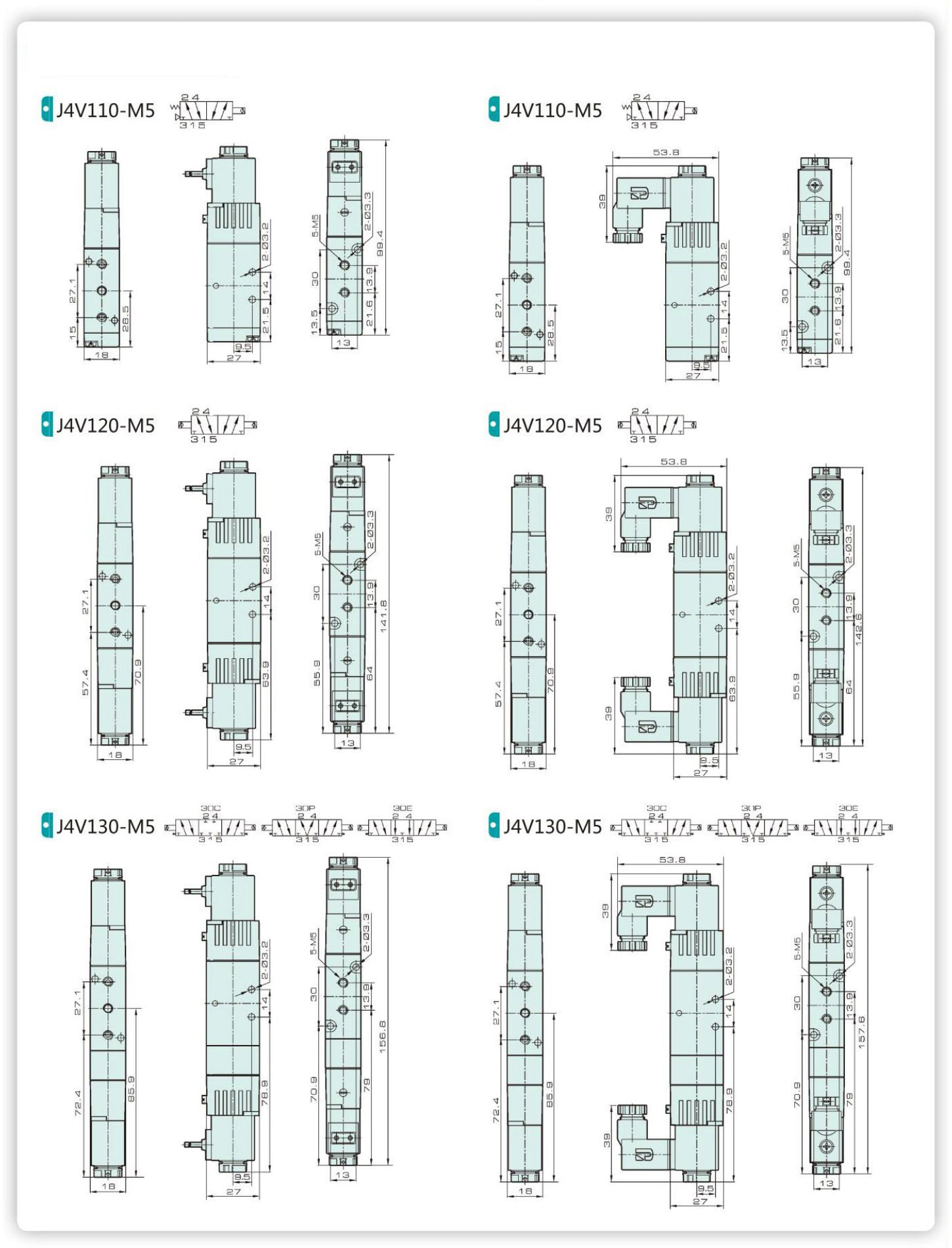

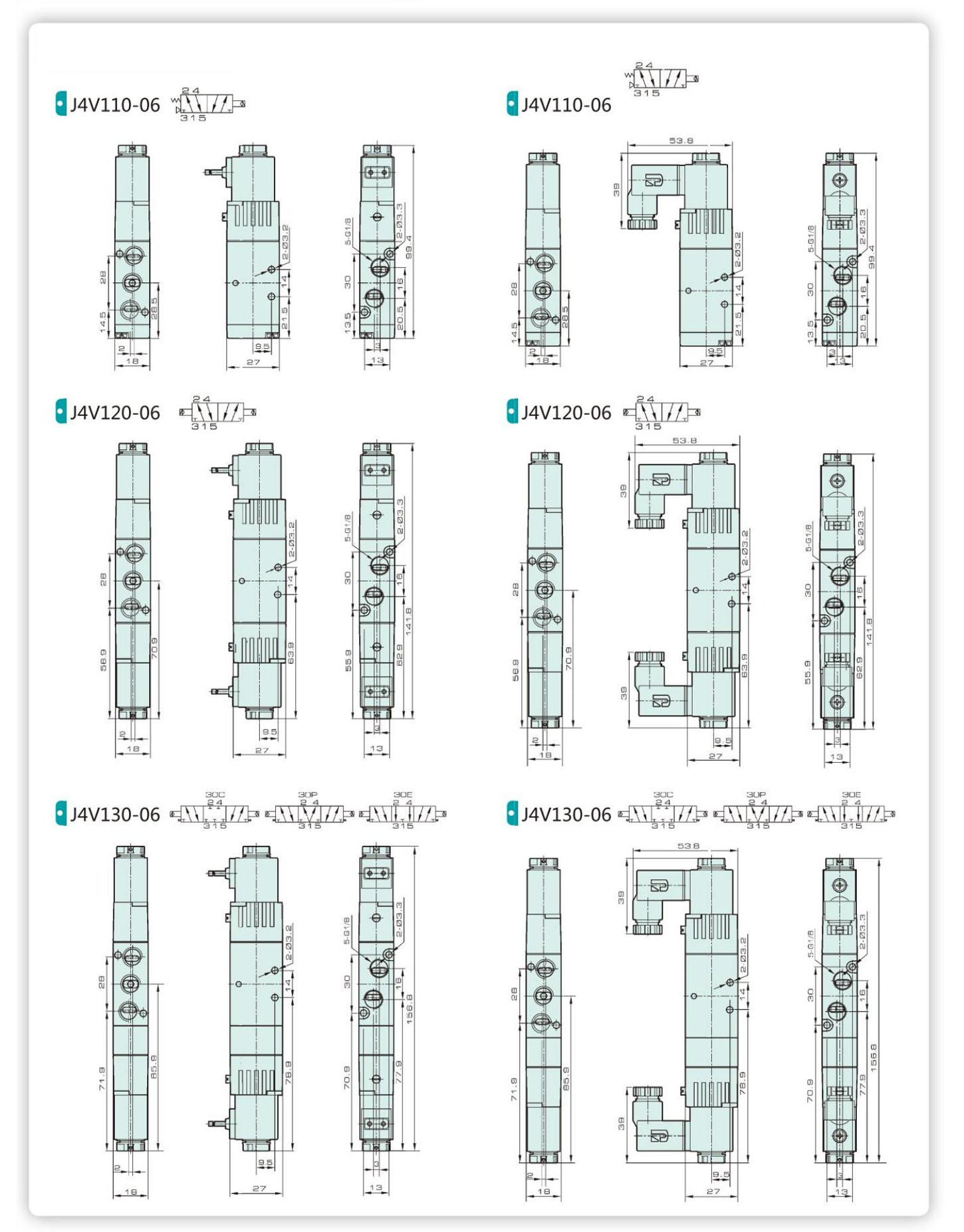

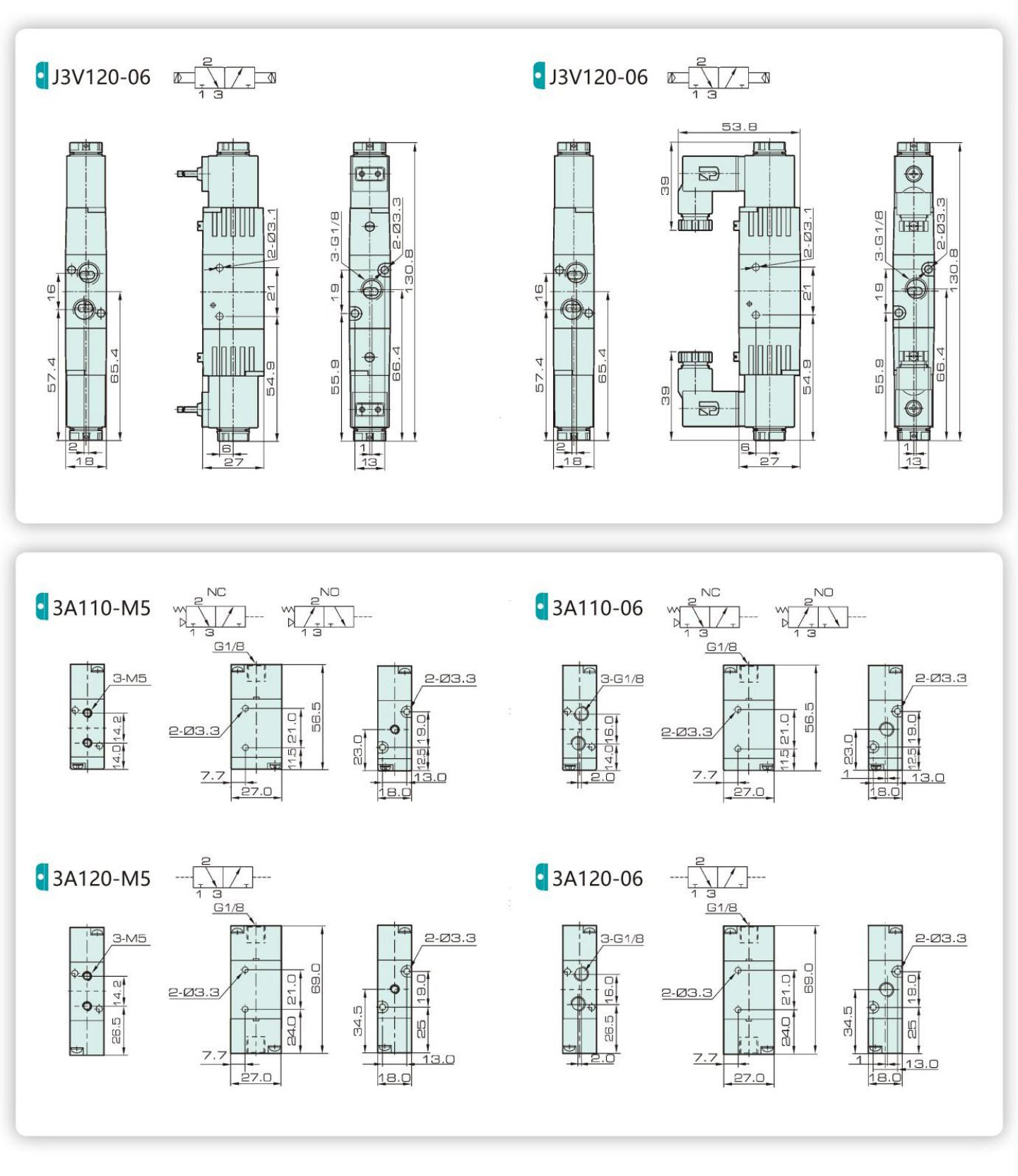

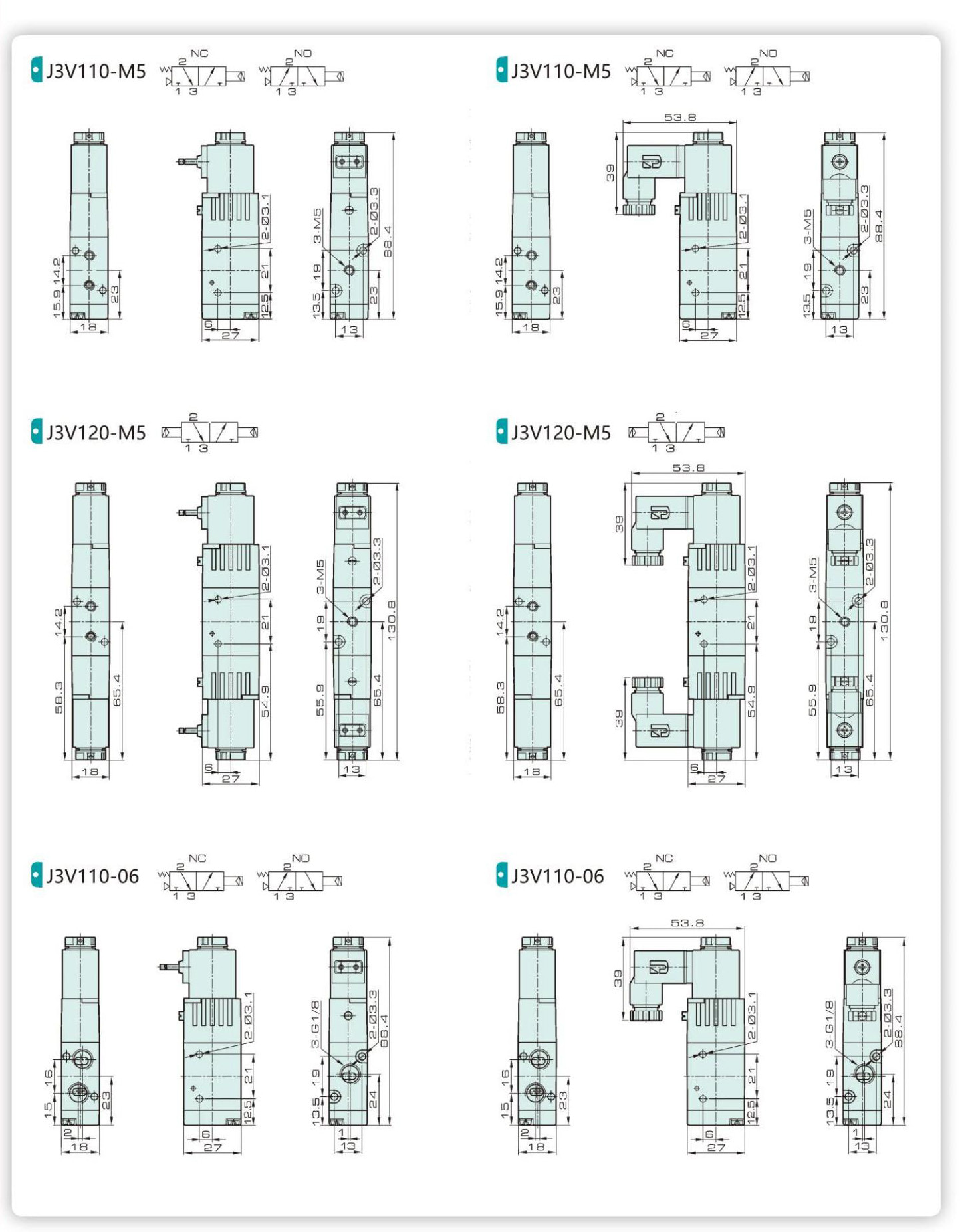

外形尺寸
