内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 | 编号 | 名称 |
| 1 | 十字槽盘头螺钉 | 7 | 阀杆 | 13 | 线圈 |
| 2 | 后盖 | 8 | 活塞 | 14 | 线圈螺母 |
| 3 | 弹簧 | 9 | Y形圈 | 15 | 压板 |
| 4 | 异形密封圈 | 10 | 弹簧 | 16 | O形圈 |
| 5 | 阀体 | 11 | 手动杆 | 17 | 铁芯 |
| 6 | 扁形圈 | 12 | 接线盒 | 18 | 先导阀座 |
流量性能指标提升
电磁阀寿命提升
电磁阀响应时间在25毫秒以内，经电磁阀4000万次寿命测试后的响应时间变化小。

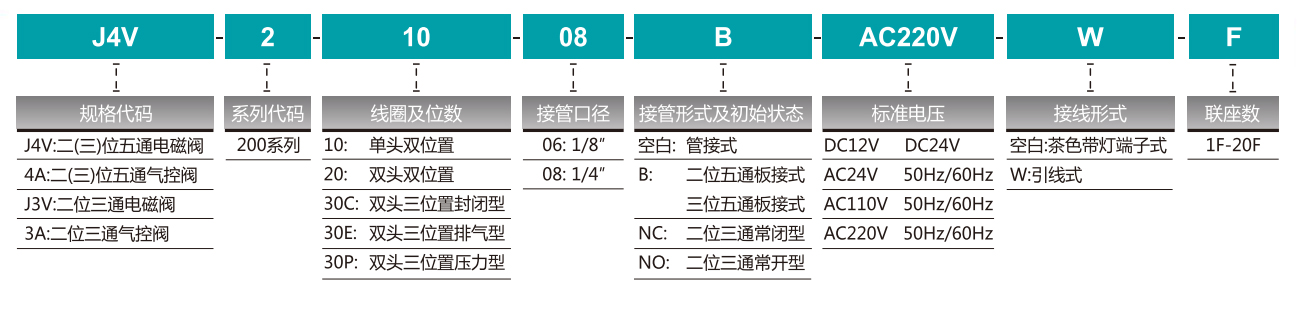

订购码

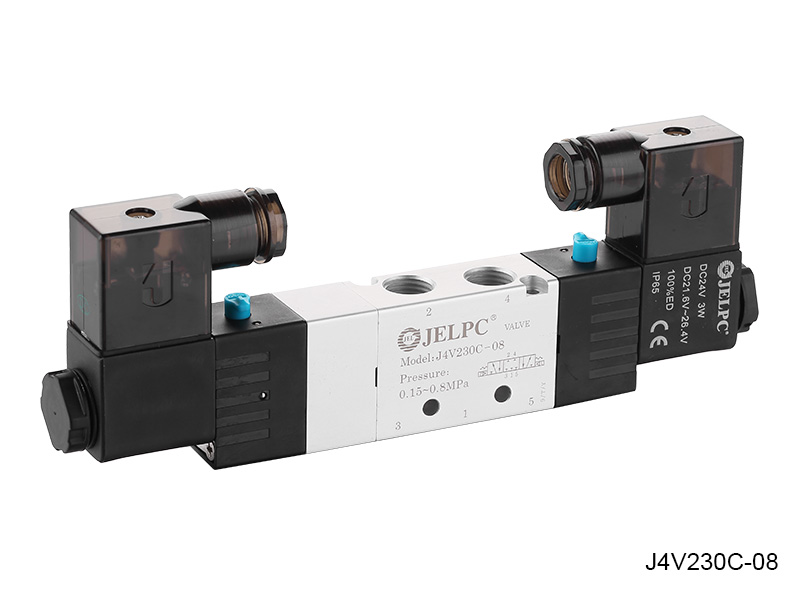

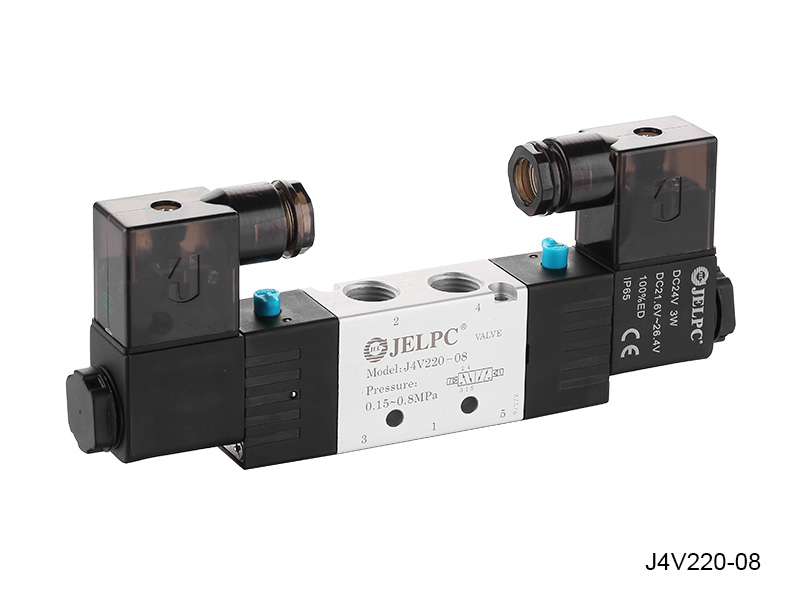

规格参数
| 型号 | J4V210-06 | J4V220-06 | J4V230C-06 | J4V230E-06 | J4V230P-06 | J4V210-08 | J4V220-08 | J4V230C-08 | J4V230E-08 | J4V230P-08 | ||||||
| 4A210-06 | 4A220-06 | 4A230C-06 | 4A230E-06 | 4A230P-06 | 4A210-08 | 4A220-08 | 4A230C-08 | 4A230E-08 | 4A230P-08 | |||||||
| 位置数 | 二位五通 | 三位五通 | 二位五通 | 三位五通 | ||||||||||||
| 有效截面积 | 14mm²(CV=0.78) | 12mm²(CV=0.67) | 16mm²(CV=0.89) | 12mm²(CV=0.67) | ||||||||||||
| 型号 | J3V210-06 | J3V220-06 | 3A210-06 | 3A220-06 | J3V210-08 | J3V220-08 | 3A210-08 | 3A220-08 | ||||||||
| 位置数 | 二位三通 | |||||||||||||||
| 有效截面积 | 14mm²(CV=0.78) | 16mm²(CV=0.89) | ||||||||||||||
| 接管口径 | 进气=出气=排气=G1/8” | 进气=出气=G1/4”排气=G1/8” | ||||||||||||||
| 工作介质 | 经40微米过滤的空气 | |||||||||||||||
| 动作方式 | 内部先导式 | |||||||||||||||
| 使用压力 | 0.15～0.8MPa | |||||||||||||||
| 最大耐压力 | 1.2MPa | |||||||||||||||
| 工作温度 | -20～70℃ | |||||||||||||||
| 电压范围 | ±10% | |||||||||||||||
| 耗电量 | AC:3.5VA DC:3.0W | |||||||||||||||
| 绝缘性及防护等级 | F级.IP65 | |||||||||||||||
| 接线形式 | 出线式或端子式 | |||||||||||||||
| 最高动作频率 | 每秒五次 | |||||||||||||||
| 最短励磁时间 | 0.05秒 | |||||||||||||||

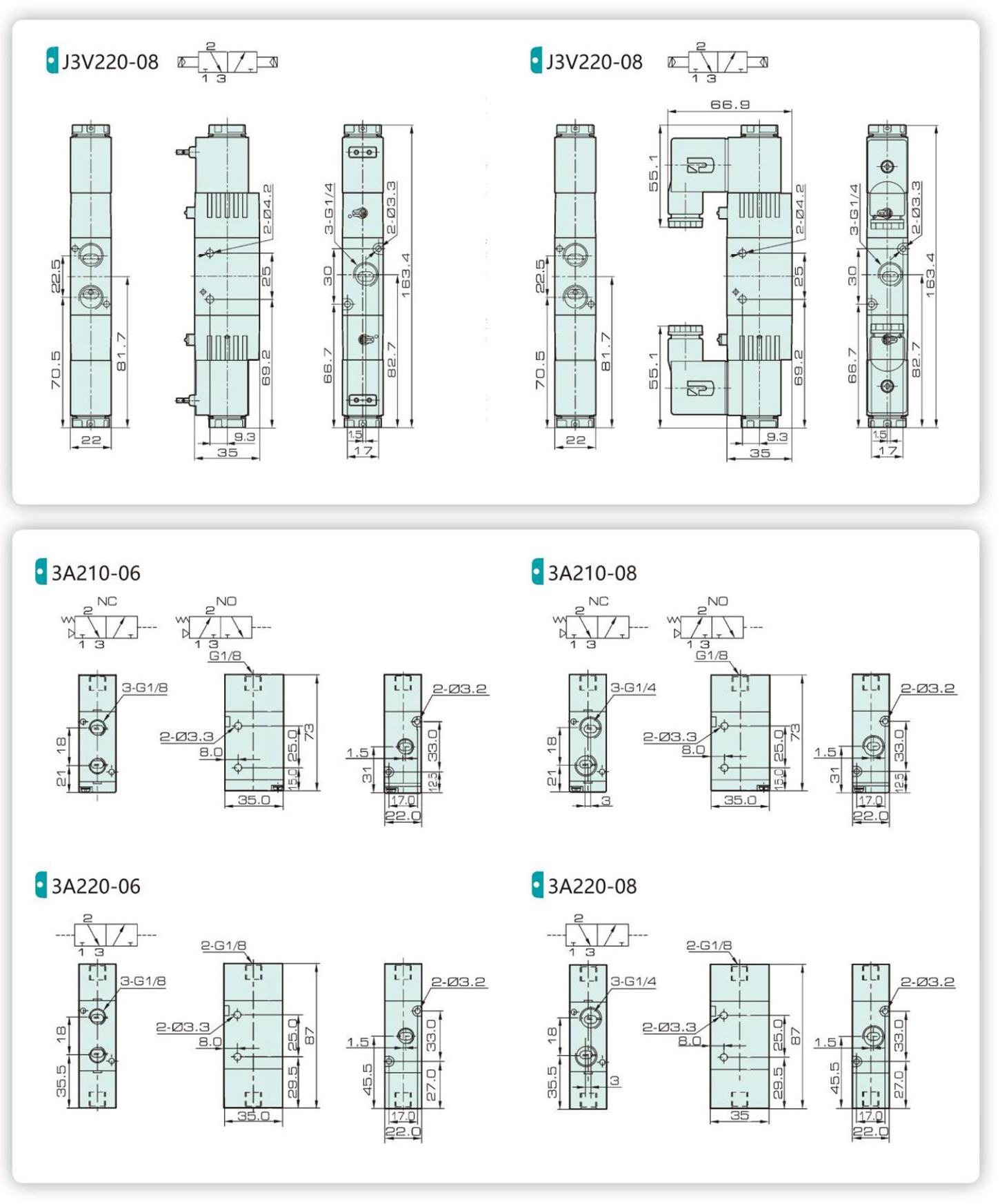

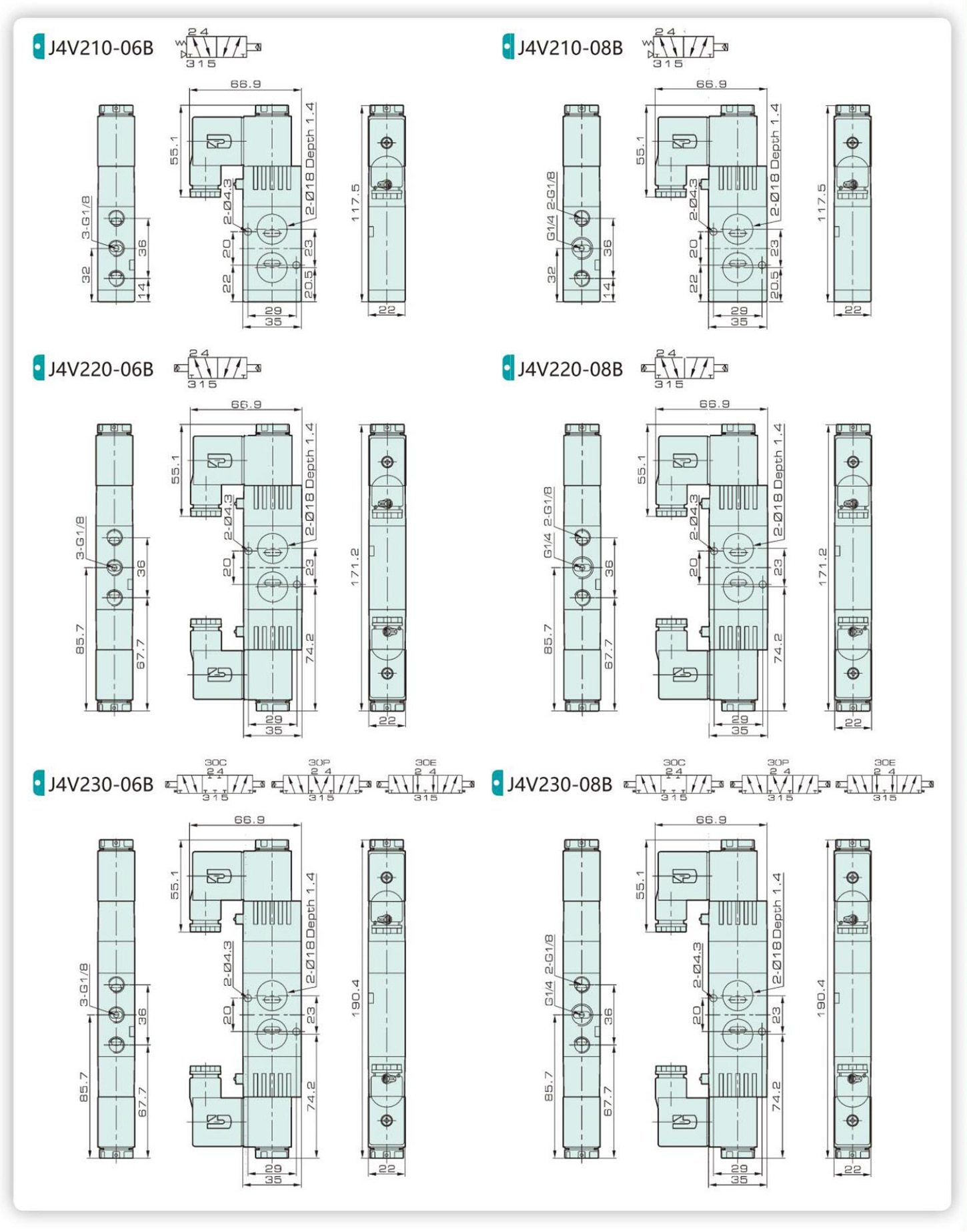

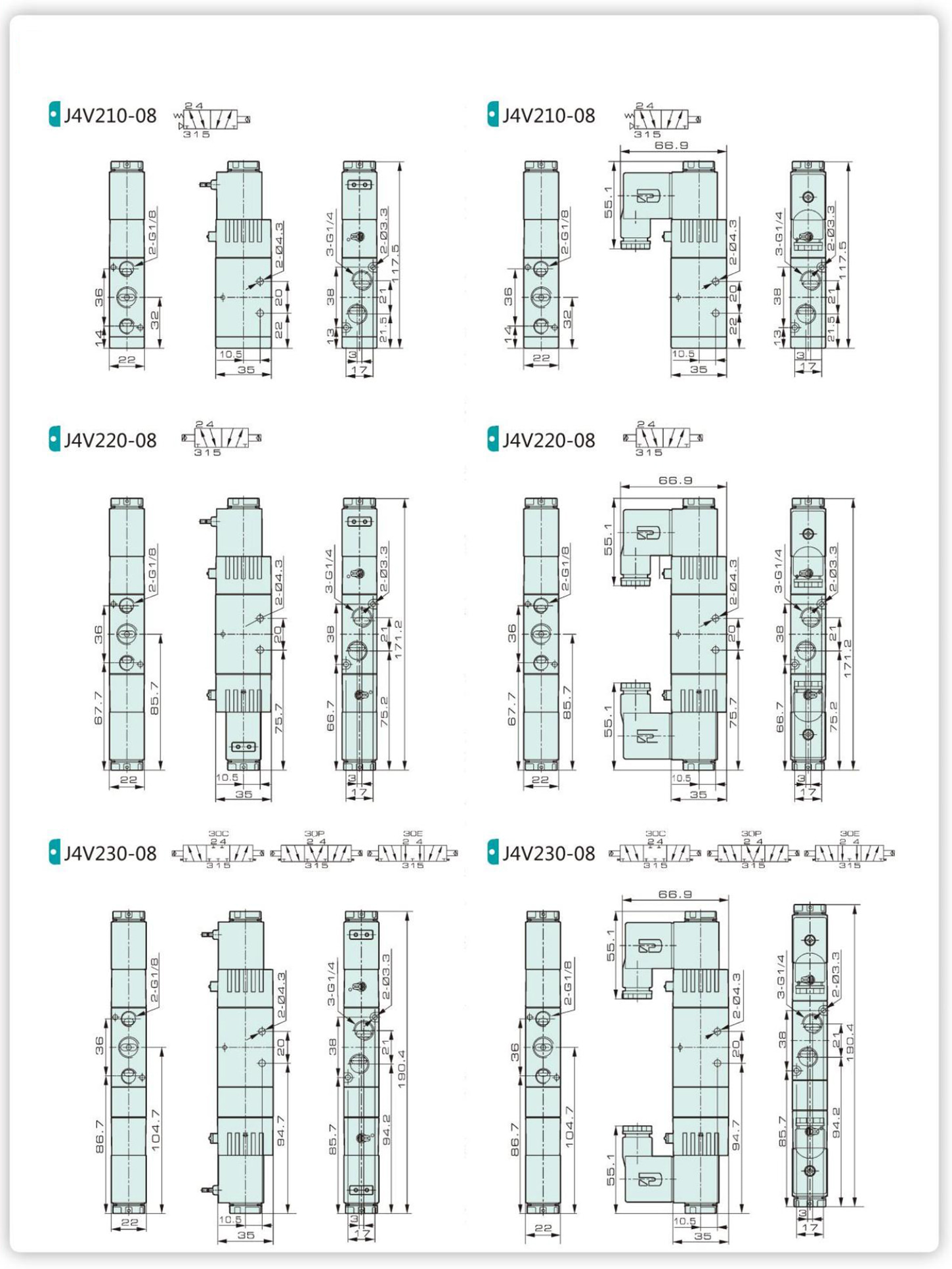

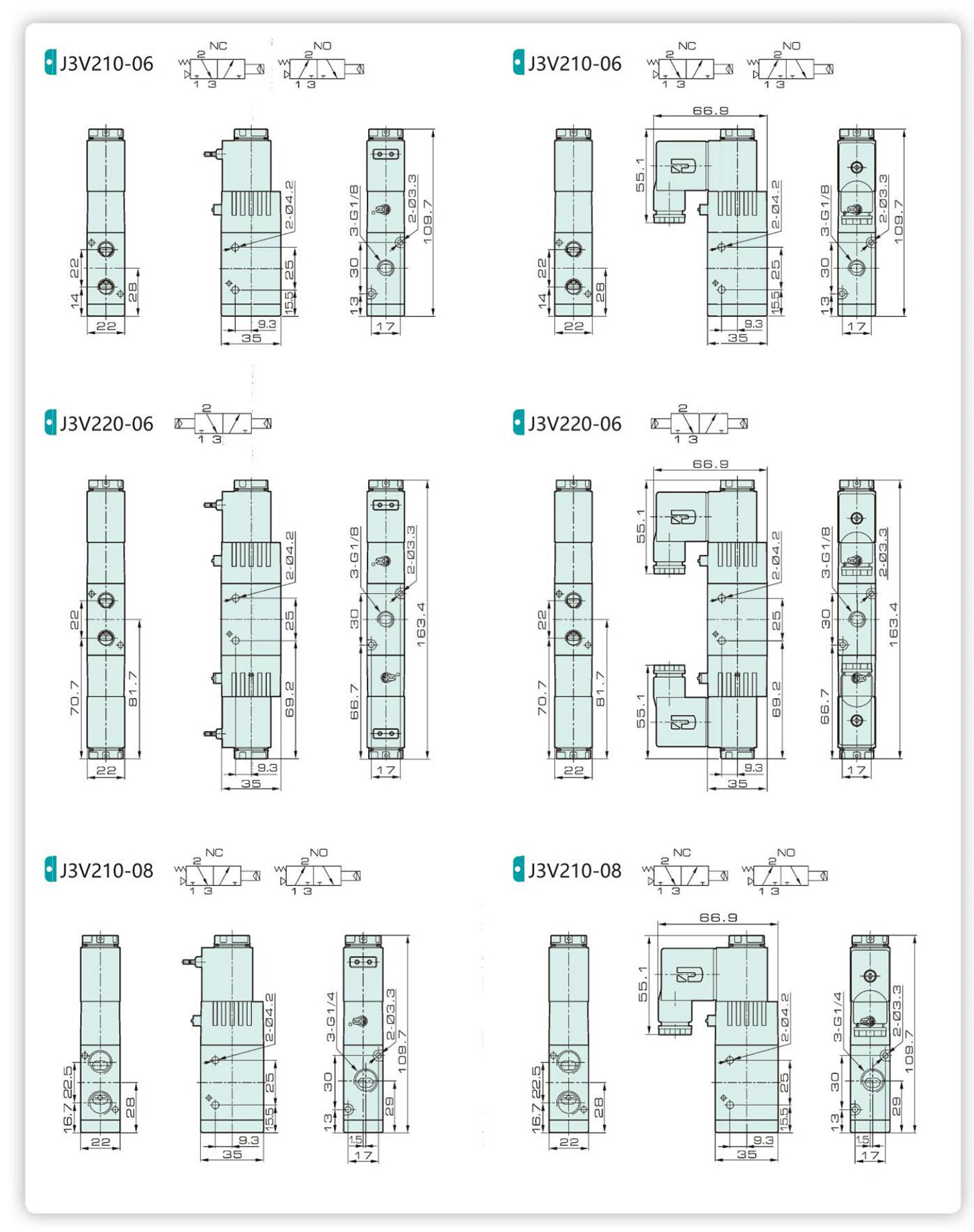

外形尺寸
