内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 | 编号 | 名称 |
| 1 | 十字槽盘头螺钉 | 7 | 阀杆 | 13 | 线圈 |
| 2 | 后盖 | 8 | 活塞 | 14 | 线圈螺母 |
| 3 | 弹簧 | 9 | Y形圈 | 15 | 压板 |
| 4 | 异形密封圈 | 10 | 弹簧 | 16 | O形圈 |
| 5 | 阀体 | 11 | 手动杆 | 17 | 铁芯 |
| 6 | 扁形圈 | 12 | 接线盒 | 18 | 先导阀座 |
流量性能指标提升
电磁阀寿命提升
电磁阀响应时间在25毫秒以内，经电磁阀4000万次寿命测试后的响应时间变化小。

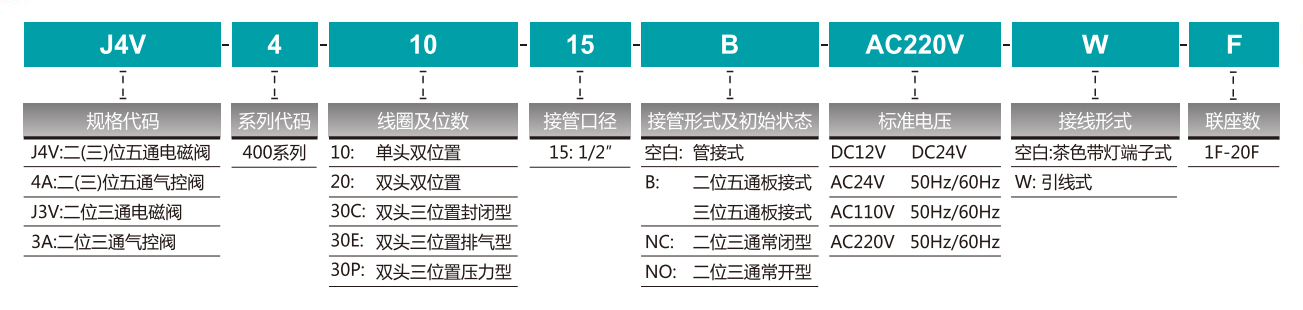

订购码
规格参数

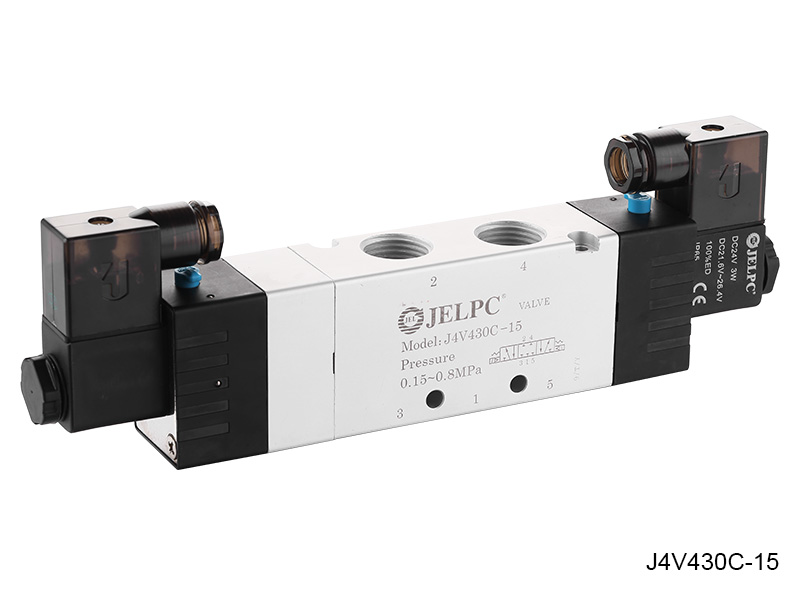

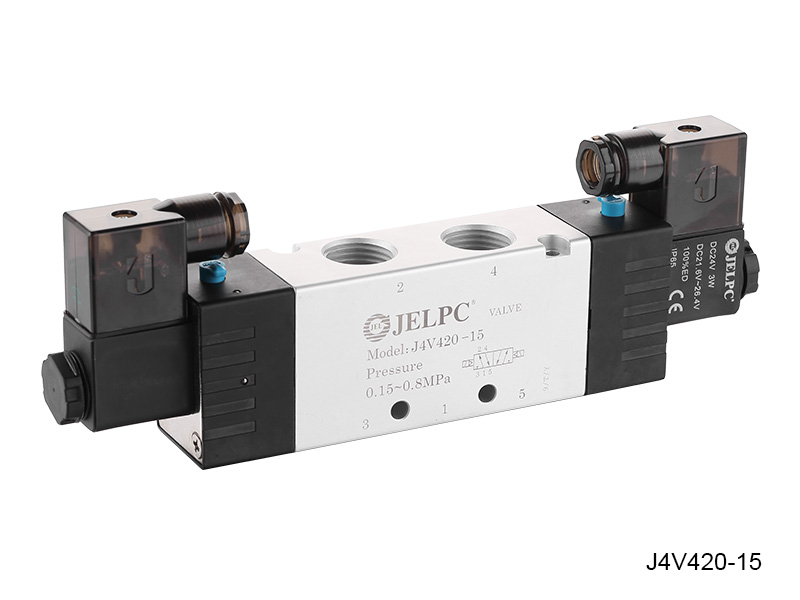

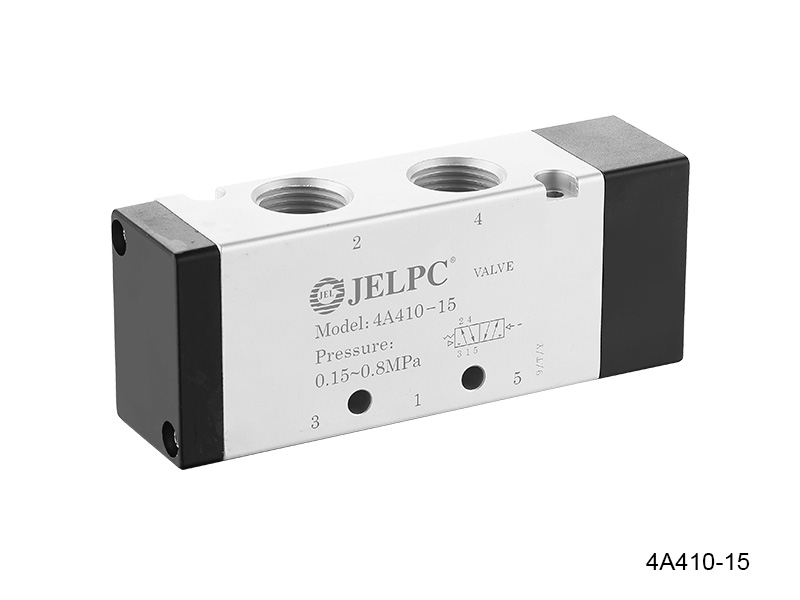

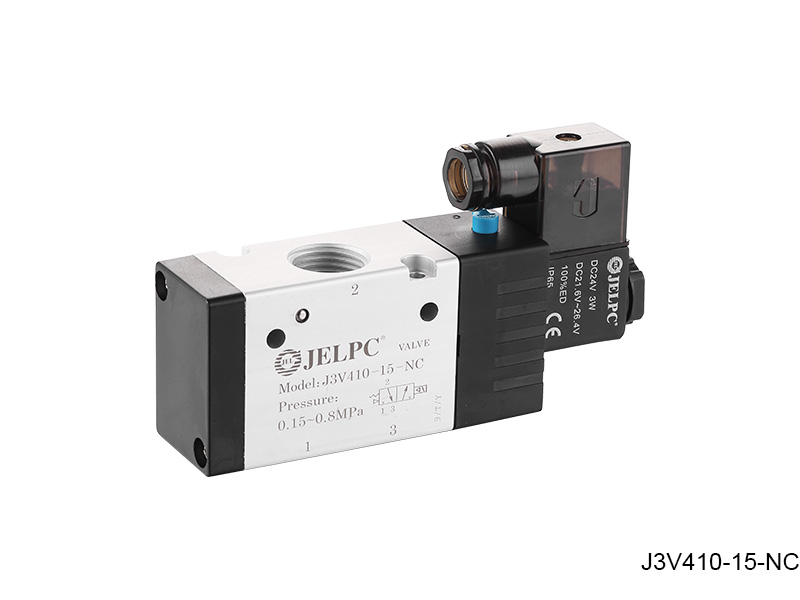

| 型号 | J4V410-15 | J4V420-15 | J4V430C-15 | J4V430E-15 | J4V430P-15 | |||
| 4A410-15 | 4A420-15 | 4A430C-15 | 4A430E-15 | 4A430P-15 | ||||
| 位置数 | 二位五通 | 三位五通 | ||||||
| 有效截面积 | 50mm²(CV=2.79) | 30mm²(CV=1.68) | ||||||
| 型号 | J3V410-15 | J3V420-15 | 3A410-15 | 3A420-15 | ||||
| 位置数 | 二位三通 | |||||||
| 有效截面积 | 50mm²(CV=2.79) | |||||||
| 接管口径 | 进气=出气=排气=G1/2” | |||||||
| 工作介质 | 经40微米过滤的空气 | |||||||
| 动作方式 | 内部先导式 | |||||||
| 使用压力 | 0.15～0.8MPa | |||||||
| 最大耐压力 | 1.2MPa | |||||||
| 工作温度 | -20～70℃ | |||||||
| 电压范围 | ±10% | |||||||
| 耗电量 | AC:3.5VA DC:3.0W | |||||||
| 绝缘性及防护等级 | F级.IP65 | |||||||
| 接线形式 | 出线式或端子式 | |||||||
| 最高动作频率 | 每秒五次 | |||||||
| 最短励磁时间 | 0.05秒 | |||||||

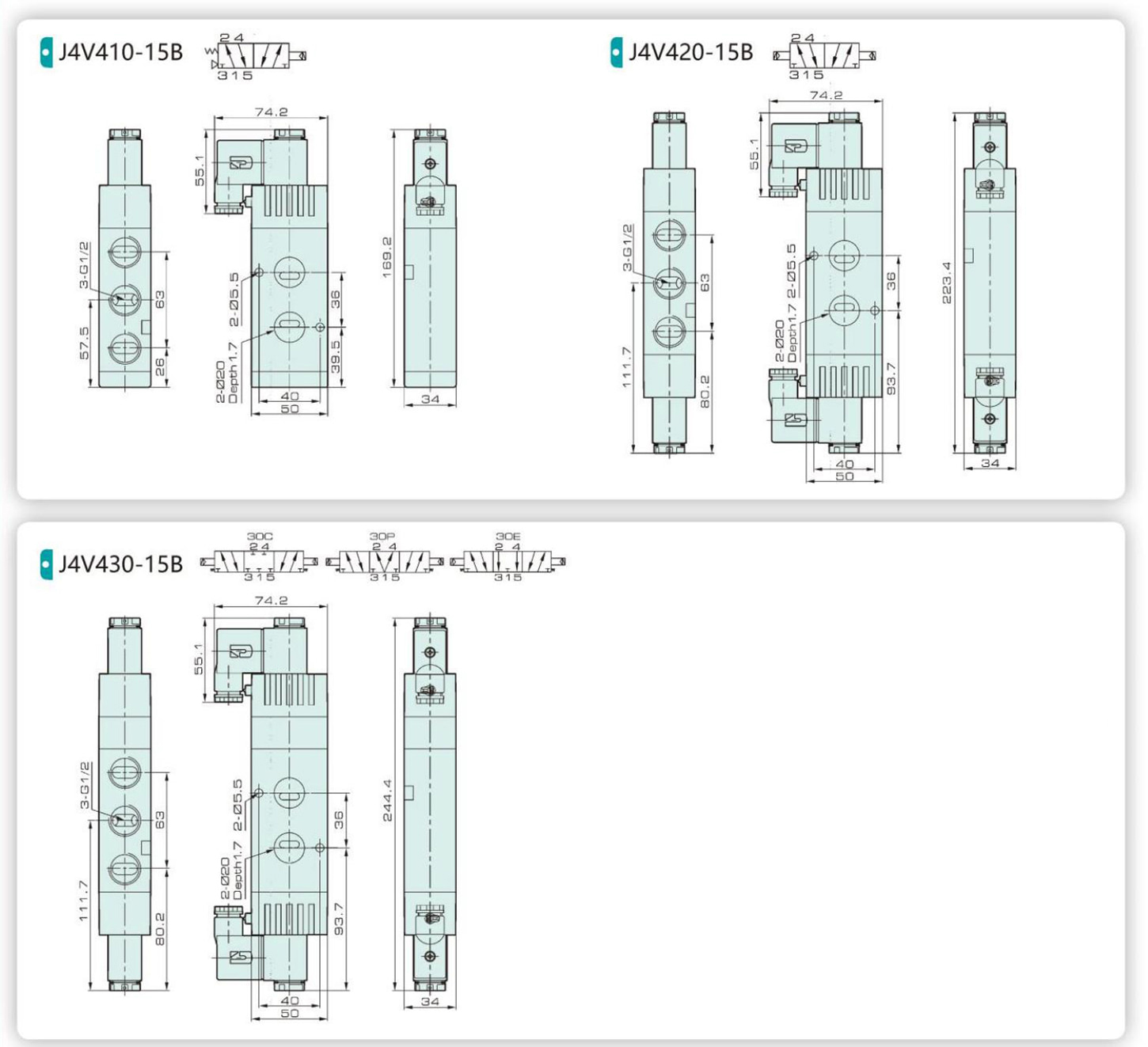

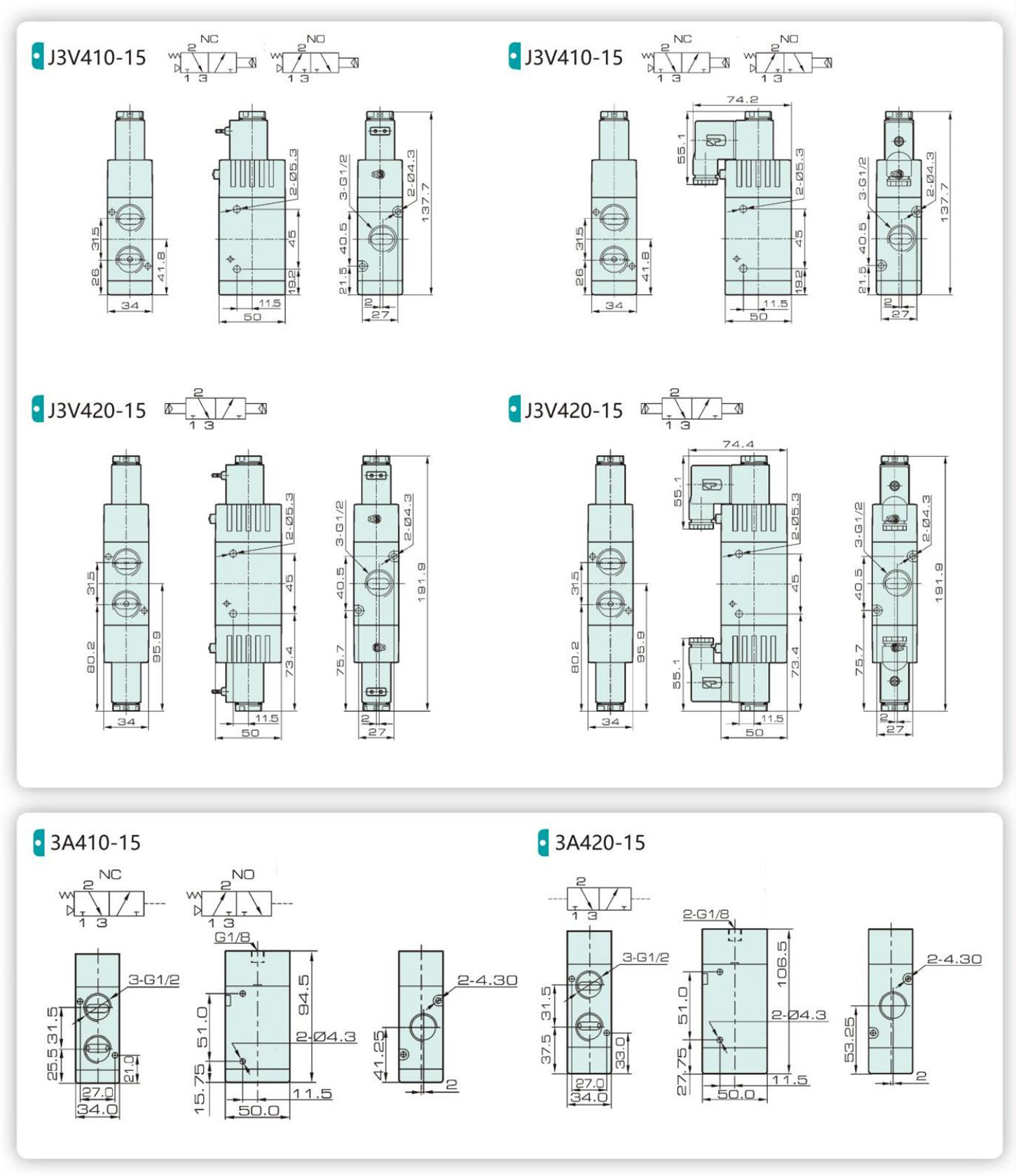

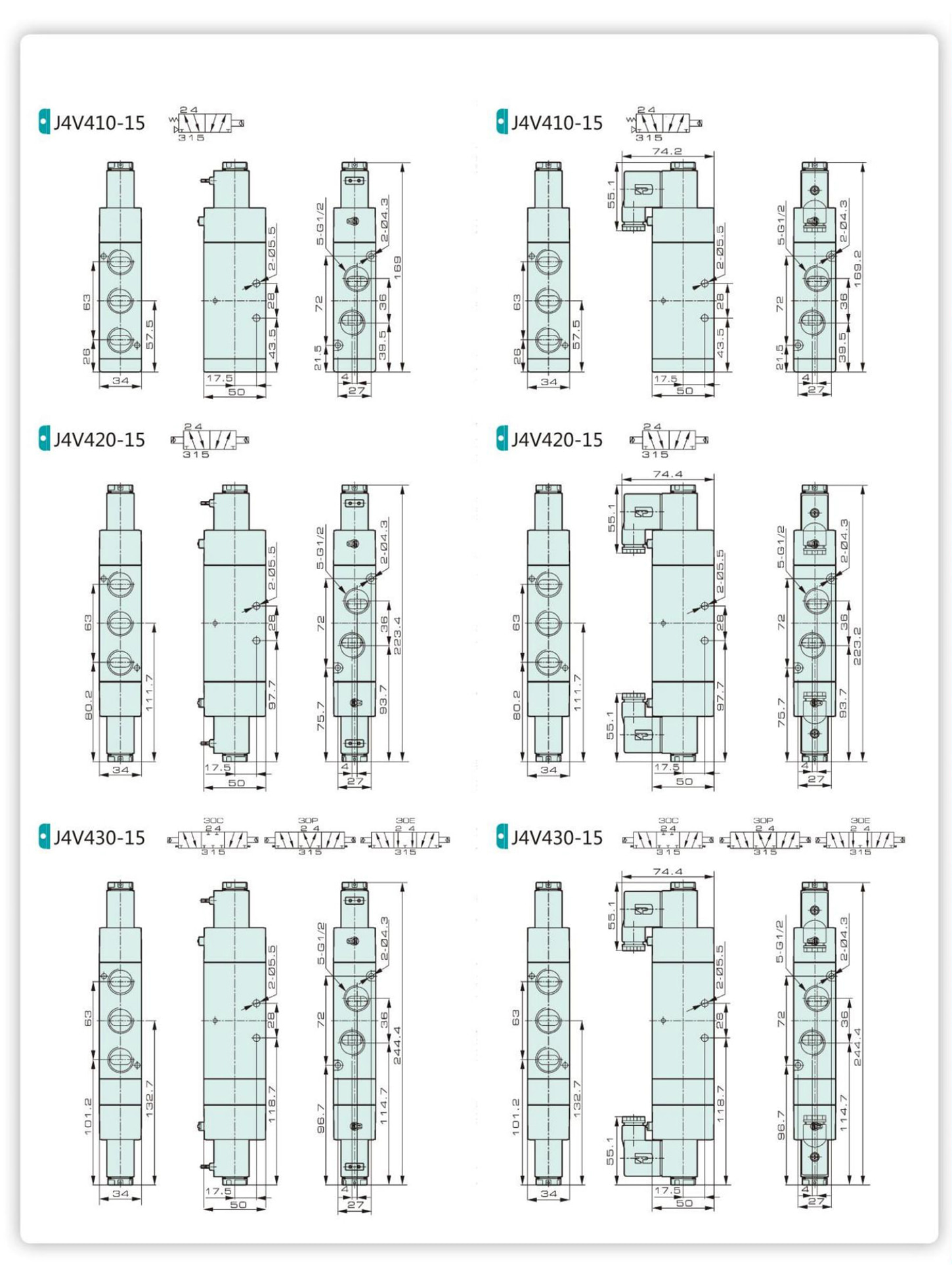

外形尺寸
