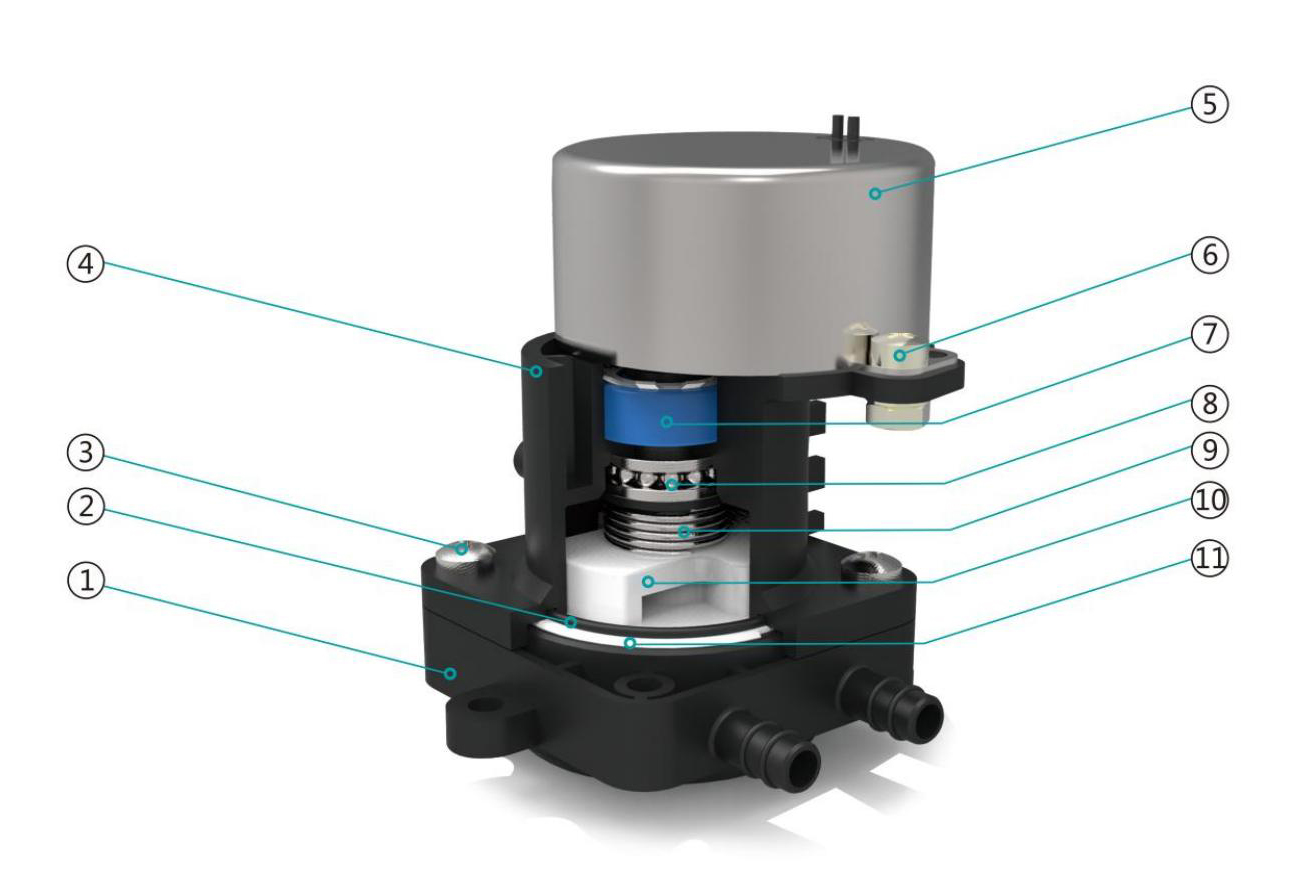

内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 |
| 1 | 阀底座 | 7 | 联轴器 |
| 2 | O形圈 | 8 | 轴承 |
| 3 | 十字紧固螺钉 | 9 | 弹簧 |
| 4 | 上阀体 | 10 | 上阀芯 |
| 5 | 电机马达 | 11 | 下阀芯 |
| 6 | 紧固螺钉 |

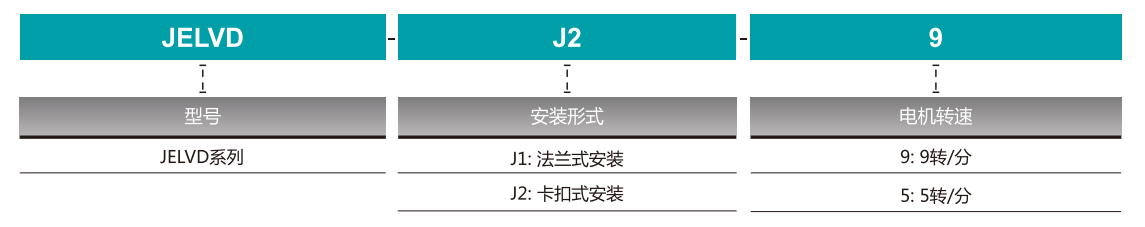

订购码
规格参数

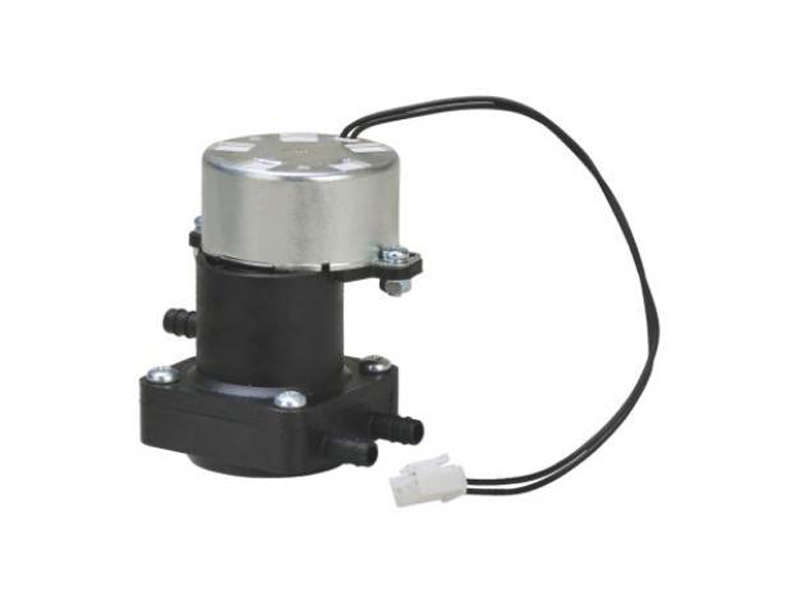

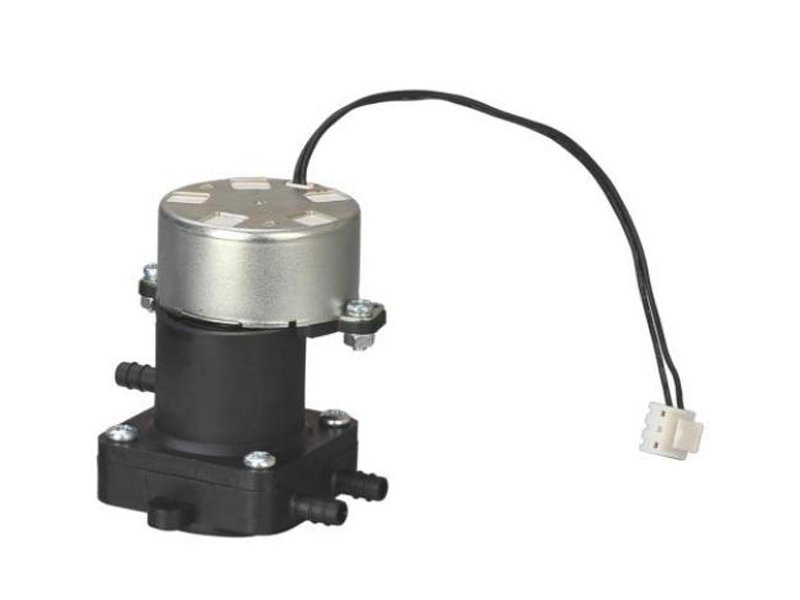

| 型式 | JELVD旋转阀 |
| 使用流体 | 经40微米滤网过滤的空气 |
| 使用压力 | 0~0.25MPa |
| 耐压力 | 0.4MPa |
| 转速 | 5r/min 8r/min可选 |
| 流量特性 | 上游压力0.2MPa,下游0.1MPa 360L/min(ANR) |
| 环境及流体温度 | -5～+80℃(但未冻结) |
| 安装方式 | 自 由 |
| 主要零件材质 | 6061、PA6、硅橡胶、NBR、304 |
| 额定电压 | AC220V 50Hz |
| 容许电压变动范围 | ±10% |
| 使用湿度 | 相对湿度20%～80% |
| 空载功率 | ≤3W |
| 绝缘等级 | E级 |

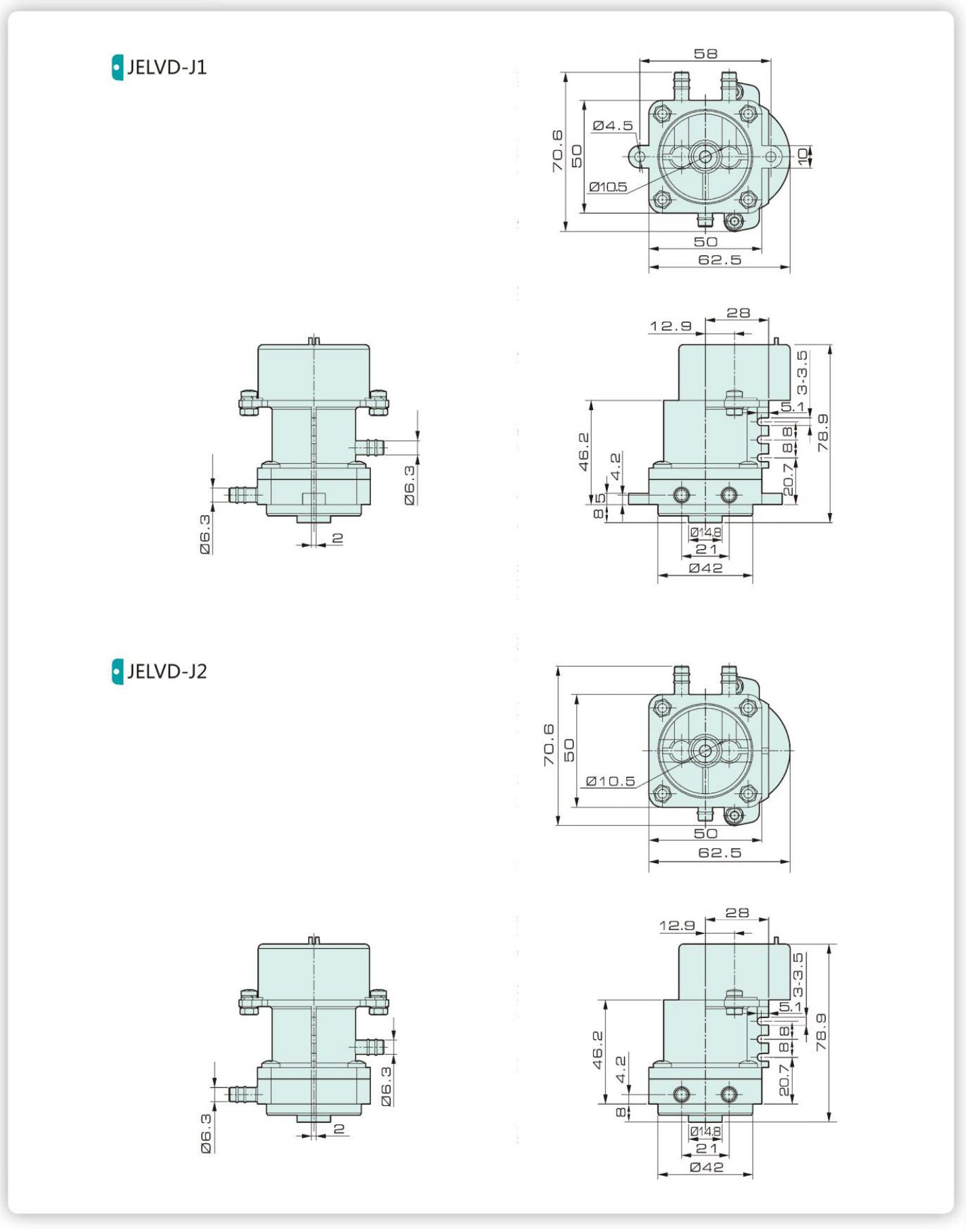

外形尺寸
