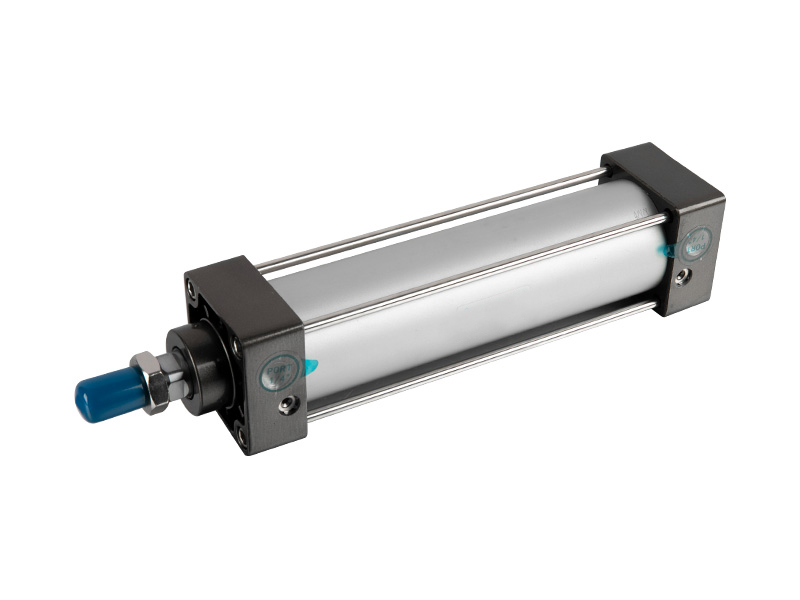

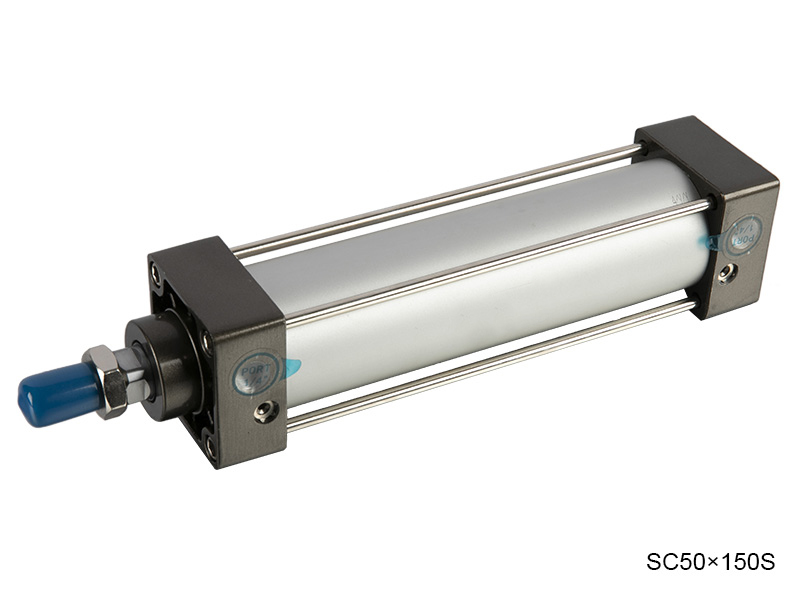

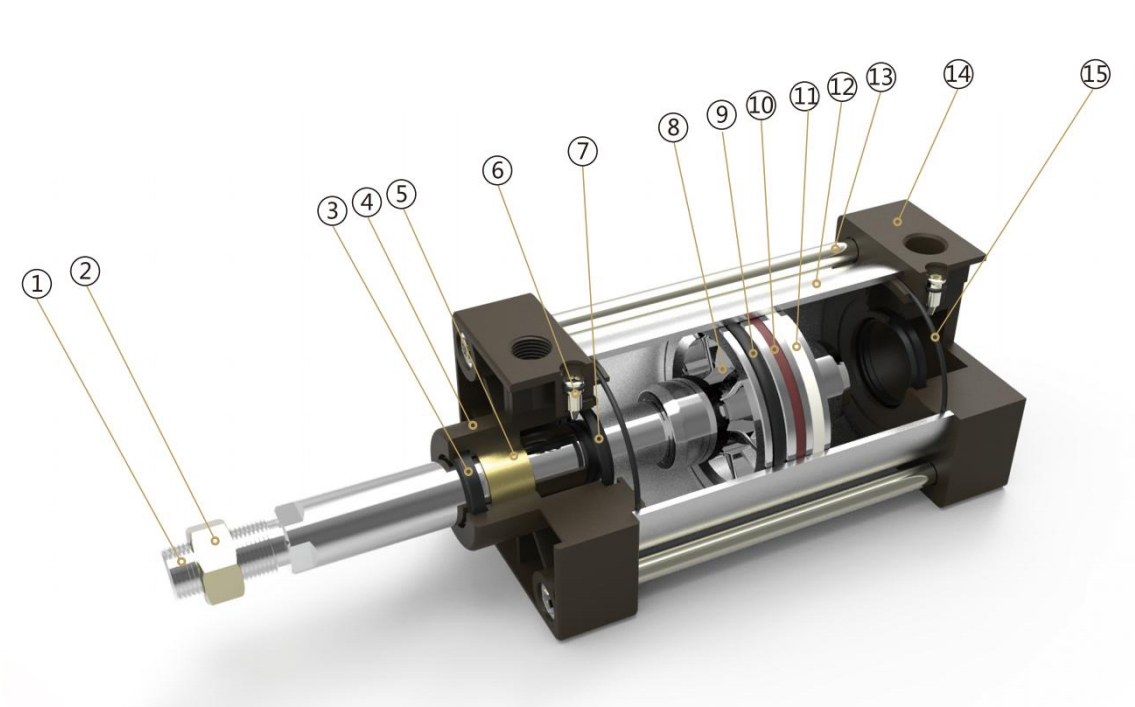

内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 |
| 1 | 活塞杆 | 9 | 活塞密封圈 |
| 2 | 六角螺母 | 10 | 磁铁 |
| 3 | 轴心密封件 | 11 | 耐磨环 |
| 4 | 前盖 | 12 | 缸筒 |
| 5 | 铜套 | 13 | 拉杆 |
| 6 | 节流针 | 14 | 后盖 |
| 7 | 缓冲密封件 | 15 | O型圈 |
| 8 | 活塞 |

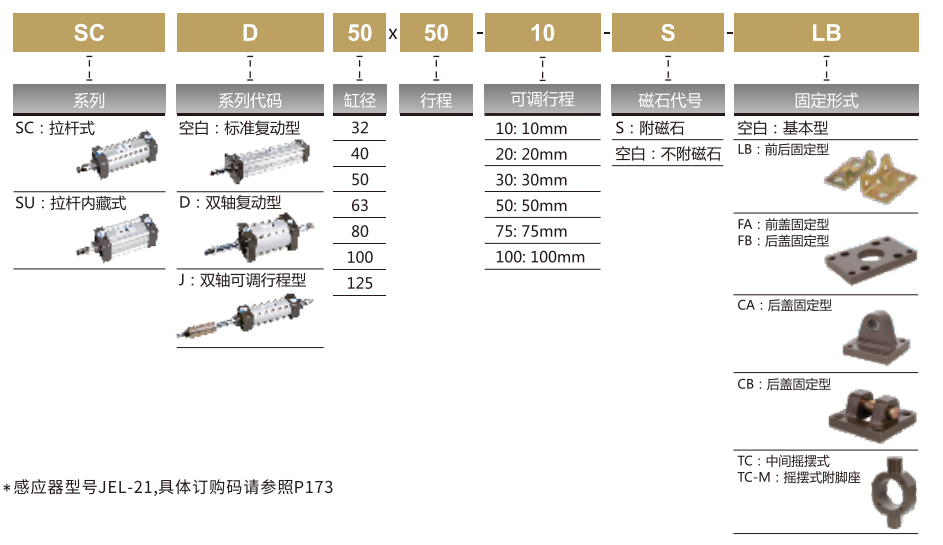

订购码
规格参数
| 内径(mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| 动作形式 | 复动型 | ||||||
| 工作介质 | 空气 | ||||||
| *固定型式 | 基本型、FA型、FB型、CA型、CB型、LB型、TC型、TC - M型 | ||||||
| 使用压力范围 | 1~9.0Kgf/cm² | ||||||
| 保证耐压力 | 13.5Kgf/cm² | ||||||
| 使用温度范围 | -20～80℃ | ||||||
| 使用速度范围 | 50～800mm/s | ||||||
| 缓冲型式 | 可调缓冲 | ||||||
| 缓冲行程 | 20mm | 26mm | |||||
| 接管口径 | G1/8” | G1/4” | G3/8” | G1/2” | |||
*SCD、SCJ的固定型式为：FA、FB、LB、TC和TC-M型。
行程
| 内径 | 标准行程 | 最大行程 | 容许行程 |
| 32 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1000 | 2000 |
| 40 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 | 1200 | 2000 |
| 50 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 | 1200 | 2000 |
| 63 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 | 1500 | 2000 |
| 80 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 | 1500 | 2000 |
| 100 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 700 700 800 900 1000 | 1500 | 2000 |
| 125 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 800 800 900 1000 | 1500 | 2000 |

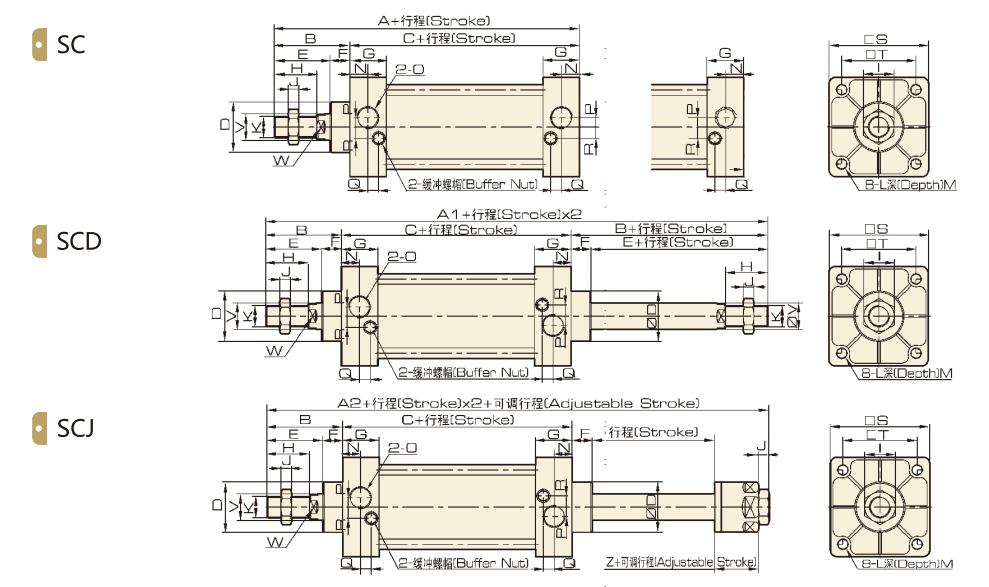

外形尺寸
尺寸表
| 内径/符号 | A | A1 | A2 | B | C | D | E | F | G | H | I | J | K | L | ||||||||
| 32 | 140 | 187 | 182 | 47 | 93 | 28 | 32 | 15 | 27.5 | 22 | 17 | 6 | m10×1.25 | M6 | ||||||||
| 40 | 141 | 191 | 185 | 48 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12×1.25 | M6 | ||||||||
| 50 | 150 | 207 | 196 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16×1.5 | M6 | ||||||||
| 63 | 153 | 210 | 199 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16×1.5 | M8 | ||||||||
| 80 | 183 | 258 | 243 | 75 | 108 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20×1.5 | M10 | ||||||||
| 100 | 189 | 264 | 249 | 75 | 114 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20×1.5 | M10 | ||||||||
| 125 | 226 | 330 | 313 | 104 | 122 | 55 | 70 | 34 | 33 | 54 | 40 | 10 | M27×2 | M12 | ||||||||
| 内径/符号 | M | N | O | P | Q | R | S | T | V | W | Z | |||||||||
| 32 | 9.5 | 13.5 | G1/8 | 3.5 | 7.5 | 7 | 45 | 33 | 12 | 10 | 21 | |||||||||
| 40 | 9.5 | 1.5 | G1/4 | 6 | 8.2 | 9 | 50 | 37 | 16 | 14 | 21 | |||||||||
| 50 | 9.5 | 13.5 | G1/4 | 8.5 | 8.2 | 9 | 62 | 47 | 20 | 17 | 23 | |||||||||
| 63 | 9.5 | 13.5 | G3/8 | 7 | 8.2 | 8.5 | 75 | 56 | 20 | 17 | 23 | |||||||||
| 80 | 11.5 | 16.5 | G3/8 | 10 | 9.5 | 14 | 94 | 70 | 25 | 22 | 25.5 | |||||||||
| 100 | 11.5 | 16.5 | G1/2 | 11 | 9.5 | 14 | 112 | 84 | 25 | 22 | 25.5 | |||||||||
| 125 | 15.5 | 16.5 | G1/2 | 10 | 10 | 11 | 140 | 110 | 32 | 27 | 30 | |||||||||
