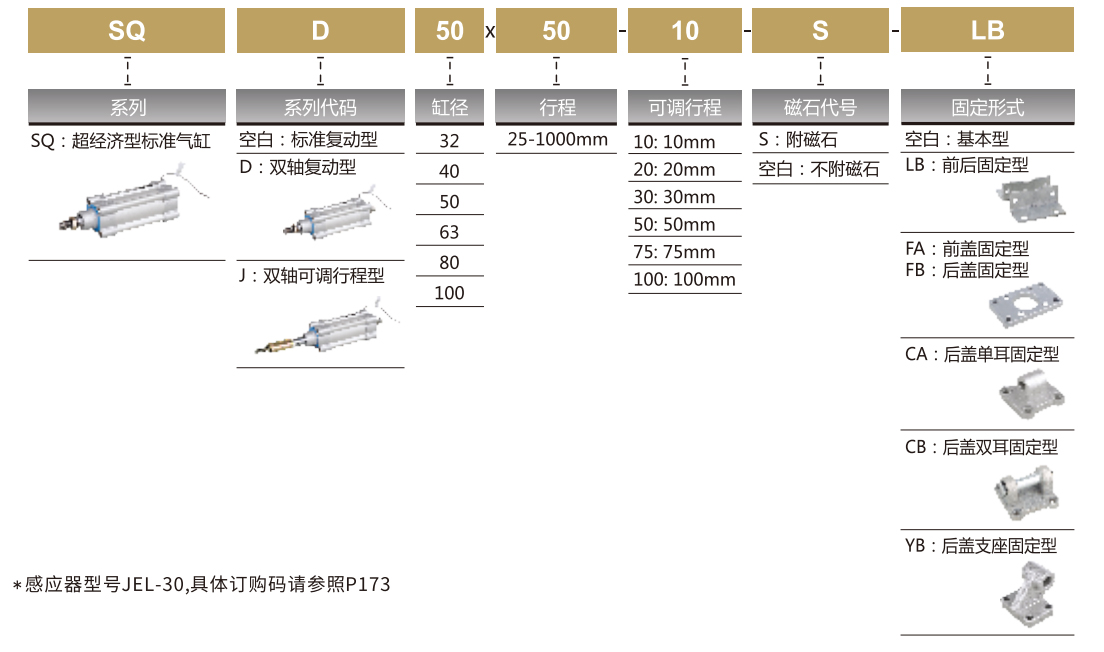

订购码
规格参数
| 内径(mm) | 32 | 40 | 50 | 63 | 80 | 100 |
| 动作形式 | 复动型 | |||||
| 工作介质 | 空气 | |||||
| 固定型式 | 基本型、FA型、FB型、CA型、CB型、LB型、YB型 | |||||
| 使用压力范围 | 0.1～1MPa | |||||
| 保证耐压力 | 1.5MPa | |||||
| 使用温度范围 | -20～70℃ | |||||
| 使用速度范围 | 50～800mm/s | |||||
| 缓冲型式 | 可调缓冲 | |||||
| 缓冲行程 | 20mm | 26mm | ||||
| 接管口径 | G1/8” | G1/4” | G3/8” | G1/2” | ||

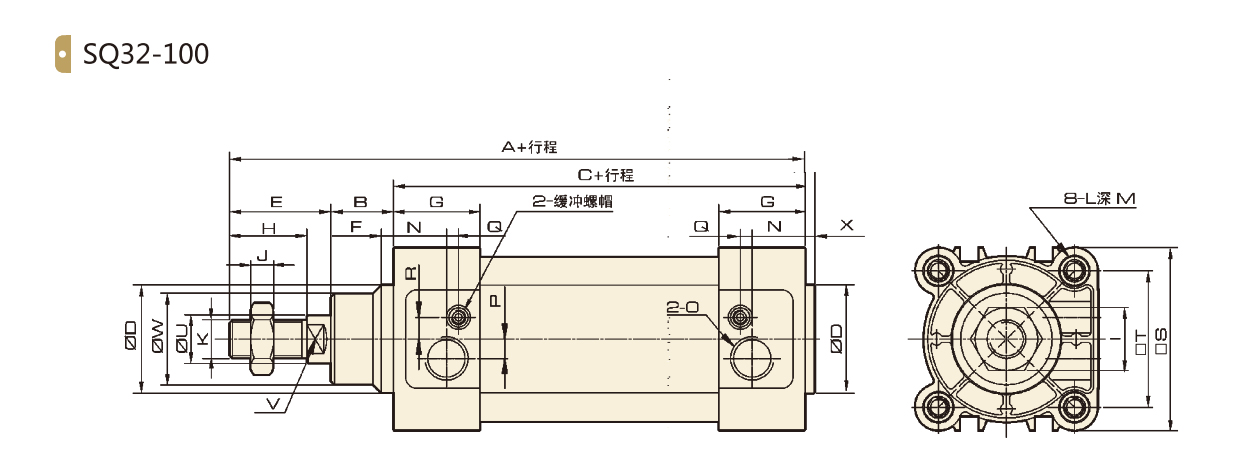

外形尺寸
尺寸表
|
内径/符号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
|
32 |
143 |
16 |
94 |
30 |
33 |
4 |
25 |
22 |
17 |
6 |
M10x1.25 |
M6 |
|
40 |
159 |
20 |
105 |
35 |
34 |
4 |
29.5 |
24 |
17 |
7 |
M12x1.25 |
M6 |
|
50 |
175 |
27 |
107 |
40 |
42.5 |
5 |
32 |
32 |
23 |
8 |
M16x1.5 |
M8 |
|
63 |
190 |
26 |
122 |
45 |
42 |
5 |
36 |
32 |
23 |
8 |
M16x1.5 |
M8 |
|
80 |
214 |
35 |
127 |
45 |
53 |
6 |
37 |
40 |
26 |
10 |
M20x1.5 |
M10 |
|
100 |
229 |
40 |
137 |
55 |
52 |
6 |
39 |
40 |
26 |
10 |
M20x1.5 |
M10 |
|
内径/符号 |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
W |
X |
|
32 |
12 |
15 |
G1/8 |
5 |
3 |
6.5 |
45 |
32.5 |
12 |
10 |
25 |
4 |
|
40 |
12 |
17.5 |
G1/4 |
7 |
3 |
7 |
52 |
38 |
16 |
13 |
33 |
4 |
|
50 |
12 |
20 |
G1/4 |
7 |
3 |
9 |
65 |
46.5 |
20 |
17 |
36 |
4 |
|
63 |
12 |
22 |
G3/8 |
8 |
5 |
9 |
76 |
56.5 |
20 |
17 |
38 |
4 |
|
80 |
15 |
23 |
G3/8 |
10 |
5 |
12 |
94 |
72 |
25 |
22 |
43 |
4 |
|
100 |
15 |
26 |
GL/2 |
10 |
5 |
14 |
112 |
89 |
25 |
22 |
43.5 |
4 |
*超经济型SQ系列气缸与SI系列安装尺寸完全一致，各种安装附件，磁感应开关均借用SI系列！
