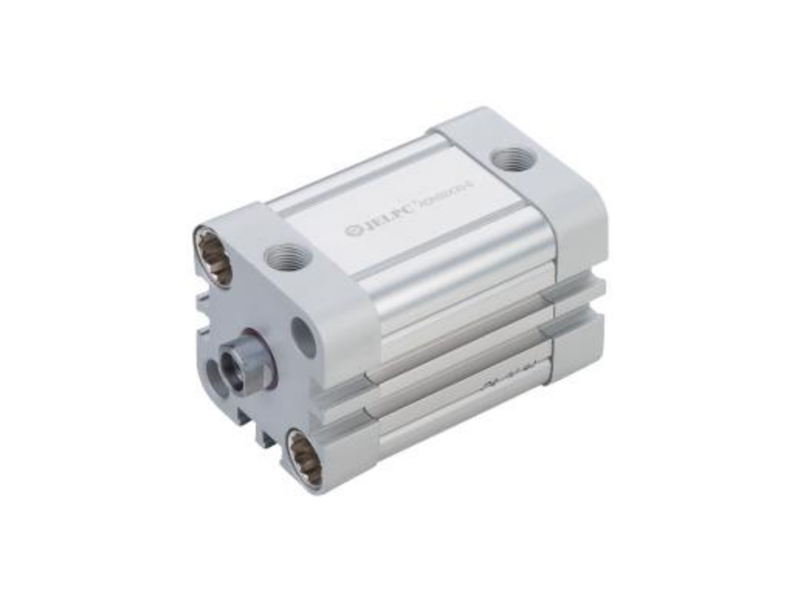

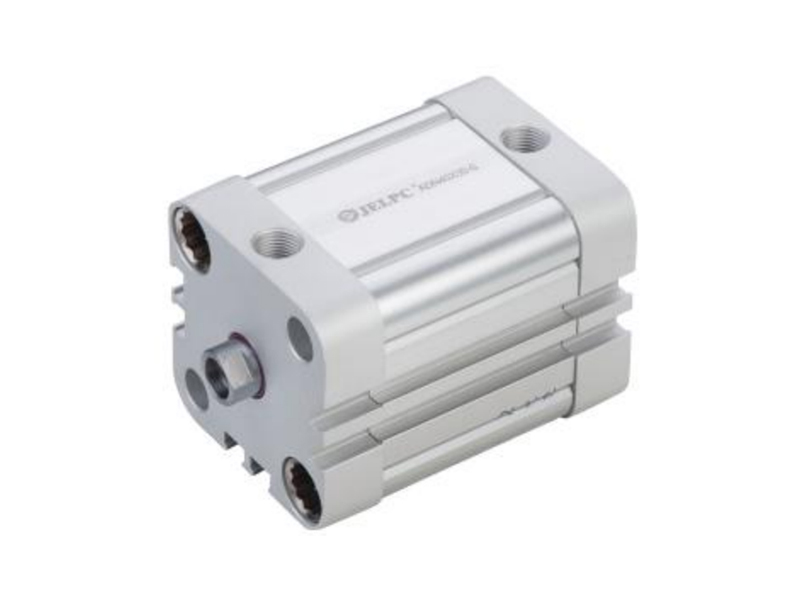

ADN系列新型薄型气缸（符合ISO21287标准）

性能特点:

1.ADN系列紧凑型气缸符合ISO21287标准。

2.ADN系列结构紧凑、派生型品种丰富、应用范围广。

3.两端都放置有橡胶防撞垫，可以吸收高速运动和机器循环的剩余能量。

4.每种安装形式都具有大量安装附件，因此安装简单。

联系我们 PDF下载

产品参数
产品尺寸

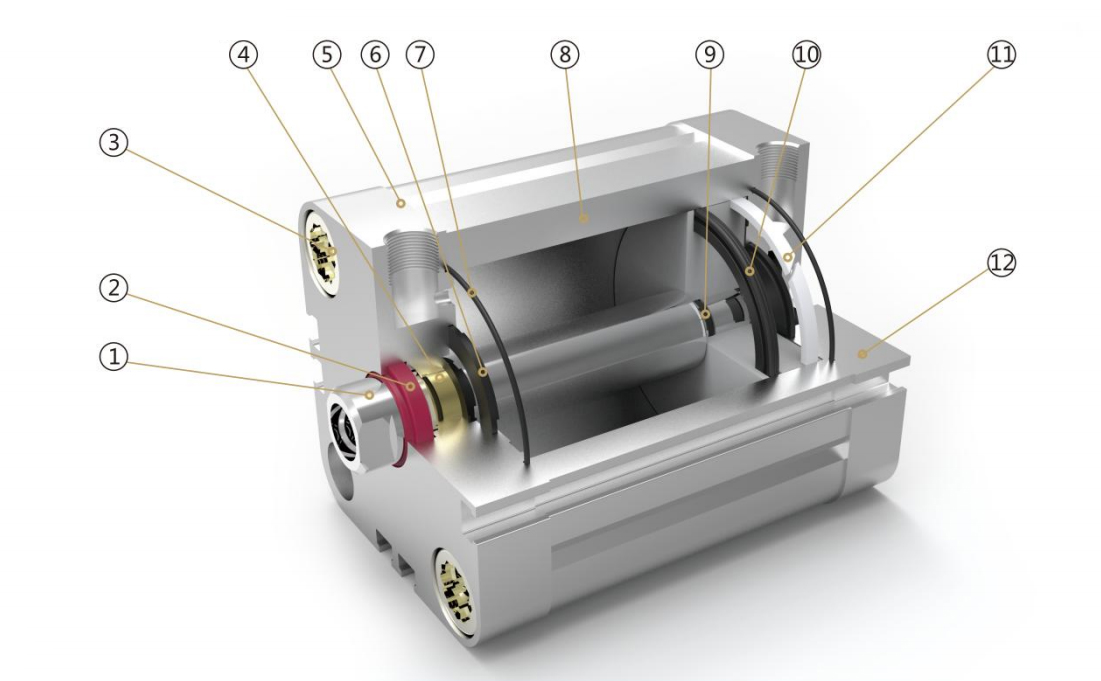

内部结构图

零件表

编号	名称	编号	名称
1	活塞杆	7	O形圈
2	轴心密封圈	8	缸筒
3	端盖螺钉	9	O形圈
4	DU干轴承	10	活塞密封圈
5	前盖	11	耐磨环
6	防撞垫	12	后盖

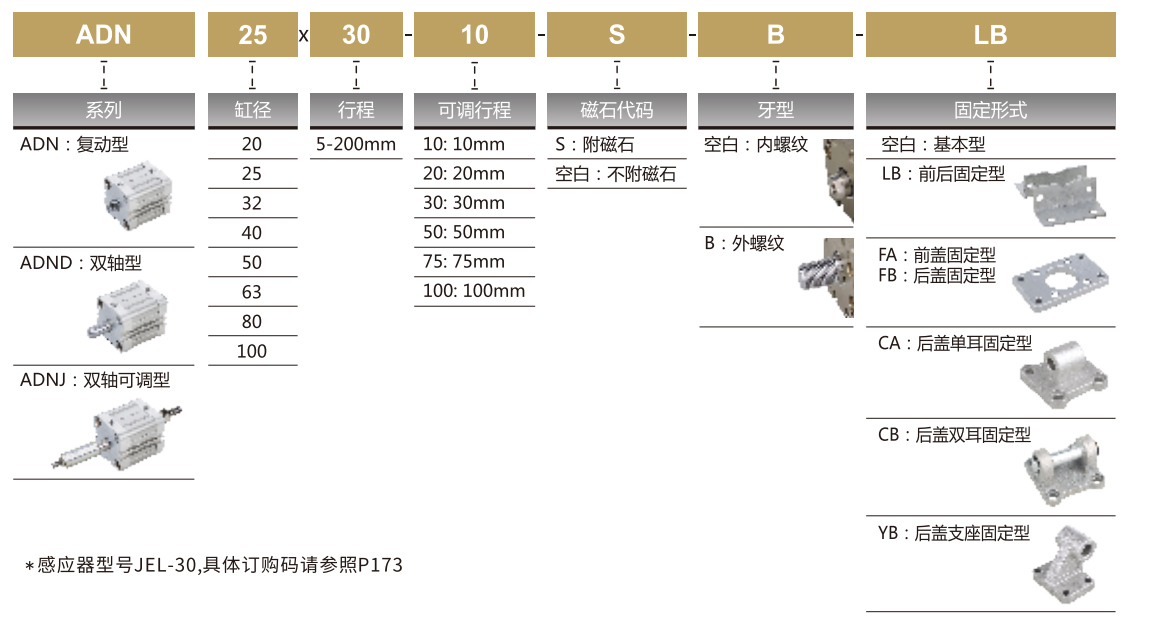

订购码

规格参数

内径(mm)	20	25	32	40	50	63	80	100
动作形式	复动型
工作介质	空气
使用压力范围	0.1 〜1.0MPa
保证耐压力	1.5MPa
使用温度范围	-20 〜80°C
使用速度范围	30 〜500mm/s
接管口径	M5x0.8		G1/8"

行程

内径		标准行程	最大行程
ADN/ADNJ ADND	20	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	100
	25	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150	150
	32/40	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200	200
	50/63	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250	250
	80/100	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300	300
TADN	20/25/32/40/50/63/80	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	100

外形尺寸

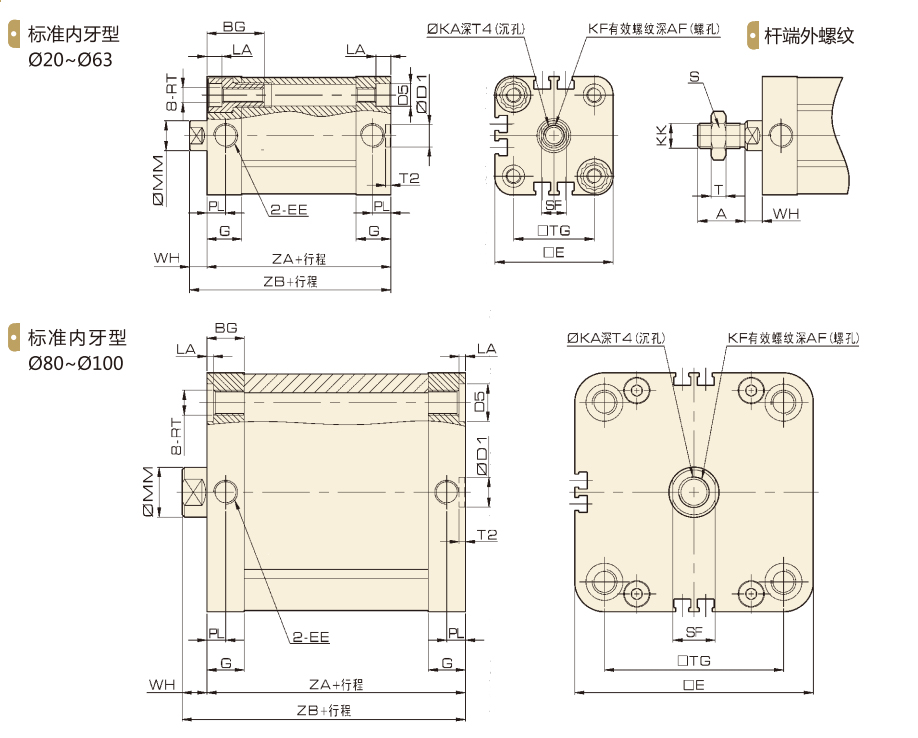

ADN ∅20~∅100 不附磁/附磁

尺寸表

缸径/符号	行程范围 (mm)	A	AF	BG最小	D1	D5	E	EE	G	KA	KF	KK	LA
20	5-200	16	14	15	9	9	36	M5	10.5	6.5	M6x1	M8x1.25	5
25							40		11
32		19	16	16			47.5	Gl/8	14	8.5	M8x1.25	M10x1.25
40							55
50		22	20		12	12	66			10.5	M10x1.5	M12x1.25
63							78.3
80		28		17		-	96		15	12.5	M12x1.75	M16x1.5	-
100							116		21

缸径/符号	MM	PL	RT	S	SF	T	T2	T4	TG	WH	ZA	ZB
20	10	5	M5×0.8	12	9	5	2.1	2.6	22	6	37	43
25									26		39	45
32	12	7.5	M6×1	17	10	6		3.3	32.5	7	44	51
40									38		45	52
50	16		M8×1.25		13	7	2.6	4.7	46.5	8		53
63									56.5		49	57
80	20		M10×1.5	23	17	8		6.1	72	10	54	64
100									89		67	77

外形尺寸

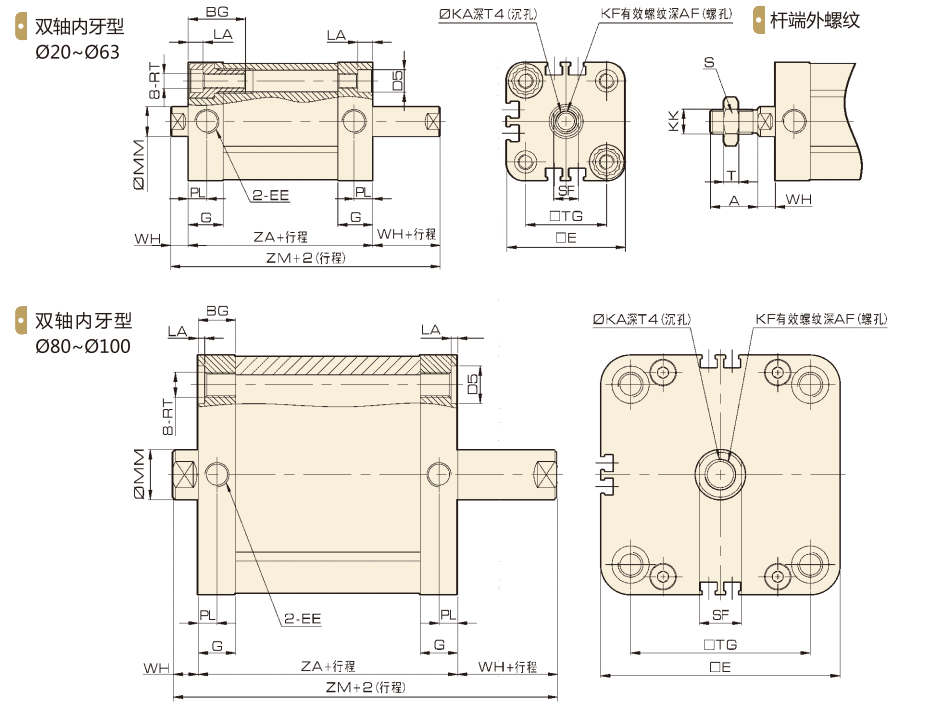

ADND ∅20~∅100 不附磁/附磁

尺寸表

缸径/符号	行程范围 (mm)	A	AF	BG最小	D5	E	EE	G	KA	KF	KK	LA
20	5-200	16	14	15	9	36	M5	10.5	6.5	M6x1	M8x1.25	5
25						40		11
32		19	16	16		47.5	Gl/8	14	8.5	M8x1.25	M10x1.25
40						55
50		22	20		12	66			10.5	M10x1.5	M12x1.25
63						78.3
80		28		17	-	96		15	12.5	M12x1.75	M16x1.5	-
100						116		21

缸径/符号	MM	PL	RT	S	SF	T	T4	TG	WH	ZA	ZM
20	10	5	M5x0.8	12	9	5	2.6	22	6	37	43
25								26		39	45
32	12	7.5	M6x1	17	10	6	3.3	32.5	7	44	58
40								38		45	59
50	16		M8x1.25		13	7	4.7	46.5	8		61
63								56.5		49	65
80	20		M10x1.5	23	17	8	6.1	72	10	54	74
100								89		67	87

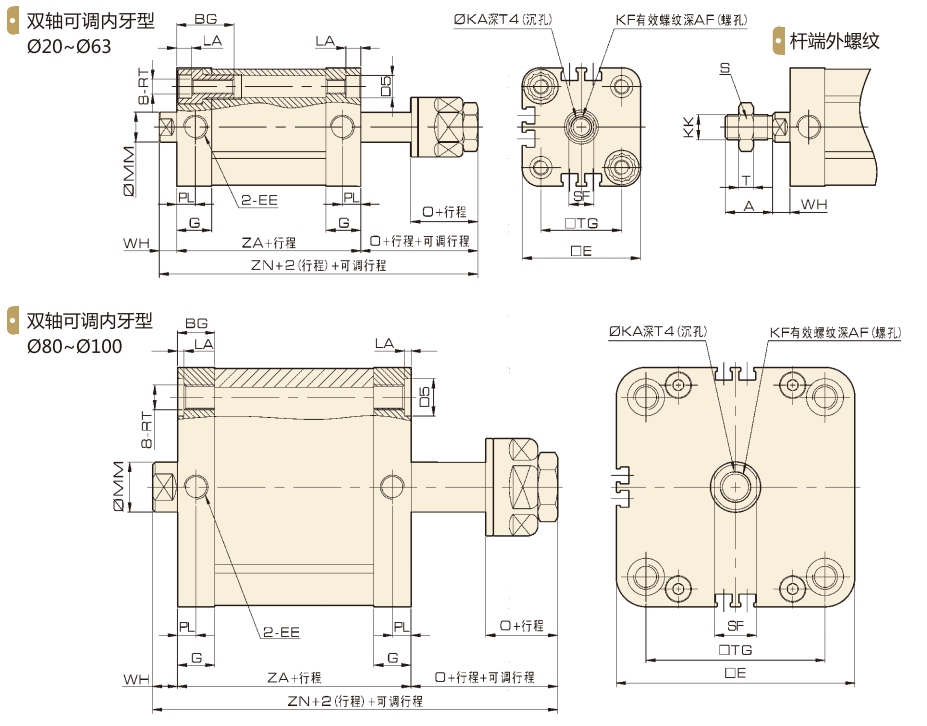

外形尺寸

ADNJ ∅20~∅100 不附磁/附磁

尺寸表

缸径/符号	行程范围 (mm)	A	AF	BG最小	D5	E	EE	G	KA	KF	KK	LA
20	5-200	16	14	15	9	36	M5	10.5	6.5	M6x1	M8x1.25	5
25						40		11
32		19	16	16		47.5	Gl/8	14	8.5	M8x1.25	M10x1.25
40						55
50		22	20		12	66			10.5	M10x1.5	M12x1.25
63						78.3
80		28		17	-	96		15	12.5	M12x1.75	M16x1.5	-
100						116		21

缸径/符号	MM	O	PL	RT	S	SF	T	T4	TG	WH	ZA	ZN
20	10	19	5	M5×0.8	12	9	5	2.6	22	6	37	62
25									26		39	64
32	12	27	7.5	M6×1	17	10	6	3.3	32.5	7	44	78
40									38		45	79
50	16	28		M8×1.25		13	7	4.7	46.5	8		81
63									56.5		49	85
80	20	29		M10×1.5	23	17	8	6.1	72	10	54	93
100									89		67	96
