TADN系列导杆气缸
  • 宁波佳尔灵气动机械有限公司
  • 宁波佳尔灵气动机械有限公司

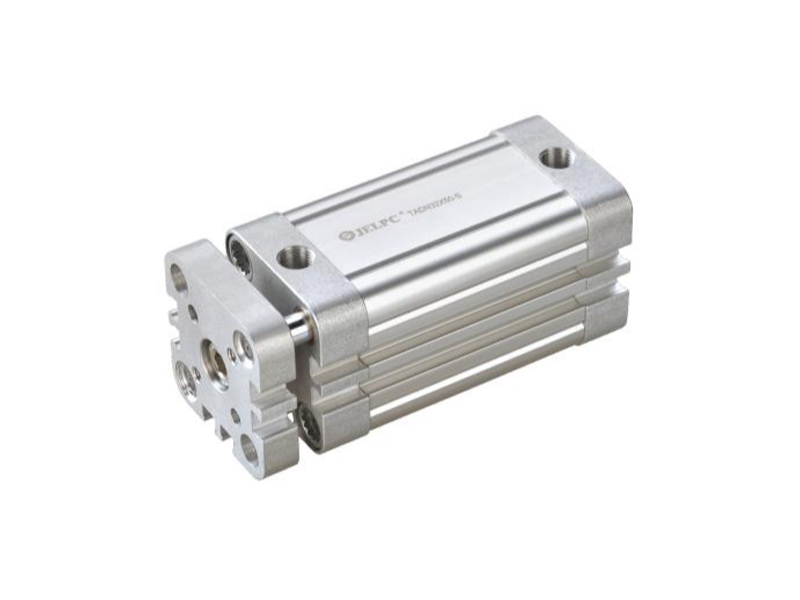

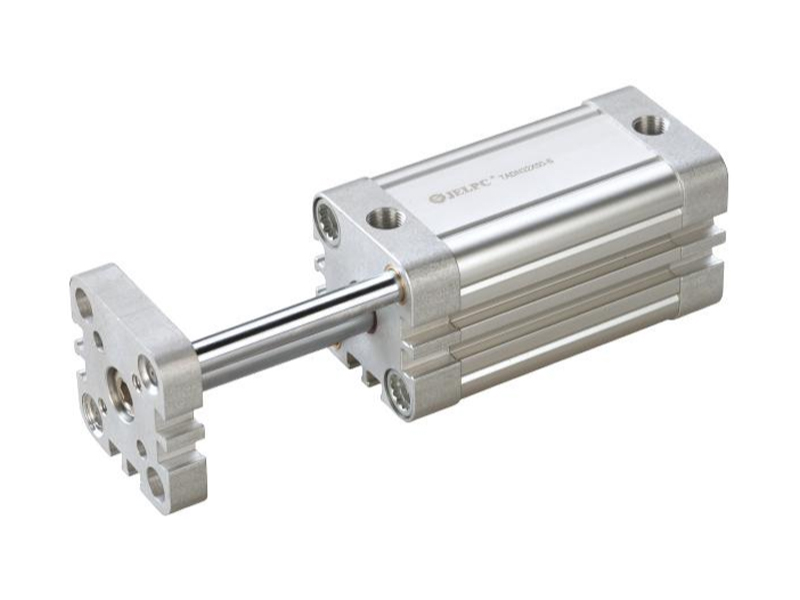

TADN系列导杆气缸

性能特点:

1.TADN系列紧凑型气缸符合ISO21287标准。
2.TADN系列结构紧凑、派生型品种丰富、应用范围广。
3.两端都放置有橡胶防撞垫，可以吸收高速运动和机器循环的剩余能量减少噪音。
4.每种安装形式都具有大量安装附件，因此安装简单。
5.双边各有两个倒杆定位，增强侧向负载能力，运行更平稳。

  • 产品参数

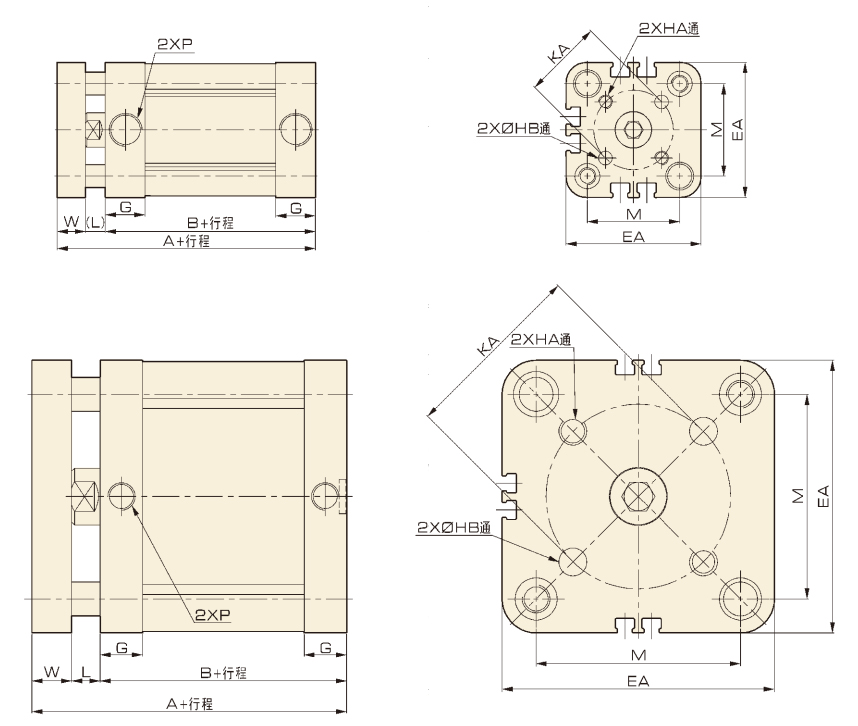

  • 产品尺寸

内部结构图

零件表

编号 名称 编号 名称
1  固定板 11  C形圈
2  内六角螺钉 12  耐磨环
3  导杆 13  O形圈
4  活塞杆 14  端盖螺丝
5  防尘圈 15  小垫片
6  铜套 16  六角螺母
7  前盖 17  活塞
8  轴承 18  磁石
9  防撞垫 19  后盖
10  O形圈 20  缸筒

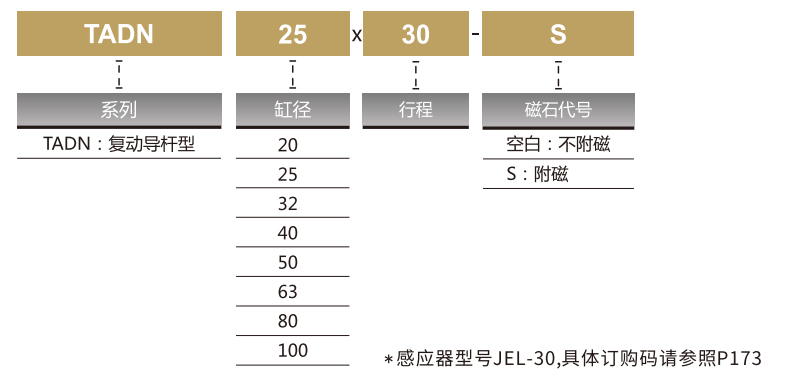

订购码


规格参数

内径(mm)

20

25

32

40

50

63

80

100

动作形式

复动型

工作介质

空气

标准行程

5 ~ 100mm

使用压力范围

0.1~1.0MPa

保证耐压力

1.5MPa

使用温度范围

-20 〜80°C

使用速度范围

30〜500mm/s

接管口径

M5x0.8

G1/8



行程

 内径 标准行程 最大行程
ADN/ADNJ
ADND		 20  5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
25  5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 150
32/40 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 200
50/63 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 250
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 300
TADN 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
