产品特性
●用于模块化气动控制系统
●具有很好的灵活性和可扩展性
●电磁阀分为10mm规格与14mm规格
●每个线圈有独立的电源管理模块，可降低功耗70%
●指示灯全角度可视，方便快速排除故障
●终端多达24个阀位
●防护等级IP65
●内外先导可选
规格参数
| 站点数量 | 4,5,6,7,8,9,10,12,14,16,20,24 | ||
| 电气连接 | D-SUB25多针, IO-Link, PROFINET, EtherCAT, EtherNet/IP,CC-Link IE Field Basic | ||
| 电压 | 24VDC±10％ | ||
| 功耗 | 单线圈瞬时最大1.2W | ||
| 流量 | 最大为600L/min（根据阀片类型） | ||
| 工作接口 | 10mm：进气口=排气口=G1/4"工作口=M7*1 | 14mm：进气口=排气口=G1/4"工作口=G1/8" | |
| 工作压力 | 先导压力 | 参考P08页FDF电磁阀规格参数 | |
订购码
外形尺寸
结构示意图
●控制模块采用快速插装形式
●可实现不同总线或控制方式的切换。
内外先导切换功能
 |
 |
| 外部先导 | 内部先导 |
| 在先导切换孔处安装先导切换螺钉，可实现外部先导功能，先导气源通过底板端面的外部先导进气M5螺纹孔供气。 | 在先导切换孔处安装M5堵头，可实现内部先导功能，先导气源直接使用底板进气口的进气。 |

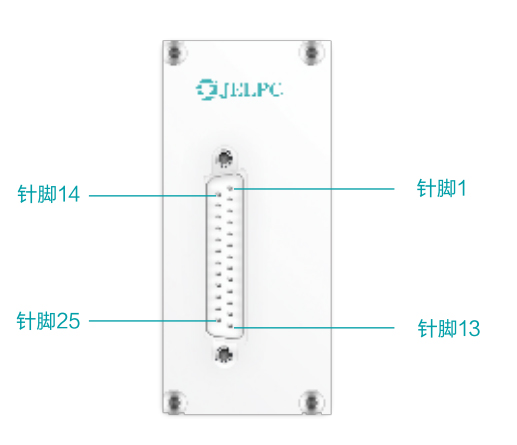

多针模块介绍
| 名称 | 订购码 |
| 多针模块 | M1-25-SUB |
●根据连接方式的不同，阀岛最多可以控制24个阀线圈。阀岛的每个阀线圈与多针插头上某一根针脚相对应。
多针模块线圈定义
| PIN | 地址 | 阀位最大数量 | |||
| 4~12 | 16 | 20 | 24 | ||
| 阀位编号/线圈名称 | |||||
| 1 | 0 | 0/14 | 0/14 | 0/14 | 0/14 |
| 2 | 1 | 00/12 | 00/12 | 00/12 | 23/14 |
| 3 | 2 | 1/14 | 1/14 | 1/14 | 1/14 |
| 4 | 3 | 1/12 | 1/12 | 1/12 | 22/14 |
| 5 | 4 | 2/14 | 2/14 | 2/14 | 2/14 |
| 6 | 5 | 2/12 | 2/12 | 2/12 | 21/14 |
| 7 | 6 | 3/14 | 3/14 | 3/14 | 3/14 |
| 8 | 7 | 3/12 | 3/12 | 3/12 | 20/14 |
| 9 | 8 | 4/14 | 4/14 | 4/14 | 4/14 |
| 10 | 9 | 4/12 | 4/12 | 19/14 | 19/14 |
| 11 | 10 | 5/14 | 5/14 | 5/14 | 5/14 |
| 12 | 11 | 5/12 | 5/12 | 18/14 | 18/14 |
| 13 | 12 | 6/14 | 6/14 | 6/14 | 6/14 |
| 14 | 13 | 6/12 | 6/12 | 17/14 | 17/14 |
| 15 | 14 | 7/14 | 7/14 | 7/14 | 7/14 |
| 16 | 15 | 7/12 | 7/12 | 16/14 | 16/14 |
| 17 | 16 | 8/14 | 8/14 | 8/14 | 8/14 |
| 18 | 17 | 8/12 | 15/14 | 15/14 | 15/14 |
| 19 | 18 | 9/14 | 9/14 | 9/14 | 9/14 |
| 20 | 19 | 9/12 | 14/14 | 14/14 | 14/14 |
| 21 | 20 | 10/14 | 10/14 | 10/14 | 10/14 |
| 22 | 21 | 10/12 | 13/14 | 13/14 | 13/14 |
| 23 | 22 | 11/14 | 11/14 | 11/14 | 11/14 |
| 24 | 23 | 11/12 | 12/14 | 12/14 | 12/14 |
| 25 | COM | ||||
●灰色区域对应的阀位可安装双线圈阀。
IO-Link模块介绍
| 名称 | 订购码 | 说明 |
| IO-Link模块-8阀位 | JEL-VTE-8-PT | 支持8阀位以下的底板 |
| IO-Link模块-16阀位 | JEL-VTE-16-PT | 支持16阀位以下的底板 |
| IO-Link模块-24阀位 | JEL-VTE-24-PT | 支持24阀位以下的底板 |
| IO-Link导线插头的针脚分配 | |||
| 接口 | 针脚 | 分配 | 功能 |
 |
1 | 24V EL/SEN(PS) | 工作电源 |
| 2 | 24V BAL/OUT(PL) | 负载电源 | |
| 3 | OVEL/SEN(PS) | 工作电源 | |
| 4 | C/Q | 通信电源 | |
| 5 | OV VAL/OUT(PL) | 负载电源 | |
| ED 指示灯 | 驱动文件IO-Link属性 | ||||
| 绿色灯闪烁 | 正常运行状态 | 规格说明 | V1.1 | 输出数据 | 2字节 |
| 红色灯常亮 | 24V负载电源故障或无IO-Link信号 | 数据传输率 | COM2(38.4KBit) | 4字节 | |
| 蓝色灯常亮 | 通信开路或过载 | 6字节 | |||
●若需可提供对应的ODD文件
总线模块介绍
| 名称 | 订购码 | 说明 |
| 总线模块-PNT | CTEU-PNT | PROFINET协议 |
| 总线模块-ECT | CTEU-ECT | EtherCAT协议 |
| 总线模块-EIP | CTEU-EIP | EtherNet/IP协议 |
| 总线模块-CIEBS | CTEU-CIEBS | CC-Link IE Field Basic协议 |
| 总线模块-多协议 | CTEU-MPL | 支持以上四种协议 |
| 序号 | 名称 | 描述 |
| 1 | 拨码开关 | 协议切换、IP地址及线圈设置 |
| 2 | LED状态指示灯 | 指示运行状态 |
| 3 | 总线通讯接口(IN) | M12母头D口4芯 |
| 4 | 总线通讯接口(OUT) | M12母头D口4芯 |
| 5 | 电源接口 | M12公头A口4芯，通讯模块及电磁阀供电 |
| 电源接口 | 总线通讯接口(OUT) | 总线通讯接口(IN) | |||||||||
 |
M12,4-pin,A-coded,公头(PWR) | M12,4-pin,D-coded,插孔 |  |
M12,4-pin,D-coded,插孔 | |||||||
| 针脚 | 功能 |  |
针脚 | 功能 | 针脚 | 功能 | |||||
| UA | 负载电源 | Tx+ | 发送数据+ | 1 | Tx+ | 发送数据+ | |||||
| 2 | GND | 负载电源 | 2 | Rx+ | 接收数据+ | 2 | Rx+ | 接收数据+ | |||
| 3 | US | 模块电源 | 3 | Tx- | 发送数据- | 3 | Tx- | 发送数据- | |||
| 4 | GND | 模块电源 | 4 | Rx- | 接收数据- | 4 | Rx- | 接收数据- | |||
●若需可提供对应的驱动文件。
FDF电磁阀规格

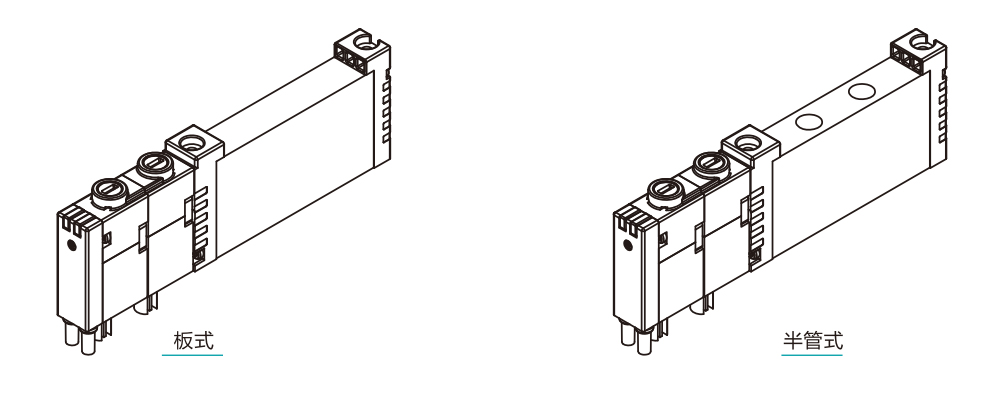

●板式FDF阀5个气口均在底部，半管式FDF阀进气口、排气口在底部，2个工作口在顶部
●所有电磁阀均为外先导电磁阀，需要内先导时可通过阀底板切换螺钉实现
|
订购码 |
接管型式 |
阀宽 |
功能 |
图形符号 |
|
FDF-C14-510 |
板式 |
14 |
二位五通 单电控 |
|
|
FDF-F14-510 |
半管式 |
|||
|
FDF-C10-510 |
板式 |
10 |
||
|
FDF-F10-510 |
半管式 |
|||
|
FDF-C14-520 |
板式 |
14 |
二位五通 双电控 |
 |
|
FDF-F14-520 |
半管式 |
|||
|
FDF-C10-520 |
板式 |
10 |
||
|
FDF-F10-520 |
半管式 |
|||
|
FDF-C14-530 |
板式 |
14 |
三位五通 |
|
|
FDF-F14-530 |
半管式 |
|||
|
FDF-C10-530 |
板式 |
10 |
||
|
FDF-F10-530 |
半管式 |
|||
|
FDF-C14-533 |
板式 |
14 |
三位五通 中排 |
|
|
FDF-F14-533 |
半管式 |
|||
|
FDF-C10-533 |
板式 |
10 |
||
|
FDF-F10-533 |
半管式 |
|||
|
FDF-C14-534 |
板式 |
14 |
三位五通 |
 |
|
FDF-F14-534 |
半管式 |
|||
|
FDF-C10-534 |
板式 |
10 |
||
|
FDF-F10-534 |
半管式 |
|||
|
FDF-C14-310 |
板式 |
14 |
双二位三通 |
 |
|
FDF-F14-310 |
半管式 |
|||
|
FDF-C10-310 |
板式 |
10 |
||
|
FDF-F10-310 |
半管式 |
|||
|
FDF-C14-312 |
板式 |
14 |
双二位三通 NO |
 |
|
FDF-F14-312 |
半管式 |
|||
|
FDF-C10-312 |
板式 |
10 |
||
|
FDF-F10-312 |
半管式 |
|||
|
FDF-C14-314 |
板式 |
14 |
双二位三通 |
 |
|
FDF-F14-314 |
半管式 |
|||
|
FDF-C10-314 |
板式 |
10 |
||
|
FDF-F10-314 |
半管式 |

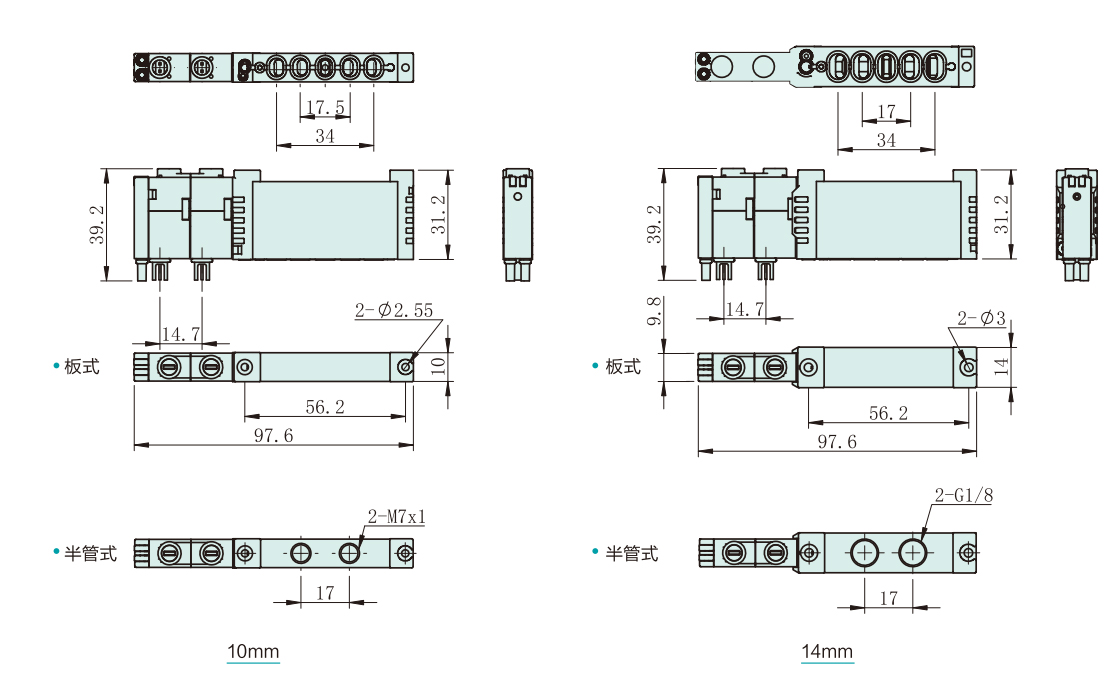

电磁阀外形尺寸
电磁阀性能介绍
| 规格 | 内先导 | 外先导 | 流量(L/min) | ||
| 工作压力（bar） | 先导压力（bar） | 工作压力（bar） | |||
| 10mm | FDF-510 | 2~8 | 2~8 | 0~8 | 300 |
| FDF-520 | 2~8 | 2~8 | 0~8 | 300 | |
| FDF-530 | 3~8 | 3~8 | 0~8 | 260 | |
| FDF-533 | 3~8 | 3~8 | 0~8 | 260 | |
| FDF-534 | 3~8 | 3~8 | 0~8 | 260 | |
| FDF-310 | 2.5~8 | 2.5~8 | 2~8 | 280 | |
| FDF-312 | 2.5~8 | 2.5~8 | 2~8 | 280 | |
| FDF-314 | 2.5~8 | 2.5~8 | 2~8 | 280 | |
| 14mm | FDF-510 | 2~8 | 2~8 | 0~8 | 560 |
| FDF-520 | 2~8 | 2~8 | 0~8 | 560 | |
| FDF-530 | 3~8 | 3~8 | 0~8 | 500 | |
| FDF-533 | 3~8 | 3~8 | 0~8 | 500 | |
| FDF-534 | 3~8 | 3~8 | 0~8 | 600 | |
| FDF-310 | 2.5~8 | 2.5~8 | 2~8 | 600 | |
| FDF-312 | 2.5~8 | 2.5~8 | 2~8 | 500 | |
| FDF-314 | 2.5~8 | 2.5~8 | 2~8 | 500 | |
FDM底板总成
●底板总成分10mm规格与14mm规格
●板式和半管式的阀岛选用同一款底座
●底板总成已集成安装线路板
订购码
|
订购码 |
阀宽 |
连数 |
订购码 |
阀宽 |
连数 |
|
FDM-C10-4F |
10 |
4 |
FDM-C14-4F |
14 |
4 |
|
FDM-C10-5F |
10 |
5 |
FDM-C14-5F |
14 |
5 |
|
FDM-C10-6F |
10 |
6 |
FDM-C14-6F |
14 |
6 |
|
FDM-C10-7F |
10 |
7 |
FDM-C14-7F |
14 |
7 |
|
FDM-C10-8F |
10 |
8 |
FDM-C14-8F |
14 |
8 |
|
FDM-C10-9F |
10 |
9 |
FDM-C14-9F |
14 |
9 |
|
FDM-C10-10F |
10 |
10 |
FDM-C14-10F |
14 |
10 |
|
FDM-C10-12F |
10 |
12 |
FDM-C14-12F |
14 |
12 |
|
FDM-C10-16F |
10 |
16 |
FDM-C14-16F |
14 |
16 |
|
FDM-C10-20F |
10 |
20 |
FDM-C14-20F |
14 |
20 |
|
FDM-C10-24F |
10 |
24 |
FDM-C14-24F |
14 |
24 |

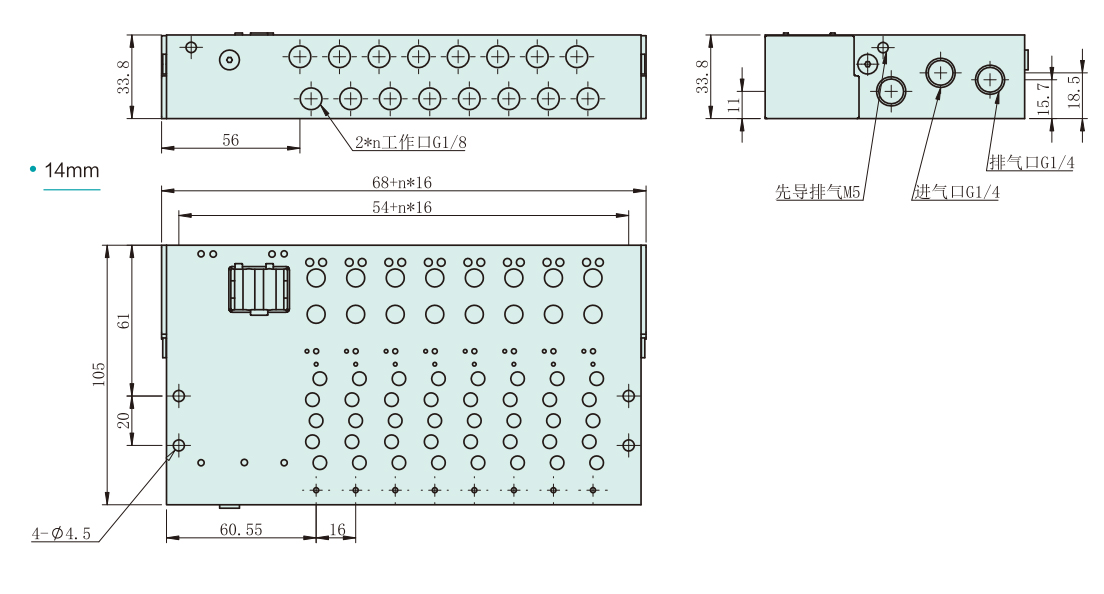

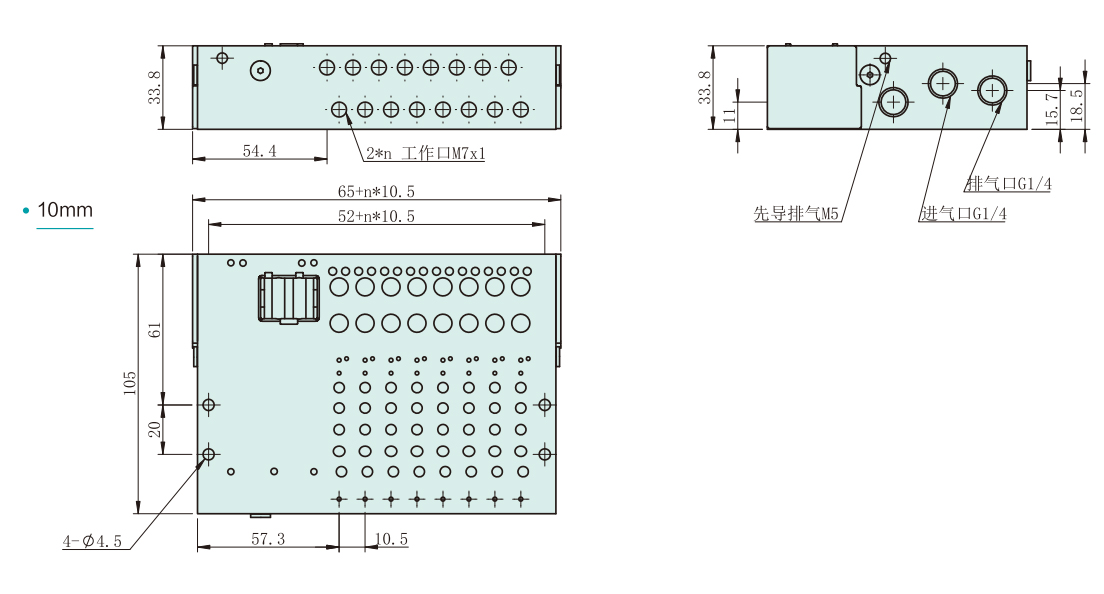

外形尺寸
阀岛其他配件
| 多针模块电缆 | 名称 | 订购码 |
 |

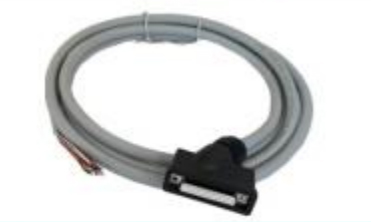

通讯线(DB25母-散线)2.5M | S1WA25-K-2.5 |
| 通讯线(DB25母-散线)5M | S1WA25-K-5 | |
| IO-Link模块通讯线 | 名称 | 订购码 |
 |

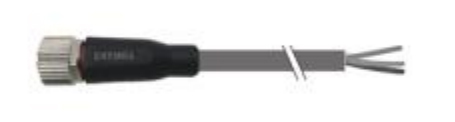

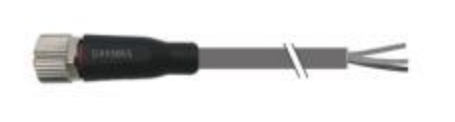

通讯线(M12母-散线)直出2M | M12-5FS-2115-2M |
| 通讯线(M12母-散线)直出4M | M12-5FS-2115-4M | |
| 总线模块线缆 | 名称 | 订购码 |
 |
电源线2M | M12-4FS-2104-2M |
| 电源线4M | M12-4FS-2104-4M | |
 |

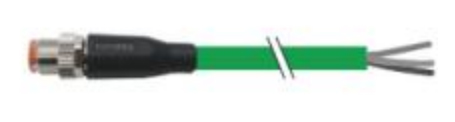

通讯线(M12公-散线)2M | M12D-4MS.P-5544-2M |
| 通讯线(M12公-散线)4M | M12D-4MS.P-5544-4M | |
 |

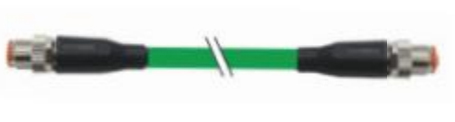

通讯线(M12公-M12公)2M | M12D-4MS/M12D-4MS.P-5544-2M |
| 通讯线(M12公-M12公)4M | M12D-4MS/M12D-4MS.P-5544-4M | |
 |

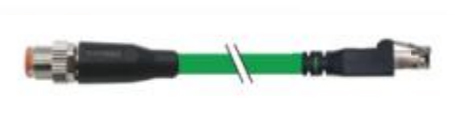

通讯线(M12公-RJ45)2M | M12D-4MS/RJ45Y.P-5544-2M |
| 通讯线(M12公-RJ45)4M | M12D-4MS/RJ45Y.P-5544-4M |
●如需其他米数的线缆，可咨询后下单
| 接头 | 名称 | 订购码 | 接头 | 名称 | 订购码 |
 |
G1/8-4管接头 | POC4-G01 |  |
M5-4管接头 | POC4-M5C |
| G1/8-6管接头 | POC6-G01 | M5-6管接头 | POC6-M5C | ||
| G1/8-8管接头 | POC8-G01 | M7-4管接头 | POC4-M7C | ||
| G1/4-8管接头 | POC8-G02 | M7-6管接头 | POC6-M7C | ||
| 堵头 | 名称 | 订购码 | 消音器及其他 | 名称 | 订购码 |
 |
堵头M5 | TTY-GDTM5 |  |
消声器 | PSU-A-8 |
| 堵头M7 | TTY-GDTM7 | ||||
| 堵头G1/8 | TTY-GDT1/8 |  |
分区堵头 | JEL-FD-FQDT | |
| 堵头G1/4 | IBP-G02 | ||||
| 先导切换螺钉 | 名称 | 订购码 | 盲板 | 名称 | 订购码 |
 |
先导切换螺钉 | JEL-FD-QHLD |  |
盲板10mm | FDF-C10-B |
| 盲板14mm | FDF-C14-B |
