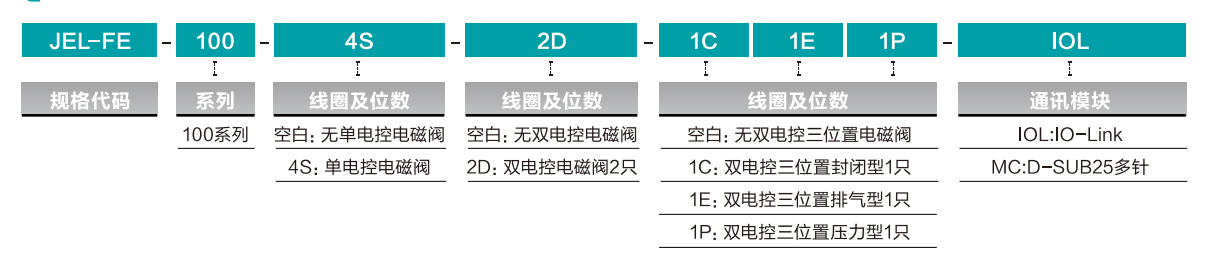

订购码
规格参数
| 型号 | 100系列 | ||
| 位置数 | 二位五通单电控 | 二位五通双电控 | 三位五通双电控 |
| 有效截面积 | 12mm²(CV=0.67) | 9mm²(CV=0.5) | |
| 接管口径 | 进排气口=G1/4工作口G1/8 | ||
| 工作介质 | 经40微米过滤的空气 | ||
| 动作方式 | 内部先导 | ||
| 适用压力 | 0.15~0.8Mpa | ||
| 最大耐压力 | 1.2Mpa | ||
| 工作温度 | -10°~60° | ||
| 电压范围 | 24VDC±10% | ||
| 耗电量 | 单阀2.5W | ||
| 绝缘性及防护等级 | F级 | ||
| 最高动作频率 | 每秒5次 | ||
| 最短励磁时间 | 0.05秒 | ||
阀岛其他配件
| JEL-FE系列线缆 | 订购码 |
| 通讯线(DB25母一散线)2.5M | S1WA25-K-2.5 |
| 通讯线(DB25母-散线)5M S1WA25-K-5 | |

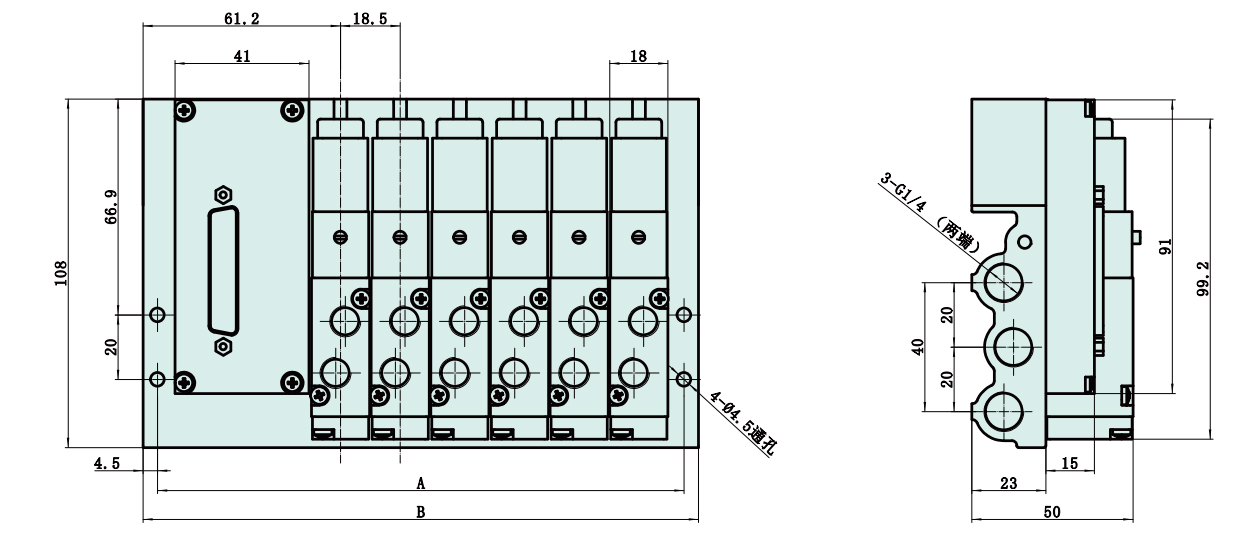

JEL-FE系列外型尺寸
| 阀岛位数 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 |
| A | 126.2 | 144.7 | 163.2 | 181.7 | 200.2 | 218.7 | 237.2 | 274.2 | 348.2 | 422.2 | 496.2 |
| B | 135.2 | 153.7 | 172.2 | 190.7 | 209.2 | 227.7 | 246.2 | 283.2 | 357.2 | 431.2 | 505.2 |
