机械阀及其他

4F210系列

4F210系列

脚踏阀

0
查看: 1,281
  • 产品参数

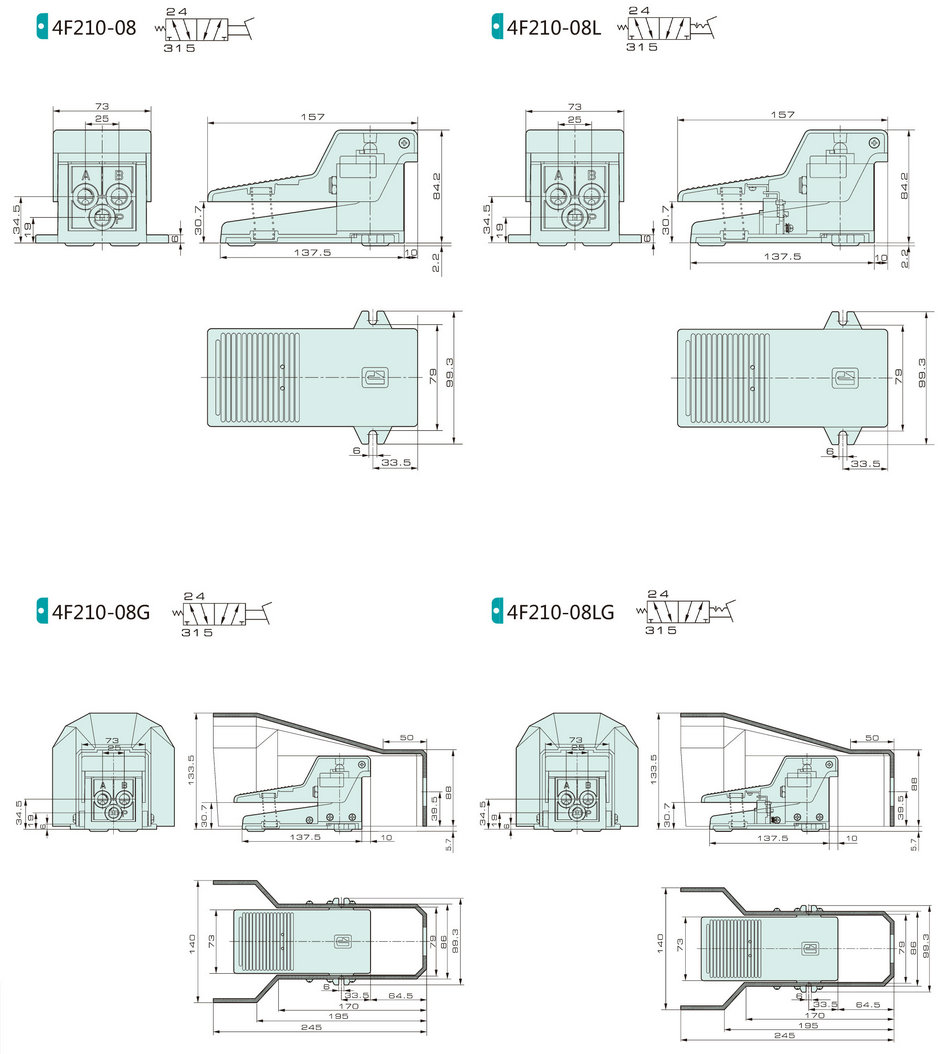

  • 产品尺寸

性能特点

1. 重新设计外观提升产品外形观感。

2. 采用新的锁扣设计,提升了产品可靠性。

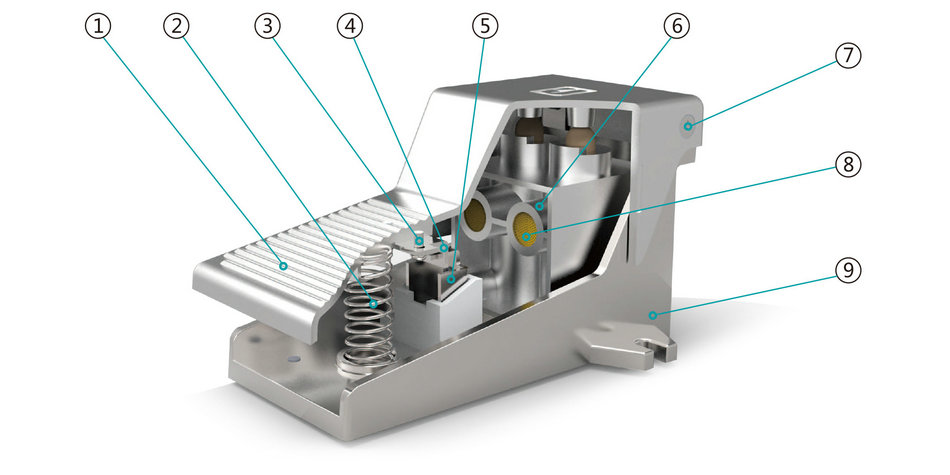

内部结构图





零件表



编号

名称

编号

名称

编号

名称

l

踏板

4

连接块

7

转轴螺丝

2

弹簧

5

锁芯

8

消声器

3

螺钉

6

阀体

9

阀底座

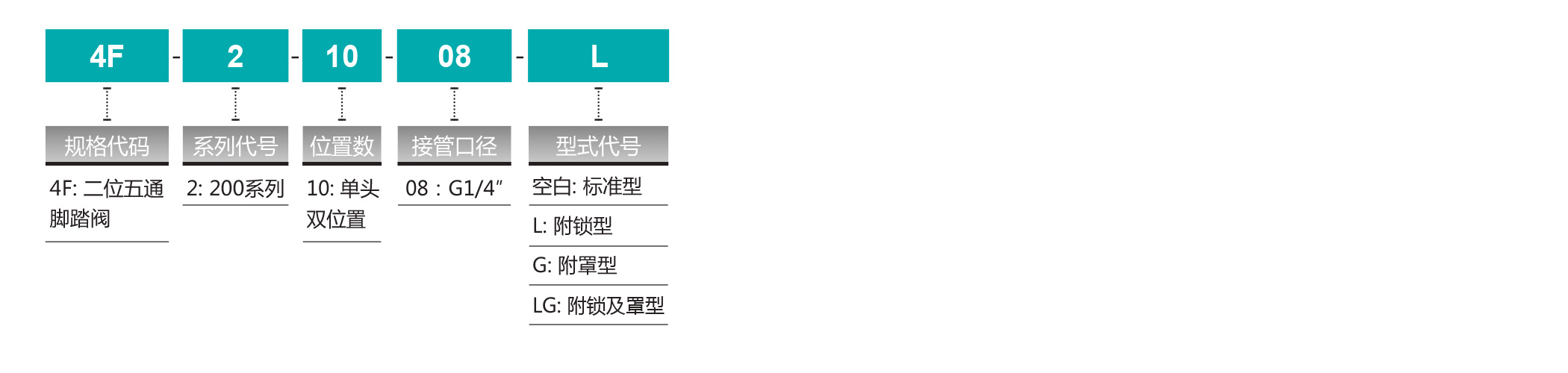

订购码







规格参数



型号

4F210-08

4F210-08L 4F210-08G 4F210-08LG

工作介质

经40微米过滤的空气

位通数

二位五通

接口口径

进气=排气=出气=G1/4″

动作形式

直动式

使用压力范围

0~0.8MPa

使用温度范围

-20~70℃
