性能特点
1. 全新加工工艺,阀体内孔粗糙度提升。
2. 全新视觉造型,与世界领先产品同步接轨。
3. 采用德国进口高标特种润滑脂,有效形成保护膜,降低磨损。
4. 阀芯采用日本进口密封件,增加其使用寿命。

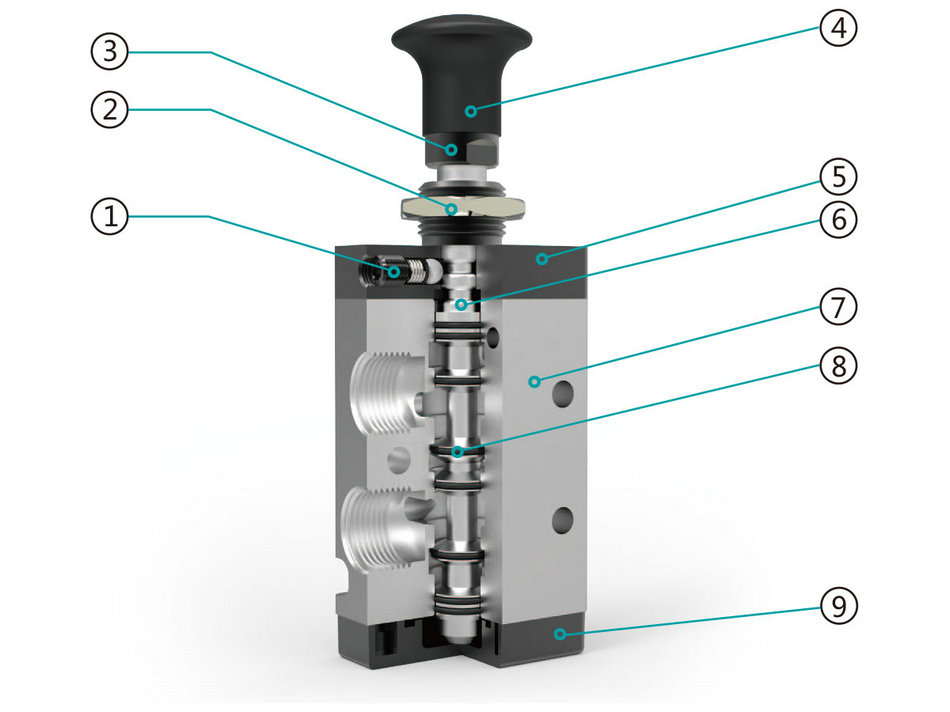

内部结构图
零件表
编号 |
名称 |
1 |
紧定螺钉 |
2 |
六角螺母 |
3 |
锁紧螺母 |
4 |
手柄 |
5 |
上盖 |
6 |
阀杆 |
7 |
阀体 |
8 |
扁形圈 |
9 |
端盖 |

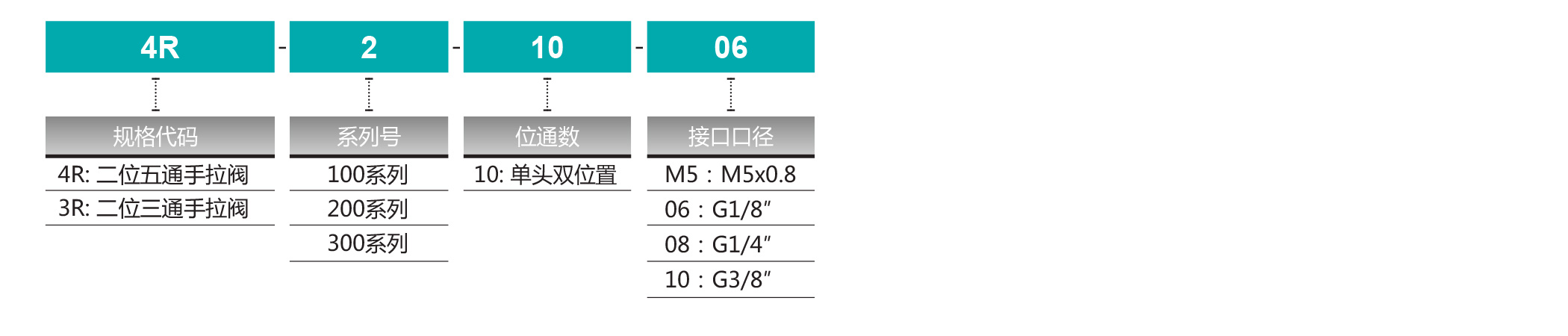

订购码
规格参数
型号 |

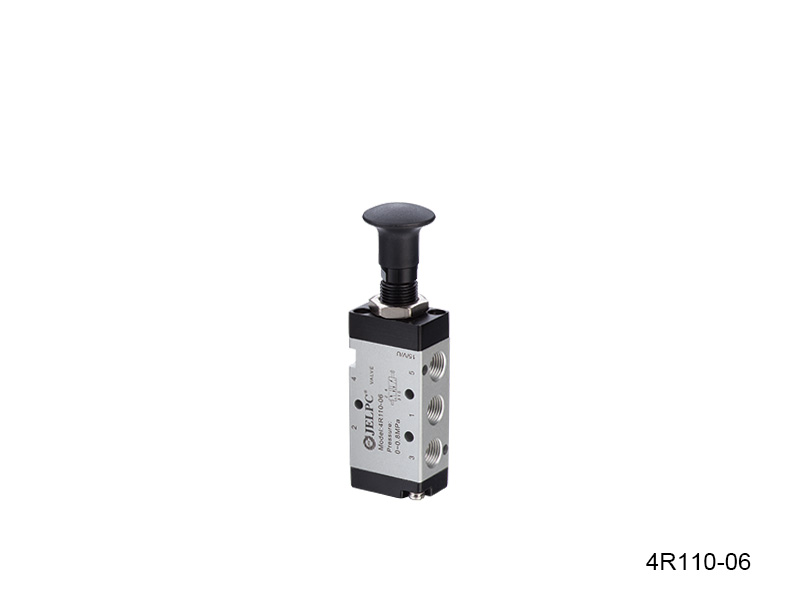

4R110-06 |

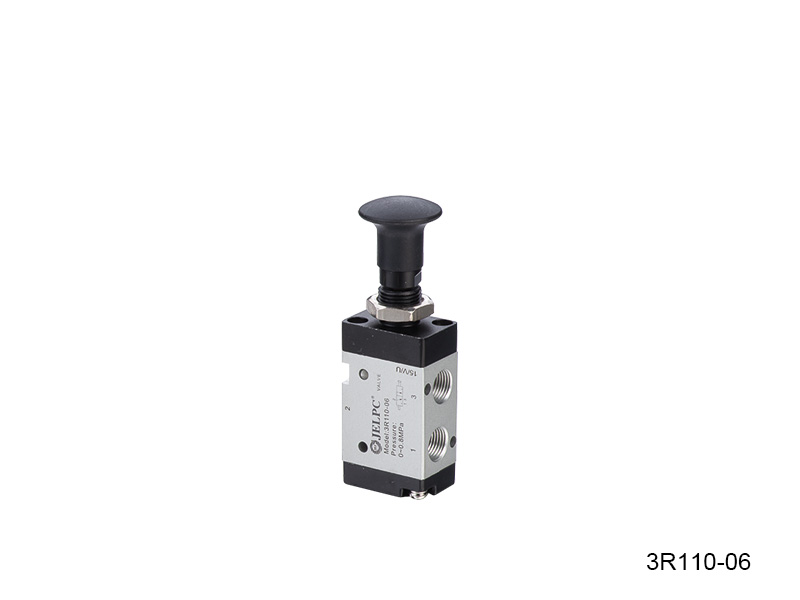

3R110-06 |
4R210-06 |

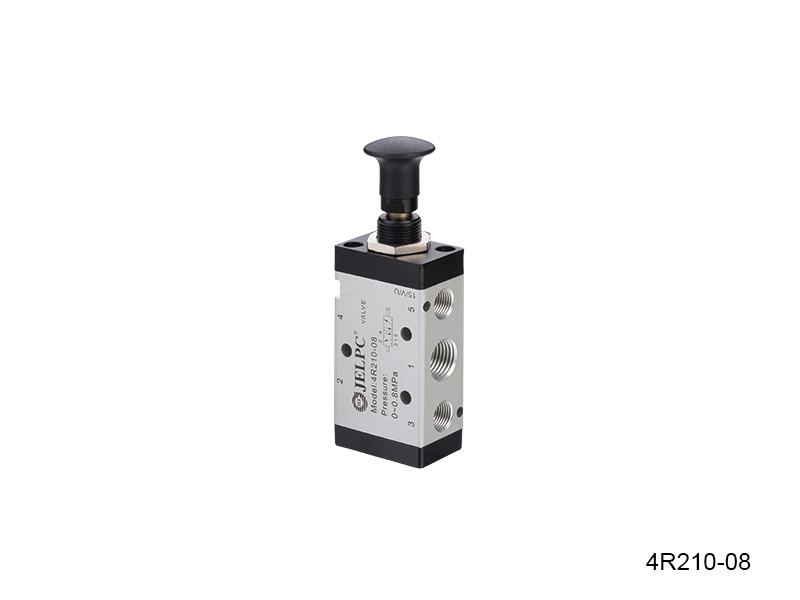

4R210-08 |
3R210-06 |

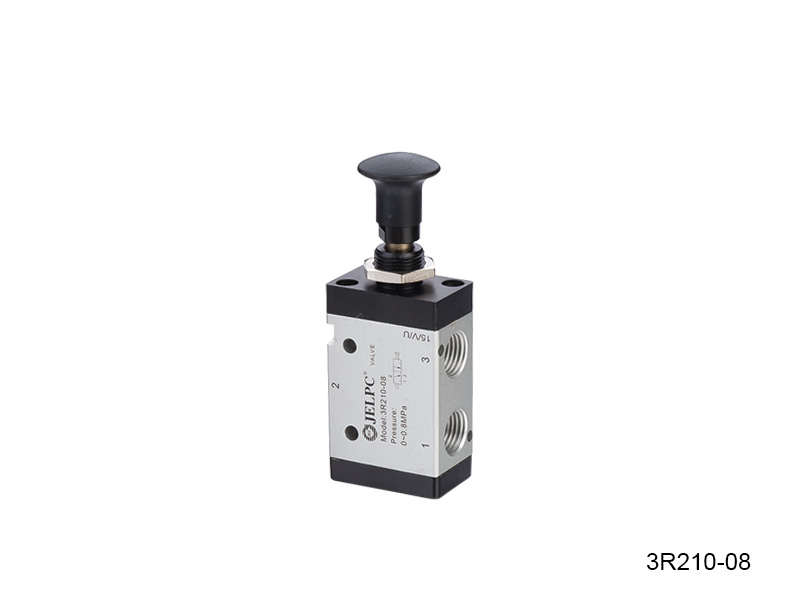

3R210-08 |
4R310-08 |

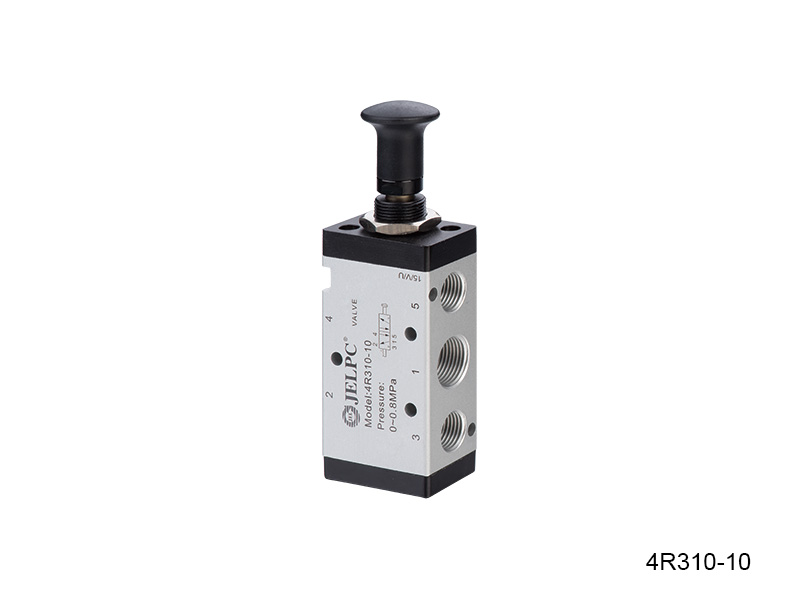

4R310-10 |
3R310-08 |

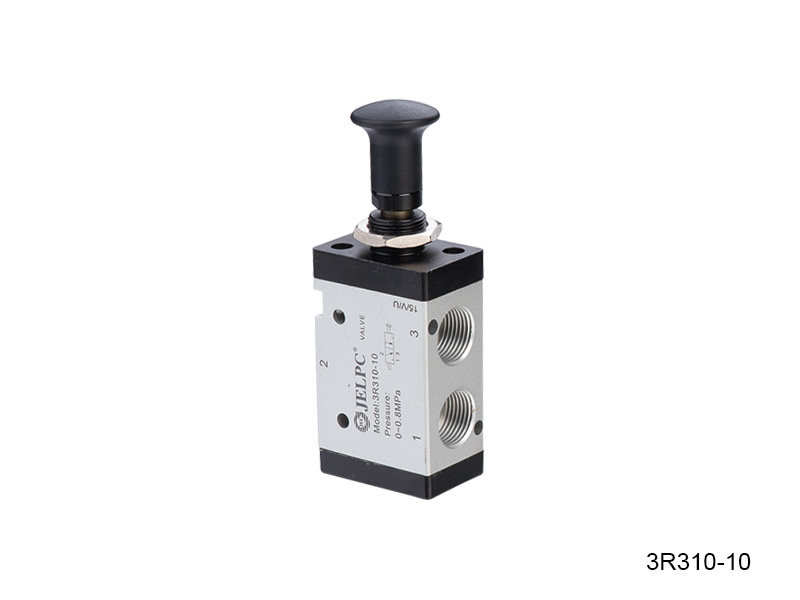

3R310-10 |
工作介质 |
经40微米过滤的空气 |
|||||||||
接口口径 |
进气=出气=排气=G1/8″ |
进气=出气=G1/4″ |
进气=出气=排气=G1/8″ |
进气=出气=排气=G1/4″ |
进气=出气=排气=G1/4″ |
进气=出气 |
进气=出气=排气=G1/4″ |
进气=出气=排气=G3/8″ |
||
有效截面积 |
10mm²(CV=0.56) |
14mm² (CV=0.78) |
16mm²(CV=0.89) |
14mm² (CV=0.78) |
16mm²(CV=0.89) |
25mm²(CV=1.40) |
30mm²(CV=1.68) |
25mm²(CV=1.40) |
30mm²(CV=1.68) |
|
使用压力范围 |
0~0.8MPa |
|||||||||
使用温度范围 | -20~70℃ | |||||||||
位通数 |
二位五通 |
二位三通 |
二位五通 |
二位三通 |
二位五通 |
二位三通 |

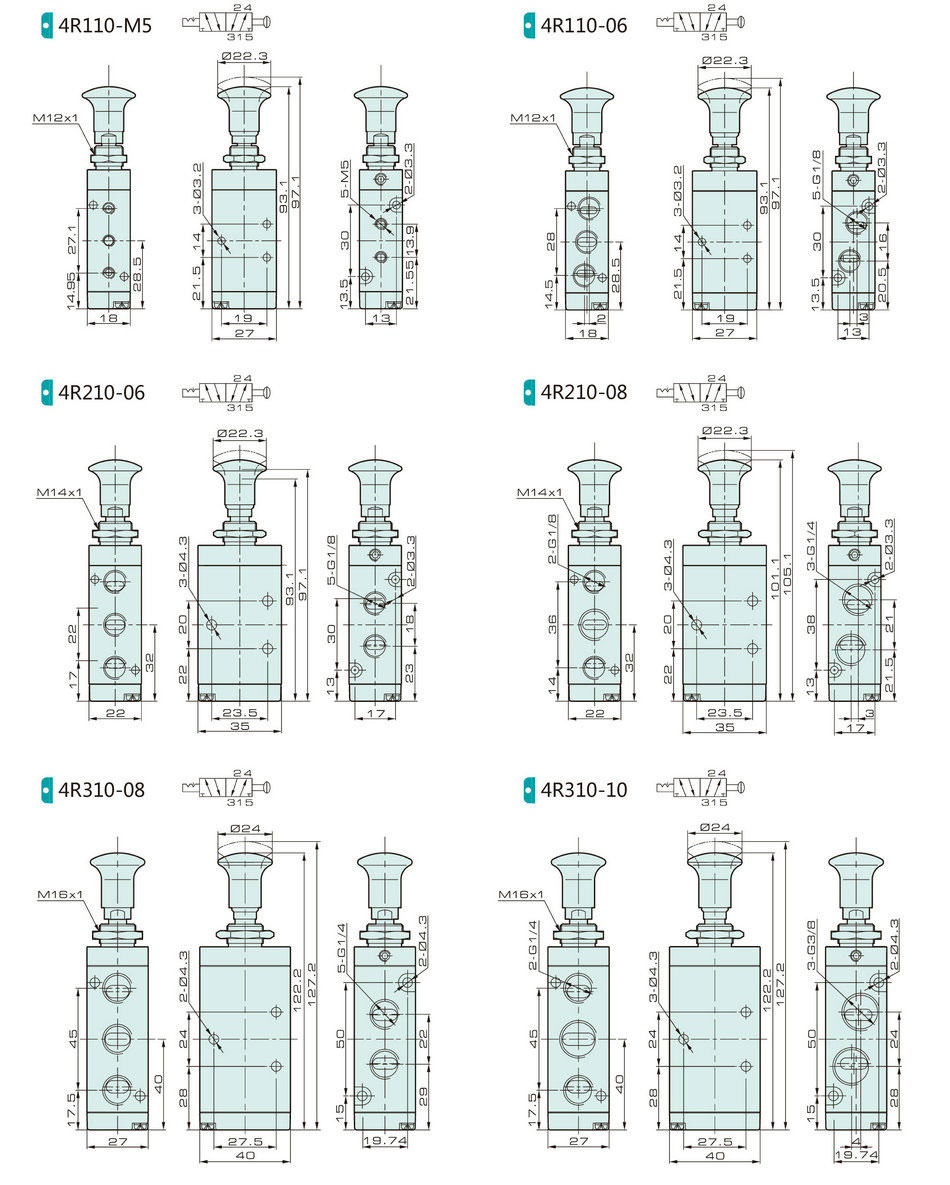

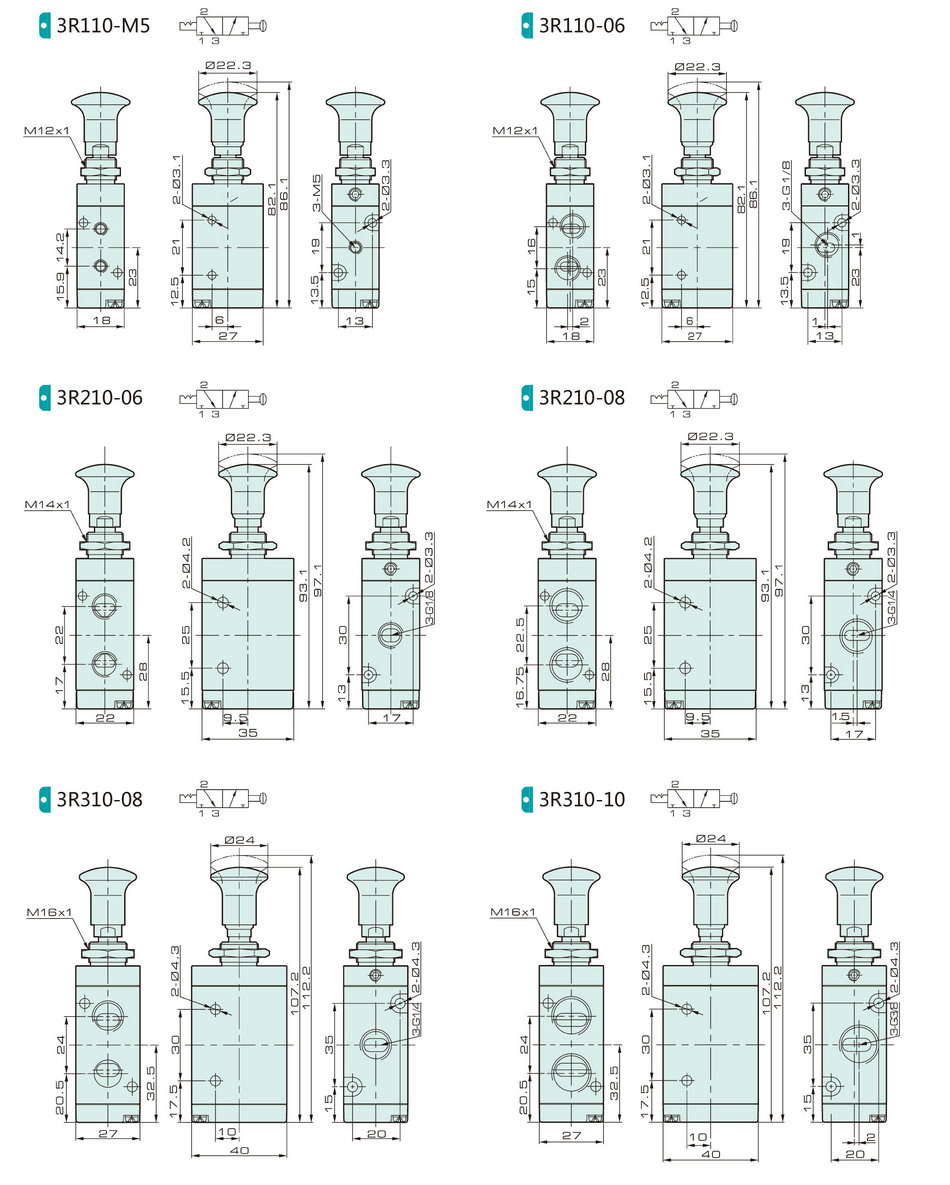

外形尺寸
