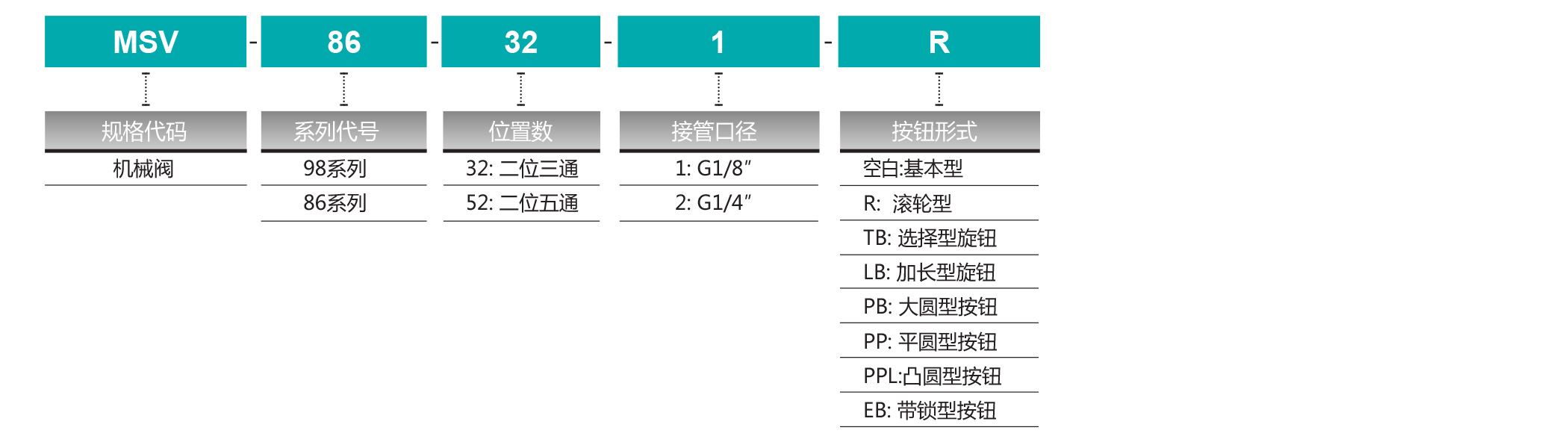

订购码
规格参数
|
型号 |
MSV86321 |
MSV86522 |
MSV98322 |
|
工作介质 |
经40微米过滤的空气 |
||
|
位通数 |
二位三通 |
二位五通 |
二位三通 |
|
压力范围 |
0～0.8 MPa |
0～0.8 MPa |
0～0.8 MPa |
|
温度范围 |
-20～70℃ |
||
|
温度范围 |
12mm²(CV=0.67) |
16mm²(CV=0.89) |
16mm²(CV=0.89) |
|
接管口径 |
G1/8" |
G1/4" |
G1/4" |
外形尺寸
尺寸表
|
系列 |
符号/型号 |
PP |
PPL |
LB |
TB |
EB |
PB |
R |
|
MSV86522 |
A |
114 |
119 |
133 |
136.5 |
134 |
131 |
107.5 |
|
B |
39.5 |
24.5 |
26.5 |
36.5 |
39.5 |
37.5 |
42.5 |
|
|
MSV98322 |
A |
106 |
111 |
125 |
129.5 |
126 |
123 |
99.5 |
|
B |
39.5 |
24.5 |
26.5 |
36.5 |
39.5 |
37.5 |
425.5 |
|
|
MSV86321 |
A |
66 |
71 |
85 |
88.5 |
86 |
83 |
59.5 |
|
B |
39.5 |
24.5 |
26.5 |
36.5 |
39.5 |
37.5 |
42.5 |
