内部结构图
零件表
| 编号 | 名称 | 编号 | 名称 | 编号 | 名称 |
| 1 | 十字槽盘头螺钉 | 7 | 阀杆 | 13 | 线圈 |
| 2 | 后盖 | 8 | 活塞 | 14 | 线圈螺母 |
| 3 | 弹簧 | 9 | Y形圈 | 15 | 压板 |
| 4 | 异形密封圈 | 10 | 弹簧 | 16 | O形圈 |
| 5 | 阀体 | 11 | 手动杆 | 17 | 铁芯 |
| 6 | 扁形圈 | 12 | 接线盒 | 18 | 先导阀座 |
流量性能指标提升
电磁阀寿命提升
订购码：

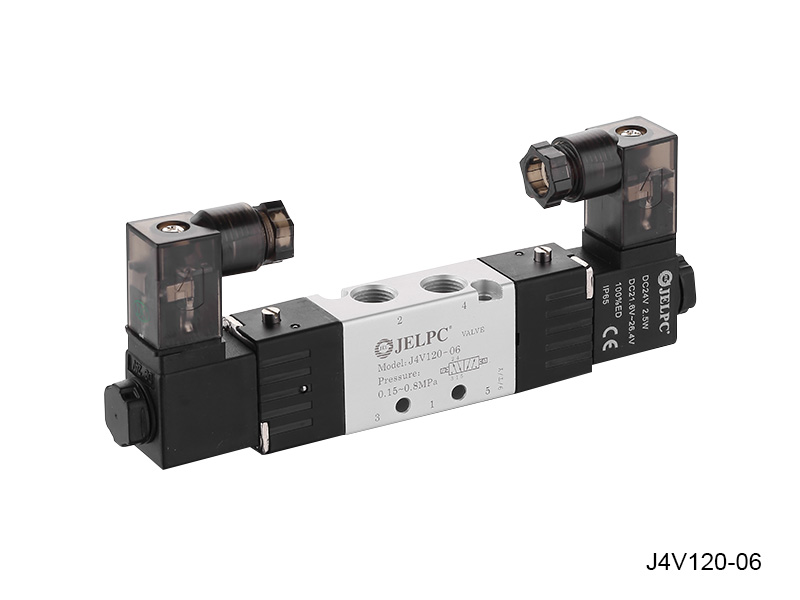

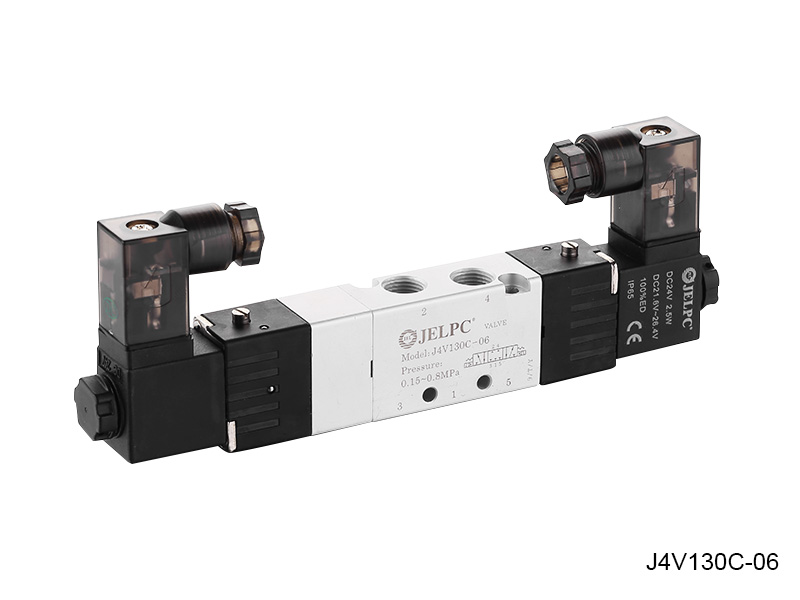

规格参数
|
型号 |
J4V110-M5 | J4V120-M5 | J4V130C-M5 | J4V130E-M5 | J4V130P-M5 | J4V110-06 | J4V120-06 | J4V130C-06 | J4V130E-06 | J4V130P-06 |
| 4A110-M5 | 4A120-M5 | 4A130C-M5 | 4A130E-M5 | 4A130P-M5 | 4A110-06 | 4A120-06 | 4A130C-06 | 4A130E-06 | 4A130P-06 | |
|
位置数 |
二位五通 |
三位五通 |
二位五通 |
三位五通 |
||||||
|
有效截面积 |
10 mm²(CV = 0.56) | 7 mm²(CV = 0.40) | 12 mm²(CV = 0.67) | 9 mm²(CV = 0.5) | ||||||
|
型号 |
J3V110-M5 | J3V120-M5 | 3A110- M5 | 3A120-M5 | J3V110-06 | J3V120-06 | 3A110-06 | 3A120- 06 | ||
|
位置数 |
二位三通 |
|||||||||
|
有效截面积 |
10 mm²(CV = 0.56) | 12 mm²( CV = 0.67) | ||||||||
|
接管口径 |
进气＝出气＝排气＝M5×0.8″ |
进气＝出气＝排气＝G1/8″ |
||||||||
|
工作介质 |
经40微米过滤的空气 |
|||||||||
|
动作方式 |
内部先导式 |
|||||||||
|
使用压力 |
0.15～0.8 MPa | |||||||||
|
最大耐压力 |
1.2MPa | |||||||||
|
工作温度 |
-20 ~ 70 ℃ | |||||||||
|
电压范围 |
± 10% | |||||||||
|
耗电量 |
AC: 2.5VA DC: 2.5W | |||||||||
|
绝缘性及防护等级 |
F级．IP65 |
|||||||||
|
接线形式 |
出线式或端子式 |
|||||||||
|
最高动作频率 |
每秒五次 |
|||||||||
|
最短励磁时间 |
0.05秒 |
|||||||||

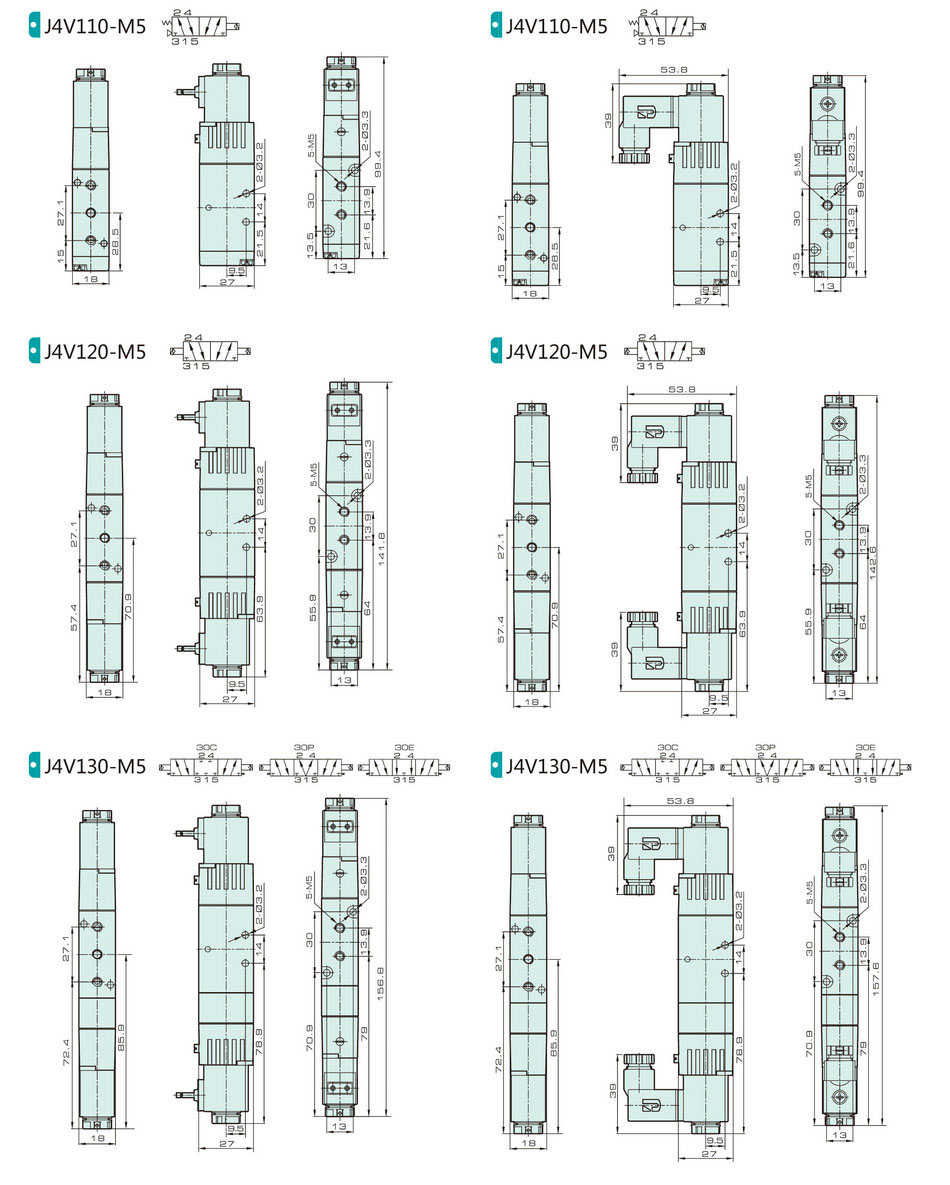

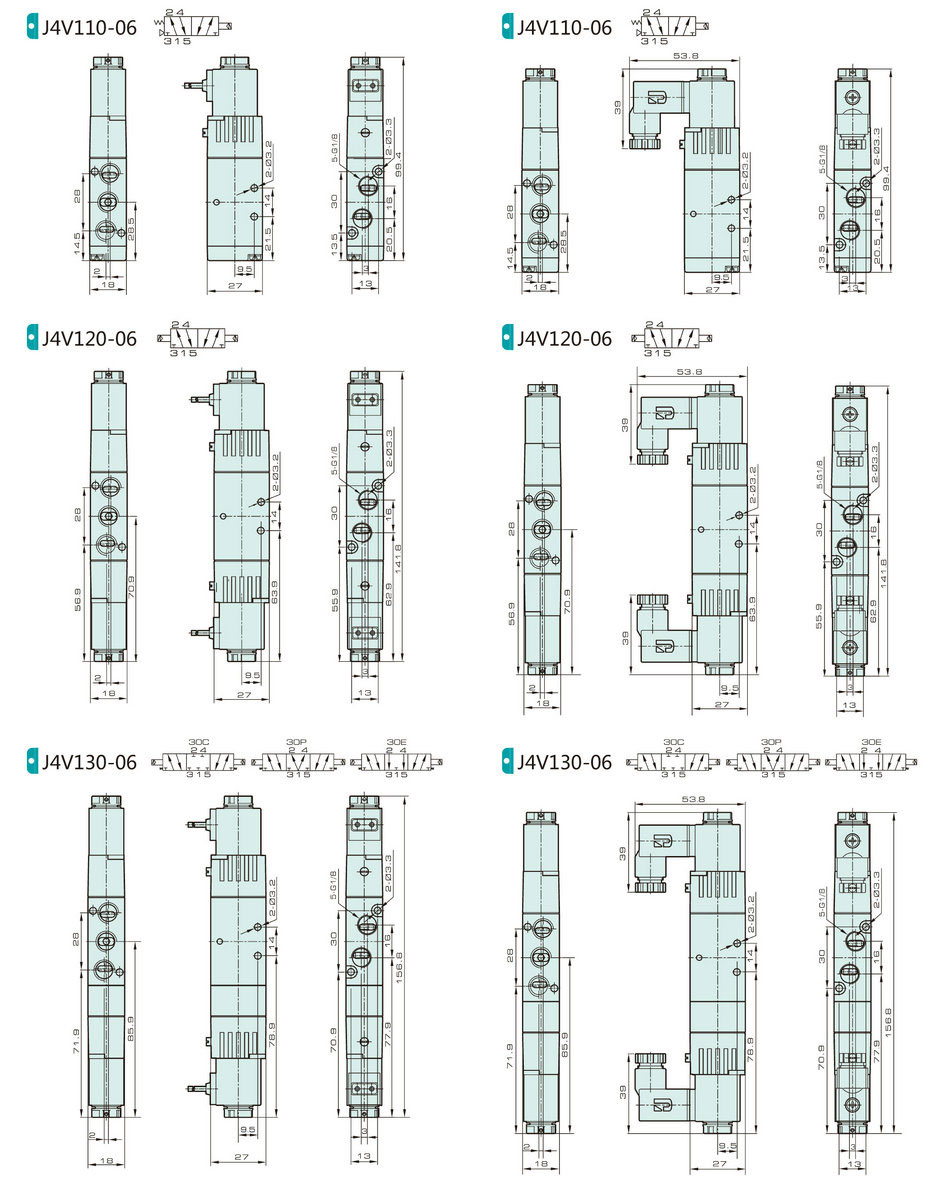

外形尺寸:
